Mobitronic RVRMM56 - Schermo LCD WAECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Schermo LCD 5,6 pollici pieghevole per veicolo
Marca	Waeco
Modello	Mobitronic RVRMM56
Dimensioni (L x A x P)	190 x 222 x 34,5 mm
Peso	Circa 1,0 kg
Alimentazione	12 - 15 V CC
Consumo	6 W max
Risoluzione	225.000 pixel
Formato immagine	4:3
Formato video	NTSC / PAL
Temperatura di servizio	0 °C a 60 °C
Schermo	LCD 5,6 pollici, pieghevole, con telecomando a infrarossi
Scatola di giunzione	Integrata, con due ingressi video (AV1 e AV2), uscita audio mono
Funzioni dello schermo	Power, Volume, Menu (Input, Blue Back, Revolve, System), Picture (Contrasto, Luminosità, Colore, Tinta)
Funzioni del telecomando	Selezione delle impostazioni immagine (APC: Dynamic, Normal, Mild, User) e accesso al menu Picture
Montaggio	Tramite placca di fissaggio al soffitto del veicolo, scatola di giunzione sotto il cruscotto
Accessori forniti	Schermo, scatola di giunzione con cavi, telecomando con pila, placca di fissaggio, viti, manuale
Sicurezza	Staccare la batteria prima del montaggio; non montare vicino agli airbag; fissare saldamente
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Smaltimento	Riciclare secondo le direttive locali (apparecchio elettronico)

Domande frequenti - Mobitronic RVRMM56 WAECO

Come installare lo schermo Mobitronic RVRMM56 nel mio veicolo?

Fissare prima la placca di fissaggio al soffitto con le viti per lamiera incluse. Avvitare poi lo schermo sulla placca con le viti di montaggio. La scatola di giunzione si monta sotto il cruscotto, al riparo dall'umidità. Assicurarsi di scollegare la batteria prima di qualsiasi lavoro elettrico.

Quali sono le sorgenti video compatibili?

Lo schermo accetta due sorgenti video tramite gli ingressi RCA (VIDEO/AUDIO) sulla scatola di giunzione. Ad esempio, un lettore DVD (come il WAECO DVD-PL-10) o una telecamera. Il segnale audio è mono.

Come utilizzare il telecomando a infrarossi?

Il telecomando consente di selezionare le impostazioni immagine predefinite (APC: Dynamic, Normal, Mild, User) e di aprire il menu Picture (PIC). Gli altri tasti (POWER, ADJ, SEL, MENU) sono disponibili anche sullo schermo.

Come regolare la qualità dell'immagine?

Premere MENU per accedere al menu Picture (tramite telecomando: tasto PIC). È possibile regolare contrasto, luminosità, colore e tinta (solo NTSC). Utilizzare i tasti ADJ per modificare il valore selezionato.

Cosa fare se lo schermo non mostra alcuna immagine?

Verificare che la sorgente video sia accesa e collegata correttamente (AV1 o AV2). Selezionare l'ingresso corretto tramite il menu Input. Assicurarsi che lo schermo sia acceso (tasto POWER). Se il fondo è nero, attivare Blue Back nel menu Function per visualizzare uno schermo blu.

Qual è il consumo elettrico dello schermo?

Il consumo massimo è di 6 W sotto 12-15 V. Anche spento, l'apparecchio consuma un po' di corrente (ricezione infrarossi attiva). Per evitare di scaricare la batteria, collegare l'alimentazione a una fonte commutata (morsetto 15).

Posso montare lo schermo vicino a un airbag?

No, è imperativo non montare lo schermo nell'angolo di efficacia di un airbag. In caso di attivazione, potrebbe causare lesioni gravi.

Quali strumenti sono necessari per l'installazione?

Per il montaggio meccanico: scala, punteruolo, martello, punta, trapano, cacciavite, chiave fissa. Per il collegamento elettrico: lampada campione per diodi, voltmetro o apparecchio ad aria calda, saldatore, pinza crimpadrice, stagno, nastro isolante.

Come mantenere e pulire lo schermo?

Utilizzare un panno morbido e asciutto per pulire lo schermo. Non usare mai prodotti abrasivi o solventi. Evitare l'umidità eccessiva.

Come smaltire l'apparecchio a fine vita?

Gli apparecchi elettronici contengono materiali riciclabili e componenti inquinanti. Non gettarli nei rifiuti domestici. Depositarli in un punto di raccolta per il riciclaggio conforme alle direttive locali.

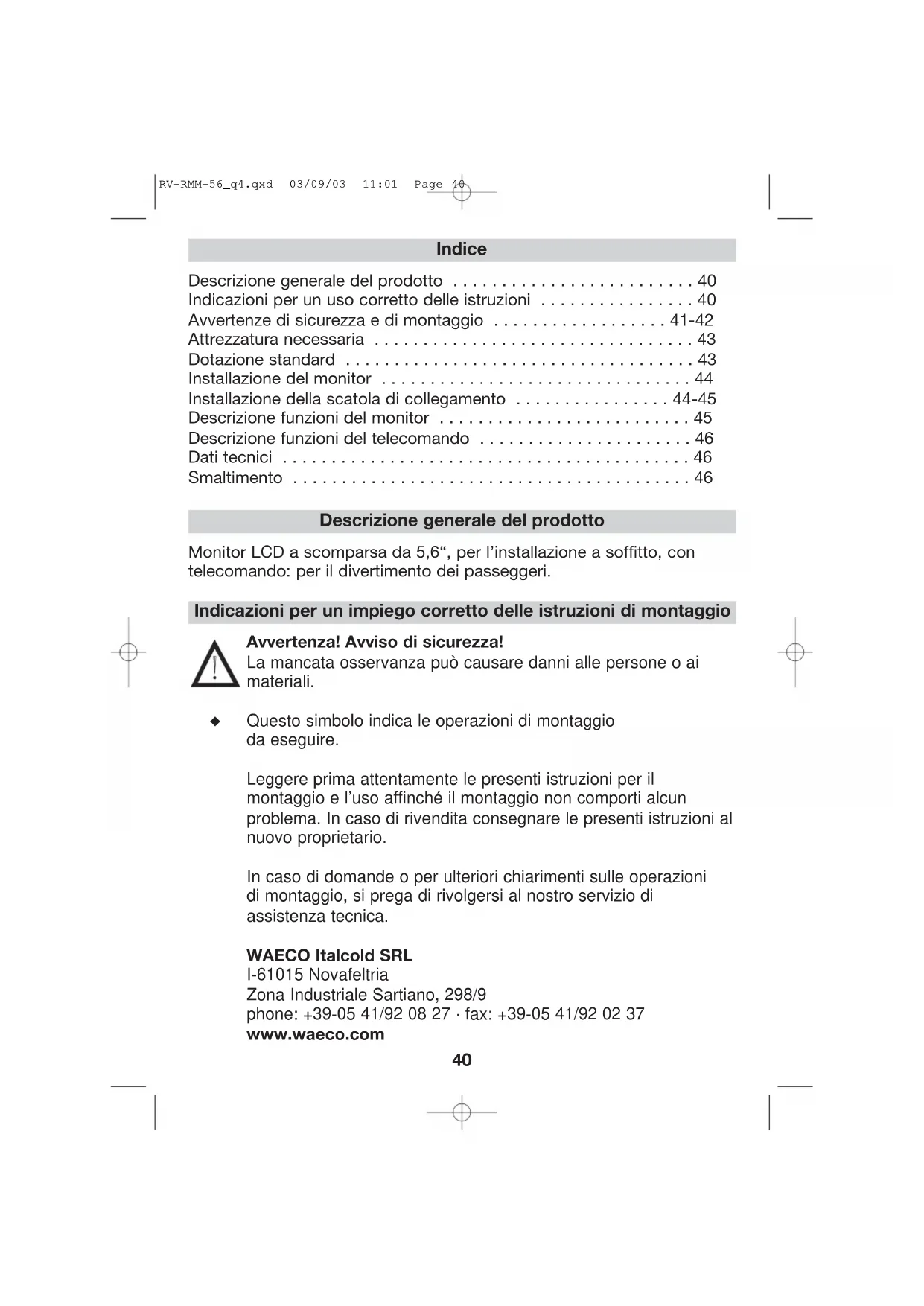

MANUALE UTENTE Mobitronic RVRMM56 WAECO

Descrizione generale del prodotto 40

Indicazioni per un uso corretto delle istruzioni 40

Avvertenze di sicurezza e di montaggio 41-42

Attrezzatura necessaria 43

Dotazione standard 43

Installazione del monitor 44

Installazione della scatola di collegamento 44-45

Descrizione funzioni del monitor 45

Descrizione funzioni del telecomando 46

Dati tecnici 46

Smaltimento 46

Descrizione generale del prodotto

Monitor LCD a scomparsa da 5,6", per l'installazione a soffitto, con telecomando: per il divertimento dei passeggeri.

Indicazioni per un impiego corretto delle istruzioni di montaggio

Avverenza! Avviso di sicurezza!

La mancata osservanza può causare danni alle persone o ai materiali.

Questo symbolo indica le operazioni di montaggio da eseguire.

Leggere prima attendamente le presenti istruzioni per il montaggio e l'uso affinché il montaggio non comporti alcun problema. In caso di rivendita consignare le presenti istruzioni al nuovo proprietario.

In caso di domande o per ulteri o chiarimenti sulle operazioni di montaggio, si prega di rivolgersi al nostro servizio di assistenza tecnica.

WAECO Italcold SRL

I-61015 Novafeltria

Zona Industriale Sartiano, 298/9

phone: [phone] · fax: [phone]

www.waeco.com

Avvertenze di sicurezza e di montaggio

Avvertenza! Un'insuffiente connessione dei cavi cui poè comportare un cortocircuito che a sua volta cui avere come consiguenza:

• che i cavi prendano fuoco
• che si gonfi l'airbag
• che vengano danneggiati dispositivi elettronici di commande
• l'avaria di funzioni elettriche (indicatori di direzione, luci di arresto, clacson, accensione, luci)

E' pertanto necessario osservare le seguenti indicazioni:

Quando si interviene sui cavi del veicolo, tenere presenti le seguenti definizioni dei morsetti:

30 (ingresso batteria polo pos., diretto)
15 (polo pos. attivato, dietro batteria)
31 (cavo di ritorno alla batteria, massa)

Il metod di collegamento più sicuro è quello di saldarele estremità dei cavi una all'altra e successivement di isolarle.

In caso di collegamenti separabili impiegare solamente terminali, connettori e capicorda ad innesto piatti isolati. Non impiegare connettori a compressione (connettori cavi) o morsetti da lampadari.

Per collegare i cavi con terminali, connettori o capicorda piatti utilizzare una pinza a crimpare.

Per i collegamenti di cavi al morsetto 31 (massa):

Avvitare il cavo con terminale e rondella dentellata ad una vite di massa del veicolo oppure avvitare cavo con terminale, vite Parker e rondella dentellata alla lamiera della carrozzeria.

Assicurare una buona trasmissione di massa!

Avvertenza! Per prevenire il pericolo di un cortocircuito, prima di intervenire sulsysteme elettrico del veicolo, staccare sempre il polo negativo "-" della batteria. Anche nei veicoli con batteria supplementare staccare il morsetto sul polo negativo.

Avvertenze di sicurezza e di montaggio

Attenzione! Quando viene staccato il polo negativo della batteria si perdono tutti i dati nelle memorie volatili delsystema elettronico di comfort. A seconda del tipo di equipaggiamento del veicolo occorre reimpostare i seguenti dati: Codice radio · orologio veicolo · timer · computer di bordo · posizione sedili

Le istruzioni per la regolazione sono riportate nei rispetti libretti.

Avverenza! I componenti dell'apparecchio montati nel veicolo devono essere fissati saldamente in modo tale che non si possano allentare né possano causare infortuni ai pas seggeri in nessuna circostanza (frenata brusca, incidente).

Attenzione! WAECO International non risponde dei danni dovuti a:

a) errorsi di montaggio
b) danneggiamenti alsystema dovuti ad influssi meccanici e sovratensione
c) modifiche effettuate all'apparecchio alla suaressa autorizzazione da parte di WAECO International
d) uso non conforme a quello descritto nelle istruzioni di montaggio.

Attrezzatura necessaria

Per l'installazione ed il montaggio sono necessari:

-riga (fig. B 1) -trapano (fig. B 5)
-punteruolo (fig. B 2) -cacciaviti (fig. B 6)
-martello (fig.B3)-chiavi (fig.B7)
-punte da trapano (fig. B 4)

Per il collegamento elettrico e i controllingi sono necessari:

-tester diodi (fig. B 8) - fon (aria calda) (fig. B 12)

o voltmetro (fig. B 9) - saldatoio (fig. B 13)

-pinza a crimpare (fig.B 10) - filo di stagno per saldare (fig. B 14)
-nastro isolante (fig.B 11)

A seconda del tipo di montaggio individuale, per il fissaggio possono essere necessarie ulteriori viti, dadi, rosette, viti Parker e fascette porta-cavo rispetto a quanto contentuto nella fornitura.

Dotazione standard

Quantità Descrizione

1 Monitor LCD da 5,6" nell'alloggiamento a scomparsa (fig. C 1)
1 Scatola di collegamento con cavo di connessione per il monitor e cavo di collegamento (alimentazione) (fig. C 2)
1 Telecomando ad infrarossi, batterie incluse (fig. C 3)
1 Piastra di montaggio (fig. C 4) Materiale di montaggio
1 Istruzioni per l'uso ed il montaggio

Installazione del monitor

Istruzioni generali di montaggio!

Prima di montare il monitor eseguire le seguenti operazioni:

• Posizione provvisoriamente il monitor.
  Il punto di montaggio deve essere piano.
• P rima del montaggio definitivo, controllare se sono lo spazio necessario al di fatto del punto di montaggio via sufficiente per inseire rosette e dadi.
• T enere in considerazione il peso del monitor. Sono necessari rinforzi (rosette o piastre più grandi)?
• E' possibile eseguire la posa del set di cavi di collegamento fino al monitor?
• Quando viene posizionato il monitor, prestare attenzione a non montarlo nell'area di azione di un AIRBAG, altrimenti vi è pericolo di infortunio se si dovesse attivare l'airbag
• Controllare che il cavo di connessione dal punto di montaggio alla scatola di collegamento sua sufficientemente lungo.

Il montaggio:

Una volta controllato quando sopraindicato, fissare la piatra di montaggio (fig. 12) con le viti Parker in dotazione (fig. 13) al soffitto del veicolo (fig. 11).

Avvitare poi il monitor alla piastra di montaggio usando le viti a testa esagonale (fig. 14).

Eseguire un test funzioni prima del montaggio.

Installazione della scatola di collegamento

Il punto di montaggio deve essere protetto contro l'umidità. Vista la forma compatta, è consigliabile montare la scatola sotto al cruscotto. Si può fissare la scatola usando le viti Parker in dotazione oppure del velcro autoadesivo (non compreso nella fornitura).

Osservare le istruzioni generali di montaggio!

La scatola va alimentata da una fonte di alimentazione collegata, p.es. morsetto 15. Ilsystema consuma correnteanche quando è spento (ricezione infrarossi attiva) e a lungo andare la batteria del veicolo cui scariciarsi.

La scatola di collegamento dispone di ingressi per 2 sorgenti video. (fig. H 3) Puo essere unlettore DVD (WAECO, cod. art. DVD-PL-10), una telecamera, ecc. Inserire i cavi RCA delle sorgenti video nelle prese VIDEO/AUDIO. La scatola di collegamento fornisce un segnale audio mono.

Descrizione funzioni del monitor

Tasto POWER (fig. E 1) L'apparecchio viene acceso.

Se è collegata ed in funzione una sorgente video (p.es. unlettore

DVD WAECO, DVD-PL-10) appeare un'immagine sul rispettivo canale.

Regolare I'immagine a piacere.

Sono a disposizione le seguenti funzioni:

Tasti ADJ (fig. E 5)

Regolazione del volume durante il funzionamento normale.

Tasto MENU (fig. E 3)

Menu Function (fig. G 1)

Input -> selezione sorgente video AV 1 oppure AV 2

Blue back -> in mancanza di un segnale video lo sfondo è blu, on/off

Revolve -> rotazione verticale dell'immagine di 180^

System -> selezione del formato video PAL/ NTSC

Menu Picture (fig. G 2)

Contrast -> regolazione del contrasto

Bright -> regolazione della luminosità

Color -> color

Tint -> rapporto di colore rosso/blu

(solo con il fornato video NTSC)

Tasti SEL (fig. E 4)

Per la selezione delle opzioni del menu

Tasti ADJ (E 5)

Per l'impostazione all'intero di un'opzione menu

Descrizione funzioni del telecomando

APC (fig. F 1) Offre varie impostazioni d'immagine

• Dynamic -> contrasto elevato
  Normal -> contrasto e luminosità medi
  -Mild->contrasto basso
  -User->usa le impostazioni del menu Picture

PIC (fig. F 3) Richiama il menu Picture.

Per tutti gli altri tasti del telecomando cfr. il capitolo Monitor.

Dati tecnici

Schemo: 5,6

Tensione d'esercizio: 12 - 15 V

Potenza assorbita: max. 6 Watt

Risoluzione: 225.000

pixel

Si prega di osservare che gli appearecchi elettrici contengono molti materiali ricolabili nonché componenti nocivi per l'ambiente.

Si prega di contribuire,anche nel proprio interesse,a salvaguardare I'ambiente e di smaltire quindi questi componenti nel rispetto delle norme vigenti in materia di smaltimento rifiuti.
