Mobitronic RVRMM56 - LCD-skärm WAECO - Gratis bruksanvisning och manual

Produkttyp	Vikbar 5,6-tums LCD-skärm för fordon
Märke	Waeco
Modell	Mobitronic RVRMM56
Mått (B x H x D)	190 x 222 x 34,5 mm
Vikt	Cirka 1,0 kg
Strömförsörjning	12 - 15 V CC
Effektförbrukning	6 W max
Upplösning	225 000 pixlar
Bildformat	4:3
Videoformat	NTSC / PAL
Driftstemperatur	0 °C till 60 °C
Skärm	LCD 5,6 tum, vikbar, med infraröd fjärrkontroll
Anslutningsbox	Inbyggd, med två videoingångar (AV1 och AV2), mono ljudutgång
Skärmfunktioner	Power, Volym, Meny (Input, Blue Back, Revolve, System), Bild (Kontrast, Ljusstyrka, Färg, Nyans)
Fjärrkontrollfunktioner	Val av bildinställningar (APC: Dynamic, Normal, Mild, User) och åtkomst till Picture-menyn
Montering	Med monteringsplatta i fordonets tak, anslutningsbox under instrumentbrädan
Medföljande tillbehör	Skärm, anslutningsbox med kablar, fjärrkontroll med batteri, monteringsplatta, skruvar, bruksanvisning
Säkerhet	Koppla bort batteriet före montering; montera inte nära krockkuddar; fäst ordentligt
Underhåll	Rengör med en mjuk, torr trasa; använd inte slipande medel
Avfallshantering	Återvinn enligt lokala bestämmelser (elektronisk apparat)

Vanliga frågor - Mobitronic RVRMM56 WAECO

Hur installerar jag Mobitronic RVRMM56-skärmen i mitt fordon?

Fäst först den medföljande monteringsplattan i taket med de medföljande självgängande skruvarna. Skruva sedan fast skärmen på plattan med monteringsskruvarna. Anslutningsboxen monteras under instrumentbrädan, skyddad från fukt. Se till att koppla bort batteriet innan du utför något elektriskt arbete.

Vilka videokällor är kompatibla?

Skärmen accepterar två videokällor via RCA-ingångarna (VIDEO/AUDIO) på anslutningsboxen. Till exempel en DVD-spelare (som WAECO DVD-PL-10) eller en kamera. Ljudsignalen är mono.

Hur använder jag den infraröda fjärrkontrollen?

Fjärrkontrollen gör det möjligt att välja förinställda bildinställningar (APC: Dynamic, Normal, Mild, User) och öppna Picture-menyn (PIC). Övriga knappar (POWER, ADJ, SEL, MENU) finns även på skärmen.

Hur justerar jag bildkvaliteten?

Tryck på MENU för att komma till Picture-menyn (via fjärrkontrollen: PIC-knappen). Du kan justera kontrast, ljusstyrka, färg och nyans (endast NTSC). Använd ADJ-knapparna för att ändra det valda värdet.

Vad gör jag om skärmen inte visar någon bild?

Kontrollera att videokällan är påslagen och korrekt ansluten (AV1 eller AV2). Välj rätt ingång via Input-menyn. Se till att skärmen är påslagen (POWER-knappen). Om bakgrunden är svart, aktivera Blue Back i Function-menyn för att se en blå skärm.

Vad är skärmens strömförbrukning?

Maximal förbrukning är 6 W vid 12-15 V. Även när den är avstängd förbrukar enheten en liten mängd ström (aktiv IR-mottagning). För att undvika att batteriet laddas ur, anslut strömmen till en strömbrytarkälla (terminal 15).

Kan jag montera skärmen nära en krockkudde?

Nej, det är absolut nödvändigt att inte montera skärmen inom krockkuddens effektiva område. Vid utlösning kan den orsaka allvarliga skador.

Vilka verktyg behövs för installationen?

För mekanisk montering: stege, centrumdorn, hammare, borr, borrmaskin, skruvmejsel, skiftnyckel. För elektrisk anslutning: diodtestlampa, voltmeter eller varmluftsapparat, lödkolv, krymptång, lödtenn, isoleringsband.

Hur underhåller och rengör jag skärmen?

Använd en mjuk, torr trasa för att rengöra skärmen. Använd aldrig slipande rengöringsmedel eller lösningsmedel. Undvik överdriven fukt.

Hur gör jag mig av med apparaten när den är uttjänt?

Elektroniska apparater innehåller återvinningsbara material och förorenande komponenter. Kasta dem inte i hushållsavfallet. Lämna dem på en återvinningsstation enligt lokala bestämmelser.

BRUKSANVISNING Mobitronic RVRMM56 WAECO

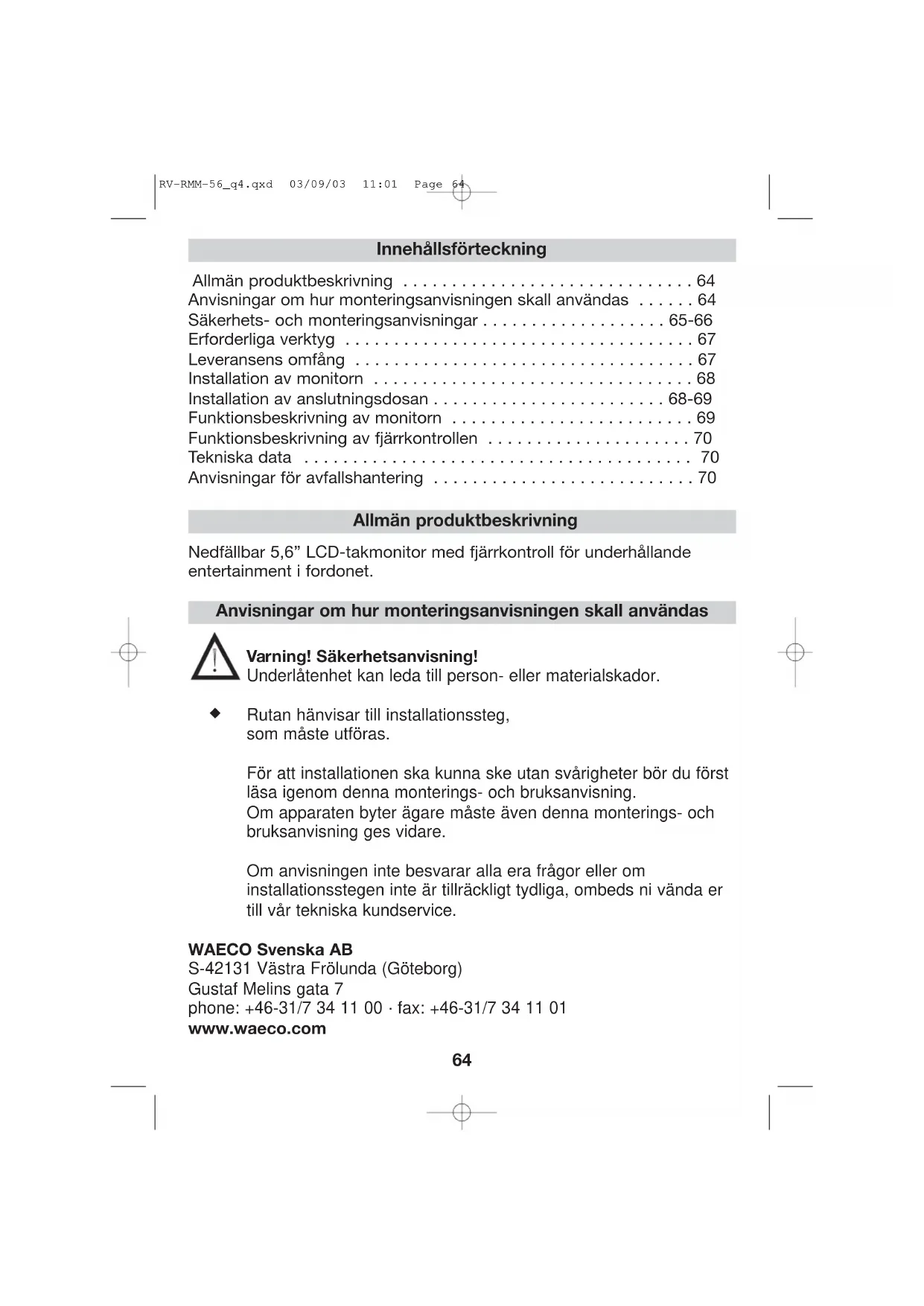

Innehållsforteckning

Allmanproduktbeskrivning 64

Anvisningar om hur monteringsanvisingen skall anvandas 64

Sakerhets- och monteringsanvisningar 65-66

Erforderliga verktyg 67

Leveransens omfang 67

Funktionsbeskrivning av monitorn 69

Funktionsbeskrivning av fjarrkontrollen 70

Tekniska data 70

Anvisningar for avfallshantering 70

Allman Produktbeskrivning

Nedfällbar 5,6" LCD-takmonitor med fjarrkontroll För underhällande entertainment i fordonet.

Anvisningar om hur monteringsanvisningen skall användas

Varning! Sakerhetsanvisning!

Underlåtenhet kan leda till person-ller materialskador.

Rutan hänvisar till installationssteg, som maste utforas.

For att installationen ske kunna skeutan svarigheter bor du forst lasaigenomenna monterings- och braupsanvisning. Om apparaten byter agare maste avenenna monterings- och braupsanvisning ges vidare.

Om anvisningen inte besvarar alla era frågor eller om installationsstegen inte ar tillräckligt tydliga, ombeds ni vända er till var teknska kundservice.

WAECO Svenska AB

S-42131 Västra Frölunda (Göteborg)

Gustaf Melins gata 7

phone: [phone] · fax: [phone]

www.waeco.com

Sakerhets- och monteringsanvisningar

Vaming! Underdimensionerade ledningsanslutningar kan på grund av kortslutning leda till att:

• kabelbränder uppstär airbagen utlöses
• elektroniska styranordningar skadas
• elektriska Funktioner (blinkers, bromsljus, tuta, tandning, ljus) inte langre fungerar

Observera daffor foljande anvisningar:

Vid arbenen på fordonets ledninger gäller följande uttagsbeteckningar:

30 (Ingång från batteri plus direkt)
15 (Kopplad plus, bakom batteriet)
31 (Returledning fran batteri, jord)

Det sakraste forbindelsessattet ar att Ioda ihop kabelandarna med varandra och darefter isolera dem.

Använd endast isolerade kabelskor, stickkontakter och flata kontakthylsor vid demonterbara anslutningar. Använd ingen klämförbindning (anslutningskoppling) eller kopplingsplintar (socketbarit).

Använd en krymptång for att forbinda kabeln med kabelskor, stickkontakter eller flatstiftshylsor.
Vid kabelansluttingar till 31 (jord):

Skruva fast kabeln med kabelsko och tandskiva pa en jordskruv lamplig for fordon ellr skruva fast den med kabelsko och platskruv pa karosseriplaten. Se till att det finns bra jordning!

Varning! På ground av risk För kortslutning, lossa alltid batteriets minuspol innan arbete på fordonets elektroniska system pabörjas. På fordon med tillsatsbatteri, lossa likasa minuspolen.

Sakerhets- och monteringsanvisninger

Observera! När batteriets minuspol lossas, förlar komfortelek troniken alla data sparade i korttidsminnena. Följande data maste, beroende på fordonets utrustning, matas in på nytt: radions kod · klocka · kopplingsur · färddator · stolens position

Anvisningar tillinstallingen finns att lasa i motsvarande braupsanvisning.

Vaming! Delar av apparaten som monterats i fordonet maste fästas på att sändant satt, att de inte under nagra omständigheter (kraftig inbromsning, trafikolycka) kan lossna och skada fordonets passagerare.

Observera! WAECO International ansvarar inte for skador som uppstatt pa grund av foljande punkter:

a)Felvidmontering
b) Skador på systemet på grund av mekaniskt inflytande och överspänningar
c) Förändringar på apparaten utan uttrycklig tillåtelse från WAECO International
d) Användning till andraändamål an beskrivet i monteringsanvisningen.

För installation och montering behövs:
-Mattstock (se B 1)-Borrmaskin (se B 5)
-Kornare (se B 2) - Skruvmejsel (se B 6)
-Hammare (se B 3)-Fast nyckel (se B 7)
-Borr (se B 4)

För elektrisk anslutning och kontroll behövs:

-Diodtestlampa (se B 8)-Varmluftsfon (se B 12)
eller voltmeter (se B 9)-Lodkolv (se B 13)

-Krymptang (se B10) -Lodtenn (se B 14)

-Isoleringsband (se B11)

Beroende på den individuella monteringen behövs ev. andra skruvar, muttrar, underlaggsskivor, platskruvar och kabelbindare an de som leveransomfänget innehäller.

Leveransens omfang

Mängd Beteckning

1 5,6" LCD-monitor i nedfällbart hus (se C 1)
1 Anslutningsdosa med forbindelseledning till monitor och anslutningskabel (strömförsörjning) (se C 2)
1 IR-Fjarrkontroll inkl. batteri (se C 3)
1 Monteringsplatta (se C 4) Monteringsmaterial
1 Monterings- och bruksanvisning

Gör en provmontering av monitorn.
- Platsen für monteringen skall vara jämn.
- Kontrollera fore slutgiltig montering att det finns tillräckligt med utrémme für skivor och mutrar även under monteringsplatsen.
- T a hansiyn till monitorns vikt. Behövs Förstärkningar (större brickor eller plattor)?
- Ar dragning av satsen for kabelanslutningen och förlängnings kabeln till monitorn möjlig?
- Observera att monitorinte fär placeras innanfor AIRBAGENS verkningsområde.

Vid utlosning finns det annars risk for skador.
- Kontrollera att forbindelsekabelns langd racker till fran monte ringsplatzen till anslutningsdosan.

Montering:

After att ovannämnda punkter har observerats fester du monteringsplattan (se I 2) med medfoljande platskruvar (se I 3) pa insidan i fordonets tak (se I 1).

Skruva sedan fast monitor med de medfoljande maskinskruvarna (se I 4) pa monteringsplattan.

Gör en Funktionstest före montering.

Installation av anslutningsdosan

Monteringsplatsen maste vara skyddad mot fukt. På grund av kompakt konstruktion ar det lampligt att montera under instrumentbrändan.

Dosan kan sattas fast med de medfoljande platskruvarna aller med sjalvhaftande kardborreband (medfoljer ej).

Beakta de Allmanna monteringsanvisiningarna!

Strömförsörjningen bør ske via en ansluten strömkälla t ex kl. 15. Systemet har även i avständt tillstand (IR-mottagning aktiv) en viss strömforbrukning som kan ladda ur fordonets batteri after en langre tid.

Anslutningsdosan har ingangar for 2 videokallor. (se H 3) Det kan vara en DVD-spelare (WAECO Art. Nr. DVD-PL-10), enamera etc. Anslut videokallans RCA-kabel till VIDEO/AUDIO. Anslutningsdosan ger en monosignal.

Funktionsbeskrivning av monitorn

POWER-knappen (se E 1) Apparaten kopplas pa.

Allt after vad som blivit anslutet (t ex WAECO DVD-Spieler, DVD-PL-10) och i drift, visas en bild på motsvarande kanal. Ställ in bilden after dina behov.

Följande Funktioner stared till forbogande:

Knappar ADJ (se E 5)

Höja ljudstyrkan vid normaldrift

Knappen MENY (se E 3)

Funktion meny (se G 1)

Input -> Val av videokälla AV 1 eller AV 2

Blue back -> Finns ingen videosignal visas en blå bakgrund, På/av Rotera -> bilden roteras till 180°

Kontrast -> Ställa in kontrastintensitet

Klart -> Stalla in Ijusstyrka

Farg -> Fargintensitet

Nyans -> Färgforhällande röd/blå (bara vid NTSC-videoformat)

Knappar SEL (AE 4)

Till urval av menypunktter

Knappar ADJ (se E 5)

Inställingar inom menypunkterna

Funktionsbeskrivning av fjärrkontrollen

APC (se F 1) Urval av bildinställninger
- Dynamic -> högt kontrastvärde
Normal -> medelhögt kontrastvärde och kontrast
Mild -> lågt kontrastvärde
-User->anvanderinstallningarnafrAnMenyPicture

PIC (se F 3) Roparupp Meny Picture.

For alla ovriga knappar pa fjarrkontrollen se avsnitt Monitor.

Tekniska data

Display: 5,6

Driftspanning: 12 - 15 V

Observera att elektriska apparater innehaller mga olika Återanvändbara material somt miljöfarlga componenter. Se För din egen och miljöns skull till att dessa componenter endast avfallshanteras på foreskrivet och godkänt sätt.
