Produkttyp	Klappbarer 5,6-Zoll-LCD-Bildschirm für Fahrzeuge
Marke	Waeco
Modell	Mobitronic RVRMM56
Abmessungen (B x H x T)	190 x 222 x 34,5 mm
Gewicht	Ca. 1,0 kg
Stromversorgung	12 - 15 V DC
Leistungsaufnahme	max. 6 W
Auflösung	225.000 Pixel
Bildformat	4:3
Videoformat	NTSC / PAL
Betriebstemperatur	0 °C bis 60 °C
Bildschirm	5,6-Zoll-LCD, klappbar, mit Infrarot-Fernbedienung
Anschlussbox	Integriert, mit zwei Videoeingängen (AV1 und AV2), Mono-Audioausgang
Bildschirmfunktionen	Power, Lautstärke, Menü (Input, Blue Back, Revolve, System), Bild (Kontrast, Helligkeit, Farbe, Farbton)
Funktionen der Fernbedienung	Auswahl von Bildeinstellungen (APC: Dynamic, Normal, Mild, User) und Zugriff auf das Bildmenü
Montage	Mittels Befestigungsplatte an der Fahrzeugdecke, Anschlussbox unter dem Armaturenbrett
Mitgeliefertes Zubehör	Bildschirm, Anschlussbox mit Kabeln, Fernbedienung mit Batterie, Befestigungsplatte, Schrauben, Anleitung
Sicherheit	Batterie vor Montage abklemmen; nicht in der Nähe von Airbags montieren; fest verschrauben
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden
Entsorgung	Entsprechend den örtlichen Richtlinien recyceln (Elektrogerät)

Häufig gestellte Fragen - Mobitronic RVRMM56 WAECO

Wie installiere ich den Mobitronic RVRMM56-Bildschirm in meinem Fahrzeug?

Befestigen Sie zuerst die mitgelieferte Platte mit den Blechschrauben an der Decke. Schrauben Sie dann den Bildschirm mit den Montageschrauben auf die Platte. Die Anschlussbox wird unter dem Armaturenbrett, geschützt vor Feuchtigkeit, montiert. Stellen Sie sicher, dass Sie vor allen elektrischen Arbeiten die Batterie abklemmen.

Welche Videoquellen sind kompatibel?

Der Bildschirm akzeptiert zwei Videoquellen über die RCA-Eingänge (VIDEO/AUDIO) an der Anschlussbox. Zum Beispiel einen DVD-Player (wie den WAECO DVD-PL-10) oder eine Kamera. Das Audiosignal ist mono.

Wie verwende ich die Infrarot-Fernbedienung?

Die Fernbedienung ermöglicht die Auswahl voreingestellter Bildeinstellungen (APC: Dynamic, Normal, Mild, User) und das Öffnen des Bildmenüs (PIC). Die anderen Tasten (POWER, ADJ, SEL, MENU) sind auch auf dem Bildschirm verfügbar.

Wie stelle ich die Bildqualität ein?

Drücken Sie MENU, um das Bildmenü aufzurufen (über Fernbedienung: Taste PIC). Sie können Kontrast, Helligkeit, Farbe und Farbton (nur NTSC) anpassen. Verwenden Sie die Tasten ADJ, um den ausgewählten Wert zu ändern.

Was tun, wenn der Bildschirm kein Bild zeigt?

Überprüfen Sie, ob die Videoquelle eingeschaltet und korrekt angeschlossen ist (AV1 oder AV2). Wählen Sie den richtigen Eingang über das Input-Menü. Stellen Sie sicher, dass der Bildschirm eingeschaltet ist (Taste POWER). Wenn der Hintergrund schwarz ist, aktivieren Sie Blue Back im Menü Function, um einen blauen Bildschirm zu sehen.

Wie hoch ist der Stromverbrauch des Bildschirms?

Die maximale Leistungsaufnahme beträgt 6 W bei 12-15 V. Selbst ausgeschaltet verbraucht das Gerät etwas Strom (aktiver Infrarotempfang). Um ein Entladen der Batterie zu vermeiden, schließen Sie die Stromversorgung an eine geschaltete Quelle (Klemme 15) an.

Kann ich den Bildschirm in der Nähe eines Airbags montieren?

Nein, es ist unbedingt erforderlich, den Bildschirm nicht im Wirkungsbereich eines Airbags zu montieren. Bei Auslösung könnte er schwere Verletzungen verursachen.

Welche Werkzeuge werden für die Installation benötigt?

Für die mechanische Montage: Leiter, Körner, Hammer, Bohrer, Bohrmaschine, Schraubendreher, Schraubenschlüssel. Für den elektrischen Anschluss: Diodenprüflampe, Voltmeter oder Heißluftgerät, Lötkolben, Crimpzange, Lötzinn, Isolierband.

Wie pflege und reinige ich den Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Bildschirms. Verwenden Sie niemals Scheuermittel oder Lösungsmittel. Vermeiden Sie übermäßige Feuchtigkeit.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Elektrogeräte enthalten recycelbare Materialien und Schadstoffe. Werfen Sie sie nicht in den Hausmüll. Geben Sie sie an einer Sammelstelle zur umweltgerechten Entsorgung gemäß den örtlichen Richtlinien ab.

BEDIENUNGSANLEITUNG Mobitronic RVRMM56 WAECO

Montage- und Bedienungsanleitung

Installation and Operating Instructions - Instrucciones de montaje y de servicios - Instructions de montage et de service - Istruzioni di montaggio e d'uso - Montage- en bedieningshandleiding - Monterings- og betjeningsvejledning - Monterings- och bruksanvising - Monterings- og bruksanvising - Asennus- ja käytöohje

1. IR Empfängerfenster

2. Ein/Aus Power

3. Menu
4. SEL
5. ADJ

1. Bereitschaft LED

F

1.APC 2.Ein/Aus Power
4.SELA
5.ADJ 5ADJ
4.SEL

G

1.

Function

Input AV

√ Blue back OFF

Revolve OFF

System NTSC

SelectAdjust

2.


√Contrast 100

Bright 80

Color 70

Tint 50

SelectAdjust

1. Anschluss Zigarettenanzünder Connect with Cigar Jack

2. Anschluss Monitor Connect with Monitor

3. Anschluss Videoquelle AV Input

H

1. Fahrzeughimmel
2. Montageplatte
3. Blechschauben
4. Maschinenschrauben

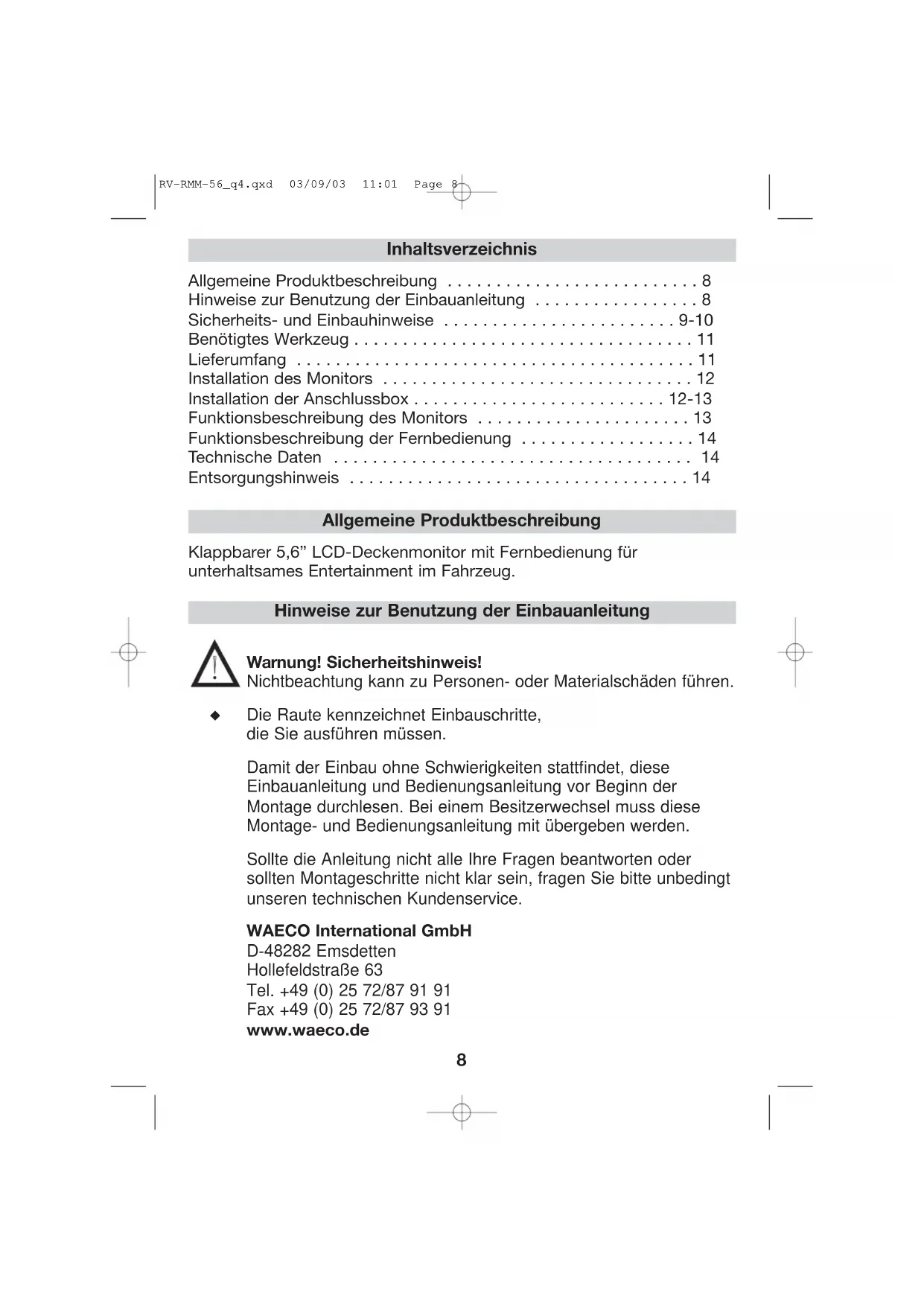

Inhaltsverzeichnis

Allgemeine Produktbeschreibung 8

Hinweise zur Benutzung der Einbauanleitung 8

Sicherheits- und Einbauhinweise 9-10

Benöttiges Werkzeug 11

Lieferumfang 11

Installation des Monitors 12

Installation der Anschlussbox 12-13

Funktionsbeschreibung des Monitors 13

Funktionsbeschreibung der Fernbedienung 14

Technische Daten 14

Entsorgungshinweis 14

Allgemeine Produktbeschreibung

Klappbarer 5,6" LCD-Deckenmonitor mit Fernbedienung für unterhaltsames Entertainment im Fahrzeug.

Hinweise zur Benutzung der Einbauanleitung

Warning! Sicherheitshinweis!

Nichtbeachtung kann zu Personen- oder Materialschäden führen.

Die Raute kennzeichnet Einbauschritte, die Sie ausführten müssen.

Damit der Einbau ohne Schwierigkeiten staatfindet, diese Einbauanleitung und Bedienungsanleitung vor Beginn der Montage durchlesen. Bei einem Besitzerwechsel muss diese Montage- und Bedienungsanleitung mit übergeben werden.

Sollte die Anleitung nicht alle ihre Fragen beantwerten oder sollenten Montageschritte nicht klar sein, fragen Sieitte unbedingt unseren technischen Kundenservice.

WAECO International GmbH

D-48282 Emsdetten

Hollefeldstraße 63

Tel. [phone]

Fax [phone]

www.waeco.de

Sicherheits- und Einbauhinweise

Warnung! Unzureichende Leitungsverbindungen konnen zur Folge haben, dass durch Kurzschluss:

• Kabelbrände entstehen
• der Airbag ausgelöst wird
• elektronische Steuerungseinrichtungen beschädigt werden
• elektrische Funktionen (Blinker, Bremslicht, Hupe, Zündung, Licht) ausfallen

Beachten Sie deshalb folgende Hinweise: Bei Arbeiten an den Leitungen des Fahrzeuges gelten folgende Klemmenbezeichnungen:

30 (Eingang von Batterie Plus direkt),
15 (Geschaltetes Plus, hinter Batterie)
31 (Rückleitung ab Batterie, Masse)

Die{sicherste Verbindungsartist, die Kabelenden miteinander zu verloten und anschliebend zu isolieren.

Bei wiederlosbaren Verbindungen nur isolierte Kabelschuhe, Stecker und Flachsteckhülsen verwenden. Keine Quetschverbinder (Leitungsverbinder) oder Lüsterklemmen verwenden.

Zum Verbinden der Kabel mit Kabelschuhen, Stecker oder Flachsteckhulsen eine Krimpzange verwenden.

Bei Kabelanschlüssen an 31 (Masse):

Das Kabel mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masseschraube schrauben oder mit Kabelschuh, Blechschaube und Zahnscheibe an das Karosserieblech schrauben.

Auf gute Masseübertragung achten!

Warning! Wegen Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik immer den Minuspol der Batterie abklemmen. Bei Fahrzeugen mit Zusatzbatterie ebenfalls den Minuspol abklemmen.

Sicherheits- und Einbauhinweise

Achtung! Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfort-Elektronik ihre gespeicherten Daten. Folgende Daten müssen Sie je nach Fahrzeugausstattung neu eingeben:

Radiocode · Fahrzeughr · Zeitschaltuhr · Bordcomputer · Sitzposition

Hinweise zur Einstellung konnen Sie in der jeweiligen Bedienungsanleitung nachlesen.

Warning! Im Fahrzeug montierte Teile des Gerätes mussen so befestigt werden, dass sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall) losen können und zu Verletzungen der Fahrzeuginsassen führen können.

Achtung! WAECO International übernimmt keine Haftung für Schäden, aufgrund folgernder Punkte:

a) Montagefehler
b) Beschädigungen am System durch mechanische Einflüsse und Überspannungen
c) Veränderungen am Gerät ohne ausdrücklicher Genehmigung von WAECO International
d) Verwendung für andere als die in der Montageanleitung beschriebenen Zwecke.

Benötigtes Werkzeug

Für Einbau und Montage werden benötigt:

-Maßstab (siehe B 1) - Bohrmschine (siehe B 5)
-Körner (siehe B 2) - Schraubendreher (siehe B 6)
-Hammer (siehe B 3)-Schaubenschlussel (siehe B 7)
-Bohrer (siehe B 4)

Für den elektrischen Anschluss und die Überprüfung werdenbenötigt:

-Diodenprüflampe (siehe B 8)-HeiBluftfohn (siehe B 12)

oder Voltmeter (siehe B 9) - Lottkolben (siehe B 13)

-Krimpzange (siehe B10) -Lötzinn (siehe B 14)

-Isolierband (siehe B11)

Bedingt durch ihre individuelle Montage benötigen Sie evtl. zur

Befestigung andere Schrauben, Muttern, Unterlegscheiben,

Blechschrauben und Kabelbinder als die im Lieferumfang enthalten.

Lieferumfang

Menge Bezeichnung

1 5,6" LCD-Monitor im Klappgehäuse (siehe C 1)
1 Anschlussbox mit Verbindungsleitung zum Monitor und Anschlussleitung (Spanningsversorgung) (siehe C 2)
1 IR-Fernbedienung inkl. Batterie (siehe C 3)
1 Montageplatte (siehe C 4)

Montagematerial

1 Montage-/ Bedienungsanleitung

Installation des Monitors

Allgemeine Montagehinweise!

Bevor Sie den Monitor anbringen, folgende Punkte beachten:

• Monitor probeweise platzieren.
• Der Montageort sollte eben sein.
• Kontrollieren Sie vor der endgültigen Montage, ob der benötigte Freiraum auch unterhalb des gewählten Montageortes zum Anbringen von Scheiben und Muttern zur Verfügung stehen.
• Bedenken Sie das Gewicht des Monitors. Sind Verstärkungen (großere Unterlegscheiben oder Platten) notwendig?
• Ist die Verlegung von Anschlusskabelsatz und Verbindungskabel zum Monitor möglich?
• Achten Sie bei Platzierung des Monitors darauf, dass dieser nicht im Wirkungsbereich eines AIRBAGS montiert wird. Bei Auslösung besteht sonst Verletzungsgefahr
• Prufen Sie die ausreichende Länge des Verbindungskabels vom Montageort zur Anschlussbox.

Die Montage:

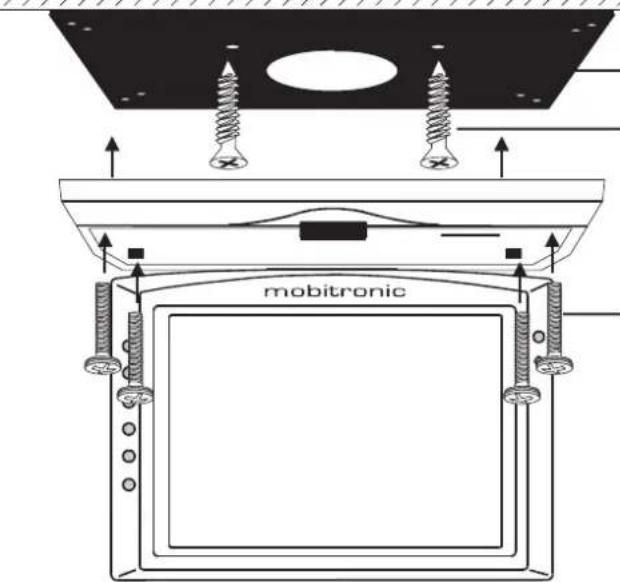

Nach Prüfung o. g. Punkte befestigen Sie die Montageplatte (siehe I 2) mit den mitgelieferten Blechschrauben (siehe I 3) am Fahrzeughimmel (siehe I 1).
Dann den Monitor mittels der mitgelieferten
Maschinenschrauben (siehe I 4) an die Montageplatte schrauben.

Machen Sie vor der Montage einen Funktionstest.

Installation der Anschlussbox

Der Montageort muss gegen Feuchtigkeit geschützt sein. Wegen der kompakten Bauform empfeihlt sich die Montage unter dem Armaturen Brett.

Die Box kann mit den mitgelieferten Blechschrauben oder selbstklebenden Klettband (nicht im Lieferumfang) befestigt werden.

Beachten Sie die Allgemeinen Montagehinweise!

Die Spanningsversorgung sollte über eine geschaltete Spannungssquelle z. B. KI. 15 erfolgen.

Das System hat auch im ausgeschalteten Zustand (IR-Empfang aktiv) eine gewisse Leistungsaufnahme, die über einen längeren Zeitraum die Fahrzeugbatterie entladen kann.

Die Anschlussbox bietet Eingänge für 2 Videoquellen. (siehe H 3)
Das kann ein DVD-Spieler (WAECO Art. Nr. DVD-PL-10), eine Kamera etc. sein. Stecken Sie die RCA-Kabel der Videoquellen in die Buchsen VIDEO/ AUDIO.
Die Anschlussbox liefert ein Mono-Audiosignal.

Funktionsbeschreibung des Monitors

POWER-Taste (siehe E 1) Das Gerät wird eingeschaltet.
Je nach dem, ob eine Videoquelle (z. B. WAECO DVD-Spieler, DVD-PL-10) angeschlossen und im Betrieb ist, erscheint auf dem entsprechenden Kanal ein Bild. Stellen Sie das Bild nach ihren Bedürfnissen ein.
Folgende Funktionen stehen Ohnen zur Verfügung:

Tasten ADJ (siehe E 5)
Einstellung der Lautstärke im Normalbetrieb.

Taste MENU (siehe E 3)

Menu Function (siehe G 1)
Input -> Wahl der Videoquellen AV 1 oder AV 2
Blue back -> Liegt kein Videosignal an, erscheint der Hintergrund blau, Ein/ Aus
Revolve -> vertikales Drehen des Bildes um 180° System -> Auswahl des Videoframes PAL/ NTSC

Menu Picture (siehe G 2)
Contrast -> Einstellung der Kontraststärke
Bright -> Einstellung der Helligkeit
Color -> Farbstärke
Tint -> Farbverhältnis rot/ blau (nur bei NTSC-Videoformat)

Tasten SEL (she E 4) Zur Auswahl der Menüpunkte

Tasten ADJ<he E 5) Zur Einstellung innerhalb des Menüpunktes

Funktionsbeschreibung der Fernbedienung

APC (siehe F 1) Liefert eine Auswahl von Bildeinstellungen
- Dynamic -> hoher Kontrastwert
- Normal -> mittlerer Kontrastwert und Helligkeit
- Mild -> niedriger Kontrastwert
-User->verwendet die Einstellungen aus dem Menu Picture

PIC (siehe F 3) Ruft das Menu Picture auf.

Alle anderen Tasten der Fernbedienung siehe Abschnitt Monitor.

Technische Daten

Display: 5,6

Beriebsspannung: 12 - 15 V

Leistungsaufnahme: max. 6 Watt

Auflösung: 225.000

Pixel

Bildformat:4:3

Videoformat: NTSC / PAL

Betriebstemperatur: 0° - 60°C

Gewicht: ca. 1,0 Kg

Grosse B/H/T: 190 x 222 x 34,5 mm

Entsorgungshinweis

Beachten Sieitte,dassElektrischeGerateeineVielzahl

wiederverwertbarer Materialien sowie umweltschädliche Komponenten enthalten.

Tragen Sieitte in Ihrem und im Interesse der Umwelt Sorge dafür, dass.
these Komponenten nur uber die vorgesehenen und zugelassenen
Wege entsorgt werden.

List of contents

Technische gegevens 54

(se B 9)- Loddekolbe

(se B 13)

-Crimp-tang

(se B 10)

• Loddetin

(se B 14)

-Isoleringsband

(se B 11)

Driftstemperatur: 0° - 60°C

Vægt: ca. 1,0 kg

Mäl b/h/d: 190 x 222 x 34,5 mm

Driftstemperatur: 0° - 60°C

Vikt: ca 1,0 kg

Matt b/h/d: 190 x 222 x 34,5 mm

Anvisningar for avfallshantering

Folgende anvisninger ma derfor folges:

Folg punktene nedenfor for du setter monitoren pa plass:

Driftstemperatur: 0° - 60°C

Vekt: ca. 1,0 kg

Dimensjoner BxHxD: 190 × 222 × 34,5 mm

A-2483 Ebreichsdorf · Fischagasse 44

Ausfuhrungen, dem technischen Fortschriftdienende

Änderungen und Liefermöglichkeiten vorbehalten.
