BRUKSANVISNING PerfectView M55LX WAECO

Monterings- og bruksanvising

FI 147 LCD-monitori

LCD-monitorerne er dimensioneret til anvendelse i alle koretjer.

6 Teknisk beskrivelse

Tryk på tasten „(4) for at reducere kameraernes visningsvarighed.

9 Vedligeholdelse og rengøring af LCD-monitoren

VIGTIG! Fare for beskadigelse!

Anslutning av extra backcamera (slapvagnskoppling).

8.2 Stanga av monitorn

Les bruksanvisingen nøye før du monterer og tar apparatet iBruk, og ta vare pa den. Hvis produktet selges videre, mA du sorge for a gi bruksanvisingen videre også.

Innholdsfortegnelse

1 Symbolforklaring 133
2 Rad om sikkerhet og montering 134
3 Leveringsomfang 136
4 Tilbehør 136
5 Riktig bruk 137
6 Teknisk beskrivelse 137
7 Montere LCD-monitor. 139
8 Bruke LCD-monitor 142
9 Stell og rengjøring av LCD-monitor 145
10 Garanti 145
11 Avhending 145
12 Tekniske data. 146

1 Symbolforklaring

FORSIKTIG!

Sikkerhetsregel: Hvis man/DDke overholder donne regelen, kan det fore til persorskader.

PASS PA!

Utfyllende informasjon om bruk av produitet.

Handling: Dette symbolet indikerer at du mä gjore noe. De nødvendige handlingene beskrives trinnvis.
√Dette symbolet beskriver resultatet av en handling.

Fig. 1 5, side 3: Denne angivelsen henviser til et element i en illustrasjon, i dette eksemplet til «Posisjon 5 i illustrasjon 1 på side 3».

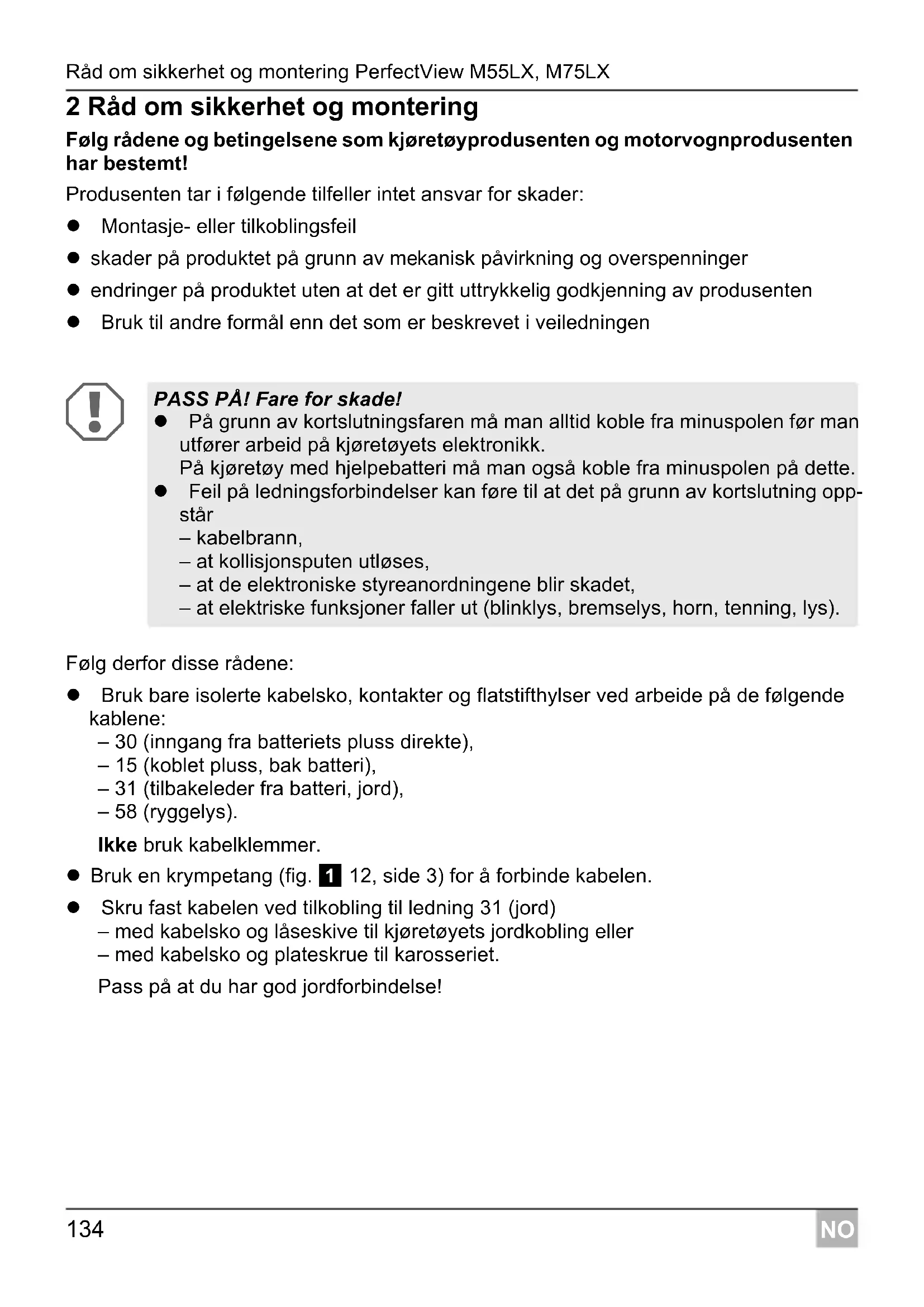

2 Råd om sikkerhet og montering

Følg rådene og betingelsene som kjoretøyprodusenten og motorvognprodusenten har bestemt!

Produsenten tar i falgende tilfeller intet ansvar for skader:

Montasje-ller tilkoblingsfeit
- skader på produitet på grunn av mekanisk påvirkning og overspenninger
endringer pa produit uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formal enn det som er beskrevet i veiledningen

PASS PÀ! Fare for skade!

• På grunn av kortslutningsfaren må man alltid koble fra minuspolen før man utfører arbeid på kjørteyets elektronikk.
  På kjørtey med hjelpebatteri må man øsgå koble fra minuspolen på dette.
• Feil på ledningsforbindelser kan före til at det på grunn av kortslutning opp
  står
• kabelbrann,
• at kollisjonsputen utløses,
• at de elektroniske styreanordningene blir skadet,
• at elektriske funksjoner faller ut (blinklys, bremselys, horn, tenning, lys).

• Bruk bare isolerte kabelsko, kontakter og flattisthylser ved arbeide på de følgende kablene:

• 30 (inngang fra batteriets pluss direkte),

• 15 (koblet pluss, bak batteri),
• 31 (tilbakeleder fra batteri, jord),
• 58 (ryggelys).

Ikke bruk kabelklemmer.

• Bruk en krympetang (fig. 1 12, side 3) for a forbinde kabelen.

• Skru fast kabelen ved tilkobling til ledning 31 (jord)

• med kabelsko og laseskive til kjoretyets jordkobling eller

• med kabelski og plateskrue til karosseriet.

Ved frakobling av batterienes minuspol mister alle flyktige minner i komfortelektronikken de lagrede dataene.

Folgende data må stilles inn på nytt, avhengig av kjøretøyets utrustning:

Radiokode
-Kjoretoyur
Tidsur
-Kjorecomputer
- Sitteposisjon

Råd vedrørende innstilling finner du i relevant bruksanvisning.

• Fest skjermen slick at den ikke under noen omstendighet (bråbremsing,trafikkuhell) løsner og skader passasjerene.
• Ikke fest skjermen i virkningsområdet til en kollisjonspute, da det kan före til skaderningar kollisjonsputen utløses.

Testlamper med andre lyskilder (fig. 3, side 3) forbruker for mye strøm, noe som kan skade kjørretøyets elektronikk..

Pass pa ved plassering av de elektriske tilkoblingene, at disse

• ikke blir knekt aller deformert,
• ikke gnis mot kanter,
  -化进程
• icke legges uten beskyttelse gjennom gjennomføringer som har skarpe kanter (fig. 3, side 4).

Isoler alle forbindelse og tilkoblinger.
- Sikre kabelen mot mekanisk belastning med kabelinnfgringer aller isolasjonsbänd, f.eks. på eksisterende ledninger.

Vær oppmerksom på følgende vedBruk av LCD-monitoren:

FORSIKTIG!

• Personer (inklusive barn) som på grunn av sine fysiske, sensoriske eller mentale fertigheter eller på grunn av sin uerfarenhet eller manglende kjennskap ikke er i stand til Å brukeprodukitet på en sikker mæte, pågressive bruke detteprodukitet uten oppsyn eller anvisning fra en ansvarlig person.
• Ikke Åpne monitoren (fig. 4, side 4).
  Dypp aldri monitoren i vann (fig. 5, side 4); monitoren er/DDke vanntett.
• Monitoren må aldrihindresikten nár du kjører (fig. 8, side 5).
• Betjen ikke skjermen med våte hender.
  Ta skjermen ut av drift hvis kapslingen er skadet.

PASS PA!

Koble til riktig penning.
- Bruk ikke monitoren hvor den - utsettes for direkte solstråling, - utsettes for store temperatursvingninger, - utsettes for hoy luftfuktighet, - hvor det er)dárlig ventilasjon, - hvor det er støv eller olje.
TrykkIkpepLCD-displayet.
Pass pà at monitoren ikke faller ned.
- När du bruker monitoren i kjøretøyet, mA kjøretøyet gå, slick at kjøretøybatteriet ikke utlades.
- Bildekvaliteten kan blådrligere när det er sterke elektromagnetiske felter i naerheten.
Monter derfor ikke monitoren i naerheten av høytalere.

3 Leveringsomfang

Nr. i fig. 9, Antall Betegnelse side 5	Artikkelnr. M55LX M75LX
1 1 Monitor 9102100059 9102100058
2 1 Monitorholder 9102200193
3 1 Tildekning monitorholder 9102200194
4 1 Solbeskyttelse 9102200200	9102200201
- 1 Tilkoblingskabel	9102200196
-- Festemateriell

4 Tilbehør

Tilgengelig som tilbehør (ikke inkludert i leveransen):

LCD-monitorene PerfectView M55LX (Art.-nr. 9102100059) og M75LX (Art.-nr. 9102100058) er monitorer, som i utgangspunktet er ment for bruk i kjoretøy. De kan brukes til Å koble til kameraer (f.eks. ryggevideoosystem) eller andre videokilder.

LCD-monitorene er ment for bruk i alle kjorety.

LCD-monitorene er ment for kommersiell bruk.

6 Teknisk beskrivelse

6.1 Funksjonsbeskrivelse

LCD-monitoren er en monitor hvor man kan koble til kameraer (f.eks. ryggevideoosystem) eller andre videokilder (f.eks. DVD-spiller). Man kan koble fram og tilbake mellom videokildene.

Monitoren har styreledninger, kameraene kan aktiveres automatisk medppe.

Det kan brukes opp til fire kameraer. I tillegg til vanlig pástyring, kan de fire kameraene kobles i automatisk sekvens etter hverandre. Monitoren har i tillegg en innstillbar avstandssindikator i displayet, som aktiveres automatisk ved innkobling av revers (CAM1).

Displayet til monitoren kan beskyttes mot blending med den avtagbare solskjermen.

6.2 Betjeningselementer

• Autosøk («Auto search»): Slår automatisk kamerakjø-ring på (kameraene slår seg på iinnstillbare tidsintervaler, f.eks. for overvåkning av hestetransport med flere bokser).
• Kamera1/Kamera2/Kamera3/Kamera4 («Camera1/Camera2/Camera3/Camera4»): Innstilling avkoblingsintervallene
• Tilbakestille (( «Default»): Fabrikinnstilling av alle paramete

Til elektrisk tilkobling og kontroll av dette trenger du følgende hjelpemidler:

• Diodetestlampe (1) aller voltmeter (2)
  Isolasjonsband (10)
  Varmekrympeslange
  Varmluftpistol (11)
  Krympetang (12)
  Evt. loddebolter (13)
  Evt. loddetinn (14)
  Evt. kabelgjennomforghingsnipler

Plasser monitoren sik at de som sitter i kjoretyet under ingen omstendigheter blir skadet (f.eks. ved brabremsing, grafikkuhell).

Vær oppmerksom på følgende ved montering:

• Velg et egnet montasjested sik at du har fri sikt til monitoren (fig. 6 og fig. 7, side 4).
• Monter aldri monitoren sik at du kan slå hodet mot den ell er i virkningsområdet til en kollisjonspute. Hvis kollisjonsputen utløses kan det fere til skade.
• Monitoren på aldrihindre sikten'nar du kjører (fig. 8, side 5).
• Montasjestedet skal vare jevnt.

• Kontroller om det er tilstrekkelig rom under det valgte montasjestedet for Å plassere skiver og muttere.

• Se etter på forhand om det er nok plass til at boret kankommen ut. (fig. 2, side 4).

• Ta hensyn til vekten til monitoren. Planleggevt. forsterkinger (større underlagsskiver erler plater).
• Forsikre deg om at du kan trekke tilkoblingskabelen til kameraet.

Bestemme montasjested (fig. 11, side 7)

Sett monitoren på monitorholderen.
Prove fragn nar du skal plassere skjermen med holdefoten.
Tegt omrisset av holderføttene på dashbordet.
Ta monitoren av monitorholderen.

Skru monitorholderen på dashbordet (fig. 12, side 7)

Hold holdefoten innenfor omrisset som er tegnet pa forhand.
Fest monitorholderen med de selvjengende skruene.

Fest monitoren

Skyv monitoren på monitorholderen og fest den med den fingerskruen (fig. 11, side 7).
Skyv dekslet over monitorholderen på monitoren.

7.3 Koble til monitoren elektrisk

Koblingssskjemaet for LCD-monitoren finner du i fig. 14, side 8:

Nr. Betegnelse

1 Monitor

2 20-poletkontakt

3 Skjermtilførselskabel

4 20-poletplugg

5 12-24-V-pluss-kabel (rød): Tilkobles plusspolen på tenningen (koblet pluss, klemme 15) eller batteriets plusspol (klemme 30)

6 Jordkabel (svart): Tilkobling til spenningskildens minuspol

7 Kabel (grønn): Styreinngang for videoinngang CAM1, f.eks. til tilkobling av ryggelyset

8 Kabel (hvit): Styreinngang for videoinngang CAM2, f.eks. til sidekamera

9 6-poletkontakt CAM1 (tilkobling til videokilde 1)

10 6-poletkontakt CAM2 (tilkobling til videokilde 2)

Nr. Betegnelse

11 6-polet kontakt CAM3 (tilkobling til videokilde 3) med videosignalgjenkjennelse
12 6-polet kontakt CAM4 (tilkobling til videokilde 4, med videosignalregistering)
13 Kabel (blå): Styreinngang for videoinngang CAM3
När systemet blir aktivert via dette styreledningen, forblir alle tastene uten funksjön (i henhold til DIN EN 1501-1).

PASS PAI

Kabellegging og kabelforbindelser som ikke er utførf fagmessig, fører oftete til feilfunksjoner eller skader påkomponenter.

Korrekt kabellegging og kabelforbindelse er den viktigste forutsetningen for varig og feilfri funksjon til ettermonterte komponenter.

Vær oppmerksom på følgende ved legging av tilkoblingskabelen:

• Bruk om mulig originalgjennomføringer aller andre gjennomføringsmuligheter, f.eks. luftegitter, til gjennomføring av tilkoblingskabel. Hvis det ikke er noen gjennomføringer tilgjengelig, på du bore et hull på 22 mm. Se fetter på forhand om det(er nok plass til at boret kankommen ut (fig. 2, side 4).
• Dekk til hullet med gjennomføringen (fig. 12 1, side 7) i bunnplaten til monitorholderen.
  For a unnga skader pa kabelen, ma du alltid sorge for ha tilstrekkelig avstand til varme deler pa kjoretoyet nar du legger kabelen (lys, varmeapparat, vifter osv.).

• Ved legging av kablene (fig. 3, side 4) mä du passe pà at disse

• Ikke blir knekt aller deformert,

• Ikke gnir på kanter,
  -化进程
• icke legges uten beskyttelse gjennom gjennomf\rangler som har skarpe kanter.

Koble til monitoren som ryggevideosystem (fig. 14, side 8)

Legg tilkoblingskabelen til skjermholderen på dashbordet.
Plugg stopslet pa skjermkabelen (2) inn i kontakten (4) pa tilkoblingskabelen (3). Du ma hare at stopslet gär i las.

PASS PÀ! Fare for skade!

Pase at du har riktig polaritet ved tilkobling til spenningskilden.

Vær oppmerksom på strømforbruket til videosystemet. Kameraene er utstyrt med oppvarming. Det kan(Maximalg en strøm pA 1,5 A (tre kameraer i varmedrift). Bruk en skillebryter ved direkte tilkobling til batteriet. På dette maten kan du enkelt koble videosystemet fra batteriet när du ikke bruker kjoretøyet lenger.

Tilkobling av et ekstra ryggekamera (tilhengerdrift)

8.2 Slå av monitoren

Trykk på tasten «Ü» (fig. 10 2, side 6) for Å slå av monitoren.
Tasten lyser rødt.
Bildet forsvenir.

8.3 Stille inn skjermen

I dimme-modus kan innkoblingsterskelen stilles inn i to trinn

Side 3: Autosøk

• Autosøk («Auto search»): På, Av Slår automatisk kamerakjöring på (kameraene slår seg på iinnstillbare tidsintervaler, f.eks. for overvåkning av hestetransport med flere bokser).
• Kam. Forsink. («Cam. Delay»): Innstilling av koblingsintervaller (2 til 20 s)
• Tilbakestille («Default»): Fabrikkinnstilling av alle paramete

Trykk pa tasten «+» (3) aller tasten «-» (4), for a stille inn onsket parameter.
Trykk pa knappen «+» (3) for a oke verdien til valgt parameter.
Trykk på knappen «-» (4) for Å redusere verdien til valgt parameter.

8.4 Stille inn videokilde

Gåfram som følger for Å stille inn videokilde (fig. 10, side 6):

Hvis du vil skiffe videokilden, trykk på tasten «CAM» (6).
Monitoren skifter camera i rekkefolgen «Kamera 1 - Kamera 2 - Kamera 3 - Kamera 4».

MERK

Hvis du vil bla gjennom kameraene automatisk: se kapittel «Stille inn autosok» på side 144.

8.5 Stille inn autosøk

Gåfram som følger for Å stille inn autosøk (fig. 10, side 6):

Trykk tasten « » (5) helt tilimenyen «Autosok» blir vist.
Trykk pa tasten «+» (3), for a sla pa autosok.
Monitoren starter gjennomgang av kameraene i rekkefolgen «Kamera 1 - Kamera 2 - Kamera 3 - Kamera 4» automatisk med forinnstilt tid. Etter den feste gjennomgangen blir kun inngangene med tilkoblet kamera vist. I dette driftsmodusen er ikke lyd tilgjengelig.

Stille inn visningsvarighet

Du kan stille inn visningsvarigheten fra 2 til 20 s.

Trykk tasten « » (5) helt tilimenyen «Kam. Forsink.» blir vist.
Trykk pa knappen «+» (3), for a øke visningsvarigheten til kameraene. Trykk pa knappen «-» (4), for a redusere visningsvarigheten til kameraene.

Avslutte autosok

Trykk tasten « » (5) helt tilimenyen «Autosøk» blir vist.
Trykk patastan + 3,for a sla av autosok.

8.6 Registrere tilhengerkamera

Denne funksjonen trengs ved bruk av et tilhengerkamera (fig. 13, side 7), njr systemet aktiveres automatisk via reversgiret.

• Ett kamera koblet til (f.eks. trekkvogn uten tilhenger): kameraet koblet til på CAM1 (1) blir aktivert
• To kamera koblet til (f.eks. trekkvogn med tilhenger): kameraet koblet til på CAM4 (2) blir aktivert (CAM1 er inaktiv).

8.7 Stille inn avstandsmerker

Gåfram som følger for Å stille inn avstandsmerkene (fig. 10, side 6):

Trykk tasten « » (5) helt tilimenyen «Skala» blir vist.
√De innstillbare avstandmerkene blir vist.
Trykk pa tasten «+» (3), for a forskyve avstandmerkene uthevet med rødt.
Trykk pa tasten «-» (4), for a velge;neste avstandmerke.
Trykk pa tasten « » (5), for avslutte innstillingen.

9 Stell og rengjøring av LCD-monitor

PASS PA! Fare for skade!

• Bruk/DD: skarpe 1er harde hjelpemidler til rengjring, da det kan skade monitoren.
  Fjern kabelen før du rengjør monitoren, slick at det ikke oppstår kortslutning.

Rengjør monitoren av og til med en fuktig, myk klut.

10 Garanti

Lovmessig garantitid gjelder. Hvisproduktet skulle vare defekt,kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) ell er til din faghandler.

Ved henvendelser vedrorende reparasjon aller garanti, ma du sende med fologende:

defektkomponenter,
- kopi av kvitteringen med kjøpsdato,
- arsak til reklamasjonen aller beskrivelse av feilen.

11 Avhending

Lever emballasje til resirkulering sa langt det er mulig.

Når du tar produitet ut av drift for siste gang,@mà du sorge for à fā informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.

12 Tekniske data

	M55LX M75LX
Art.nr.: 9102100059 9102100	0058
Type: Color TFT LCD
Displaystørlse: 5" (12,7 cm) 7" (17,8 cm)
Lysstyrke: ca. 350 cd/m2 ca.	400 cd/m2
Displayoppløsning H x V: 38	5000 pikel
Fjernsynsnorm: PAL/NTSC (automatisch omkobling)
Driftsspenning: 12 - 30 V=
Effekt:	maksimum 10 W
Driftstemperatur:	-20 °C til 70 °C
Lagringstemperatur:	-25 °C til 80 °C
Luftfuktigkeit:	maks. 85 %
Vibrasjonsfasthet:	6 g
Mål i mm B x H x D:	146 x 87 x 26	190 x 110 x 26
Vekt:	350 g	400 g

Godkjenninger

Apparatet har E13-godkjenning.
