GEBRUIKSAANWIJZING Elegance E40FGD DOMETIC

Wijnkoelkast Montage- en gebruiksaanwijzing

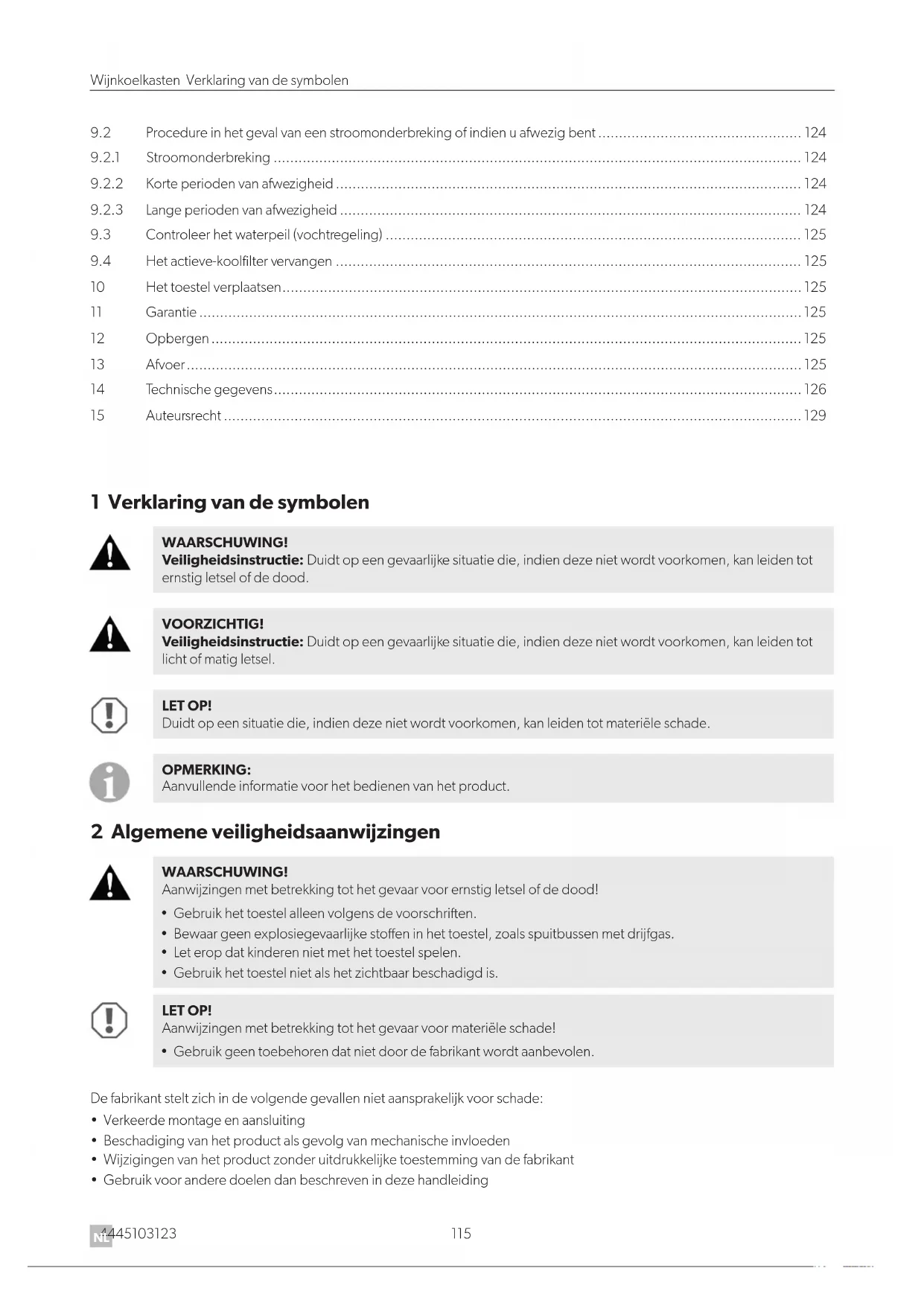

1 Verklaring van de symbolen WAARSCHUWING! Veiligheidsinstructie: Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot ernstig letsel of de dood. VOORZICHTIG! Veiligheidsinstructie: Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot licht of matig letsel. LET OP! Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade. OPMERKING: Aanvullende informatie voor het bedienen van het product. 2 Algemene veiligheidsaanwijzingen WAARSCHUWING! Aanwijzingen met betrekking tot het gevaar voor ernstig letsel of de dood!

• Gebruikhettoestelalleenvolgensdevoorschrien.

• Bewaargeenexplosiegevaarlijkestoeninhettoestel,zoalsspuitbussenmetdrijfgas.

• Let erop dat kinderen niet met het toestel spelen.

• Gebruik het toestel niet als het zichtbaar beschadigd is. LET OP! Aanwijzingen met betrekking tot het gevaar voor materiële schade!

• Gebruik geen toebehoren dat niet door de fabrikant wordt aanbevolen. De fabrikant stelt zich in de volgende gevallen niet aansprakelijk voor schade:

• Verkeerde montage en aansluiting

• Beschadiging van het product als gevolg van mechanische invloeden

• Wijzigingen van het product zonder uitdrukkelijke toestemming van de fabrikant

• Handleidingen kunnen worden gedownload via de QR-code (afb. , op pagina 3). Aanvullende accessoires op dometic.com. 4 Beoogd gebruik Het toestel is een wijnkoelkast. Het is bedoeld voor het bewaren en op temperatuur houden van wijn. In het toestel mogen uitsluitendnoggeslotenenverzegeldeessenwordenbewaard.Hettoestelisuitsluitendbestemdvoorgebruikbinnen. Dittoestelmagdoorkinderenvanaf8jaarenouderevenalsdoorpersonenmetverminderdfysiek,zintuiglijkofgeestelijkver- mogen of gebrek aan kennis en ervaring gebruikt worden, mits ze onder toezicht staan of als hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt. Kinderenvan3tot8jaarmogenhettoestelalleenladenenontladen.Kinderenmoetenondertoezichtstaanomtegaranderen dat ze niet met het toestel spelen. 5 Technische beschrijving Nr. in afb. , op pagina 3 Beschrijving 1 Poot 2 Ventilatieroosters 3 Klep 4 Bedieningspaneel 5 Temperatuurzone 6 Draagrooster 7 Bovenste temperatuurzone / linker temperatuurzone 8 Temperatuurzonescheider 9 Onderste temperatuurzone / rechter temperatuurzone 10 Slot4445103123 117 Wijnkoelkasten Technische beschrijving

De wijnkoelkast is beschikbaar in 17 modellen, zie “Omvang van de levering”, op pagina 116 en “Technische gegevens”, op pagina 126. De modelnaam van de wijnkoelkast bevat de volgende informatie: Voorbeeld: E 49 FGB B: Basic C: Classic E: Elegance Maximaalaantalessendat mag worden opgeslagen F: Frameless (zonder frame) G: Glass (glas) S: Solid (dicht) B: Built-in (inbouw) D: Double door (dubbele deur)

Hettoestelisaffabriekvoorzienvanuitneembaredraagroostersvoorhetopslaanvanessen.Ukuntdecapaciteitverhogen door de als toebehoren verkrijgbare versterkte legplanken te gebruiken. Afhankelijk van het model zijn er uittrekbare draagroosters, presentatieplateaus en serveerladen verkrijgbaar (zie “Omvang van de levering”, op pagina 116).

5.2 Temperatuurinstelling

Metsensortoetsenkandetemperatuurinstappenvan1°Cresp.1°Fwordeningesteld.Detemperatuurzoneswordenautoma- tisch gekoeld of verwarmd om de ingestelde temperatuur te bereiken en te behouden. Er kan een ventilator worden gebruikt om een constant binnenklimaat in stand te houden, net als in een wijnkelder (dynamische koelmodus). Sommige modellen hebben twee apart instelbare temperatuurzones (zie “Technische gegevens”, op pagina 126).

Alle modellen van de wijnkoelkast zijn uitgerust met:

• Uv-ondoorlatende deur met wisselbaar scharnier

• Weergave ingestelde temperatuur

• Weergave opslagtemperatuur

• Temperatuurweergavein°C/°F

• Led-binnenverlichting met twee bedrijfsmodi

• Temperatuurgeheugenfunctie: de ingestelde temperatuur wordt opgeslagen wanneer het toestel wordt uitgeschakeld.

• Temperatuurbewaking: er klinkt een waarschuwingssignaal en de temperatuurweergave knippert als de binnentempera- tuur opmerkelijk afwijkt van de ingestelde temperatuur.

• Temperatuuralarmsysteem – optisch en akoestisch

• Deuralarmsysteem – akoestisch Vooraanvullendeuitrustingzoalseensloteneenactieve-koollter,zie“Omvangvandelevering”,oppagina116.118 4445103123 Montage en aansluiting Wijnkoelkasten

6 Montage en aansluiting WAARSCHUWING! Aanwijzingen met betrekking tot het gevaar voor ernstig letsel of de dood!

• Verplaats en plaats het toestel met ten minste twee personen. LET OP! Aanwijzingen met betrekking tot het gevaar voor materiële schade!

• Plaats het toestel niet in direct zonlicht of in de buurt van sterke warmtebronnen (verwarming, oven enz.).

• Plaats het toestel uitsluitend in ruimtes, nooit buiten.

• Controleer of de spanning op het typeplaatje overeenkomt met de aanwezige energievoorziening.

6.1 Installatieplaats

Neem bij de keuze van de locatie het volgende in acht:

• Het toestel moet in het koudste gedeelte van de ruimte staan, uit de buurt van warmtebronnen (oven, verwarmingstoestel- len of radiatoren).

• De locatie mag niet vochtig of nat zijn.

• Het toestel mag niet worden blootgesteld aan direct zonlicht. Dit kan de acrylcoating beschadigen en een hoger stroom- verbruik tot gevolg hebben.

• De ondergrond moet vlak zijn en voldoende draagvermogen hebben om het volledig beladen toestel te kunnen dragen.

• Het toestel moet voldoende geventileerd zijn. De ventilatieroosters aan de voorzijde van het toestel mogen niet geblok- keerd worden.

• Neem de montage-afmetingen in acht, zie technische gegevens.

1. Verwijder alle verpakkingsmaterialen in en om het toestel alvorens dit op te stellen.

• Zorg ervoor dat de ventilatieroosters tijdens de montage vrij blijven. Geblokkeerde ventilatieroosters leiden tot een verhoogd stroomverbruik en kunnen het toestel beschadigen.

• LeteropdatmodelE7FGtenminste30mmruimteaandeachterzijdenodigheevoordeventilatie(afb.

6.4 De poten afstellen

1. Zorg ervoor dat het toestel waterpas staat door de poten af te stellen (afb.

U kunt de aanslag van de deur wijzigen, zodat de deur naar links in plaats van naar rechts opengaat. Om het deurscharnier te wisselen, volgt u de stappen in de genoemde afbeeldingen:

• Deurscharnier wisselen bij E18FGB en E49FGB (afb. , op pagina 7 tot afb. , op pagina 7)

• Deurscharnier wisselen bij B29G en B68G (afb. , op pagina 8 tot afb. , op pagina 8)

• Deurscharnier wisselen bij E7FG, E16FG, E28FG, E45FG, C20G en C50G (afb. , op pagina 9 tot afb. , op pagi- na 9)

• Deurscharnier wisselen bij B162S, B195S, C101G, C125G, E91FG, E115FG (afb. , op pagina 10 tot afb. , op pagina 11)

6.6 De deurgreep monteren

Monteer de deurgreep aan de zijde die tegenover het scharnier ligt. Om toegang te krijgen tot de boringen, dient u de afdich- ting aan de binnenzijde van de deur er een stukje af te tillen (afb. , op pagina 5).4445103123 119 Wijnkoelkasten Montage en aansluiting

6.7 Het ventilatierooster afstellen

1. Pas de hoogte van het ventilatierooster aan (afb. , op pagina 6).

6.8 Elektrische aansluiting

• Laat het toestel na het transport ongeveer 2 uur rechtop staan alvorens het aan te sluiten op de stroomvoorzie- ning. Anders kunnen storingen in het koelsysteem ontstaan. Neem het volgende in acht bij het aansluiten van het toestel:

• Sluithettoestelaanopeenstroomkringdieisbeveiligdmet15A.

• Controleer of de spanning op het typeplaatje overeenkomt met de aanwezige energievoorziening.

• Laathetstopcontactendestroomkringcontrolerendooreengekwaliceerdelektricienomerzekervantezijndathet stopcontact correct geaard is. Gebruik geen verlengkabel of meervoudige contactdoos.

• De kabel moet veilig achter het toestel liggen en mag niet onbeschermd hangen of liggen.

• Zorgervoordatdestroomkabelnietingeklemdraaktalsuhettoestelopzijnplaatsschui.

6.9 Toestellen integreren

Allevrijstaandemodellenkunnenookondereenwerkbladmeteenhoogtevan820mmtot890mmoftussenanderekasten worden geïntegreerd. Als u uw wijnkoelkast integreert, dient u de montage-afmetingen in acht te nemen en ervoor te zorgen dat de deur op de gekozen locatie correct kan openen en sluiten. Zorg ervoor dat door de installatie het ventilatierooster aan de voorzijde niet geblokkeerd wordt. LeteropdatmodelE7FGtenminste30mmruimteaandeachterzijdenodigheevoordeventilatie(afb. , op pagina 5). LET OP! Indien het toestel volledig achter een plint is geïntegreerd:

• Zorg ervoor dat de ventilatieopeningen in de plint een doorsnede van ten minste 300 cm

• Verwijder de ventilatieroosters, zodat warme lucht ongehinderd kan ontsnappen.

6.10 Inbouwmodellen monteren (E18FGB, E49FGB)

Neem de montage-afmetingen in acht (afb. , op pagina 5 en afb. , op pagina 5). Het toestel is uitgerust met een geïntegreerd ventilatiesysteem om de warme lucht automatisch te verdrijven. Onder de toestel- deur bevindt zich een luchtinlaat en aan de bovenzijde van de deur ontsnapt de lucht weer. LET OP! De luchtinlaat en -uitlaat mogen op geen enkele manier worden afgedekt of geblokkeerd. Controleer na de montage of de toesteldeur correct opent en sluit. Bevestig het toestel in de kast:

2. Druk de twee afdekkappen aan de tegenoverliggende zijde van het scharnier eruit.

3. Draai de schroeven door de bevestigingsbeugel heen vast.

4. Schroef de bevestigingsbeugel vast aan de binnenzijde van de kast om het toestel in de nis te bevestigen (afb.

, op pagina 6).120 4445103123 Bediening Wijnkoelkasten

7 Bediening WAARSCHUWING! Aanwijzingen met betrekking tot het gevaar voor ernstig letsel of de dood!

• Gebruik het toestel nooit in ruimtes waarin ontvlambare materialen zijn opgeslagen of waar zich ontvlambare gassen hebben gevormd. Vonken van de motor kunnen deze ontsteken.

• Bewaargeenexplosiegevaarlijkestoeninhettoestel,zoalsspuitbussenmetdrijfgas.

• Bewaar de sleutel buiten het bereik van kinderen.

• Let erop dat kinderen niet met het toestel spelen.

• Gebruik het toestel niet als het zichtbaar beschadigd is. LET OP! Aanwijzingen met betrekking tot het gevaar voor materiële schade!

• Plaats geen elektrische apparatuur in de koelkast.

• Gebruik geen toebehoren dat niet door de fabrikant wordt aanbevolen.

• Trek de stekker nooit aan de aansluitkabel uit de contactdoos.

7.1 Voor het eerste gebruik

LET OP! Alvorens het toestel in gebruik te nemen:

• Reinig het toestel om hygiënische redenen aan binnen- en buitenzijde (zie “Reiniging en onderhoud”, op pagi- na 124).

• Controleer of de bedrijfsspanning overeenkomt met de netspanning (zie typeplaatje).

7.2 Tips om energie te besparen

• Open het toestel niet vaker dan nodig.

• Laat de deur niet langer openstaan dan nodig.

• Verwijder regelmatig stof en vuil van de condensor.

7.3 De essen plaatsen

• Bewaaralleenwijninnoggeslotenenverzegeldeessen.

• Belaad het toestel niet te zwaar.

• Bedek de draagroosters niet met aluminiumfolie of andere voorwerpen, omdat dit de luchtcirculatie blokkeert.

• Gebruikdeversterktelegplanken(toebehoren),alsuessenwiltstapelen. LET OP! Voor wijnkoelkasten met uittrekbare draagroosters:

• Zorg ervoor dat de deur volledig geopend is als u de draagroosters op de kogellagers uittrekt. Anders kan de deurafdichting beschadigd raken.

• Legnietmeerdantweelagenessenopeenuittrekbaardraagrooster(afb. , op pagina 4).

• Neemhettoegestaneaantalessenafhankelijkvandedraagroosterbreedteinacht(afb. , op pagina 4). Zie het voorbeeld voor ruimtebesparende opslag (afb. ,oppagina4).Hetvoorbeeldheebetrekkingopstandaard Bordeaux-essen(afb. , op pagina 4).4445103123 121 Wijnkoelkasten Bediening

Nr. in afb. tot , op pagina 12 Symbool Beschrijving

Temperatuurweergave (onderste of rechter zone)

7.5 Het toestel in- en uitschakelen

1. Druk kort op de toets Aan/uit

Het toestel is ingeschakeld.

2. Druk de toets Aan/uit minstens5secondenin.

Het toestel is uitgeschakeld.

1. Druk kort op de toets Verlichting .

De verlichtingsmodus wisselt van de standaardmodus naar de vitrinemodus of andersom.

7.6.2 De eenheid instellen (°C of°F)

U kunt instellen of de temperatuur wordt weergegeven in Celsius of Fahrenheit.

1. Druk de toets Verlichting

Het display toont de temperatuur in de andere eenheid.

7.6.3 De Sabbat-modus activeren

In de Sabbat-modus zijn display, binnenverlichting en het waarschuwingssignaal voor de temperatuurbewaking gedeacti- veerd. De koeling functioneert normaal.

1. Druk de toets Aan/uit

Detemperatuurweergaveknippert4keer.

De Sabbat-modus is geactiveerd of gedeactiveerd. AlsdeSabbat-modusisgeactiveerd,schakeltdezena96uurautomatischuit.122 4445103123 Bediening Wijnkoelkasten

7.7 Instellingen voor elke temperatuurzone

Detemperatuurvanelketemperatuurzonekanwordeningesteldtussen5°Cen20°C(41°Fen68°F). Alsuwwijnkoelkasttweetemperatuurzoneshee,zijnertoetsenVerhogenenVerlagenvoorelkezone(afb. en , op pagi- na12).InditgevalvoertudevolgendeinstellingenvoorelkezoneuitmetbehulpvandedesbetreendetoetsenVerhogen en Verlagen . OPMERKING:

• Indien de temperatuurzones boven elkaar liggen, moet de temperatuur voor de onderste zone altijd even hoog of hoger zijn dan de temperatuur voor de bovenste zone.

• Hettoestelwerkthetbestealshettemperatuurverschiltussenbeidezonestenminste4°C(39°F)bedraagt.

7.7.1 De ingestelde temperatuur weergeven

OPMERKING: Indien het toestel voor het eerst wordt gebruikt of langere tijd niet is gebruikt, kan de binnentemperatuur verschillen van de ingestelde temperatuur. Zolang knippert de temperatuurweergave. Als de ingestelde temperatuur is bereikt, brandt de temperatuurweergave constant.

1. Druk kort op de toets Verhogen

Het display toont de ingestelde temperatuur.

Na5secondentoonthetdisplayweerdeactuelebinnentemperatuur.

7.7.2 Temperatuur instellen

1. Geef de ingestelde temperatuur weer door kort op de toets Verhogen

of de toets Verlagen te drukken.

2. Druk kort op de toets Verhogen

om de temperatuur te verhogen.

3. Druk kort op de toets Verlagen

om de temperatuur te verlagen.

Het display knippert terwijl u de instelling uitvoert.

Zodraudetemperatuurheeingesteld,toonthetdisplayweerdeactuelebinnentemperatuur.

7.7.3 De ventilator in-/uitschakelen (dynamische koelmodus of stille modus)

De ventilator kan in twee verschillende modi worden gebruikt:

• Stille modus: de ventilator draait alleen wanneer dit nodig is. Hij schakelt uit zodra de ingestelde temperatuur is bereikt.

• Dynamische koelmodus: de ventilator draait permanent om de vochtigheid en temperatuur te regelen. Op deze manier wordt een gelijkmatig klimaat in een temperatuurzone bereikt.

Er klinken vijf akoestische signalen.

De ventilator wordt in de dynamische koelmodus geschakeld.

2. Druk de toets Verhogen

Er klinken drie akoestische signalen.

De ventilator wordt in de stille modus geschakeld.

7.8 Temperatuurbewaking

Er klinkt een waarschuwingssignaal en de temperatuurweergave knippert in de volgende gevallen:

• Debinnentemperatuurvaneenzonewijktmeerdan5°Cafvandeingesteldetemperatuur

• De stroomvoorziening is voor langere tijd onderbroken geweest

• De deur is niet goed gesloten

• Dedeurstaatlangerdan60secondenopen Zokandetemperatuurnietongemerkttesterkdalenofstijgen,wateennegatiefeectopdekwaliteitvandewijnkanhebben. Zodrahettoesteldeingesteldetemperatuurheebereikt,houdthetalarmopenstoptdetemperatuurweergavemetknippe- ren. Zo schakelt u het alarmsignaal voortijdig uit:

1. Druk kort op de toets Aan/uit

Detemperatuurweergaveknipperttotdeingesteldetemperatuurisbereikt.Daarnabrandthetdisplayconstantengee aan dat het alarmsysteem weer actief is.4445103123 123 Wijnkoelkasten Problemen oplossen

8 Problemen oplossen Probleem Oorzaak Oplossing Toestel werkt niet • Het toestel is niet aangesloten op een stroomvoorziening

• Stroomonderbreker of zekering is doorgeslagen

• Sluit het toestel aan

• Het toestel is uitgeschakeld • Schakel het toestel in

• Stroomonderbreker of zekering is doorgeslagen

• Schakel de stroomonderbreker in

• Schakel de zekering in of vervang deze Toestel is niet koud genoeg • Temperatuur is niet correct inge- steld

• Controleer de ingestelde tempe- ratuur

• De omgevingstemperatuur zou een hogere temperatuurinstelling kunnen vereisen

• Stel een hogere temperatuur in

• Deur is vaak geopend • Open de deur niet vaker dan nodig

• Deur is niet goed gesloten • Sluit de deur correct

• Deur is niet hermetisch afgedicht • Controleer de deurafdichting en reinig of vervang deze Toestel schakelt automatisch in en uit • Kamertemperatuur is hoger dan gemiddeld

• Plaats het toestel op een koelere plek

• Het toestel is net gevuld met nieu- weessen

• Laat het toestel een tijdje werken tot de ingestelde temperatuur is bereikt

• Deur is vaak geopend • Open de deur niet vaker dan nodig

• Deur is niet goed gesloten • Sluit de deur correct

• Deur is niet hermetisch afgedicht • Controleer de deurafdichting en reinig of vervang deze124 4445103123 Reiniging en onderhoud Wijnkoelkasten

9 Reiniging en onderhoud WAARSCHUWING! Aanwijzingen met betrekking tot het gevaar voor ernstig letsel of de dood!

• Scheid het toestel van het elektriciteitsnet alvorens het te reinigen en onderhouden.

• Als de aansluitkabel van het toestel beschadigd is, moet deze, om gevaren te vermijden, worden vervangen doordefabrikant,diensklantenserviceofeengelijkwaardiggekwaliceerdpersoon.

• Dittoestelmaguitsluitendwordengerepareerddoorgekwaliceerdepersonen.Doorondeskundigerepara- ties kunnen grote gevaren ontstaan. Neem contact op met de klantenservice indien uw toestel moet worden gerepareerd. LET OP! Aanwijzingen met betrekking tot het gevaar voor materiële schade!

• Trek de stekker nooit aan de aansluitkabel uit de contactdoos.

• Reinig het toestel en scheid het van het elektriciteitsnet als het leeg is en u het een tijd niet wilt gebruiken. Laat de deur van het losgekoppelde toestel open om schimmelvorming te voorkomen.

9.1 Het toestel reinigen

• Reinig het toestel nooit onder stromend water of in afwaswater.

• Gebruik voor het reinigen geen bijtende reinigingsmiddelen of harde voorwerpen, aangezien het toestel hier- door beschadigd zou kunnen raken.

• Zorg ervoor dat de luchtinlaat- en -uitlaatopeningen van het toestel vrij zijn van verontreinigingen, zodat de aan de binnenruimte onttrokken warmte kan worden afgevoerd en het toestel niet beschadigd raakt. Reinig het toestel regelmatig (afb. , op pagina 6).

1. Maak het toestel leeg.

2. Schakel het toestel uit en trek de stekker uit het stopcontact.

3. Verwijder de draagroosters voor een optimale reiniging (afb.

4. Reinig de binnenzijde met een oplossing van warm water en bakpoeder. Deze moet bestaan uit circa twee eetlepels bak-

poeder op een halve liter water.

5. Veeg het bedieningspaneel slechts af met een licht vochtige doek.

6. Reinig de buitenzijde van het toestel met warm water en een mild reinigingsmiddel.

7. Veeg het schoon met zuiver water en droog het oppervlak af met een doek.

8. Reinig de draagroosters met een mild reinigingsmiddel.

9. Plaats de draagroosters.

9.2 Procedure in het geval van een stroomonderbreking of indien u afwezig bent

9.2.1 Stroomonderbreking

1. Vermijd het openen van de deur in het geval van een korte stroomonderbreking.

De binnentemperatuur zal niet sterk beïnvloed worden zolang de deur niet te vaak wordt geopend.

3. Alsdestroomgedurendelangeretijdisuitgeschakeld,dientugeschiktemaatregelentetreenomdeinhoudvanuw

toestel te beschermen.

9.2.2 Korte perioden van afwezigheid

1. Laathettoestelingebruikalsuminderdan3wekenafwezigbent.

9.2.3 Lange perioden van afwezigheid

1. Als het toestel meerdere maanden niet gebruikt wordt, haal de inhoud er dan uit.

2. Schakel het toestel uit en koppel het los van het elektriciteitsnet.

3. Reinig en droog de binnenzijde grondig.

4. Laat de deur open om geur- en schimmelvorming te voorkomen.4445103123 125

Wijnkoelkasten Het toestel verplaatsen

9.3 Controleer het waterpeil (vochtregeling)

Als uw toestel is uitgerust met een watertank, controleer het waterpeil en ververs het water dan regelmatig (afb. , op pagina 6).

1. Verwijder de watertank.

2. Leeg de watertank en reinig deze.

3. Vul de watertank voor 2/3 met water en plaats hem op het bovenste draagrooster.

4. Zorg ervoor dat de watertank stevig op het rooster staat zodat deze niet kan omvallen.

9.4 Het actieve-koollter vervangen

Alsuwtoestelisuitgerustmeteenactieve-koollter,vervangditdaneenmaalperjaardooreennieuwlter(afb. , op pagina 6):

1. Draaihetlter90°rechtsomoflinksomenverwijderhet.

2. Plaatseennieuwlter.

3. Draaihetlter90°rechtsomoflinksomtothetvastklikt.

10 Het toestel verplaatsen WAARSCHUWING! Aanwijzingen met betrekking tot het gevaar voor ernstig letsel of de dood!

• Verplaats en plaats het toestel met ten minste twee personen. 11 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de detailhandel of met het liaalvandefabrikantinuwland(dometic.com/dealer). Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:

• Een kopie van de factuur met de datum van aankoop

• De reden voor de claim of een beschrijving van de fout De garantie dekt productiefouten, materialen en onderdelen. De garantie dekt geen verbleking van het tentdoek en slijtage en schade als gevolg van uv-straling, onjuist gebruik, onopzettelijke schade, stormschade en permanent, semi-permanent of commercieel gebruik. De garantie dekt geen enkele vorm van gevolgschade. Neem voor claims contact op met uw dealer. Dit heegeeninvloedopuwwettelijkerechten. 12 Opbergen LET OP! Materiële schade!

• Berg de wijnkoelkast op een droge plaats op als deze niet in gebruik is.

• Berg de wijnkoelkast niet op als deze vochtig of nat is.

• Zorg altijd voor een goede ventilatie om vocht te voorkomen. 13 Afvoer Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken. Alsuhetproductdenitiefwegwiltdoen,vraagdanbijhetdichtstbijzijndeafvalverwerkingsbedrijfofuwdea- lernaardebetreendeafvoervoorschrien. Bescherm het milieu! Accu's en batterijen horen niet thuis in het huishoudelijke afval. Geef uw defecte accu's of verbruikte batterijen af bij de leverancier of bij een verzamelpunt.126 4445103123 Technische gegevens Wijnkoelkasten

Stroomsterkte (A) 0,6 1,2 1,4 1,4 Vermogen (W) 85 100 160 160 Verwarmer wintersys- teem (W) ≤80 ≤120 ≤120 ≤120 Displaypositie Buitenzijde, bovenaan voorzijde Buitenzijde, bovenaan voorzijde Binnenzijde, achter deur Binnenzijde, achter deur Binnenverlichting 0,15Wled,wit 2x0,15Wled,wit 2x0,15Wled,wit 2x0,15Wled,wit Montagetype Inbouw/vrijstaand Inbouw/vrijstaand Inbouw/in nis/ vrijstaand Inbouw/in nis/vrijstaand Stelpoten (mm) 80 80 80 80 Afmetingen (b x h x d mm/inch) 295 x 863 x 615 /

C20G C50G C101G C125G Afmeting (breedte - aantalessen) 30cm-20 60cm-54 60cm-100 60cm-125 Totale bruto-inhoud/ opslagvolume (l) 62/57 152/134 315/286 390/350 Max.aantalessenbij uittrekbare draagroos- ters/legplanken 20/26 50/66 101/149 125/182 Aantal compartimenten 1 1 1 1 Wijntemperatuurregel- systeem Enkel Enkel Enkel Enkel Aantal deuren 1 1 1 1 Standaard deurope- ning Links Links Links Links Deuropeningshoek 180° 180° 110° 110° Draagroosters 4 uittrekbare 4 uittrekbare 6 uittrekbare 8 uittrekbare Energieverbruik (kWh/ jaar)

Stroomsterkte (A) 0,6 1,2 1,4 1,4 Vermogen (W) 85 100 160 160 Verwarmer wintersys- teem (W) ≤80 ≤120 ≤120 ≤120 Displaypositie Binnenzijde, achter deur Binnenzijde, achter deur Binnenzijde, achter deur Binnenzijde, achter deur Binnenverlichting 6x0,05Wled,wit 6x0,05Wled,wit 12x0,05Wled,wit 15x0,05Wled,wit Montagetype Inbouw/vrijstaand Inbouw/vrijstaand Inbouw/in nis/ vrijstaand Inbouw/in nis/vrijstaand Stelpoten (mm) 80 80 80 80 Afmetingen (b x h x d mm/inch) 295 x 820 x 615 /

x 24¾ Nettogewicht (kg/lb) 26/57 41/90 69,5/153 78,5/173 Brutogewicht (kg/lb) 28/62 45/99 75/165 90/198 E7FG E16FG E18FGB E28FG Afmeting (breedte - aantalessen) 15cm-7 30cm-20 60cm-18 40cm-28 Totale bruto-inhoud/ opslagvolume (l) 22/19 62/52 52/46 90/75 Max.aantalessenbij uittrekbare draagroos- ters/legplanken 7/n.v.t. 16/19 18/n.v.t. 28/33 Aantal compartimenten 1 2 1 2 Wijntemperatuurregel- systeem Enkel Enkel Enkel Enkel Aantal deuren 1 1 1 1 Standaard deurope- ning Links Links Verticaal Links Deuropeningshoek 180° 180° 105° 180° Draagroosters 6 zwarte rekken 5 uittrekbare 2 uittrekbare 5 uittrekbare Energieverbruik (kWh/ jaar)

≤80 ≤50 ≤80 Displaypositie Binnenzijde, achter deur Binnenzijde, achter deur Binnenzijde, achter deur Binnenzijde, achter deur Binnenverlichting 3x0,05Wled,wit 12x0,05Wled,wit 6x0,05Wled,wit 12x0,05Wled,wit Montagetype Inbouw Inbouw/vrijstaand Volledig geïntegreerd Inbouw/vrijstaand Stelpoten (mm) 80 80 10 80 Afmetingen (b x h x d mm/inch) 148 x 820 x 570 /

x 24¾ Nettogewicht (kg/lb) 18,5/40 31,5/69 30,5/67 36,5/80 Brutogewicht (kg/lb) 20/44 39/86 35/77 39/86 E40FGD E45FG E49FGB E91FG Afmeting (breedte - aan- talessen) 60cm-40 60cm-54 60cm-49 60cm-100 Totale bruto-inhoud/ opslagvolume (l) 124/115 152/125 142/116 315/275 Max.aantalessenbij uittrekbare draagroos- ters/legplanken 40/55 45/61 49/49 91/123 Aantal compartimenten 2 2 2 2 Wijntemperatuurregel- systeem Twin Enkel Enkel Twin Aantal deuren 2 1 1 1 Standaard deuropening - Links Links Links Deuropeningshoek 180° 180° 105° 110° Draagroosters 11 uittrekbare 5 uittrekbare 4 uittrekbare, 1presentatieplateau 7 uittrekbare, 1 serveerlade Energieverbruik (kWh/ jaar)

Stroomsterkte (A) 1,2 1,2 1,2 1,4 Vermogen (W) 100 100 100 160 Verwarmer wintersys- teem (W) ≤80 ≤120 ≤120 ≤120 Displaypositie Binnenzijde, achter deur Binnenzijde, achter deur Binnenzijde, achter deur Binnenzijde, achter deur Binnenverlichting 12x0,05Wled,wit 12x0,05Wled,wit 10x0,05Wled,wit 24x0,05Wled,wit Montagetype Inbouw/vrijstaand Inbouw/vrijstaand Volledig geïntegreerd Inbouw/in nis/vrijstaand Stelpoten (mm) 80 80 10 80 Afmetingen (b x h x d mm/inch) 595 x 820 x 615 / 23½ x 32¼ x 24¼ 595 x 820 x 615 / 23½ x 32¼ x 24¼ 590 x 885 x 600 / 23¼ x 34

E115FG Afmeting (breedte - aantalessen) 60cm-125 Totale bruto-inhoud/ opslagvolume (l) 390/338 Max.aantalessenbij uittrekbare draagroos- ters/legplanken 115/155 Aantal compartimenten 2 Wijntemperatuurregel- systeem Twin Aantal deuren 1 Standaard deurope- ning Links Deuropeningshoek 110° Draagroosters 10 uittrekbare, 1 serveerlade Energieverbruik (kWh/ jaar)

x 24¾ Nettogewicht (kg/lb) 92,5/204 Brutogewicht (kg/lb) 104/229 Meer informatie over het product is beschikbaar via de QR-code op het energielabel (afb. , op pagina 3). 15 Auteursrecht © 2020 Dometic Group. De opmaak van de inhoud van deze handleiding is beschermd door auteursrecht en intellectueel ei- gendom. Het onderliggende technische ontwerp en de producten erin kunnen beschermd zijn door intellectueel eigendom, octrooi of aangevraagd octrooi. De in deze handleiding genoemde handelsmerken zijn eigendom van Dometic Sweden AB. Alle rechten voorbehouden.130 4445103123 Vinkøleskabe
