Tipo di prodotto	Cantina vini da invecchiamento
Marchio	Dometic
Modello	Elegance E40FGD
Capacità (bottiglie)	40 (con ripiani scorrevoli) / 55 (stoccaggio max)
Dimensioni (L x A x P)	595 x 820 x 615 mm
Peso netto	46,5 kg
Alimentazione elettrica	220-240 V~ / 50 Hz / 1 P
Classe climatica	SN - ST
Intervallo di temperatura	5°C a 20°C (41°F a 68°F)
Numero di zone di temperatura	2 zone indipendenti
Sistema di climatizzazione	Doppio (due zone, raffreddamento dinamico)
Porta	Doppia porta, raggi UV, cerniera reversibile, angolo 180°
Ripiani	11 ripiani scorrevoli
Illuminazione interna	12 LED bianche (0,05 W ciascuna), modalità standard e vetrina
Sbrinamento	Automatico
Refrigerante	R600a
Consumo energetico annuo	109 kWh/anno
Classe energetica	A+
Livello sonoro	42 dB(A)
Funzioni speciali	Modalità Sabbath, allarme temperatura e porta, memoria temperatura, filtro a carbone attivo, serbatoio d'acqua (opzione)
Tipo di installazione	Incasso o libera installazione
Piedini regolabili	Sì (80 mm)
Sicurezza	Blocco porta, avvertenze di sicurezza per bambini
Manutenzione	Pulizia interna con soluzione di acqua e lievito chimico, sostituzione annuale del filtro a carbone
Informazioni generali	Garanzia legale, manuale scaricabile tramite QR code

Domande frequenti - Elegance E40FGD DOMETIC

Come regolare la temperatura della cantina vini?

Utilizzare i tasti su e giù corrispondenti a ciascuna zona. La temperatura può essere regolata da 5°C a 20°C con incrementi di 1°C. Premere brevemente il tasto per visualizzare la temperatura impostata, quindi regolare.

Cosa fare in caso di blackout?

Evitare di aprire la porta. La temperatura interna rimane stabile se la porta rimane chiusa. Dopo un'interruzione, attendere da 3 a 5 minuti prima di riaccendere l'apparecchio.

Come invertire il senso di apertura della porta?

Per alcuni modelli è possibile modificare il lato di apertura. Seguire i passaggi illustrati nel manuale (figure da 18 a 46 a seconda del modello). La maniglia deve essere montata sul lato opposto alla cerniera.

Perché l'allarme suona e la temperatura lampeggia?

Ciò indica uno scostamento di temperatura superiore a 5°C rispetto al valore impostato, una porta aperta da più di 60 secondi o un blackout. Verificare la chiusura della porta e che la temperatura si stabilizzi.

Come attivare la modalità Sabbath?

Premere contemporaneamente i tasti accensione/spegnimento e illuminazione per almeno 5 secondi. Lo schermo lampeggia 4 volte. La modalità disattiva l'illuminazione, il display e l'allarme, ma la refrigerazione continua. Si disattiva automaticamente dopo 96 ore.

Qual è la capacità massima in bottiglie?

Con i ripiani scorrevoli standard, la capacità è di 40 bottiglie. Utilizzando ripiani di stoccaggio rinforzati (accessori), è possibile raggiungere 55 bottiglie.

Come pulire l'interno della cantina?

Scollegare l'apparecchio. Rimuovere i ripiani. Pulire l'interno con una soluzione di acqua calda e lievito chimico (2 cucchiai per 0,5 L di acqua). Non utilizzare prodotti abrasivi. Asciugare il pannello di controllo con un panno leggermente umido.

Con quale frequenza sostituire il filtro a carbone attivo?

Il filtro a carbone attivo deve essere sostituito una volta all'anno. Ruotare il filtro di 90°, rimuoverlo, inserire il nuovo e ruotarlo nuovamente di 90° fino al suo innesto.

Posso incassare la cantina sotto un piano di lavoro?

Sì, il modello E40FGD può essere incassato. Rispettare le dimensioni di installazione (altezza nicchia 820-890 mm) e assicurare una ventilazione adeguata. La griglia di ventilazione anteriore non deve essere ostruita.

Come risparmiare energia con questo apparecchio?

Aprire la porta il meno possibile e chiuderla rapidamente. Pulire regolarmente il condensatore. Posizionare l'apparecchio lontano da fonti di calore e dal sole. Utilizzare la modalità silenziosa se il clima interno è stabile.

MANUALE UTENTE Elegance E40FGD DOMETIC

Armário climatizzato paraVINHOS

Cantina climatizzata per vini

Istruzioni di montaggio e d'uso

Wijnkoelkast

Prima della messa in funzione del dispositivo leggere accuramente quello manuale di istruzioni. Conservarlo in un luogo sicuro per riferimento futuro. Nel caso in cui il dispositivo venga consecnato a un altro utente, consegnareanche il manuale di istruzioni.

Il produttore declina agli responsabilità per eventuali danni risultanti da una destinazione d'uso non conforme o un uso scorretto.

Indices

1 Spiegazione dei symboli 99

2 Istruzioni generali per la sicurezza 99

3 Dotazione 100

4 Conformità d'uso. 100

5 Descrizione delle caratteristiche tecniche 100

5.2 Regolazione della temperatura 101

5.3 Caratteristica. 101

6 Montaggio e collegamento 102

6.1 Posizione montaggio 102

6.2 Disimballaggio 102

6.3 Ventilazione 102

6.4 Regolazione dei piedini 102

6.5 Cambio del lato di aperture della porta 102

6.6 Montaggio della maniglia della porta 102

6.7 Regolazione della griglia di ventilazione 103

6.8 Collegamento elettrico 103

6.9 Incasso degli apparecchi 103

6.10 Installazione di modelli da incasso (E18FGB, E49FGB). 103

7 Funzionamento 104

7.1 Prima del primo uso 104

7.2 Consiglio per il risparmio energetico 104

7.3 Posizionamento delle bottiglie 104

7.4 Elementi di commande e display 105

7.5 Accensione espegnimento dell'apparecchio 105

7.6 Impostazioni generali 105

7.6.1 Impostazione dell'illuminazione interna a LED (modalità standard o modalità vetrina) 105

7.6.2 Impostazione dell'unità (jC o jF) 105

7.6.3 Impostazione della modalità Sabbat 105

7.7 Impostazioni per ciascuna zona di temperatura 106

7.7.1 Visualizzazione della temperatura impostata 106

7.7.2 Regolazione della temperature 106

7.7.3 Accensione e spegnimento della ventola (modalità di raffreddamento dinamico o modalità silenziosa) 106

7.8 Monitoraggio della temperatura 106

8 Risoluzione dei problemi 107

9 Pulizia e manutenzione 108

9.1 Pulizia dell'apparecchio 108

98

9.2 Procedura in caso di mancanza di corrente o periodi di assenza 108
9.2.1 Interruzione di corrente 108
9.2.2 Brevi periodi di assenza 108
9.2.3 Lungi periodi di assenza 108
9.3 Controllo del livello dell'acqua (controllo dell'umidità) 109
9.4 Sostituzione del filtro a carboni attivi 109
10 Spostamento dell'apparecchio 109
11 Garanzia 109
12 Conservazione 109
13 Smaltimento 109
14 Specifiche tecniche 110
15 Copyright 113

1 Spiegazione dei symboli

AVVERTENZA!

Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni gravi o mortali.

ATTENZIONE!

Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni di entità lieve o moderata.

AVVISO!

Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose.

NOTA:

Informazioni integranti relative all'impiego del prodotto.

2 Istruzioni generali per la sicurezza

AVVERTENZA!

Istruzioni relative al rischio di morte o di lesioni gravi!

• Utilizzare il dispositivo solamente in conformità all'uso previsto.
• Nell'appareccchio non conservare sostanze explosive come ad es. bombolette spray con gas propellente.
• Controllare che i bambini non giochino con l'apparecchio.
  Non mettere in funzione l'apparecchio se presenta danni visibili.

AVVISO!

Istruzioni relative al rischio di danni materiali!

Nonutilizzareaccessori non consigliataldproduttore.

Il produttore non si assume nessuna responsabilità per anni nei seguenti casi:

• errors di montaggio o di allacciamento
• danneggiamento del prodotto per cause meccaniche
• modifiche al prodottoswana esplicita autorizzazione del produttore
  impiego per fini diversi rispetto a quelli descritti nel manuale di istruzioni.

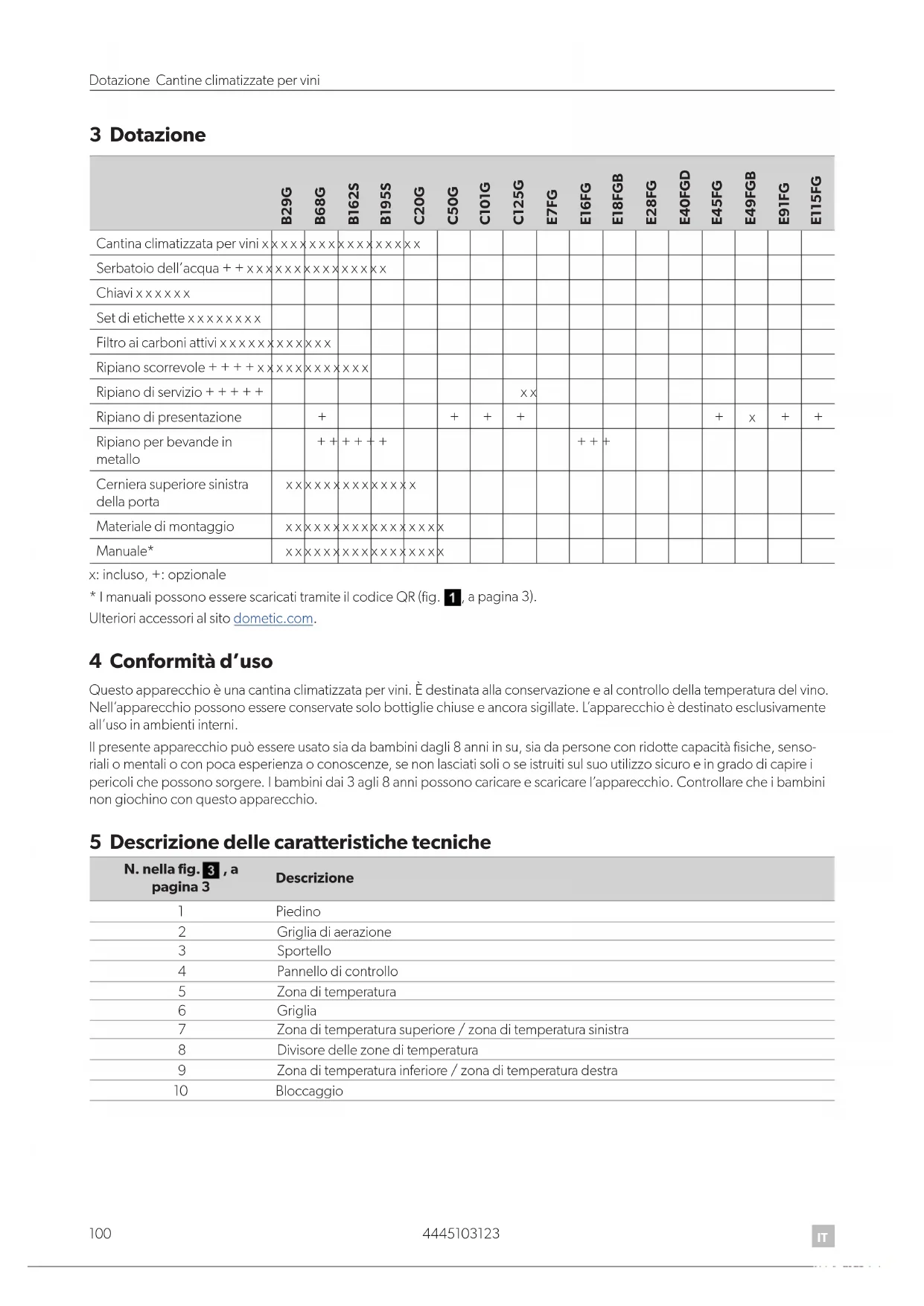

3 Dotazione

B29G

B68G

B162S

B195S

C20G

C50G

C101G

C125G

E7FG

E16FG

E18FGB

E28FG

E40FGD

E45FG

E49FGB

E91FG

E115FG

Cantina climatizzata per vini x

xxx

xxxx

xxxx

xxxx

xx

Serbatoio dell'acqua ++xxx

xxx

xxxx

xxxx

xx

Chiavi xxxxxx

Set di etichette xxxxxx x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x xx x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

Filtro ai carboni attivi xxxxxx xxxx

xxx

xxx

Ripiano scorrevole +++++xxx

xxx

xxxx

xxxx

xxx

Ripiano di servizio +++++

xx

Ripiano di presentazione

+

+

+

+

+

x

+

+

Ripiano per bevande in metallo

++

+++

+

++

+

Cerniera superiore sinistra della porta

xx

xxxx

xxxx

xxxx

xx

Materialie di montaggio

xx

xxxx

xxxx

xxxx

xxxx

xx

Manuale*

xx

xxxx

xxxx

xxxx

xxxx

xx

x: incluso, +: opzionale
* I manualei possono essere scaricati tramite il codice QR (fig. 1, a pagina 3).
Ulteriori accessorialito dometic.com.

4 Conformità d'uso

Questo appearecchio è una cantina climatizzata per vini. É destinata alla conservazione e al controllo della temperatura del vino. Nell'apparecchio possono essere conservate solo bottiglie chiuse e alcora sigillate. L'apparecchio è destinato esclusivamente all'uso in ambienti interni.

Il presente apparecchio vu esere usato si da bambini dagli 8 anni in su, sia da persone con ridotte capacità fisiche, sensoriali o mentali o con poca esperienza o conoscenze, se non lasciati soli o se struiti sul suo utilizzo sicuro e in grado di capire i pericolì che possono sorgere. I bambini dai 3 agli 8 anni possocono caricare e scaricare l'apparecchio. Controllare che i bambini non giochino con questo apparecchio.

5 Descrizione delle caratteristiche tecniche

N. nella fig. 3 , a pagina 3	Descrizione
1	Piedino
2	Griglia di aerazione
3	Sportello
4	Pannello di controllo
5	Zona di temperatura
6	Griglia
7	Zona di temperatura superiore / zona di temperatura sinistra
8	Divisore delle zone di temperatura
9	Zona di temperatura inferiore / zona di temperatura destra
10	Bloccaggio

La cantina climatizzata per vini è disponibile in 17 modelli, veti "Dotazione", a paglia 100 e "Specifiche tecniche", a paglia 110.

Il nome del modello della cantina climatizzata per vini include le seguenti informazioni:

Esempio : E 49 FGB
	B: Basic	Numero massimo di bottiglia	F: penso telaio
	C: Classic	da conservare	G: vetro
	E: Elegance		S: piano
			B: integrato
			D doppiia porta

L'apparecchio è dotato in fabbrica di ripiani rimovibili per la conservazione delle bottiglie. É possibile augmentare la capacité utilizzando i ripiani rinforzati disponibili come accessori.

A seconda del modello sono disponibili ripiani scorrevoli, ripiani di presentazione e ripiani di servizio (vedi "Dotazione", a pagina 100).

5.2 Regolazione della temperatura

La temperatura è regolabile con i pulsanti sensore a intervalli di 1^ o 1^ . Lesezioni a temperatura regolabile vengono raffreddate o riscaldate in modo automatico per raggiungere o mantenere la temperatura impostata. É possibile utilizzato una ventola per mantenere un clima interno costante, come in una cantina (modalità di raffreddamento dinamico).

Alcuni modelli prevedono due zone di temperatura regolabili separate (vedi "Specifiche tecniche", a pagina 110).

5.3 Caratteristiche

Tutti modelli di cantina climatizzata per vini sono dotati di:

• porta resistente ai raggi UV con cerniera reversible
• sbrinamento automatico
• pulsanti sensore
• display per l'impostazione della temperatura
• display per la temperatura di conservazione
• display per la temperatura ^ C / ^ F
• una illuminazione interna LED con due modi operativi
• funzione di memoria della temperatura: la temperatura impostata è salvataanche con l'apparecchio spento
  monitoraggio della temperatura: viene emesso un segnale acustico e il display della temperatura lampeggia se la temperatura interna在哪an un notevole scostamento alla temperatura impostata
  modalita Sabbat
• planta di allarme temperatura - visivo e acustico
• sistema di allarme porta - acustico.

Per ulteriori attrezzature come la serratura e un filtro a carboni attivi vedi "Dotazione", a pagina 100.

6 Montaggio e collegamento

AVVERTENZA!

Istruzioni relative al rischio di morte o di lesioni gravi!

• Spostare e sistemare l'apparecchio in almeno due persone.

AVVISO!

Istruzioni relative al rischio di danni materiali!

Non installare l'apparecchio in un punto esposto alla luce diretta del sole o a fonti di calore intense (apparecchi di riscaldamento, forn ecc.).
- Installare l'apparecchio esclusivamente in ambienti chiusi, mai all'aria aperta.
- Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.

6.1 Posizione montaggio

Per la scelta del luogo di montaggio prestare attenzione a quanto segue.

L'apparecchio dovrebbbe essere installato nella parte più fredda del locale, lontano da fonti di calore (forni, apparecchi di riscaldamento o radiatori).
- Il luogo di installmentone nondevese nere umido ne bagnato.
L'apparecchio non deve essere esposto alla luce del sole diretta. Questo puo danneggiare il rivestimento acrilico e portare ad un magiore consumo energetico.
Il pavimento devesse piano e sufficientemente stabile per reggere l'apparecchio a piano carico.
L'apparecchio deve essere sufficientemente ventilato. Le fissure di ventilatione sul lato anterio dell'apparecchio non devono essere coperte.
- Rispettare le dimensioni di installmente, vedi Specifiche tecniche.

6.2 Disimballaggio

1. Rimuovere tutti i materiali d'imballaggio interni ed esterni prima dell'installazione.

6.3 Ventilazione

AVVISO!

• Assicurarsi che le fissure di ventilazione rimangano libere durante l'installazione.
  Le fissure di ventilazione ostruite provocano un maggiore consumo di corrente e possono danneggiare l'apparecchio.
  Si noti che il modello E7FG necessita di almeno 30mm di spazio sul lato posteriore per la ventilazione (fig. 9, a pagina 5).

6.4 Regolazione dei piedini

1. Mettere in piano I'apparecchio regolando i piedini (fig. 11, a pagina 5).

6.5 Cambio del lato di aperture della porta

E possible cambiere il lato di apertura della porta in modo tale da poterla aprire da sinistra invece che da destra. Per invertire la porta seguire i passi indicati nelle figure citate:

• Inversione della porta per E18FGB e E49FGB (dalla fig. 18, a pagina 7 alla fig. 21a pagina 7)
• Inversione della porta per B29G e B68G (dalla fig. 22, a pagina 8 alla fig. 26a pagina 8)
  Inversione della porta per E7FG, E16FG, E28FG, E45FG, C20G e C50G (dalla fig. 27, a pagina 9 alla fig. 34, a pagina 9)
  Inversione della porta per B162S, B195S, C101G, C125G, E91FG, E115FG (dalla fig. 35, a pagina 10 alla fig. 46, a pagina 11)

6.6 Montaggio della maniglia della porta

Montare la maniglia della porta sul lato opposto alla cerniera. Per accedere ai fori, sollevare parzialmente la guarnizione all'interno della porta (fig. 10, a pagina 5).

6.7 Regolazione della griglia di ventilazione

1. Regolare l'altezza della griglia di ventilazione (fig. 13, a pagina 6).

6.8 Collegamento elettrico

AVVISO!

• Dopo il trasporto lasciare l'apparecchio in posizione verticale per circa 2 ore prima di collegarlo all'alimentazione elettrica. Altrimenti possono presentarsi problemi di funzionamento delsystema di raffreddamento.

Durante il collegamento dell'apparecchio prestare attenzione alleindicazioni seguenti.

• Collegare l'apparecchio ad un circuito protetto con 15 A.
• Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili.
  Far controllare la presa e il circuito di alimentazione da un elettricista qualificato per assicurarsi che la presa sa messa a terra correttamente. Non utilizzare una prolunga o una presa di corrente multipla.
• Il cavo delve poggiarare saldamente dietro l'apparecchio e non delve essere posato o appeso alla protezione.
  Assicurarsi che il cavo di alimentazione non venga attorcigliato spingendo l'apparecchio in posizione.

6.9 Incasso degli apparecchi

Tutti i modelli autonomi possono essere incassati sua ricerca un piano di lavoro di altezza compresa tra 820mm e 890mm , sua in mezzo ad altri mobili. Per incassare la cantina climatizzata per vini, rispetto le dimensioni di installatione e assicurarsi che la porta si apra e si chiuda correttamente nella posizione scelta. Assicurarsi che l'installazione non blocchi la griglia di ventilazione anteriore.

Si noti che il modello E7FG necessita di almeno 30mm di spazio sul lato posteriore per la ventilazione (fig. 9, a pagina 5).

AVVISO!

Se l'apparecchio è completamente integrato dietro un battiscopa:

assicurarsi che le aperture di ventilatione nel battiscopa abbiano una sezione trasversale di almeno 300~cm2
- rimuovere le griglie di ventilazione per far si che non ostacolino la dispersione dell'aria calda.

6.10 Installazione di modelli da incasso (E18FGB, E49FGB)

Osservare le dimensioni di installatione (fig. 7, a pagina 5 e fig. 8; pagina 5).

L'apparecchio è dotato di un sistema di ventilazione integrato per la dispersione automatica dell'aria calda. L'aria viene aspirata,.
sotto la porta dell'apparecchio e fuoriesce alla parte superiore della porta.

AVVISO!

L'ingresso e I'uscita dell'aria non devono essere coperti o bloccati in alcun modo.

Dopo I'installazione assicurarsi che lo sportello dell'apparecchio si apra e si chiuda correttamente.

Fissare I'apparecchio all'interno dell'armadio.

1. Aprière la porta frontale.
2. Apriere i due tappi di copertura sul lato opposto della cerniera.
3. Serrare le viti atraverso la staffa di fissaggio.
4. Avitare la staffa di fissaggio all'interno del mobile per fissare l'apparecchio nella nicchia (fig. 12, a pagina 6).

7 Funzionamento

AVVERTENZA!

Istruzioni relative al rischio di morte o di lesioni gravi!

Non utilisezare mai l'apparecchio in ambienti in cui sono immagazinate sostanze inflammabili o in cui si sono formati gas combustibili. Le scintille del motore potrebbero inflammarli.
- Nell'apparecchio non conservare sostanze explosive come ad es. bombolette spray con gas propellente.
- Conservare le chiavi lontano alla portata dei bambini.
- Controllare che i bambini non giochino con l'apparecchio.
Non mettere in funzione l'apparecchio se presenta danni visibili.

AVVISO!

Istruzioni relative al rischio di danni materiali!

• All'internalo del frigorifero non devono essere collocati disposittivi elettrici.
• Non utilizzato accessori non consigliati dal produttore.
  Non estrarre mai la spina dalla presa tirando il cavo di collegamento.

7.1 Prima del primo uso

AVVISO!

Prima di utilizzato l'apparecchio per la primaolta:

per motivi igienici, pulire l'apparecchio all'interno e all'esterno (vedi "Pulizia e manutenzione", a pagina 108).
controllare che la tensione di esercizio corrisponda alla tensione di rete (vedi targhetto).

7.2 Consigli per il risparmio energetico

Non apriere l'apparecchio più spesso del necessario.
Non lasciare la porta aperta più del necessario.
- Ad intervalli regolari, eliminare dal condensatore polvere ed eventuali impurita.

7.3 Posizionamento delle bottiglie

AVVISO!

• Conservare solo vino in bottiglie chiuse e ancora sigillate.
  Non sovraccaricare l'apparecchio.
  Non coprire ripiani con fogli di alluminio o other oggetti, in quanti ci ostacola la circolazione dell'aria.
• Se si desidera impilare le bottiglie, utilizzato sempre i ripiani rinforzati (accessorio).

AVVISO!

Per le cantine climatizzate per vini con ripiani scorrevoli:

assicurarsi che la porta sa complemente aperta quando si estraggono i ripiani sui cuscinetti a rulli. Altrimenti la guarnizione della porta cui danneggiarsi
non mettere piu di due strati di bottiglie su un ripiano scorrevole (fig. 5 , a pagina 4)
- rispetto il numero di bottiglie consentito a seconda della larghezza dello scaffale (fig. 5, a pagina 4).

Per ottimizzare lo spazio, vedi l'esempio fornito (fig. 4, a pagina 4). L'esempio si riferisce a bottiglie di Bordeaux standard (fig. 6 a pagina 4).

7.4 Elementi di lavoro e display

N. nelle fig. da 47 49, a pagina 12	Simbolo Descrizione
1	O	Pulsante On / Off
2		Pulsante della luce
3	- / - / -	Display della temperatura (solo zona superiore o zona sinistra)
4		Pulsante Su (solo zona superiore o zona sinistra)
5		Pulsante Giù (solo zona superiore o zona sinistra)
6		Display della temperatura (zona inferiore o a destra)
7		Pulsante Su (zona inferiore o a destra)
8		Pulsante Giù (zona inferiore o a destra)

7.5 Accensione e spagnimento dell'apparecchio

1. Premere brevamente il pulsante ON/OFF
   L'apparecchio è acceso.
2. Premere il pulsante ON/OFF for almeno 5 secondi.
   L'apparecchio è spento.

7.6 Impostazioni generali

7.6.1 Impostazione dell'illuminazione interna a LED (modalità standard o modalità vetrina)

L'illuminazione interna a LED ha due diverse modalità.

• Modalità Standard: l'illuminazione interna si accende se la porta è aperta.
• Modalità Vetrina: L'illuminazione interna è sempre accesa.
• Premere brevamente il pulsante della luce
  La modalità di illuminazione passa alla modalità standard alla modalità vetrina o viceversa.

7.6.2 Impostazione dell'unità (°C o°F)

É possibile selezionare se la temperatura viene visualizzata in gradi Celsius o Fahrenheit.

1. Premere il pulsante della luce per almeno 5 secondi.
   Il display在哪的温度下，哪些物质在该温度时可以发生反应？

7.6.3 Impostazione della modalità Sabbat

In modalità Sabbat sono disattivati il display, l'illuminazione interna e il segnale acustico di monitoraggio della temperatura. Il raffreddamento funziona normalmente.

1. Premere insieme il pulsante ON/OFF e il pulsante della luce er almeno 5 secondi.
   L'indicatore di temperatura lampeggia 4 volte.
   La modalità Sabbat viene attivata o disattivata.

Quando la modalita Sabbat è attenuata, si spagne automaticamente dopo 96 ore.

7.7 Impostazioni per ciascuna zona di temperatura

La temperatura di ciascuna zona cui si sono impostata tra i 5^ e i 20^ (41°F e 68°F).

Se la cantina climatizzata per vini preve de due zone di temperatura, sono presenti un pulsante Su e un pulsante Giu per ogni zona (fig. 48 e 49, a pagina 12). In quello caso effettuate le seguenti impostazioni separatamente per ogni zona utilizzando i pulsanti Su e Giu

NOTA:

• Se le zone di temperatura sono una sopra l'altra, la temperatura della zona inferiore deve essere sempre uguali o superiore a quella della zona superiore.
  L'apparecchio funzione al meglio se la differenza di temperatura tra le due zone è di almeno 4^ (39°F).

7.7.1 Visualizzazione della temperatura impostata

NOTA:

quando si utilizes l'apparecchio per la prima volta o se non viene utilizzato per un lungo periodo di tempo, la temperature interna potrebbe differire da quella impostata. Finché noniene raggiunta, la visualizzazione della temperature lampeggia. Una volta raggiunta la temperature impostata, non lampeggerà più, ma sera fissa.

1. Premere brevamente il pulsante Su o Giu
   Il display在哪拉 la temperatura impostata.
   Dopo 5 secondi il display在哪stra nuovamente la temperatura interna attuale.

7.7.2 Regolazione della temperatura

1. Visualizzare la temperatura impostata premendo brevamente il pulsante Su o Giu
2. Premere brevamente il pulsante Su per augmentare la temperatura.
3. Premere brevamente il pulsante Giu per diminuire la temperatura.

Il display lampeggia quando si effettua l'impostazione.
Dopo aver impostato la temperatura, il display visualizza nuovamente la temperatura interna corrente.

7.7.3 Accensione e spegnimento della ventola (modalità di raffreddamento dinamico o modalità silenziosa)

La ventola può essere azionata in due modalità diverse.

• Modalità silenziosa: la ventola gira solo quando necessario. Si spegne al raggiungimento della temperatura impostata.

• Modalità di raffreddamento dinamico: la ventola gira continuamente per regolare l'umidità e la temperatura. In quello modo si raggiunge un clima omogeneo all'interno di una zona di temperatura.

• Premere il pulsante Giu per almeno 5 secondi.

Vengono emessi cinque segnali acustici.
La ventola passa alla modalità di raffreddamento dinamico.

1. Premere il pulsante Su per almeno 5 secondi.

Vengono emessi tre segnali acustici.
La ventola passa alla modalità silenziosa.

7.8 Monitoraggio della temperatura

Viene emesso un segnale acustico e il display della temperatura lampeggia nei casi seguenti:

la temperatura interna di una zona在哪 uno scostamento di essere 5^ alla temperatura impostata,
- si è verificata una prolongata interrupzione dell'alimentazione di tensione,
- la porta non è stata chiusa correttamente,
- la porta è aperta per altre 60 secondi.

In tal mode la temperatura non pou subire inavvertamente augmenti o diminuzioni troppo bruschi che compromettere bberno la qualita del vino. Se l'apparecchio ha raggiunto la temperatura impostata, cessa l'allarme e l'indicazione della temperatura cessa di lampeggiare.

Per disattivarepreventivamente il segnale acustico:

1. Premere brevamente il pulsante ON/OFF

√ L'indicazione della temperatura lampeggia finché non viene raggiunta la temperatura impostata. Dopodiché l'indicazione é accesa costamente e segnala che il systemà di allarme è nuovamente attivo.

8 Risoluzione dei problemi

Problema Motivo Soluzione
L'apparecchio non funziona • L'apparecchio non è collegato alla rete elettrica • è saltato l'interruttore di sicurezza o un fusabile	Chio non è collegato alla rete elettrica • è saltato l'interruttore di sicurezza o un fusabile	Collegare l'apparecchio
	• L'apparecchio è spento • Accendere l'apparecchio	apparecchio
	• è saltato l'interruttore di sicurezza o un fusabile	Accendere l'interruttore di sicurezza • Accendere o sostituire il fusabile
L'apparecchio non è abbastanza freddo • La temperature non è impostata correttamente	La temperature non è impostata correttamente	Controllare la temperature impostata
	• La temperature ambiente potreb- be richiedere un'impostazione di temperatura più elevata	• Impostare una temperature supe- riore
	• La porta è stata aperta spesso • Non aprire la porta più spesso del necessario
	• La porta non è stata chiusa corretta- mente	Chiudere correttamente la porta
	• La guarnizione della porta non chiude ermeticamente	Controllare, pulire o sostituire la guarnizione della porta
L'apparecchio si accende e si spegne da solo	• La temperature ambiente è superio- re alla media	Mettere l'apparecchio in un luogo più fresco
	• L'apparecchio è stato recentamente riempito con nuove bottiglie	Lasciare lavorare l'apparecchio per un po' di tempo fatto al raggiungi-ippo della temperature impostata
	• La porta è stata aperta spesso • Non aprire la porta più spesso del necessario
	• La porta non è stata chiusa corretta- mente	Chiudere correttamente la porta
	• La guarnizione della porta non chiude ermeticamente	Controllare, pulire o sostituire la guarnizione della porta

9 Pulizia e manutenzione

AVVERTENZA!

Istruzioni relative al rischio di morte o di lesioni gravi!

• Scollegare l'apparecchio alla rete elettrica prima della pulizia e della manutenzione.
• Per evitare possibili pericoli legati alla sicurezza, se il cavo di collegamento del presente apparecchio è danneggiato delve essere sostituito dal produttore, dal suo servizio assistenza clienti oppure da personale ugualmente qualificato.
• Questo apparecchio può essere riparato solo da personale qualificato. Le riparazioni effettuate in modo scorretto possono causare gravi pericoli. Per le riparazioni rivolgersi al servizio assistenza clienti.

AVVISO!

Istruzioni relative al rischio di danni materiali!

Non estrarre mai la spina alla presa tirando il cavo di collegamento.
- Pulire l'apparecchio e scollegarlo alla rete elettrica se è vuoto e non sare necessario utilizzato per un certo periodo di tempo. Lasciare aperta la porta dell'apparecchio scollegato per evitare la formazione di muffa.

9.1 Pulizia dell'apparecchio

AVVISO!

Non lavare mai l'apparecchio sotto acqua corrente o in lavastoviglie.
Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi perché potrebbero danneggiare l'apparecchio.
Assicurarsi che le aperture di ingresso e uscita dell'aria dell'apparecchio siano libere da sporcia, in modo che il calore estratto dall'interno possa fuoriuscire e l'apparecchio non venga danneggiato.

Pulire regolarmente l'apparecchio (fig. 15, a pagina 6).
1. Svuotare l'apparecchio.
2. Spagnere l'apparecchio e staccare la spina.
3. Rimuovere i ripiani per una pulizia ottimale (fig. 14, a pagina 6).
4. Lavare l'interno con una soluzione di acqua calda e lievito chimico ("baking powder"). La proportione è di circa due cucchii di livvito chimico per mezzo litro d'acqua.
5. Pulire il pannello di controllo solo con un panno leggermente umido.
6. Lavare l'esterno dell'apparecchio con acqua calda e un detersivo delicato.
7. Risciacquare con acqua pulita e asciugare la superficie con un panno.
8. Pulire gli scaffali con un detersivo delicato.
9. Inserire i ripiani.

9.2 Procedure in caso di mancanza di corrente o periodi di assenza

9.2.1 Interruzione di corrente

1. In caso di una breve interrupzione di corrente evitare di aprire la porta.
   La temperatura interna noniene influenzata in modo eccessivo, a condizione che la porta non venga aperta troppo spesso.
2. Dopo un'interruzione di corrente o se l'apparecchio è stato spento, attendere da 3 a 5 minuti prima di riaccendere l'apparecchio.
3. Se l'apparechio rimane spento per un lungo periodo di tempo, intervenire per proteggere il contento dell'apparecchio.

9.2.2 Brevi periodi di assenza

1. Lasciare il dispositivo in funzione in caso di assenza per periodi inferiori a 3 settimane.

9.2.3 Lunghi periodi di assenza

1. Se non si utilizza il dispositorio per vari mesi, togliere il contentuto.
2. Disinserire l'apparecchio e stacco lalla rete.
3. Pulire e asciugare accuratamente l'interno.
4. Lasciare la porta socchiusa per evitare la formazione di odori e muffle.

9.3 Controllo del livello dell'acqua (controllo dell'umidità)

Se l'apparecchio è dotato di un serbatoio dell'acqua, controllare regolarmente il livello dell'acqua eambiare l'acqua (fig. 16, a pagina 6).

1. Togliere il serbatoio dell'acqua.
2. Svuotare il serbatoio dell'acqua e lavarlo.
3. Riempire il serbatoio dell'acqua per 2/3 con acqua e metterlo sulla griglia sul ripiano superiore.
4. Assicurarsi che il serbatoio dell'acqua sia ben posizionato sulla griglia in modo che non possa ribaltarsi.

9.4 Sostituzione del filtro a carboni attivi

Se l'apparecchio è dotato di un filtering a carboni attivi, sostiturlo con uno nuovo una volta all'anno (fig. 17, a pagina 6).

1. Ruotare il filtro di 90^ in senso orario o antiorario e rimuoverlo.
2. Inserire il nuovo filtrio.
3. Ruotare il filtr di 90^ in senso orario o antiorario finché non scatta in posizione.

10 Spostamento dell'apparecchio

AVVERTENZAI!

Istruzioni relative al rischio di morte o di lesioni gravi!

• Spostare e sistemare l'apparecchio in almeno due persone.

11 Garanzia

Vale il termine di garanzia previsto alla legge. Se il prodotto è difettoso, contattare il rivenditore di fiducia o la filiale del costruttore nel proprio Paese (dometic.com/dealer).

Per la gestione della riparazione e della garanzia è necessario inviare la seguente documentazione insieme al dispositivo:

• una copia della ricevuta con la data di acquireto,
• il motivo della richiesta o la descrizione del guasto.

La garanzia copre difetti di fabbricazione, materiali e componenti. La garanzia non copre lo scolorimento della copertura e l'usura dovuta ai raggi UV, l'uso improprio, i dati accidentali, i dati da tempesta o l'uso permanente, semipermanente o commerciale. Non copre i dati risultanti. Si prega di contattare il proprio rivenditore per eventuali reclami. Questo non influi-sce sui diritti statutari dell'utente.

12 Conservazione

AVVISO!

Danni materiali!

• Conservare la cantina climatizzata per vini in un luogo asciutto quando non è in uso.
  Non tenera cantina climatizzata per vini umida o bagnata.
• Lasciare la porta socchiusa.
• Assicurare sempre una buona ventilazione per evitare la formazione di umidità.

13 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di riciclaggio.

Per smaltire definitamente il prodotto, informarsi pressi il centro di riciclaggio più vicino o pressi il proprio rivenditore specializzato sulle norme relative allo smaltimento applicabili.

Proteggete I'ambiente!

Gli accumulatori e le batterie non devono essere raccolti insieme ai rifiuti domestici.

Conseignare gli accumulatori difettosi o le batterie usate al rivenditore o presso un centro di raccolta.

14 Specifiche tecniche

	Tutte le cantine climatizzate per vini
Alimentazione nominale 220-240 V~ / 50 Hz / 1P
Classe climatica SN - ST
Intervallo di temperatura di conservazione 5-20 °C / 41-68 °F
Umidità del vano di conservazione dei vini 50% - 80%
Compressore osystema termoelettrico Compressore (alternativo)
Sbrinamento Automatica
Tipodi raffreddamento Raffreddamento a ventola
Tipodi refrigerante R600a
Agente schiumogeno di poliuretano Ciclopentano
Cavo di alimentazione 1,8 m, nero, spina Schuko

	B29G	B68G	B162S	B185S
Dimensioni (larghezza - bottiglie)	30 cm - 20		60 cm - 54	60 cm - 100
Volume lordo/volume interno (l)	62/57		152/134	310/262
N. max. di bottiglie con ripiani scorrevoli / ripiani	20/29	52/68	102/162	126/195
Numero di vani	1		1	1
Sistema di condiziona-mentation del vino	Singolo		Singolo	Singolo Singolo
Numero di porte	1		1	1
Apertura predefinita	Sinistra		Sinistra	Sinistra
Angolo di aperture della porta	180°		180°	110°
Piani d'appoggio	2 fissi		2 fissi	3 fissi
Livello di potenza sono-ra (LWA - db(A) re 1 pW)	40		42	42
Corrente (A)	0,6		1,2	1,4
Potenza in ingresso (W)	85		100	160
Sistema di riscaldamen-to invernale (W)	≤80		≤120	≤120
Posizione del display	All'esterno, davanti in alto	All'esterno, davanti in alto	All'interno, diaestro la porta	All'interno, diaestro la porta
Luce interna	0,15 W LED bianca	2x 0,15 W LED bianca	2x 0,15 W LED bianca	2x 0,15 W LED bianca
Tipo di installation	Incasso sottopiano/autonomo	Incasso sottopiano/autonomo	Incasso/rientrato/autonoma	Incasso/rientrato/autonoma
Piedino regolabile(mm)	80		80	80
Dimensioni(LxAxP mm/pollici)	295 x 863 x 615 /11½³ x 34 x 24¼	595 x 863 x 615 /23½ x 34 x 24¼	595 x 1476 x 615 /23½ x 58½ x 24¼	595 x 1768 x 615 /23½ x 69½ x 24¼
Dimensioni cartone(LxAxP mm/pollici)	326 x 920 x 62812¾ x 36¼ x 24¾	660 x 935 x 66026 x 36½ x 26	660 x 1566 x 66026 x 61½ x 26	660 x 2002 x 62826 x 78½ x 24¾
Peso netto (kg/lb)	26/57		42/92	56,5/125
Peso lordo (kg/lb)	28/62		46/101	62/137
	C20G	C50G	C101G	C125G
Dimensioni (larghezza - bottiglie)	30 cm - 20	60 cm - 54	60 cm - 100	60 cm - 125
Volume lordo/volume interno (l)	62/57	152/134	315/286	390/350
N. max. di bottiglie con ripiani scorrevoli / ripiani	20/26	50/66	101/149	125/182
Numero di vani 111	1
Sistema di condizioniamento del vino	Singolo Singolo Singolo Singolo Singolo
Numero di porte	111	1
Apertura predefinita	Sinistra	Sinistra	Sinistra	Sinistra
Angolo di apertura della porta	180°	180°	110°	110°
Piani d'appoggio	4 scorrevoli	4 scorrevoli	6 scorrevoli	8 scorrevoli
Consumo energetico (kWh/anno)	102	145	160	165
Classe energetica	A+	A	A	A
Livello di potenza sono-ra (LWA - db(A) re 1 pW)	40	42	42	42
Corrente (A)	0,6	1,2	1,4	1,4
Potenza in ingressso (W)	85	100	160	160
Sistema di riscaldamen-to invernale (W)	≤80	≤120	≤120	≤120
Posizione del display	All'interno, dietro la porta	All'interno, dietro la porta	All'interno, dietro la porta	All'interno, dietro la porta
Luce interna	6x 0,05 W LED bianca	6x 0,05 W LED bianca	12x 0,05 W LED bianca	15x 0,05 W LED bianca
Tipo di installation	Incasso sottopiano/autonomo	Incasso sottopiano/autonomo	Incasso/rientrato/autonoma	Incasso/rientrato/autonoma
Piedino regolabile (mm)	80	80	80	80
Dimensioni(LxAxP mm/pollici)	295 x 820x 615 /115/8 x 321/4 x 241/4	595 x 820x 615 /231/2 x 321/4 x 241/4	595 x 1476 x 615 /231/2 x 581/8 x 241/4	595 x 1768 x 615 /231/2 x 695/8 x 241/4
Dimensioni cartone(LxAxP mm/pollici)	326 x 875 x 628123/4 x 341/2 x 241/4	660 x 885 x 66026 x 341/8 x 26	660 x 1566 x 66026 x 611/8 x 26	660 x 2002 x 62826 x 787/8 x 243/4
Peso netto (kg/lb)	26/57	41/90	69,5/153	78,5/173
Peso lordo (kg/lb)	28/62	45/99	75/165	90/198

	E7FG	E16FG	E18FGB	E28FG
Dimensioni (larghezza - bottiglie)	15 cm - 7	30 cm - 20	60 cm - 18	40 cm - 28
Volume lordo/volume interno (l)	22/19	62/52 52/46	90/75
N. max. di bottiglie con ripiani scorrevoli / ripiani	7/N.A. 16/19	18/N.A.	28/33
Numero di vani 1	2	1	2
Sistema di condiziona-mento del vino	Singolo Singolo Singolo Singolo
Numero di porte	111	1
Apertura predefinita	Sinistra	Sinistra	Verticale	Sinistra
Angolo di aperture della porta	180°	180°	105°	180°
Piani d'appoggio	6 a colonna neri	5 scorrevoli	2 scorrevoli	5 scorrevoli
Consumo energetico (kWh/anno)	135	139	106	108

Classe energetica A A A+ A+
Livello di potenza sono-ra (LWA - db(A) re 1 pW)	39 40 37 42
Corrente (A) 0,40,60,61,2
Potenza in ingresso (W) 60 85 85 100
Sistema di riscaldamen-to invernale (W)	30	≤80	≤50	≤80
Posizione del display	All'interno,dietro la porta	All'interno,dietro la porta	All'interno,dietro la porta	All'interno,dietro la porta
Luce interna	3x 0,05 W LED bianca	12x 0,05 W LED bianca	6x 0,05 W LED bianca	12x 0,05 W LED bianca
Tipodi installazione	Incasso sottopiano	Incasso sottopiano/autonomo	Completamenteintegrato	Incasso sottopiano/autonomo
Piedino regolabile(mm)	80 80	10 80
Dimensioni(LxAxP mm/pollici)	148x 820x 570 /52/8 x 321⁄4 x 221⁄2	295 x 820x 615 /113⁄8 x 321⁄4 x 241⁄4	590 x 455 x 600 /231⁄4 x 177⁄8 x 233⁄8	395 x 820 x 615 /151⁄2 x 321⁄4 x 241⁄4
Dimensioni cartone(LxAxP mm/pollici)	190 x 875 x 570 /71⁄2 x 341⁄2 x 221⁄2	326 x 865 x 628 /123⁄4 x 341⁄4 x 243⁄4	660 x 550 x 660 /26 x 215⁄8 x 26	460 x 880 x 628 /181⁄8 x 345⁄8 x 243⁄4
Peso netto (kg/lb)	18,5/40	31,5/69	30,5/67	36,5/80
Peso lordo (kg/lb)	20/44 39/86 35/77		39/86

	E40FGD	E45FG	E49FGB E91FG
Dimensioni (larghezza - bottiglie)	60 cm - 40	60 cm - 54	60 cm - 49	60 cm - 100
Volume lordo/volume interno (l)	124/115	152/125	142/116	315/275
N. max. di bottiglie con ripiani scorrevoli / ripiani	40/55 45/61 49/49	91/123
Numero di vani	2	2	2	2
Sistema di condiziona-mento del vino	Gemello	Singolo	Singolo Gemello
Numero di porte	2	1	1	1
Apertura predefinita	-	Sinistra	Sinistra	Sinistra
Angolo di apertura della porta	180°	180°	105°	110°
Piani d'appoggio	11 scorrevoli	5 scorrevoli	4 scorrevoli, 1 ripiano di presentazione	7 scorrevoli, 1 ripiano di servizio a cassetto
Consumo energetico (kWh/anno)	109	109	112	158
Classe energetica	A+	A+	A+	A
Livello di potenza sono-ra (LWA - db(A) re 1 pW)	42 42 42 41
Corrente (A)	1,2	1,2	1,21,4
Potenza in ingresso (W)	100	100	100 160
Sistema di riscaldamen-to invernale (W)	≤80	≤120	≤120	≤120
Posizione del display	All'interno, dietro la porta	All'interno, dietro la porta	All'interno, dietro la porta	All'interno, dietro la porta
Luce interna	12x 0,05 W LED bianca	12x 0,05 W LED bianca	10x 0,05 W LED bianca	24x 0,05 W LED bianca
Tipo di installation	Incasso sottopiano/autonomo	Incasso sottopiano/autonomo	Completamente integrato	Incasso/rientrato/autonoma
Piedino regolabile (mm)	80 80	10 80
Dimensioni (LxAxP mm/pollici)	595x 820x 615 /23½ x 32¼ x 24¼	595x 820x 615 /23½ x 32¼ x 24¼	590x 885 x 600 /23¼ x 34½ x 23½	595x 1476 x 615 /23½ x 58 /8 x 24¼
E40FGD E45FG E49FGB E91FG
Dimensioni cartone (LxAxP mm/pollici)	660 x 885 x 660 / 26x 347/8 x 26	660 x 885 x 660 / 26x 347/8 x 26	660 x 980 x 660/ 26x 385/8 x 26	660 x 1566 x 660 / 261/8 x 615/8 x 26
Peso netto (kg/lb) 46,5/102 48/106 50/110 82/181
Peso lordo (kg/lb) 50,5/111 52/115 56/123 87,5/193

	E115FG
Dimensioni (larghezza - bottiglie)	60 cm - 125
Volume lordo/volume interno (l)	390/338
N. max. di bottiglie con ripiani scorrevoli / ripiani	115/155
Numero di vani 2
Sistema di condiziona-mento del vino	Gemello
Numero di porte 1
Apertura predefinita	Sinistra
Angolo di aperture della porta	110°
Piani d'appoggio	10 scorrevoli, 1 ripiano di servizio a cassetto
Consumo energetico (kWh/anno)	165
Classe energetica	A
Livello di potenza sono-ra (LWA - db(A) re 1 pW)	41
Corrente (A)	1,4
Potenza in ingresso (W)	160
Sistema di riscaldamen-to invernale (W)	≤120
Posizione del display	All'interno, dietro la porta
Luce interna 30x 0,05 W LED bianca
Tipo di installation	Incasso/rientrato/autonoma
Piedino regolabile (mm)	80
Dimensioni (LxAxP mm/pollici)	595 x 1768 x 615 /23½ x 69% x 24¼
Dimensioni cartone (LxAxP mm/pollici)	660 x 2002 x 62826½ x 78% x 24¾
Peso netto (kg/lb)	92,5/204
Peso lardo (kg/lb)	104/229

Ulteriori informazioni sul prodotto sono accessibili tramite il codice QR sull'etichetta energetica (fig. 2, a pagina 3).

15 Copyright

© 2020 Domatic Group. L'aspetto visivo del contento di quello manuale è protetto alla legge sul diritto d'autore e sul design. Il design technique sottostante e i prodotti conteni nel presente manuale possono essere protetti da design, brevetti o essere in attesa di brevhetto.

I marchi citati in quello manuale apparpengono a Dometic Sweden AB.

Tutti iditti sono riservati.
