GEBRUIKSAANWIJZING EY7271 PANASONIC

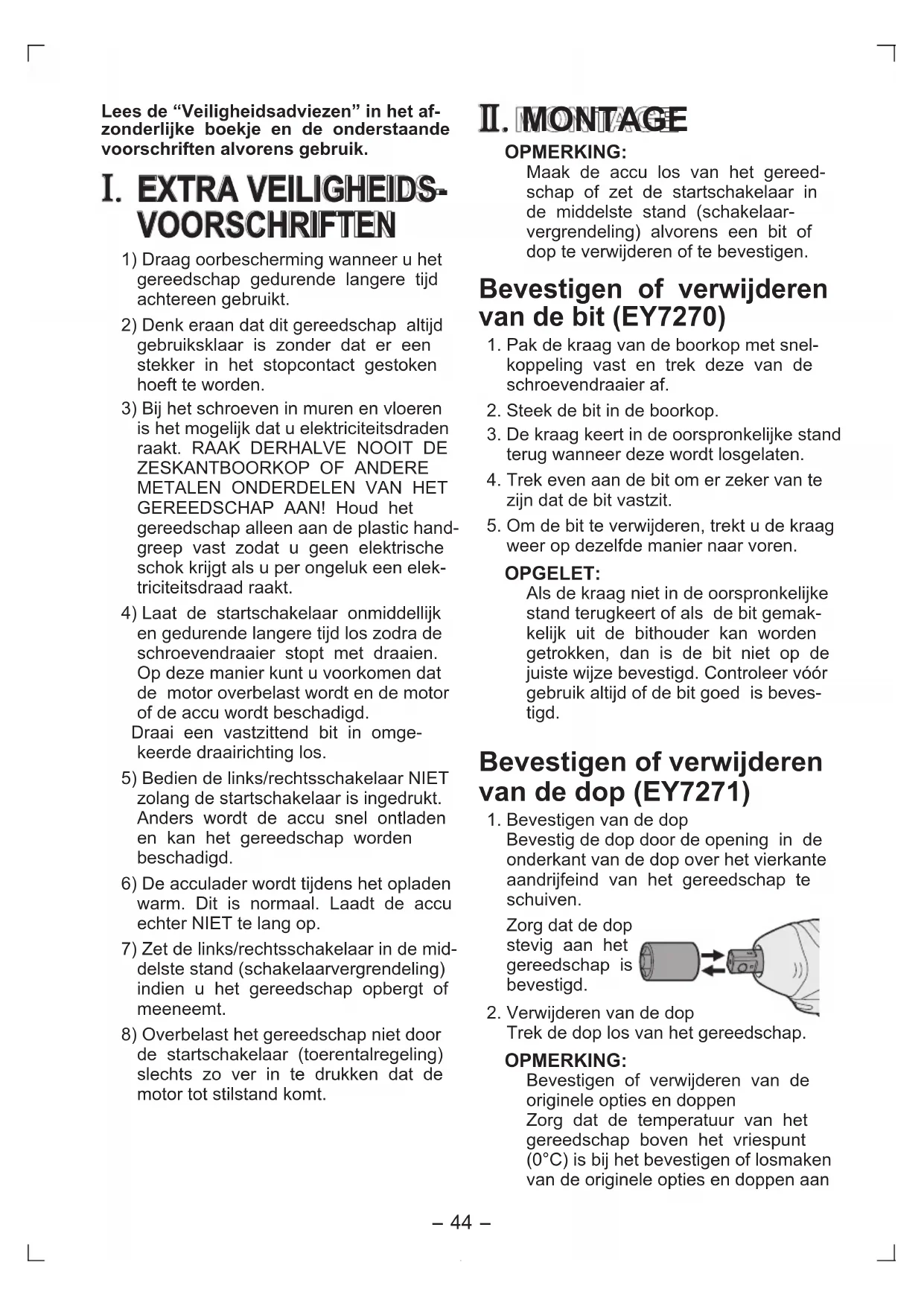

Lees de “Veiligheidsadviezen” in het af-zonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

EXTRA VEILIGHEIDS- VOORSCHRIFTEN 1) Draag oorbescherming wanneer u het gereedschap gedurende langere tijd achtereen gebruikt.2) Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.3) Bij het schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE ZESKANTBOORKOP OF ANDERE METALEN ONDERDELEN VAN HET GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic hand-greep vast zodat u geen elektrische schok krijgt als u per ongeluk een elek-triciteitsdraad raakt.4) Laat de startschakelaar onmiddellijk en gedurende langere tijd los zodra de schroevendraaier stopt met draaien. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. Draai een vastzittend bit in omge-keerde draairichting los.5) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt. Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd.6) De acculader wordt tijdens het opladen warm. Dit is normaal. Laadt de accu echter NIET te lang op.7) Zet de links/rechtsschakelaar in de mid-delste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.8) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.

. MONTAGE OPMERKING:Maak de accu los van het gereed-schap of zet de startschakelaar in de middelste stand (schakelaar-vergrendeling) alvorens een bit of dop te verwijderen of te bevestigen.Bevestigen of verwijderen van de bit (EY7270)1. Pak de kraag van de boorkop met snel-koppeling vast en trek deze van de schroevendraaier af.2. Steek de bit in de boorkop.3. De kraag keert in de oorspronkelijke stand terug wanneer deze wordt losgelaten.4. Trek even aan de bit om er zeker van te zijn dat de bit vastzit.5. Om de bit te verwijderen, trekt u de kraag weer op dezelfde manier naar voren.OPGELET:Als de kraag niet in de oorspronkelijke stand terugkeert of als de bit gemak-kelijk uit de bithouder kan worden getrokken, dan is de bit niet op de juiste wijze bevestigd. Controleer vóór gebruik altijd of de bit goed is beves-tigd.Bevestigen of verwijderen van de dop (EY7271)1. Bevestigen van de dop Bevestig de dop door de opening in de onderkant van de dop over het vierkante aandrijfeind van het gereedschap te schuiven. Zorg dat de dop stevig aan het gereedschap is bevestigd.2. Verwijderen van de dopTrek de dop los van het gereedschap.OPMERKING:Bevestigen of verwijderen van de originele opties en doppenZorg dat de temperatuur van het gereedschap boven het vriespunt (0°C) is bij het bevestigen of losmaken van de originele opties en doppen aan EY7270(EU).indb 44 2006/05/25 13:25:56-

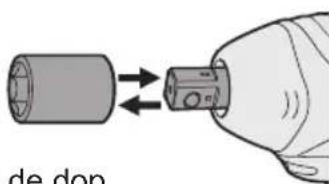

het vierkante aandrijfeind. Het rubber in het vierkante aandrijfeind dat de kogel omhoogduwt kan hard worden bij temperaturen onder het vriespunt. Hierdoor is extra kracht vereist bij het los- en vastmaken van de doppen.Als de zeskantboorkop met snelkoppeling (los verkrijgbaar) op het gereedschap is bevestigd, kan de EY7271 slagmoersleutel op dezelfde manier gebruikt worden als de slagschroevendraaier EY7270.Symbool Betekenis

Onbelast…/minOmwentelingen of toeren per minuut Bevestigen en verwijderen van de accu 1. Bevestigen van de accu: Steek de accu naar binnen. Als de accu op zijn plaats vastklikt, is deze op de juiste wijze bevestigd.2. Verwijderen van de accu: Druk op de twee accu-ontgrendelknop-pen aan de zijkanten van de accu. Schuif de accu uit het gereedschap. III

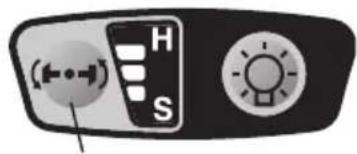

BEDIENING Kies de slagfunctie Dit gereedschap is uitgerust met een sl agkra ch tk eu ze systeem . Me t de slagfunctietoets kan de slagkracht worden ingesteld op Hard, Middelmatig of Zacht. Bij enkele malen indrukken van de toets wordt eromgeschakeldvanHard→Middelmatig→Zacht.(DefabrieksinstellingisdeHardeslagfunctie.)Bij de Zachte slagfunctie is het aanhaalmo-ment lager om beschadiging van de materialen als gevolg van te strak aanhalen te voorkomen. Deze functie wordt aanbevolen wanneer u de kans op beschadiging van kleine schroefkoppen of van zacht materiaal dat wordt vastgemaakt tot een minimum wilt beperken door middel van een juist gebruik van de startschakelaar met toerentalregeling.De Middelmatige slagfunctie heeft ook een lager aanhaalmoment om beschadiging van de materialen als gevolg van te strak aanhalen te voorkomen. Deze functie wordt aanbevolen wanneer u de kans op beschadiging van de schroeven en schroefkoppen tot een minimum wilt beperken.Met de Harde slagfunctie wordt het maximale aanhaalmoment en toerental ingesteld. OPGELET: Druk niet op de slagfunctietoets voordat het gereedschap volledig tot stilstand is gekomen.BedieningspaneelSlagfunctietoets Tabel met aanbevolen werkrichtlijnen Display voor slagkrachtfunctieAanbevolen toepassing Voor harde slagkrachtfunctie. Vastdraaien van lange houtschroeven. Aanhalen van bouten bij het installeren van apparatuur enz Ong. 2800 tpm (max.) Voor middelmatige slagkracht-functie. Vastdraaien van schroeven met een kleine diameter in harde materialen. Vastdraaien van machine- schroeven bij het installeren van apparatuur enz.Ong. 2500 tpm (max.) Voor zachte slagkrachtfunctie. Monteren van gipsplaten. Monteren van kozijnen van zacht metaal Monteren van interieur-afwerkingen.Ong. 2000 tpm (max.) EY7270(EU).indb 45 2006/05/25 13:25:58-

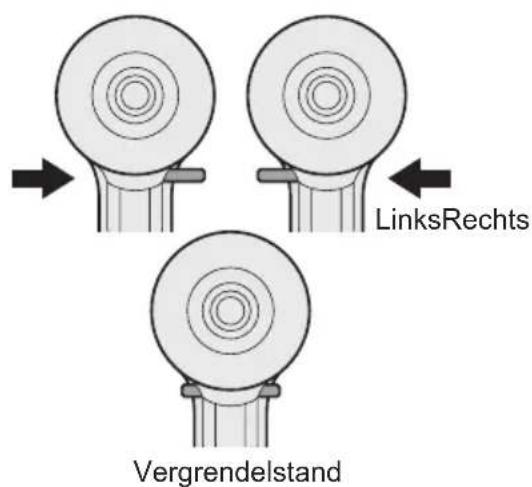

Bediening van de startschake- laar en de links/rechtsschakelaar OPGELET: Bedien de links/ rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen. Bediening van de schake- laar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsom-

2. Druk de startschakelaar iets in om het

gereedschap langzaam te laten begin- nen met draaien.

3. Het toerental neemt toe om de schroeven

op efficiënte wijze vast te draaien naarmate de startschakelaar dieper wordt ingedrukt. De rem treedt in werking en de bit komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.

4. Zet de schakelaar na gebruik in de mid-

delste stand (vergrendelstand). Bediening van de schake- laar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien

in. Controleer vóór gebruik de draairich- ting van de boorkop.

2. Druk de startschakelaar iets in om

het gereedschap langzaam te laten beginnen met draaien.

3. Zet de schakelaar na gebruik in de mid-

delste stand (vergrendelstand). OPGELET: Gebruik het gereedschap niet ononder- broken met twee of meer accu's achter elkaar, om oververhitting te voorkomen. Het gereedschap moet voldoende zijn afgekoeld voordat u met een volgende accu kunt beginnen. LED-lampje OPGELET: Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten. Gebruik het lampje niet als vervan- ging voor een zaklantaarn, want het licht is niet sterk genoeg. Druk op de ON/OFF toets van het LED-lampje om het LED-lampje aan en uit te zetten

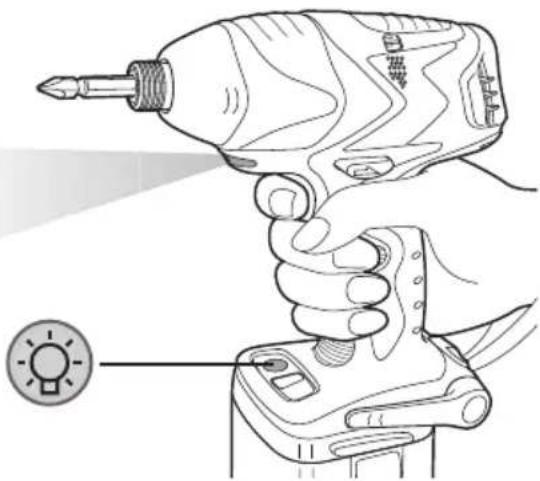

Als het LED-lampje aan is en het gereed- schap wordt 5 minuten niet gebruikt, zal het lampje automatisch uitgaan. Het lampje vereist een zeer lage spanning en heeft tijdens gebruik geen nadelige invloed op de prestatie van het gereedschap of de gebruiksduur van de accu. Het slagfunctiedisplay op het bedienings- paneel zal in de volgende gevallen worden uitgeschakeld:

Het gereedschap wordt gedurende 5 minuten niet gebruikt;

Tijdens het vervangen van de accu. Als de startschakelaar met variabele toerentalregeling wordt ingedrukt, zal het slagfunctiedisplay terugkeren naar de instelling voordat het lampje uitging. LinksRechts Vergrendelstand EY7270(EU).indb 46 2006/05/25 13:26:00-

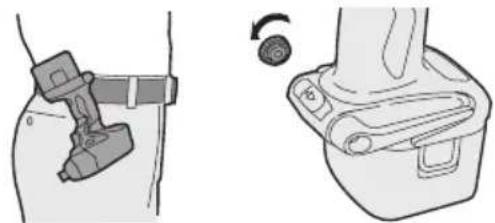

Dit product heeft een ingebouwd LED-lampje. Dit product is volgens EN 60825-1 geclas- sificeerd als “Klasse 1 LED product”. Klasse 1 LED productOpgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL. Gebruik van de riemclip WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastzit, kan de riemclip losraken waardoor het gereedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let er op dat het gereedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Ga niet hardlopen of springen terwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben

• Zet de riemclip in de bewaarstand wanneer de clip niet wordt gebruikt. Anders kan de riemclip achter andere voorwerpen blijven hangen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

Bevestig geen andere bit dan een schroefbit aan het gereedschap wanneer dit aan de riemclip wordt gedragen. Scherpe voorwerpen, zoals boren en schroefbits, kunnen lichamelijk letsel veroorzaken. Instellen van de stand van de riemclip

1. Verschuif de borghendel voor de riem-

Trek de riemclip uit de bewaarstand 2 en zet deze in de juiste stand.

3. Laat de borghendel

voor de riemclip los om de riemclip in de gekozen stand te ver- grendelen.

Zorg ook dat de borghendel van de riemclip stevig vergrendeld is 3.

• De riemclip kan niet in deze stand vergrendeld wo r de n . Zo r g dat de riemclip degelijk vergrendeld is voordat u het gereedschap gebruikt. Om de riemclip in de bewaarstand terug te brengen, volgt u de bovenstaande stappen 1 en 2 en haalt dan de riemclip omlaag. Om de riemclip in deze stand te vergren- delen, volgt u de bovenstaande stappen 3 en 4. Verplaatsen van de riem- clip De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

1. Zet de riemclip in de bewaarstand.

Draai de schroef met behulp van een plat stukje metaal of een platte schroevendraaier linksom los.

3. Pak de riemclip en steek deze in de

gleuf aan de andere zijde van het gereedschap.

4. Draai de schroef rechtsom vast.

De riemclip kan alleen vanuit de bewaarstand uit het gereedschap worden genomen. Juist gebruik van de accu Ni-MH accu (EY9201)

• Laad de Ni-MH accu volledig op voordat u hem opbergt. Op deze manier kunt u de levensduur van de accu aanzienlijk verlengen. EY7270(EU).indb 47 2006/05/25 13:26:02-

• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert. In dit geval laadt u de accu eerst volledig op om van goed functioneren zeker te zijn.

• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

• Gebruik de machine alleen in een goed geventileerde ruimte wanneer deze wordt gebruikt op een Ni-MH-accu. Levensduur van de accu De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt. Recyclen van de accu ATTENTIE: Om milieuverontreiniging te voorkomen en nog bruikbare materialen te recyclen moet u de accu op een hiervoor bestemde plaats inleveren, indien dit plaatselijk zo geregeld is. Opladen OPMERKING: Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd. Acculader (EY0110)

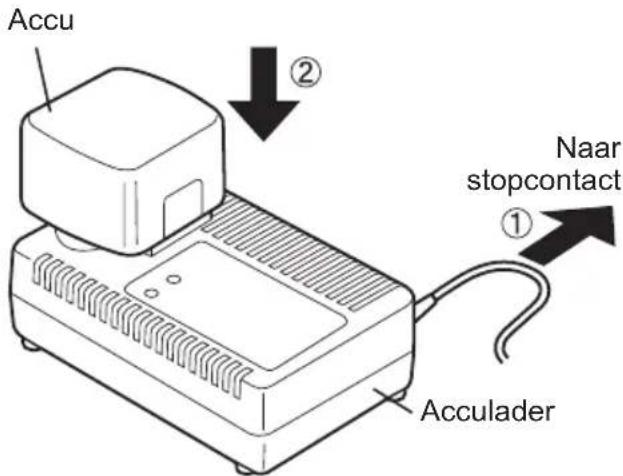

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

2. Plaats de accu goed in de lader.

Accu AcculaderNaar stopcontact

3. De laadindicator licht op tijdens het

laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator blijft bran- den tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

4. Wanneer het opladen is voltooid, zal

gedurende langere tijd niet is gebruikt, zal de laadindicator branden. In dit geval is de tijd die vereist is om de accu volledig op te laden langer dan de standaard oplaadtijd.

• Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

Als het oplaadindicatielampje niet onmid- dellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer. EY7270(EU).indb 48 2006/05/25 13:26:03-

• Laat een koude accu (kouder dan 5°C (41°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. Anders is het mogelijk dat de accu niet volledig wordt opgeladen.

• Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.

• Steek uw vingers niet in de contact- opening wanneer u de lader vastpakt. OPGELET: Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motor- generator.

• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

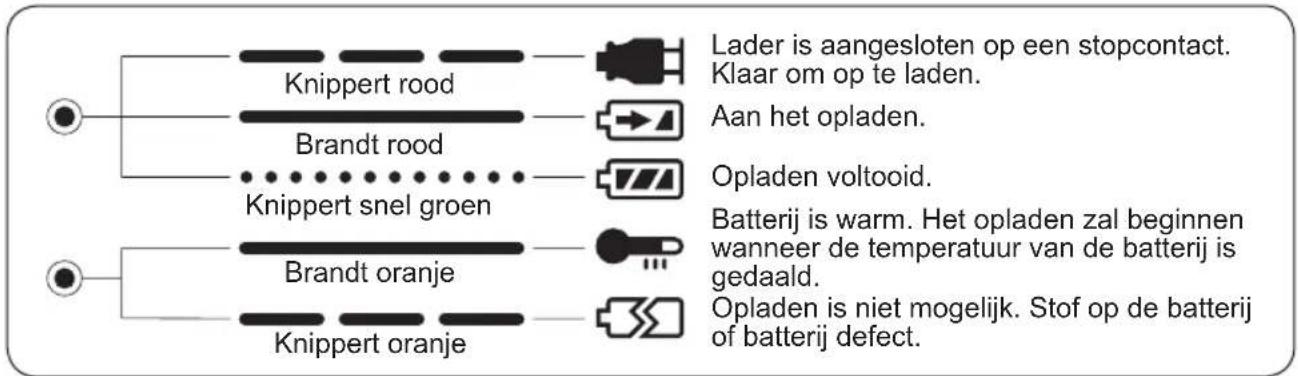

• Maak de acculader los wanneer deze niet wordt gebruikt. LAMPINDICATIES Knippert rood Brandt rood Knippert snel groen Brandt oranje Knippert oranje Lader is aangesloten op een stopcontact. Klaar om op te laden. Aan het opladen. Opladen voltooid. Batterij is warm. Het opladen zal beginnen wanneer de temperatuur van de batterij is gedaald. Opladen is niet mogelijk. Stof op de batterij of batterij defect. Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren) Dit symbool op de producten en/of de bijbehorende documenten betekent dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In sommige landen kunt u uw producten bij een lokale winkelier inleveren bij de aanschaf van een equivalent nieuw product. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt. Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstem- ming met de nationale wetgeving. Voor zakelijke gebruikers in de Europese Unie Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie. EY7270(EU).indb 49 2006/05/25 13:26:04-

Informatie over verwijdering van afval in landen buiten de Europese Unie Dit symbool is alleen geldig in de Europese Unie.Neem wanneer u dit product wilt weg-gooien, contact op met de lokale over-heid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

. ONDERHOUD Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

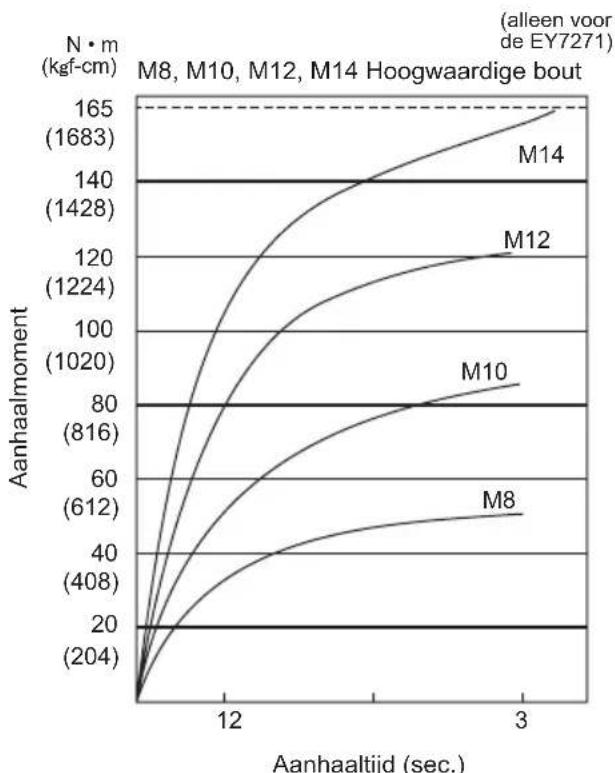

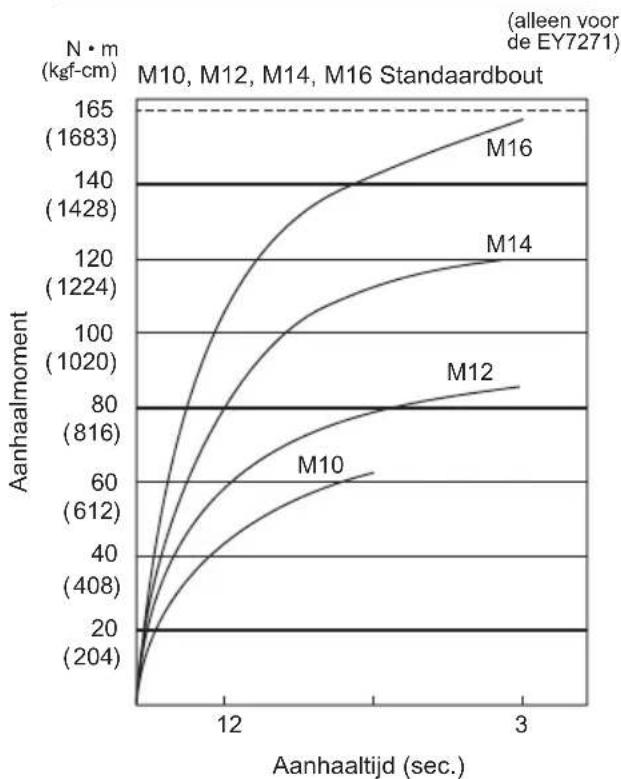

AANHAALMOMENT De kracht die vereist is voor het vast-draaien van een bout hangt af van het materiaal en de afmeting van de bout, en het materiaal waarin de bout gedraaid wordt.De aanhaaltijd moet daarop worden aangepast. De onderstaande waarden zijn bedoeld als referentie.(De feitelijke waarden kunnen verschil-len afhankelijk van de aanhaalomstan-digheden.) Factoren die het aanhaal- moment beïnvloeden Het aanhaalmoment wordt beïnvloed door een groot aantal factoren, die hierna worden beschreven. Controleer het aanhaalmoment altijd met een momentsleutel.1) Spanning Naarmate de accu leger wordt, neemt de spanning af en daarmee ook het aanhaalmoment.Aanhaalmomenten van bouten

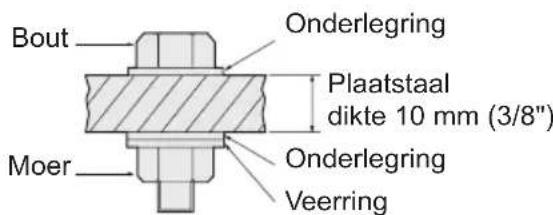

Aanhaaltijd (sec.)M8, M10, M12, M14 Hoogwaardige boutAanhaalmoment N • m (kgf-cm) Bout Moer Onderlegring Plaatstaal dikte 10 mm (3/8") Onderlegring Veerring (alleen voor de EY7271) (alleen voor de EY7271) EY7270(EU).indb 50 2006/05/25 13:26:06-

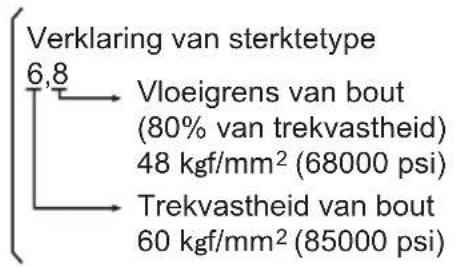

• De volgende bouten zijn gebruikt. Standaardbout: Sterktetype 6,8 Hoogwaardig type 12,9 6,8 Verklaring van sterktetypeVloeigrens van bout(80% van trekvastheid)48 kgf/mm (68000 psi)Trekvastheid van bout 60 kgf/mm (85000 psi)

Een langere aanhaaltijd resulteert in een hoger aanhaalmoment. Een hoog aanhaalmoment heeft echter geen toegevoegde waarde en verkort de levensduur van het gereedschap.

3) Verschillende boutdiktes

De boutdikte is van invloed op het aanhaalmoment van de bout. Over het algemeen neemt het aanhaal- moment toe naarmate de bout dikker wordt.

4) Aanhaalomstandigheden

Het aanhaalmoment is zelfs bij dezelfde type bouten afhankelijk van de kwaliteit, de lengte en de torsiecoëfficiënt (een bij de productie door de fabrikant vastgestelde coëfficiënt). Het aanhaalmoment is zelfs bij het- zelfde bevestigingsmateriaal (b.v. staal) afhankelijk van de afwerkingslaag van het materiaal. Het aanhaalmoment neemt aanzienlijk af wanneer de bout en moer met elkaar meedraaien.

5) Speling in de dopsleutel

Het aanhaalmoment neemt af als voor het vastdraaien van een bout een ver- keerde dopsleutel wordt gebruikt.

6) Startschakelaar (startschakelaar met

variabele toerentalregeling) Het aanhaalmoment neemt af als de startschakelaar van het gereedschap niet volledig wordt ingedrukt.

7) Invloed van een adapter

Het aanhaalmoment neemt af bij gebruik van een universeel verbindingsstuk of een aansluitadapter.

. ACCESSOIRES Gebruik alleen bits die geschikt zijn voor de maat van de boorkop. Gebruik de los verkrijgbare, originele Panasonic snelspanboorkop (EY9X003E) en de bitadapter (EY9HX110E) voor een optimale prestatie.

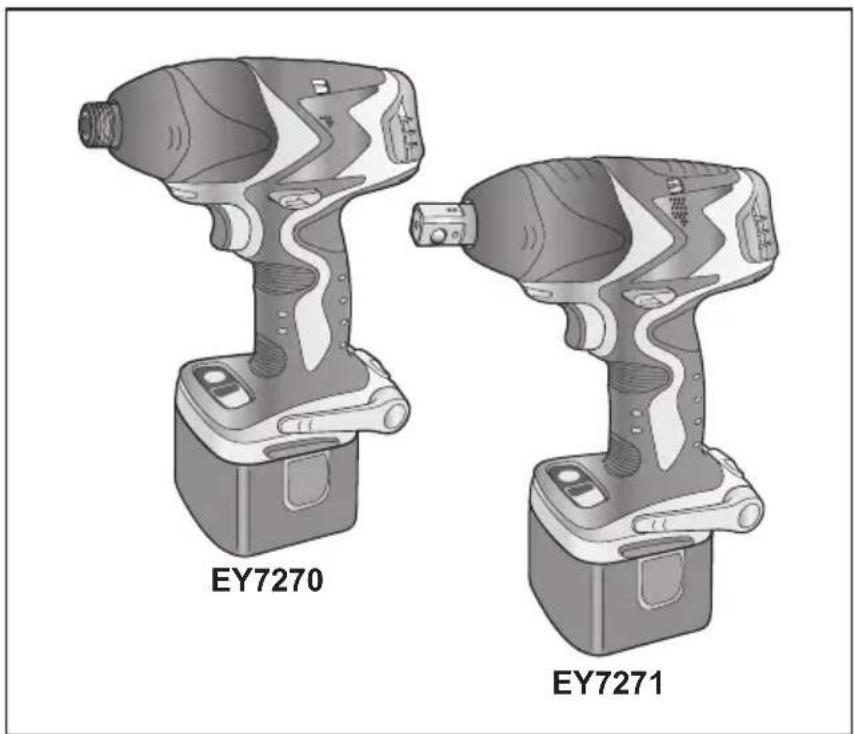

VII . TECHNISCHE GEGEVENS GEREEDSCHAP Model EY7270 EY7271Motor 12 V gelijkstroommotorOnbelast toerentalZachte slagfunctie: 0 - 1000/min (toeren/min)Middelmatige slagfunctie: 0 - 1400/min (toeren/min)Harde slagfunctie: 0 - 2300/min (toeren/min)Maximaal aanhaalmoment135 Nm(1380 kgf-cm, 1190 in-lbs.)165 Nm(1680 kgf-cm, 1460 in-lbs.)Slagen per minuutZachte slagfunctie: 0 - 2000 slagen/min in slagmodusMiddelmatige slagfunctie: 0 - 2500 slagen/minHarde slagfunctie: 0 - 2800 slagen/min in slagmodusTotale lengte169 mm 177 mm Gewicht (met accu) 1,8 kg (4,0 lbs) 1,8 kg (4,1 lbs) ACCU Model EY9201Soort accu Ni-MH accuAccuspanning 12 V gelijkstroom (1,2 V x 10 cellen) ACCULADER Model EY0110Toelaatbaar vermogenZiehetspecicatieplaatjeopdeonderkantvandeacculader.Gewicht 0,78 kg (1,72 lbs)Laadtijd7,2 V 9,6 V 12 V 15,6 V 18 V 24 V 1,2 AhEY9065EY9066EY9080EY9086EY9001EY900620 min.1,7 AhEY9180EY9182EY910125 min.2,0 AhEY9168 EY9106 EY9136EY9116EY911730 min.30 min.60 min.3,0 AhEY9200 EY9230 EY921045 min.90 min.3,5 AhEY9201 EY9231 EY925155 min.65 min. OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel ver- krijgbaar zijn. Zie de catalogus. EY7270(EU).indb 52 2006/05/25 13:26:09-
