BRUKSANVISNING EY7271 PANASONIC

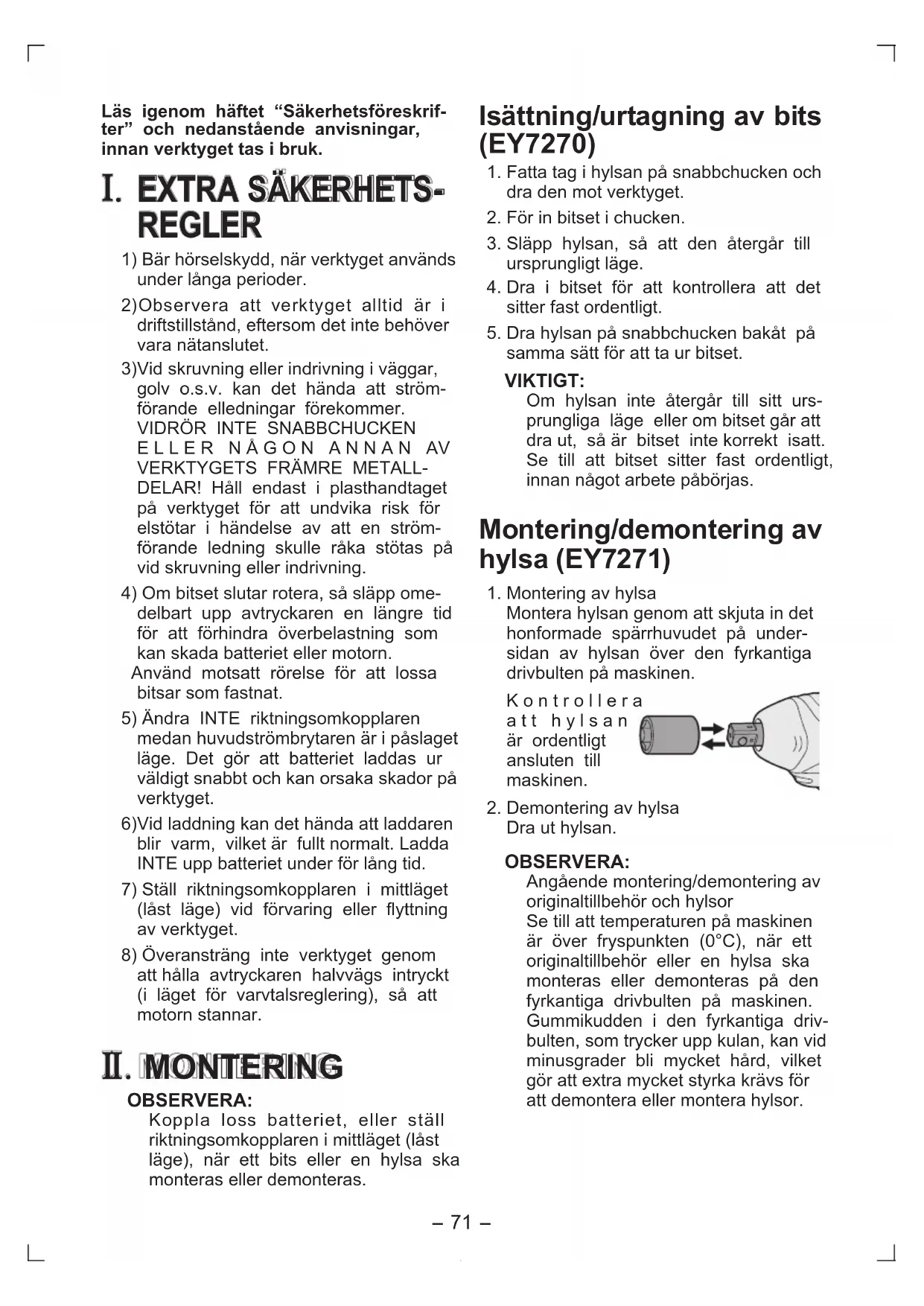

Läs igenom häftet “Säkerhetsföreskrif-ter” och nedanstående anvisningar, innan verktyget tas i bruk.

1) Bär hörselskydd, när verktyget används under långa perioder.

2) Observera att verktyget alltid är i

driftstillstånd, eftersom det inte behöver vara nätanslutet.3)Vid skruvning eller indrivning i väggar, golv o.s.v. kan det hända att ström-förande elledningar förekommer. VIDRÖR INTE SNABBCHUCKEN E L L E R N Å G O N A N N A N AV VERKTYGETS FRÄMRE METALL-DELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en ström-förande ledning skulle råka stötas på vid skruvning eller indrivning.4) Om bitset slutar rotera, så släpp ome-delbart upp avtryckaren en längre tid för att förhindra överbelastning som kan skada batteriet eller motorn. Använd motsatt rörelse för att lossa bitsar som fastnat.5) Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget.6)Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid.7) Ställ riktningsomkopplaren i mittläget (låst läge) vid förvaring eller flyttning av verktyget.8) Överansträng inte verktyget genom att hålla avtryckaren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar.

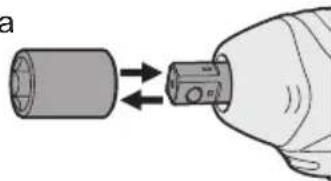

. MONTERING OBSERVERA: Koppla loss batteriet, eller ställ riktningsomkopplaren i mittläget (låst läge), när ett bits eller en hylsa ska monteras eller demonteras. Isättning/urtagning av bits (EY7270) 1. Fatta tag i hylsan på snabbchucken och dra den mot verktyget.2. För in bitset i chucken.3. Släpp hylsan, så att den återgår till ursprungligt läge.4. Dra i bitset för att kontrollera att det sitter fast ordentligt.5. Dra hylsan på snabbchucken bakåt på samma sätt för att ta ur bitset.VIKTIGT:Om hylsan inte återgår till sitt urs-prungliga läge eller om bitset går att dra ut, så är bitset inte korrekt isatt. Se till att bitset sitter fast ordentligt, innan något arbete påbörjas. Montering/demontering av hylsa (EY7271) 1. Montering av hylsa Montera hylsan genom att skjuta in det honformade spärrhuvudet på under-sidan av hylsan över den fyrkantiga drivbulten på maskinen. K o n t r o l l e r a a t t h y l s a n är ordentligt ansluten till maskinen.2. Demontering av hylsaDra ut hylsan.OBSERVERA:Angående montering/demontering av originaltillbehör och hylsorSe till att temperaturen på maskinen är över fryspunkten (0°C), när ett originaltillbehör eller en hylsa ska monteras eller demonteras på den fyrkantiga drivbulten på maskinen. Gummikudden i den fyrkantiga driv-bulten, som trycker upp kulan, kan vid minusgrader bli mycket hård, vilket gör att extra mycket styrka krävs för att demontera eller montera hylsor. EY7270(EU).indb 71 2006/05/25 13:26:38-

Efter montering av en sexkantig snabb-chuck (tillval) kan slagskruvdragaren EY7271 användas på samma sätt som skruvdragarmodellen EY7270.Symbol Betydelse

Tomgångsvarv…/min Varv eller pendlingar per minut Montering/demontering av batteri 1. För att sätta fast batteriet: Skjut in batteriet tills ett klickande ljud anger att det anslutits ordentligt.2. För att ta loss batteriet: Tryck på de två frigöringsknapparna på ömse sidor av batteriet. Skjut ut batteriet ur verktyget. III

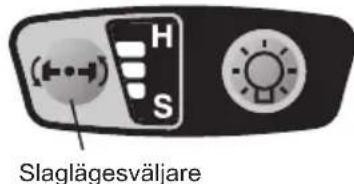

DRIFT Val av slagläge Maskinen är försedd med en slaglägesväljare. Genom att trycka på slaglägesväljaren är det möjligt att välja önskat alternativ för slagstyrka, kraftig, medelstark eller svag. Vid varje tryckning på knappen ändras slagläget enligtföljande:H(kraftig)→M(medelstark)→ S (svag). Ursprungsinställningen är H(kraftig slagstyrka). Med slagläget S (svag slagstyrka) är åtdragningsmomentet lägre för att undvika att material skadas på grund av för hård åtdragning. Detta läge rekommenderas för att minimera risken för skador på små skruvhuvuden eller mjuka materialytor som ska fästas genom att reglera varvtalet med avtryckaren.Slagläget M (medelstark slagstyrka) erbjuder också ett lägre åtdragningsmoment för att undvika att material skadas på grund av för hård åtdragning. Detta läge rekommenderas för att minimera risken för skador på skruvar och skruvhuvuden.Slagläget H (kraftig slagstyrka) erbjuder maximalt åtdragningsmoment och maximalt varvtal.OBSERVERA:Tryck inte på slaglägesväljaren förrän maskinen har stannat helt och hållet.ManöverpanelSlaglägesväljare Tabell över riktlinjer för val av slagkraftsläge och rekommende- rade tillämpningar Indikering för slagkraftslägeRekommenderad tillämpning Hårt slagkraftsläge för: åtdragning av långa träskruvar. åtdragning av bultar vid monte-ringsarbeten o.s.v.Ca 2800 varv/min (max.) Medelhårt slagkraftsläge för: åtdragning av smala skruvar i hårda material. åtdragning av maskinskruvar vid monteringsarbeten.Ca 2500 varv/min (max.) Mjukt slagkraftsläge för: montering av gipsskivor. montering av fönsterkarmar av mjuk metall. montering av interiöra bekläd-nadsmaterial.Ca 2000 varv/min (max.) Användning av riktningsom- kopplaren och avtryckaren BakåtFramåt Låst läge EY7270(EU).indb 72 2006/05/25 13:26:41-

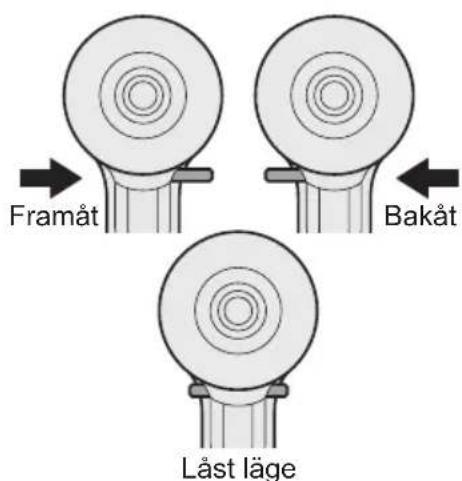

VIKTIGT: Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador. Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för

2. Tryck in avtryckaren en liten bit för att

sakta starta verktyget.

3. Varvtalet ökar i förhållande till hur mycket

avtryckaren trycks in. Välj lämpligt varvtal för effektiv skruvdragning. Så fort avtryckaren släpps kopplas bromsen in, så att bitset stannar.

4. Ställ riktningsomkopplaren i mittläget

(låst läge) efter avslutat arbete. Drift med rotation bakåt

1. Tryck riktningsomkopplaren till läget

för rotation bakåt. Kontrollera rotations- riktningen innan arbetet påbörjas.

2. Tryck in avtryckaren en liten bit för att

sakta starta verktyget.

3. Ställ riktningsomkopplaren i mittläget

(låst läge) efter avslutat arbete. VIKTIGT: Använd inte verktyget oavbrutet med hjälp av två eller fler batterier, eftersom det kan resultera i att verktygets hölje överhettas. Låt verktyget svalna före fortsatt användning efter batteribyte. LED-ljus VIKTIGT: Det inbyggda LED-ljuset är avsett för temporär belysning av ett litet arbetsområde. Använd inte LED-ljuset som ersätt- ning för en vanlig ficklampa, eftersom dess ljusstyrka inte räcker till för det. Tryck på strömbrytaren för LED-ljus för att tända eller släcka LED-ljuset. Om LED-ljuset är tänt och maskinen inte manövreras på fem minuter, så släcks LED-ljuset automatiskt. Ljuset drar ytterst lite ström och medför därför inte någon märkbar negativ påverkan på maskinens prestanda eller batterikapacitet. Slaglägesindikatorerna på manöverpanelen slocknar i följande fall:

När det gått fem minuter utan att någon manövrering skett.

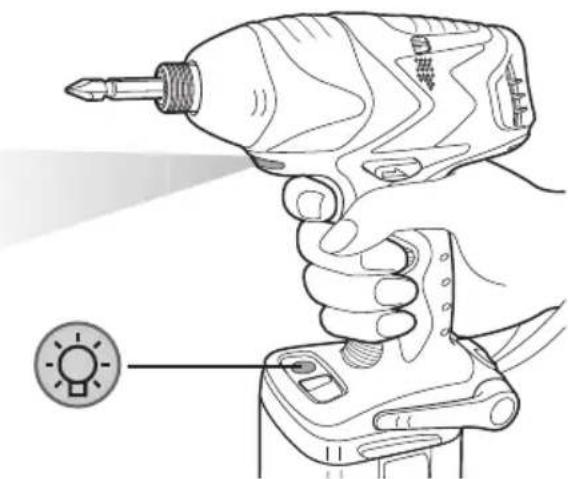

När batteriet byts ut. Om avtryckaren för variabel varvtals- reglering trycks in, så återgår slaglägesindi- katorerna till den visning som gällde innan de slocknade. Denna produkt har ett inbyggt LED-ljus. Denna produkt är klassificerad som “LED- produkt klass 1” enligt EN 60825-1. LED-produkt klass 1 Viktigt: TITTA INTE RAKT IN I STRÅLEN. Hur bälteskroken används VARNING!

• Se till att bälteskroken monteras fast korrekt på verktyget och att skruven dras åt ordentligt. Om bälteskroken inte sitter fast ordentligt på verktyget kan det hända att den lossnar, så att verktyget kan falla ner. Det kan resultera i en olycka eller personskada.

• Se till att bälteskroken hakas fast ordentligt och säkert på en livrem eller på ett annat bälte. Se till att verktyget inte kan glida loss från bältet, eftersom det kan resultera i en olycka eller personskada.

• Undvik att hoppa eller springa medan verktyget bärs med bälteskroken, eftersom det kan få bälteskroken att glida och verktyget att falla ner. EY7270(EU).indb 73 2006/05/25 13:26:42-

Det kan resultera i en olycka eller personskada.

• Se till att återställa bälteskroken till förvaringsläget, när den inte ska användas, eftersom det annars kan hända att bälteskroken fastnar i något. Det kan resultera i en olycka eller personskada.

Låt inte något annat bits än ett skruvbits sitta fast i verktyget medan verktyget hänger i livremmen med bälteskroken. Ett föremål med vassa kanter, såsom en skruvdragarspets, kan orsaka personskada eller en olycka. Inställning av bälteskro- kens vinkel

1. Skjut bälteskrokens låsknapp 1 åt

sidan och håll den i detta läge för att låsa upp bälteskroken.

Dra bälteskroken från förvaringsläget 2 och justera den.

3. Släpp bälteskrokens

låsknapp för att låsa fast bälteskroken i inställd vinkel.

4. Kontrollera att bälteskroken är ordentligt

spärrad och att bälteskrokens låsknapp har återgått till ursprungsläget 3.

• Bälteskroken kan inte låsas fast i detta läge. Ställ in bälteskroken ordentligt i ett låst läge, innan den används. Återställ bälteskroken till förvaringsläget genom att utföra åtgärderna i punkt 1 till 2 ovan och föra tillbaka bälteskroken. Lås fast bälteskroken enligt åtgärderna i punkt 3 till 4 ovan. Montering av bälteskro- ken på motsatt sida Bälteskroken kan monteras på endera sidan av verktyget.

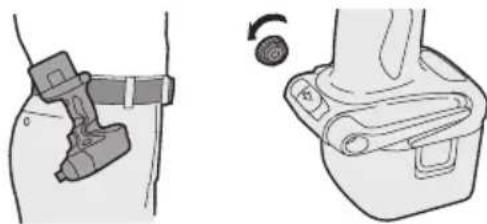

1. Ställ bälteskroken i förvaringsläget.

Lossa skruven genom att vrida den moturs med hjälp av ett platt metall- föremål eller en vanlig skruvmejsel.

3. Ta loss bälteskroken och för in den i

öppningen på verktygets motsatta sida.

4. Skruva fast skruven medurs och dra åt

den ordentligt. Bälteskroken måste vara i förvaringsläget för att den ska kunna tas loss från verkty- get. Korrekt hantering av batteri Ni-MH-batteri (EY9201)

• Ladda upp Ni-MH-batteriet helt innan du lägger undan det. Dess livslängd förbättras då.

• Temperaturen i omgivningen skall vara mellan0˚Coch40˚C. Om batteriet används under fryspunkten 0˚C, kan verktyget fungera onormalt. I detta fall ska du ladda upp batteriet helt för att vara säker på att batteriet fungerar normalt.

• När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna. En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller bränn- skador.

• När ett Ni-MH-batteri används måste du se till att platsen har god ventilation. Batteriets livslängd Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt. EY7270(EU).indb 74 2006/05/25 13:26:44-

Batteriåtervinning ANMÄRKNING: Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön. Laddning OBSERVERA: När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt. Batteriladdare (EY0110)

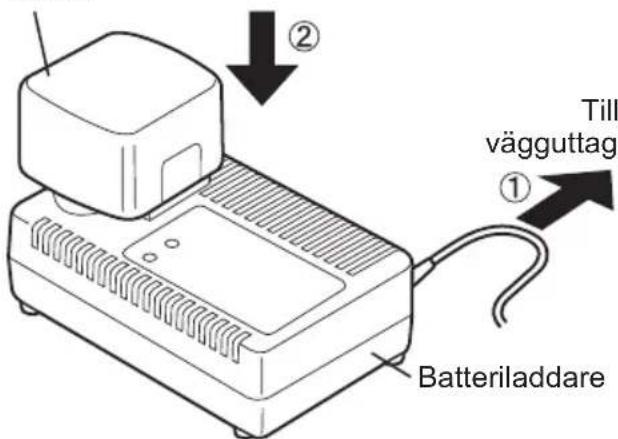

1. Anslut laddaren till ett vägguttag.

OBSERVERA: Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhets- problem.

2. Sätt i batteriet ordentligt i laddaren.

BatteriBatteriladdareTill vägguttag

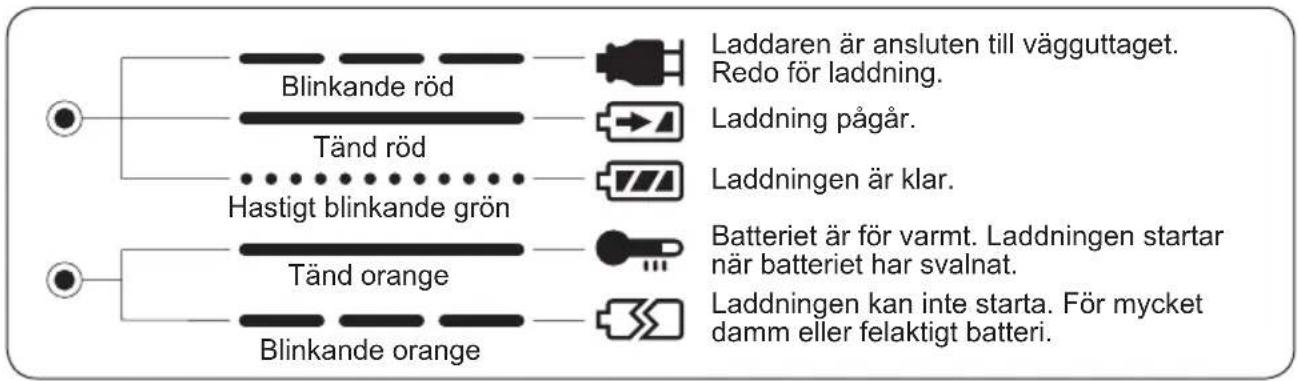

3. Under laddningen lyser laddningslam-

pan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte ladd- ningen. Den orange standby-lampan lyser tills batteriet svalnat, därefter påbörjas laddningen automatiskt.

4. När laddningen är klar börjar den gröna

laddningslampan blinka intensivt.

5. Laddningslampan tänds om batteriet

är alltför kallt eller om det inte använts under en längre tid. I detta fall kommer laddningen av batteriet att ta något längre än den normala laddningstiden.

• Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddnings- lampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

6. Vänd dig till en auktoriserad återför-

säljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden. OBSERVERA:

• När du ska ladda ett kallt batteri (under 5˚C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. I annat fall kan det hända att batteriet inte laddas till fullo.

• Kyl ner laddaren om du tänker ladda mer än två batteri i följd.

• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter. VIKTIGT: Laktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.

• Täck inte över ventilationshålen på laddaren och batteriet.

• Koppla loss batteriladdaren från vägg- uttaget, när den inte ska användas. EY7270(EU).indb 75 2006/05/25 13:26:45-

Information om kassering för användare av elektrisk & elektronisk utrustning (privata konsumenter) Om denna symbol finns på produkterna och/eller medföljande d o k u m e n t a t i o n , b e t y d e r d e t a t t förbrukade elektriska o c h e l ekt r o n i s ka produkter inte ska blandas med vanliga hushållssopor.För korrekt hantering, inhämtning och återvinning, ska dessa produkter lämnas på återvinningscentraler, där de tas emot utan kostnad. I vissa länder kan du som ett alternativ lämna in dina produkter hos återförsäljaren, när du köper en motsvarande, ny produkt.Om denna produkt avyttras korrekt sparas värdefulla resurser och eventuellt negativa effekter på den mänskliga hälsan och miljön förhindras, vilket kan bli fallet vid felaktig avyttring. Kontakta din lokala myndighet för mer information om var din närmsta återvinningsstation finns.Böter kan tillämpas vid felaktig avyttring av dessa sopor, i enlighet med lagstiftningen i landet. För företagsanvändare inom den Europeiska gemenskapen Om ni vill kassera elektrisk eller elektronisk utrustning, vänligen kontakta er återförsäljare eller leverantör för mer information. Information om kassering i övriga länder utanför den Europeiska gemenskapen Denna symbol gäller bara inom den Europeiska gemenskapen.Om du vill kassera denna produkt ska du kontakta de lokala myndigheterna eller din återförsäljare, och fråga om korrekt avyttringsmetod.

SKÖTSEL Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

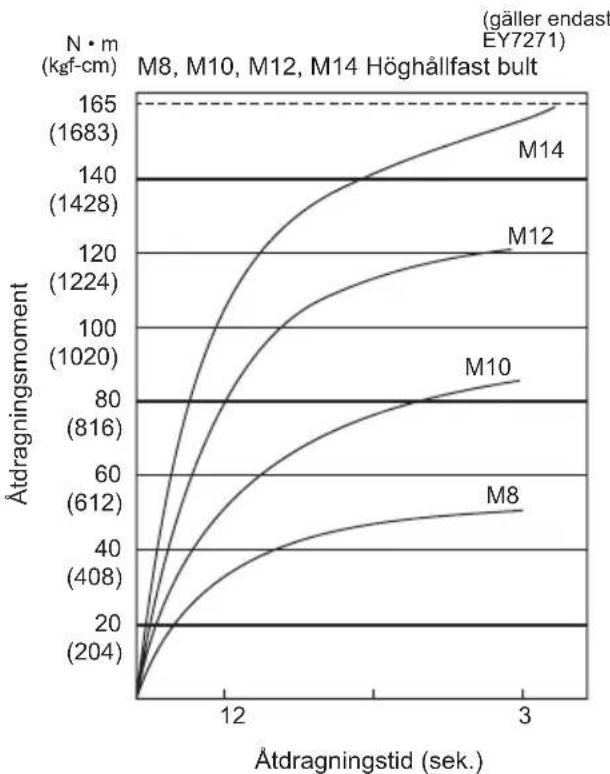

ÅTDRAGNINGSMO- MENT Den kraft som behövs för att dra åt en bult varierar beroende på bultens material och storlek liksom det material som bulten dras åt i. Beakta detta vid val av åtdragningstid.Här nedan anges olika referensvärden. (Värdena kan variera beroende på åtdragningsförhållanden.) LAMPINDIKATIONER Blinkande rödTänd rödHastigt blinkande grönTänd orangeBlinkande orangeLaddaren är ansluten till vägguttaget.Redo för laddning.Laddning pågår.Laddningen är klar.Batteriet är för varmt. Laddningen startar när batteriet har svalnat.Laddningen kan inte starta. För mycket damm eller felaktigt batteri. EY7270(EU).indb 76 2006/05/25 13:26:46-

Faktorer som påverkar åt- dragningsmomentet Åtdragningsmomentet påverkas av en mängd olika faktorer, bl.a. följande. Åtdrag- ningsmomentet bör alltid kontrolleras med en momentnyckel efter åtdragning.

När batteriet håller på att laddas ur sjunker spänningen, vilket medför att åtdragningsmomentet sjunker. Bultåtdragningsförhållanden

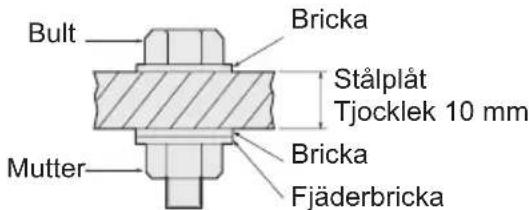

Åtdragningstid (sek.)M8, M10, M12, M14 Höghållfast bultÅtdragningsmomentN • m(kgf-cm) Bult MutterBrickaStålplåtTjocklek 10 mmBrickaFjäderbricka Åtdragningsförhållanden

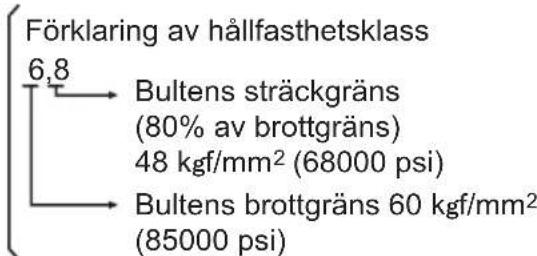

• Följande bultar används. Standardbult: hållfasthetsklass 6,8 Höghållfast bult: hållfasthetsklass 12,9 6,8 Förklaring av hållfasthetsklass Bultens sträckgräns (80% av brottgräns) 48 kgf/mm

Längre åtdragningstid ger ökat åtdrag- ningsmoment. Överdriven åtdragning innebär dock ingen förbättring utan förkortar verktygets livslängd.

3) Olika bultdiametrar

Storleken på bultdiametern påverkar åtdragningsmomentet. I allmänhet gäller att åtdragningsmo- mentet ökar ju större bultdiametern är. (gäller endast EY7271)(gäller endast EY7271) EY7270(EU).indb 77 2006/05/25 13:26:48-

4) Åtdragningsförhållanden Åtdragningsmomentet varierar, även för samma bult, beroende på klass-, längd- och vridmomentskoefficient (den fasta koefficient som anges av tillverkaren vid produktion). Åtdragningsmomentet varierar, även med samma bultningsmaterial (t.ex. stål), beroende på materialets ytbehandling. Vridmomentet minskar avsevärt när bult och mutter börjar rotera tillsam-mans.5) Hylsspel Vridmomentet minskar vid användning av en sexkantig hylsa av felaktig storlek för att dra åt en bult.6) Avtryckare (Avtryckare med variabel varvtalsreglering) Vridmomentet minskar vid användning av slagskruvdragaren utan att avtryckaren har dragits ut helt.7) Effekten av en anslutningsadapter Åtdragningsmomentet minskar vid användning av en universalkoppling eller en anslutningsadapter.

TILLBEHÖR Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck. Använd Panasonics originaltillbehör, den spärrfria borrchucken EY9X003E och snabbväxlingschucken EY9HX110E, för att erhålla optimal prestanda.

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

ModellEY7270/7271Skruv-dragningTräskruv 3,5 – 9,5 mm (1/8" – 3/8")Självdragande skruv 3,5 – 6 mm (1/8" – 1/4")BultåtdragningEY7270 EY7271Standardbult: M6 – M12 M6 – M16Höghållfast bult: M6 – M10 M6 – M12 VII . SPECIFIKATIONER SLAGSKRUVDRAGARE Modell EY7270 EY7271Motor 12 V likströmTomgångsvarvtalSlagläge S (svag slagstyrka): 0 – 1000 varv/min (rpm)Slagläge M (medelstark slagstyrka): 0 – 1400 varv/min (rpm)Slagläge H (kraftig slagstyrka): 0 – 2300 varv/min (rpm) Maximalt vridmoment 135 Nm (1380 kgf-cm) 165 Nm (1680 kgf-cm) Slag per minutSlagläge S (svag slagstyrka): 0 – 2000 slag/min (ipm) i slaglägeSlagläge M (medelstark slagstyrka): 0 – 2500 slag/min (ipm)Slagläge H (kraftig slagstyrka): 0 – 2800 slag/min (ipm) i slaglägeTotal längd169 mm 177 mm Vikt (inkl. batteriet) 1,8 kg 1,8 kg EY7270(EU).indb 78 2006/05/25 13:26:49-
