BEDIENUNGSANLEITUNG EY7271 PANASONIC

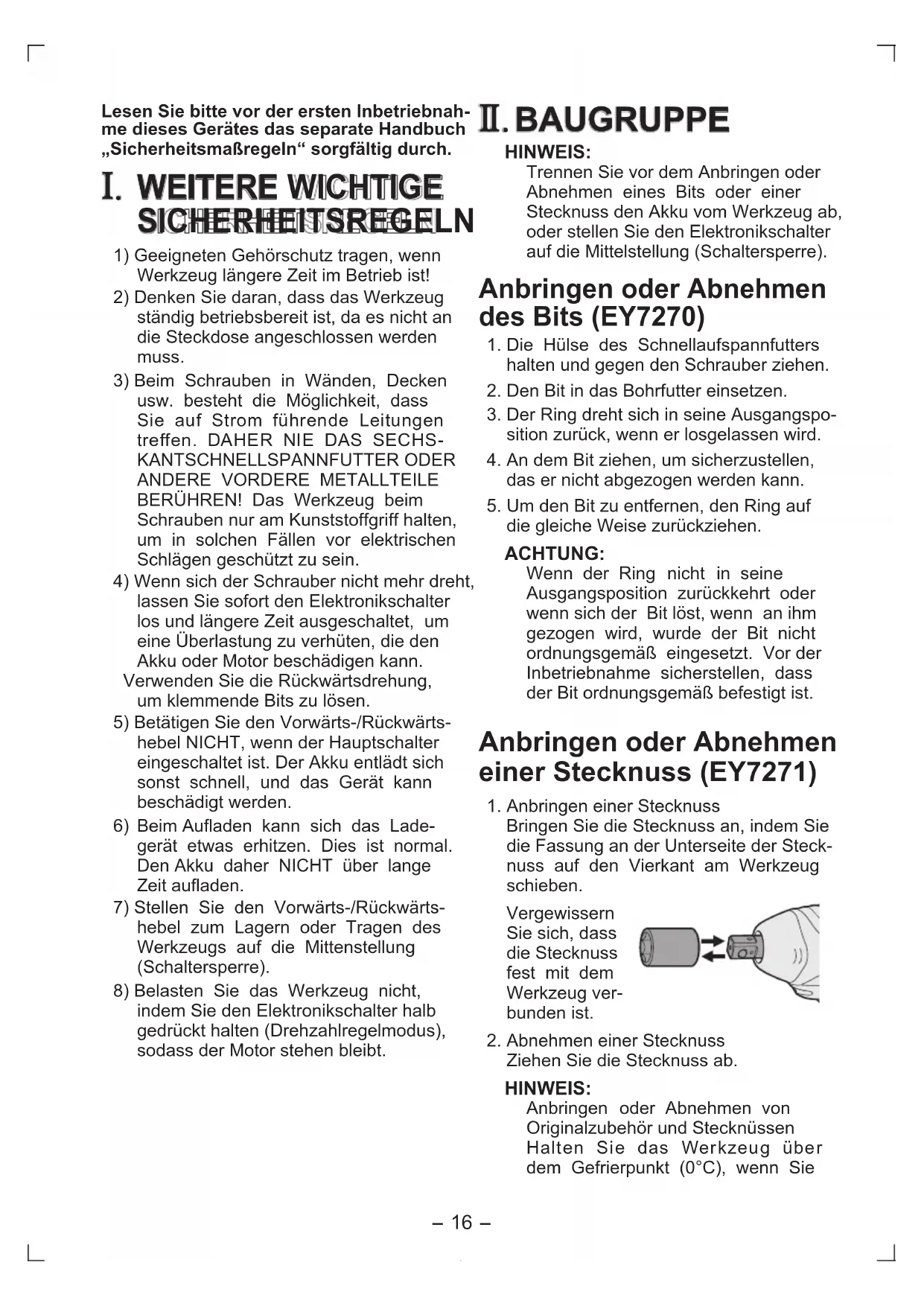

Lesen Sieittevor derersten Inbetriebnahme deses Gerates das separate Handbuch „SicherheitsmaBregeln" sorgfaltig durch.

I. WEITERERE WICHTIGESICHERHEITSREGELN

1) Geeigneten Gehorschutz/TRagen, wenn Werkzeug langere Zeit im Betrieb ist!
2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.
3) Beim Schrauben in Wänden, Decken usw. besteht die Möglichkeit, dass Sie auf Strom führende Leitungen treffen. DAHER NIE DAS SECHSKANTSCHNELLSPANNFUTTER ODER ANDERE VORDERE METALLTEILE BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fälle vor elektrischen Schlägen geschützt zu sein.
4) Wenn sich der Schrauber nicht mehr dreht, lessen Sie sofort den Elektronikschalter los und langere Zeit ausgeschaltet, um eine Überlastung zu verhufen, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu losen.
5) Betätigen Sie den Vorwärts-/Rückwärtshebel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.
6) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku thereof NICHT über lange Zeit aufladen.
7) Stellen Sie den Vorwarts-/Rückwartshebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).
8) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

II. BAUGRUPPE

HINWEIS:

Trennen Sie vor dem Anbringen oder Abnehmer eines Bits oder einer Stecknuss den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

Anbringen oder Abnehmen des Bits (EY7270)

1. Die Hülse des Schnellaufspannfurters halten und gegen den Schrauberziehen.
2. Den Bit in das Bohrfutter einsetzen.
3. Der Ring dreht sich in seine Ausgangsposition zurück, wenn er losgelassen wird.
4. An dem Bitziehen, um Sicherzustellen, das er nicht abgezogen werden kann.
5. Um den Bit zu entfernen, den Ring auf die gleiche Weise zurückziehen.

ACHTUNG:

Wenn der Ring nicht in seine Ausgangsposition zurückkehrt oder wenn sich der Bit lost, wenn an ihm gezogen wird, wurde der Bit nicht ordnungsgemäß eingesetzt. Vor der Inbetriebnahme sicherstellen, dass der Bit ordnungsgemäß befestigt ist.

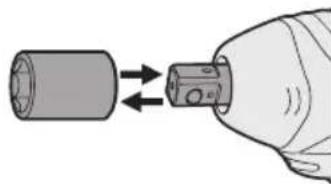

Anbringen oder Abnehmeneiner Stecknuss (EY7271)

1. Anbringen einer Stecknuss Bringen Sie die Stecknuss an, indem Sie die Fassung an der Unterseite der Stecknuss auf den Vierkant am Werkzeug schieren.

Vergewissern Sie sich, dass die Stecknuss fest mit dem Werkzeug verbunden ist.

1. Abnehmen einer Stecknuss Ziehen Sie die Stecknuss ab.

HINWEIS:

Anbringen oder Abnehmer von Originalzubehör und Stecknüssen Halten Sie das Werkzeug über dem Gefrierpunkt (0^) , wenn Sie

Originalzubehör und Stecknüsse am Vierkant des Werkzeugs anbringen oder davon abnehmer. Das Gummikissen im Vierkant, das die Kugel hochdrückt, kann unterhalb des Gefrierpunkts hart werden. Dies erfordert zusätzliche Kraft beim Abnehmer und Anbringen von Stecknüssen.

Wenn das Sechskant-Schnellspannffutter (optional) angebracht wird, kann der Schlagschrauber EY7271 auf die gleiche Weise wie das Schraubermodell EY7270 verwendet werden.

Symbol Bedeutung
V	Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
.../min	Drehzahl oder Hubzahl pro Minute

Anbringen oder Abnehmendes Akkus

1. Zum Anschlieben des Akkus: Den Akku einsetzen. Er Schnappt ein, um richtigen Anschluss anzuzeigen.

2. Zum Entfernen des Akkus: Drucken Sie die zwei Akku-Entriegelungsknöpfe auf beiden Seiten des Akkus. Den Akku aus dem Maschinenkorper schieren.

III.BETRIEB Wahl des Schlagmodus

Das Werkzeug besitz eine Schlagmodus-Wahlfunktion. Durch Drücken der Schlagmodustaste kann die Schlagkraft unter Stark, Mittel und Schwach ausgewählt werden. Durch Drücken der Taste wird der Modus auf Stark Mittel Schwach umgeschaltet. (Die Werksvorgabe ist der Schlagmodus „Stark".)

Im Schlagmodus „Schwach" ist das Drehmoment niedriger, um eine durch Überdrehen verursache Beschädigung des Materials

zu verhüten. Thiser Modus wird empfohlen, um eine möglichche Beschädigung kleiner Schraubenköffe oder weicher Materialoberflächen zu minimieren, wenn Sie die Drehzahl beim Anziehen mit dem Elektronikschalter steuern.

Im Schlagmodus „Mittel" ist das Drehmomente ebenfalls niedriger, um einer durch Überdrehen verursachten Beschädigung von Materialien vorzubeugen. Diese Modus wird empfohlen, um eine mögliche Beschädigung von Schrauben und Schraubenköpfen zu minimieren.

Im Schlagmodus „Stark“ werden die Maximalwerte für Drehmoment und Drehzahl erreicht.

VORSICH:

Drucken Sie die Schlagmodustaste nicht, bevor das Werkzeug zum vollkommenen Stillstand gekommen ist.

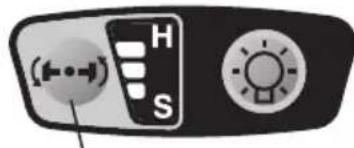

Bedienungstafel
Akku-Schlagschrauber

TabellefürempfohleneArbeitsrichtlinien

Schlagkraftmodus-anzeige	Empfohlene Anwendung
H ca. 2800 U/min (max.)	Für Schlagkraftmodus „Stark“ · Eindrehen langer Hozschrauben. · Anziehen von Schrauben bei der Installation von Geräten usw.
M ca. 2500 U/min (max.)	Für Schlagkraftmodus „Mittel“ · Anziehen dürner Schrauben in hartem Material. · Eindrehen von Maschinen-schrauben bei der Installation von Geräten.
S ca. 2000 U/min (max.)	Für Schlagkraftmodus „Schwach“ · Installieren von Gipsplatten. · Installieren von Fensterrahmen aus Weichmetall. · Installieren von Innenverscha-lungen.

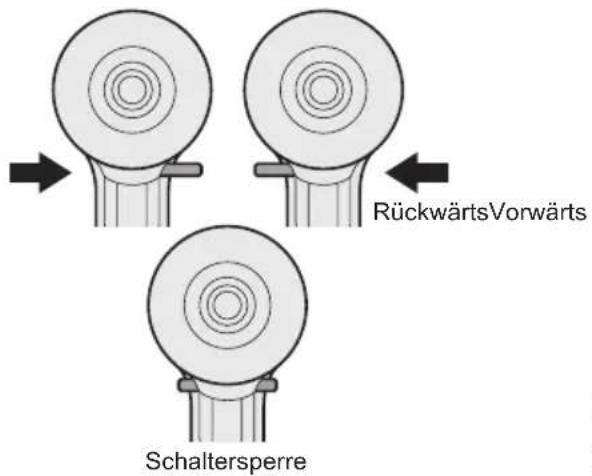

Umschalten und Betätigungs des Vorwarts-/Rückwartshebels

VORSICHT:

Nicht den Vorwarts-/Rückwartshebel betätigten, bevor der Bit vollständig zur Ruhe gekommen ist, um Schaden zu verhindern.

Vorwätsdrehung - Schalterbetätigung

1. Für Vorwärtsrehung den Hebel drücken.
2. Drücken Sie den Schalter weniger, um das Werkzeug langsam zu starten.
3. Die Geschwindigkeit nimmt mit stärkerem Druck auf den Schalter für effizientes Festziehen von Schrauben und Bohren zu. Die Bremse arbeitet, und der Bit stoppt sofort, wenn der Schalter losgelassen wird.
4. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schalter-sperre).

Rückwärtsdrehung - Schalterbetätigung

1. Für Rückwärtsdrehung den Hebel drucken. Die Drehrichtigung vor dem Betrieb prufen.
2. Drücken Sie den Schalter weniger, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mittenposition zurückstellen (Schalter-sperre).

VORSICHT:

Um übermögen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich

mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Anschluss eines anderen Akkus abkühlen.

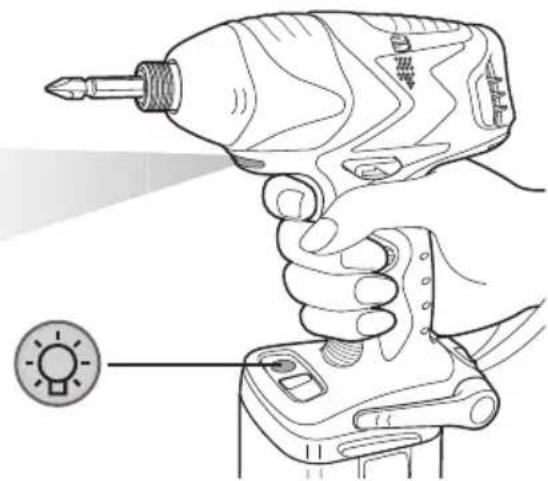

LED-Leuchte

VORSICHT:

Die eingebaute LED-Leuche beleuchtet vorübergehend einen kleinen Arbeitsbereich. Verwenden Sie sie nicht als Ersatz für eine normale Lichtquelle, da sie nicht über ausreichend Helligkeit verfügbar.

Durch Drücken der LED-Leuchten-EIN/AUS-Taste wird die LED-Leuchte ein- und ausgeschaltet.

Wenn das Werkzeug bei eingeschalteter LED-Leuchte 5 Minuten lang nicht benutzt worden ist, schaltet sich die Leuchte automatisch aus.

Die Leuche verbraucht nur sehr weniger Strom und beeinträchtigt weder die Leistung des Werkzeugs während des Betriebs noch die Akkukapazität.

In den folgenden Fällen erlischt die Schlagmodusanzeige an der Bedienungstafel:

• 5 Minuten sind ohne Betrieb vergangen.
  Während des Akkuwechsels.

Wenn der Elektronikschalter gedrück wird, wird die Schlagmodusanzeige auf die vorhergehende Einstellung zurückgestellt, bevor die Leuche erlischt.

Dieses Produkt verfügt über eine integrierte LED-Leuchte.

Dieses Produkt wurde als „LED-Produkt der Klasse 1" entsprechend EN 60825-1 klassifiziert.

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken losen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

Den Riemenhaken unbedingt sicher und gut am Gurtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken konnte sich irgendwo verfangen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

• Wenn Sie das Werkzeug mit dem Gürtelhaken an den Hüftgürtel hangen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an. Ein scharfkantiger Gegenstand, wie ein Bohrer-Bit, kann Verletzungen oder einen Unfall verursachen.

Die Riemenhaken-Winkelposition einstellen

1. Schieben Sie den Riemenhaken-Sperrhebel ① und halten Sieihn, um den Riemenhaken zu entriegeln.
2. Ziehen Sie den Gurtelhaken von der

Ruhestellung ② hoch, und stellen Sieihn fest.

1. Lassen Sie den Riemenhaken-Sperrhebel los, um den Winkel des Riemenhakens zu verriegeln.

1. Vergewissern Sie sich, dass der Gurtelhaken fest verriegelt ist. Vergewissern Sie sich auch, dass der Gurtelhaken-Arretierhebel fest in der Position ③ ein-gerastet ist.

In dieser Position kann der Gurtelhaken nicht eingerastet werden. Rasten Sieihn vor Gebrauch fest ein.

Um den Riemenhaken auf die Ausgangsstellung zurückzustellen, die obigen Schritte 1 und 2 ausfuhren, dann den Riemenhaken einklappen.

Zum Verriegeln des Hakens die obigen Schritte 3 und 4 ausführten.

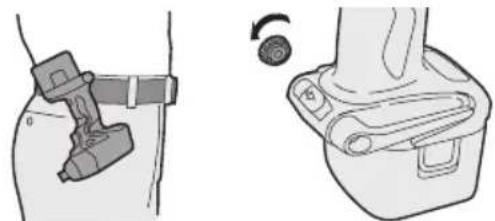

Ändern der Befestigungsside des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Bringen Sie den Riemenhaken in seine Lagerposition.
2. Losen Sie die Schraube durch Linksdrehen mit einem flachen Metallteil oder einem Flachschraubenzieher.
3. Nehmen Sie den Riemenhaken ab und setzen Sie in den Schlitz auf der anderen Seite des Hauptgerätes ein.
4. Die Schraube im Uhrzeigersinn anziehen.

Der Riemenhaken kann nur in seiner Lagerposition vom Hauptgerät abgenommen werden.

Korrekter Gebrauch des Akkus

Ni-MH-Akku (EY9201)

Laden Sie vor der Lagerung den NiMH-Akku vollständig auf, damit eine langere Lebensdauer sichergestellt ist.
- Der Umgebungstemperaturbereich liegt zwischen 0^ (32^) und 40^ (104^) . Wenn das Akkupack bei einer Akkutemperatur unter 0^ (32^) benutzt wird, Funktioniert das Werkzeug möglicherweise nicht einwandfrei. In thisem Fall den Akku für einwandfreie Funktion so lange aufladen, bis der Ladevorgang abgeschlossen ist.
- Wenn Sie den Akku nicht benutzen, halten Sieihn von Metallgegenständen fern: Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metallgegenstände, welche die Kontakte kurzschreiben können.

Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

• Bei Betrieb mit einem Ni-MHAkku darauf auf achten, dass für gute Belüftung gesorgt wird.

Lebensdauer des Akkus

Das Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäß Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

VORSICHT:

Um Umweltschutz und MaterialRecycling zu gewährleisten, sollenn Sie die Batterie zur ortlichen Entsorgungsstelle bringen, falls eine solche in Ihr dem Land vorhanden ist.

Laden

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

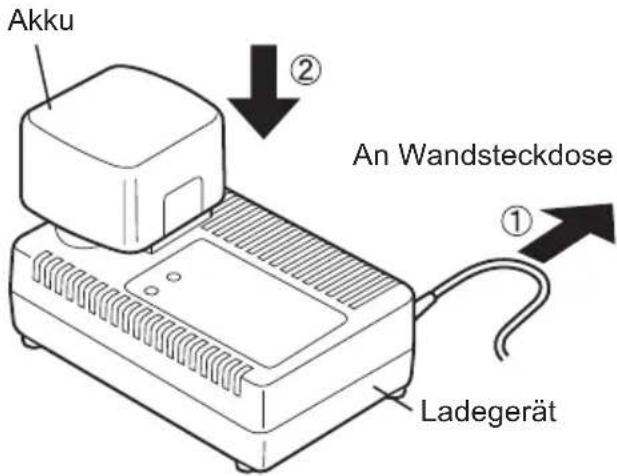

Ladegerät (EY0110)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose konnen Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1. Wahrend des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange das Akku noch heißt ist (wie z.B. unmittelbar nach intensivem Gebrauch).
  In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.

• Wenn der Ladevorgang beendet ist, beginnt die grüne Ladekontrollampeschnell zu blinken.

• Wenn der Akku zu kalt ist oder längerere Zeit nicht benutzt wurde, leuchtet die Ladekontrollampe. In dieser Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.

Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf.

Nach einigen Minuten beginnnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

1. Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschlieben des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sichitte an einen autorisierten Fachhändler.

HINWEIS:

• Wenn ein kalter Akku (von etwa 5^ (41^) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sieihn auf, wenn er sich auf Raumtemperatur erwartet hat. Anderenfalls wird der Akku möglichereweise nicht voll aufgeladen.

Den Akku abkühlen setzen, wenn mehr als zwei Akku-Sätze hintereinander aufgeladen werden.

• Stecken Sie ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungssquelle benutzen.

• Decken Sie die Entlüftungsöffnungen des Ladegerates und den Akku nicht ab.

Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

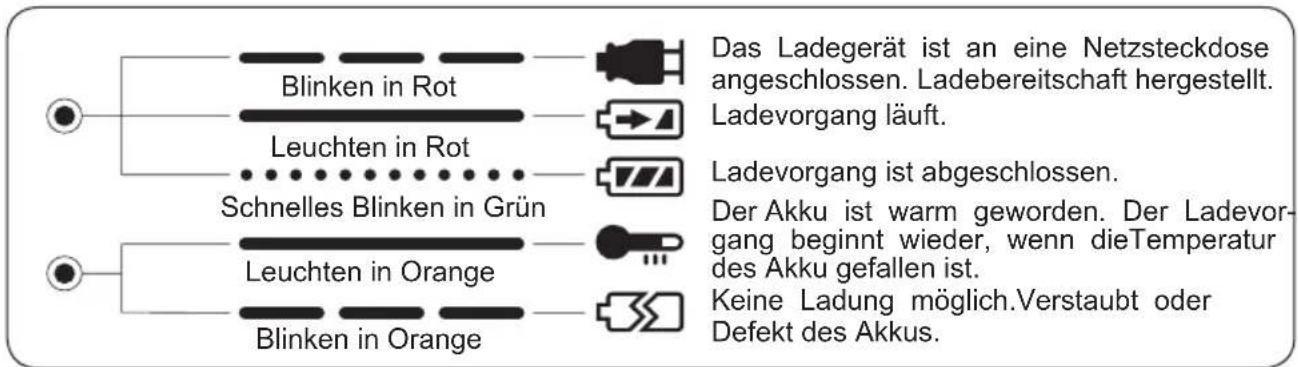

ANZEIGELAMPEN

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhnlichem Haushaltsabfall vermischt werden durfen. Bringen Sie zur ordnungsgemänen Behandlung, Rückgewinnung und Recycling diese Produkte zu den entsprechenden Sammelstellen, wo sie ohne Gebühren entgegenommen werden. In einigen Ländern kann es auch möglich sein, diese Produkte beim Kauf eines entsprechenden neuen Produkts bei Imrem ortlichen Einzelhändler abzugeben. Die ordnungsgemäß Entsorgung这点es Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen

auf Menschen und Umgebung, die aus einer unsachgemäßen Handhabung von Abfall entstehen konnen. Genauere Informationen zur nachstgelegen den Sammelstelle erhalten Sie bei ihrer Gemeindeverwaltung.

In Übereinstimmung mit der Landesgesetzgebung konnen für die unsachgemäß Entsorgung dieser Art von Abfall Strafgebühren erhoben werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit ihrem Handler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Erhalt weitere Informationen für sie bereit.

Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Bitte treten Sie mit ihrer Gemeindeverwaltung oder Ihr hem Handler in Kontakt, wenn Sie theses Produkt entsorgen möchten, und Fragen Sie nach einer Entsorgungsmöglichkeit.

IV. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverträner oder Benzin.

V. ANZIEHDREHMO-MENT

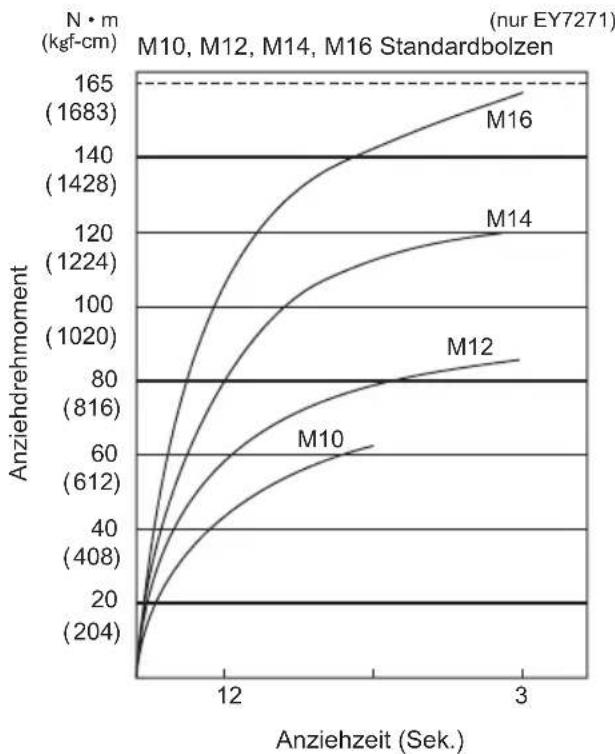

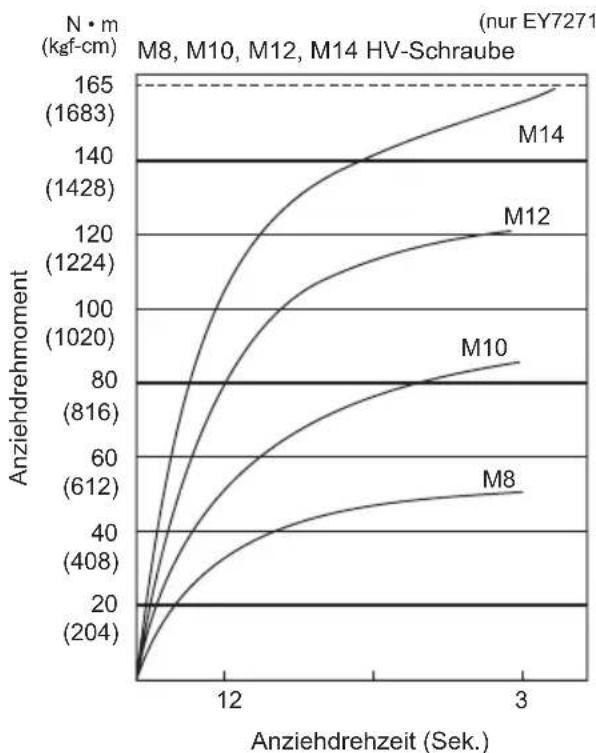

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und -große sowie Material, auf dem verschraubt wird. Wahlen Sie die Länge der Anziehung entsprechend aus.

Referenzwerte sind unter angegeben. (Sie können je nach Anziehbedingungen variieren.)

Faktoren, die das Anziehrehmoment beeinflussen

Das Anziehdrehmoment wird von einer Reihe Faktoren beeinflusst, einschließlich den folgenden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomentschlüssel überprüfen.

1) Spannung

Wenn der Akku fast entladen ist, verringert sich die Spannung und das Anziehrehmoment faltt ab.

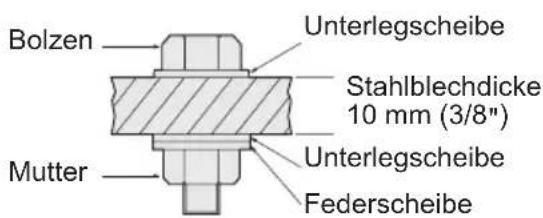

Bedingungen beim Festziehen von Bolzen

Anziehbedingungen

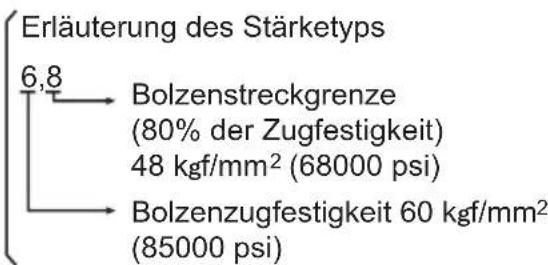

• Die folgenden Bolzen werden verwendet.
  Standardbolzen: Stärkotyp 6,8
  HV-Typ 12,9

2) Anziehungzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehdrehmoment. Übermäßiges Anziehen ist nicht dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser Die Maße des Bolzendurchmessers beeinflusst das Anziehrehmoment. Das Anziehrehmoment steigt an, wenn der Bolzendurchmesser größer wird.

4) Anziehbedingungen

• Das Anziehdrehnoment variiert je nach Grad, Länge und Anziehkoeffizient)sagar bei gleichen Bolzen (fester Koeffizient wird vom Hersteller bei der Produktion angegeben).
• Das Anziehrehmoment variiert je nach Oberflächenbeschaffenheit auch bei gleichen Verschraubmaterialien (z. B. Stahl).
  Das Drehmoment wird drasticisch reduziert, wenn der Bolzen und die Mutter anfangen sich zusammen zu drehen.

5) Buchsenspiel

Das Drehmoment wird gesenk, sobald zum Anziehen eines Bolzens eine Sechskant-Konfiguration der Buchse mit falscher Großverwendet wird.

6) Schalter (Betriebsschalter)

Das Drehmoment wird gesenkt, wenn das Gerät mit einem Schalter verwendet wird, der nicht gänzlich hineingedrückt wurde.

7) Wirkung des Anschlussadapters

Das Anziehrehmoment wird durch die Verwendung eines Universalgelenks oder eines Anschlussadapters gesenkt.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergroße passende Bits.

Verwenden Sie das Schlüssellose Bohrfutter (EY9X003E) und das Schnellwechselfutter (EY9HX110E) (Panasonic-Originalzubehör) für maximale Leistung.

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7270/7271
Schrauben eindrehen	Holzschaube	Φ 3,5 - Φ9,5 mm (1/8" - 3/8")
	Maschinenschraube	Φ 3,5 - Φ6 mm (1/8" - 1/4")
Schrauben anziehen			EY7270 EY7271
		Standardschaube: M6 - M12 M6 - M16
		HV-Schaube: M6 - M10 M6 - M12

VII. TECHNISCHE DATEN

HAUPTGERÄT

Model EY7270 EY7271
Motor 12 V DC
Drehzahl ohne Last	Schlagmodus „Schwach“: 0 - 1000/min (rpm)
	Schlagmodus „Mittel“: 0 - 1400/min (rpm)
	Schlagmodus „Stark“: 0 - 2300/min (rpm)
Maximales Drehm对象	135 Nm(1380 kgf-cm, 1190 in-lbs.)	165 Nm(1680 kgf-cm, 1460 in-lbs.)
Schlagzahl	Schlagmodus „Schwach“: 0 - 2000 S/min im Schlagmodus
	Schlagmodus „Mittel“: 0 - 2500 S/min
	Schlagmodus „Stark“: 0 - 2800 S/min im Schlagmodus
Gesamtlänge	169 mm 177 mm
Gewicht (mit Akku)	1,8 kg (4,0 lbs)	1,8 kg (4,1 lbs)

AKKU

Modell EY9201
Lagerakku Ni-MH-Akku
Akkuspannung 12 V DC (12 V x 10 Zellen)

AKKU-LADEGERÄT

Modell EY0110
Nennleistung		Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht		0,78 kg (1,72 lbs)
Ladezeit		7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 Minuten
	1,7 Ah		EY9180	EY9101
			EY9182
			25 Minuten
	2,0 Ah	EY9168		EY9106	EY9136		EY9116
		30 Minuten		30 Minuten			EY9117
							60 Minuten
	3,0 Ah			EY9200	EY9230		EY9210
				45 Minuten			90 Minuten
	3,5 Ah			EY9201	EY9231	EY9251
				55 Minuten		65 Minuten

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise他们在其lem Wohngebiet nicht angeboten werden.itte richten Sie sich nach den Angaben im Katalog.
