MANUALE UTENTE EY7271 PANASONIC

DESCRIZIONE DELLE FUNZIONI

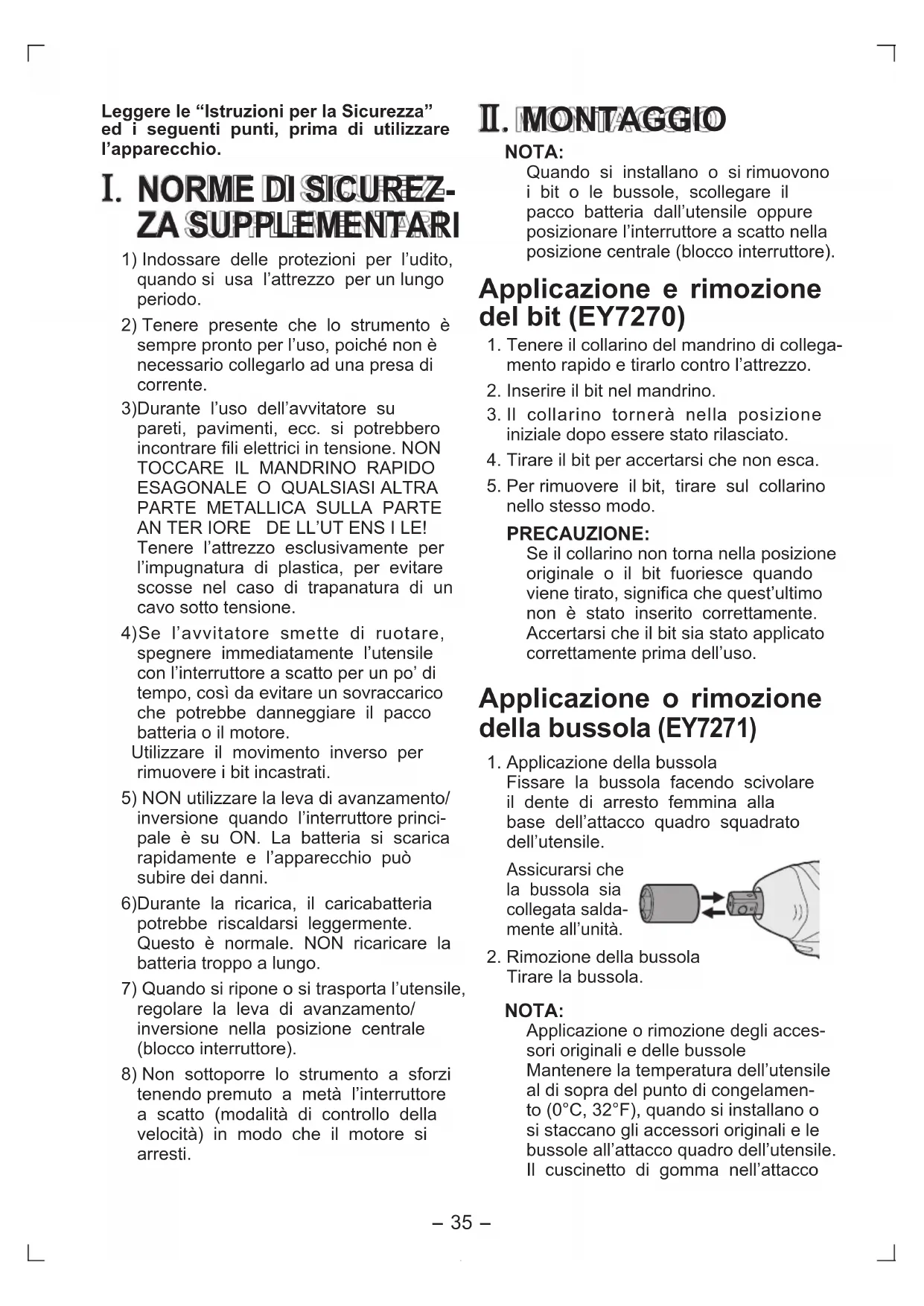

Leggere le “Istruzioni per la Sicurezza” ed i seguenti punti, prima di utilizzare l’apparecchio.

ZA SUPPLEMENTARI 1) Indossare delle protezioni per l’udito, quando si usa l’attrezzo per un lungo periodo.2) Tenere presente che lo strumento è sempre pronto per l’uso, poiché non è necessario collegarlo ad una presa di corrente.3)Durante l’uso dell’avvitatore su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE AN TER IORE DE LL’UT ENS I LE! Tenere l’attrezzo esclusivamente per l’impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.

4) Se l’avvitatore smette di ruotare,

spegnere immediatamente l’utensile con l’interruttore a scatto per un po’ di tempo, così da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore. Utilizzare il movimento inverso per rimuovere i bit incastrati.5) NON utilizzare la leva di avanzamento/inversione quando l’interruttore princi-pale è su ON. La batteria si scarica rapidamente e l’apparecchio può subire dei danni.6)Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo.7) Quando si ripone o si trasporta l’utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore).8) Non sottoporre lo strumento a sforzi tenendo premuto a metà l’interruttore a scatto (modalità di controllo della velocità) in modo che il motore si arresti.

. MONTAGGIO NOTA:Quando si installano o si rimuovono i bit o le bussole, scollegare il pacco batteria dall’utensile oppure posizionare l’interruttore a scatto nella posizione centrale (blocco interruttore). Applicazione e rimozione del bit (EY7270)

1. Tenere il collarino del mandrino di collega-mento rapido e tirarlo contro l’attrezzo.2. Inserire il bit nel mandrino.

3. Il collarino tornerà nella posizione

iniziale dopo essere stato rilasciato.4. Tirare il bit per accertarsi che non esca.5. Per rimuovere il bit, tirare sul collarino nello stesso modo.PRECAUZIONE:Se il collarino non torna nella posizione originale o il bit fuoriesce quando viene tirato, significa che quest’ultimo non è stato inserito correttamente. Accertarsi che il bit sia stato applicato correttamente prima dell’uso. Applicazione o rimozione della bussola (EY7271) 1. Applicazione della bussola Fissare la bussola facendo scivolare il dente di arresto femmina alla base dell’attacco quadro squadrato dell’utensile. Assicurarsi che la bussola sia collegata salda-mente all’unità.2. Rimozione della bussolaTirare la bussola.NOTA:Applicazione o rimozione degli acces-sori originali e delle bussoleMantenere la temperatura dell’utensile al di sopra del punto di congelamen-to (0°C, 32°F), quando si installano o si staccano gli accessori originali e le bussole all’attacco quadro dell’utensile. Il cuscinetto di gomma nell’attacco EY7270(EU).indb 35 2006/05/25 13:25:41-

quadro che spinge la pallina potrebbe indurirsi se la temperatura ambientale raggiunge il punto di congelamento. Ciò richiederebbe l’applicazione di una forza maggiore nell’installare o stacca-re le bussole.Se il mandrino esagonale di collegamento rapido (accessorio opzionale) viene installato, la chiave ad impulsi EY7271 può essere usata nello stesso modo dell’avvitatore modello EY7270.Simbolo Signicato

Volt Corrente diretta

Velocità senza carico…/min Giri o reciprocazioni per minuto Applicazione o rimozione del pacco batteria 1. Per collegare il pacco batteria: Inserire il pacco batteria. Scatta in posizione quando è inserito corretta-mente.2. Per rimuovere il pacco batteria: Premere i due pulsanti sui lati del pacco batteria. Estrarre il pacco batteria dalla struttura dell’utensile. III

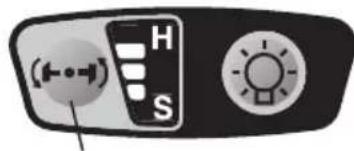

FUNZIONAMENTO Selezionare la modalità di impatto L’utensile è dotato del tasto di selezione modalità impatto. Premendo tale tasto si possono selezionare le modalità di impatto forte, medio o leggero. Premendo il tasto la modalità cambia da forte a medio a leggero. (La modalità predefinita è la modalità di impatto forte.)Nella modalità di impatto leggero la coppia di serraggio è bassa per evitare che il materiale si danneggi a causa di un forte serraggio. Si raccomanda di usare questa modalità quando si vogliono ridurre gli eventuali danni alle teste delle piccole viti o alla superficie di un materiale morbido da fissare, in quanto è possibile controllare il serraggio con il grilletto di controllo velocità variabile.Anche la modalità di impatto medio ha una bassa impostazione di coppia di serraggio per aiutare a prevenire danni ai materiali a causa di un forte serraggio. Si raccomanda di usare questa modalità quando si vogliono ridurre gli eventuali danni alle viti e alle teste delle viti.La modalità di impatto forte serve a selezio-nare la coppia di serraggio massima e la velocità di rotazione.ATTENZIONE:Non premere il tasto di modalità di impulso prima che la rotazione si sia completamente arrestata.Pannello operativoTasto modalità impatto Tabella indicazioni consigliate Visualizzazione modalità potenza impattoApplicazione consigliata Modalità potenza impatto forte. Fissaggio di viti lunghe da legno. Serraggio di bulloni per l’installazione di apparecchi, ecc.Circa 2800 impatti al minuto (Max.) Modalità potenza impatto media. Fissaggio di viti a diametro ridotto in materiali massicci. Serraggio di viti a ferro per l’installazione di apparecchi, ecc.Circa 2500 impatti al minuto (Max.) Modalità potenza impatto leggera. Installazione di pannelli in gesso

Installazioneditelaipernestrein materiale leggero. Installazionedinitureperinterni Circa 2000 impatti al minuto (Max.) EY7270(EU).indb 36 2006/05/25 13:25:43-

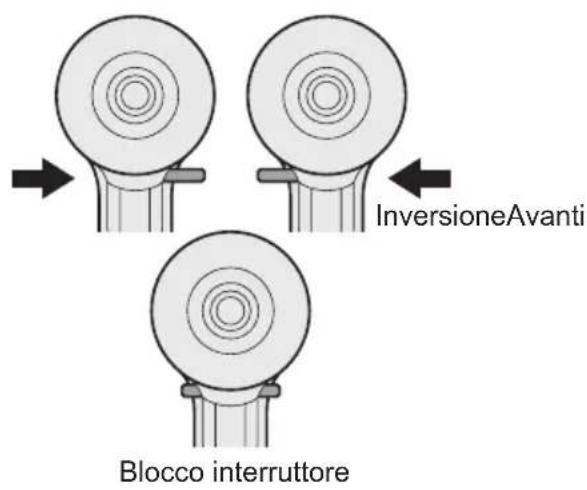

Uso della leva di avanza- mento/inversione PRECAUZIONE: Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente. Uso dell’interruttore di rotazione in avanti

1. Spingere la leva per la rotazione in

2. Premere leggermente il grilletto per

avviare lentamente l’utensile.

3. La velocità aumenta man mano che si

preme il grilletto, così da garantire un serraggio efficace delle viti. Il freno si attiva e il bit si arresta immediatamente quando si rilascia il grilletto.

4. Dopo l’uso, riportare la leva nella posi-

zione centrale (blocco interruttore). Uso dell’interruttore di rotazione all’indietro

1. Spingere la leva per la rotazione all’indie-

tro. Controllare la direzione di rotazione prima dell’uso.

2. Premere leggermente il grilletto per

avviare lentamente l’utensile.

3. Dopo l’uso, riportare la leva nella posi-

zione centrale (blocco interruttore). PRECAUZIONE: Per evitare che la temperatura della superficie dello strumento aumenti eccessivamente, non usarlo in modo continuativo con due o più pacchi bat- teria. Lo strumento deve raffreddarsi prima di sostituire il pacco batteria. Luce LED PRECAUZIONE: La luce LED incorporata è progettata per illuminare temporaneamente le aree di lavoro ridotte. Non utilizzarla in sostituzione di una torcia normale, poiché non è abbastanza luminosa. Premendo il tasto di accensione/spegnimento della luce LED, la luce si accenderà o si spegnerà. Se l’utensile è inattivo per 5 minuti mentre la luce LED è accesa, la luce si spegne automaticamente. La luce consuma poca corrente e non influisce negativamente sulle prestazioni dell’utensile o sulla capacità della batteria durante l’uso. Il display della modalità di impatto sul pannello operativo si spegnerà nei seguenti casi:

Se l’utensile è inattivo per 5 minuti.

Durante la sostituzione della batteria. Se il grilletto di controllo velocità variabile viene premuto, il display della modalità di impatto ritornerà all’impostazione prece- dente allo spegnimento della luce. Questo prodotto ha una luce LED incor- porata. Questo prodotto è classificato come “Prodotto LED classe 1” in EN 60825-1. InversioneAvanti Blocco interruttore EY7270(EU).indb 37 2006/05/25 13:25:45-

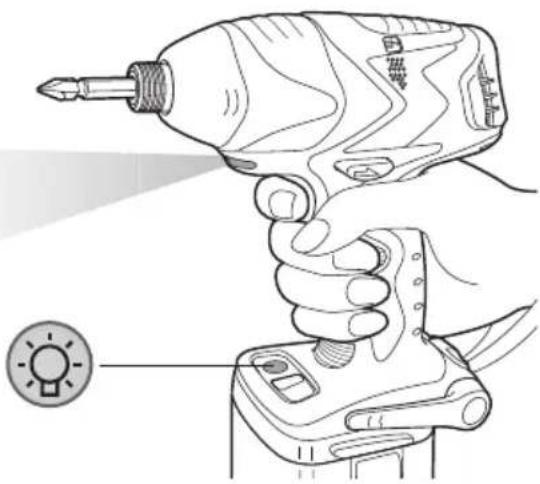

Prodotto LED classe 1 Precauzione: NON FISSARE DIRETTA- MENTE IL RAGGIO. Come utilizzare il gancio da cintura AVVERTIMENTO!

• Accertarsi di fissare saldamente il gancio da cintura all’apparecchio principale serrando la vite. Quando il gancio da cintura non è fissato saldamente all’apparecchio principale, il gancio stesso può staccarsi e far cadere l’apparecchio. Potrebbero verificarsi incidenti o infortuni.

• Accertarsi di fissare saldamente il gancio da cintura alla cintura legata in vita o ad un altro tipo di cintura. Prestare attenzione affinché l’ap- parecchio non scivoli dalla cintura. Potrebbero verificarsi incidenti o infortuni.

• Quando l’apparecchio principale è sostenuto mediante il gancio da cintura, evitare di saltare o correre. Il gancio può scivolare e far cadere l’apparecchio. Potrebbero verificarsi incidenti o infortuni.

• Quando il gancio da cintura non viene utilizzato, riporlo nella posizione iniziale. In caso contrario il gancio da cintura potrebbe rimanere incastrato. Potrebbero verificarsi incidenti o infortuni.

Quando l’apparecchio è agganciato alla cintura mediante l’apposito gancio, fissare solo bit dell’avvitatore all’utensile. Un oggetto appuntito, come ad esem- pio un bit, può causare infortuni o incidenti. Regolazione dell’angola- zione del gancio da cintura

1. Far scorrere la leva di blocco del gancio

da cintura 1 e tenerla ferma per sbloc- care il gancio.

2. Estrarre il gancio da

cintura dalla posizione iniziale 2 e regolarlo.

3. Rilasciare la leva di

blocco del gancio da cintura per bloccare l’angolo del gancio.

4. Accertarsi di fissare saldamente il gan-

cio da cintura 3. Accertarsi inoltre che la leva del gancio da cintura sia bloc- cata saldamente in posizione.

• Il gancio da cintura non può essere fissato in questa posizione. Fissarlo saldamente prima dell’uso. Per riportare il gancio da cintura alla posizione iniziale, seguire i punti 1 e 2 riportati sopra, quindi abbassare il gancio. Per fissare il gancio, seguire i punti 3 e 4 riportati sopra. Modifica del lato del gan- cio da cintura Il gancio da cintura può essere fissato a uno dei due lati dell’apparecchio.

1. Porre il gancio da cintura nella posi-

Allentare la vite ruotandola in senso antiorario mediante una moneta o un cacciavite a testa piatta.

3. Estrarre il gancio da cintura e inserirlo

nell’altro lato della guida sull’apparecchio principale.

4. Fissare saldamente la vite ruotandola

in senso orario. Il gancio da cintura può essere estratto dall’apparecchio principale solo quando si trova nella posizione iniziale. EY7270(EU).indb 38 2006/05/25 13:25:47-

Per un uso corretto del pacco batteria Pacco batteria Ni-MH (EY9201)

• Ricaricare la batteria Ni-MH completa- mente prima di metterla via per assi- curare una lunga durata.

• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare cor- rettamente. Ricaricate la batteria com- pletamente per un suo uso corretto.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

• Quando si usa il pacco batteria Ni-MH assicurarsi che il luogo di lavoro sia ben ventilato. Durata del pacco batteria Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funziona- mento diventa estremamente breve dopo la ricarica, sostituire il pacco bat- teria con uno nuovo. Riciclo batteria ATTENZIONE: Per ragioni relative alla protezione dell’ambiente e al riciclaggio dei materiali, assicurarsi che lo smalti- mento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell’area dell’utente). Ricarica NOTA: Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità. Caricabatteria (EY0110)

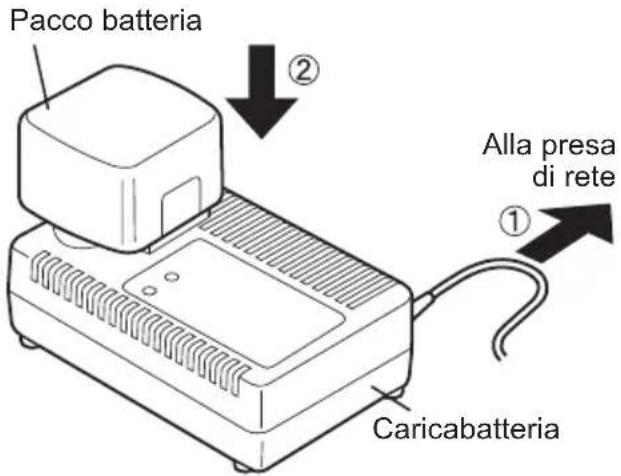

1. Collegare il caricatore alla presa di

corrente. NOTA: L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

2. Inserire saldamente il pacco batteria nel

caricabatteria. Pacco batteriaCaricabatteriaAlla presa di rete

3. Durante la ricarica, la spia di carica si

accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia arancione d’attesa rimane accesa finché il caricabatteria non diventa freddo. La ricarica comincia poi automaticamente.

4. Quando la ricarica è stata completata,

la spia verde di ricarica comincerà a lampeggiare rapidamente.

5. Qualora il pacco batteria sia eccessiva-

mente freddo o non sia stato utilizzato per un lungo periodo di tempo, la spia di ricarica si accende. In questo caso la ricarica protettiva richiede più tempo rispetto alla normale ricarica del pacco batteria.

• Se un pacco batteria completamente ricaricato viene inserito di nuovo nel EY7270(EU).indb 39 2006/05/25 13:25:48-

caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato. NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 5°C (41°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la temperatura ambiente. Altrimenti il pacco batteria potrebbe non essere completamente ricaricato.

• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.

• Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo. PRECAUZIONE: Onde evitare il rischio d’incendio o il danneggiamento del caricabatteria:

• Non usate l’energia fornita da un generatore a motore.

• Non coprite le prese d’aria di caricabatteria e pacco batteria.

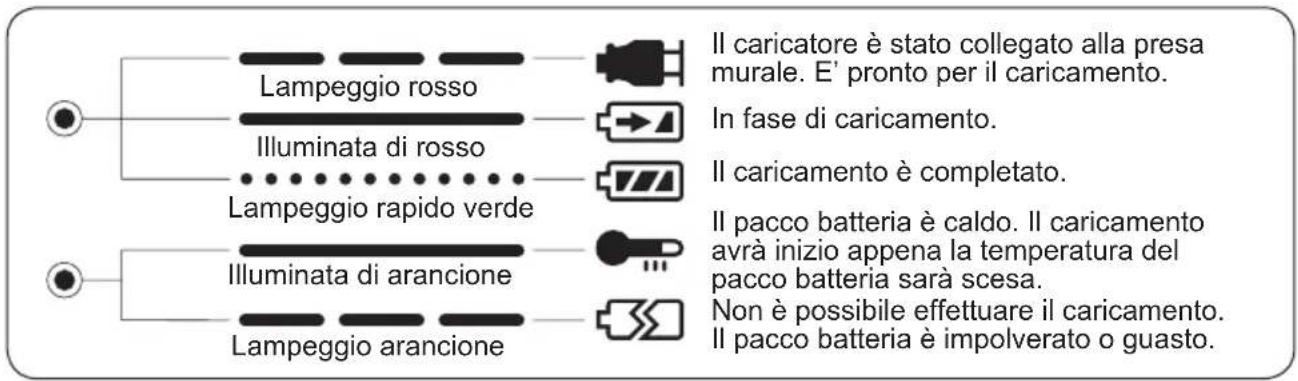

• Scollegare il caricabatteria se non in uso. SEGNALI SPIE Lampeggio rosso Illuminata di rosso Lampeggio rapido verde Illuminata di arancione Lampeggio arancione Il caricatore è stato collegato alla presa murale. E’ pronto per il caricamento. In fase di caricamento. Il caricamento è completato. Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto. Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati) Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell’acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull’ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. EY7270(EU).indb 40 2006/05/25 13:25:50-

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.Per gli utenti aziendali nell'Unio-ne EuropeaQualora si desideri smaltire apparec-chiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.Informazioni sullo smaltimento in nazioni al di fuori dell’Unione EuropeaQuesto simbolo è valido solo nell’Unione Europea.Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

. MANUTENZIONE Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto.NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.

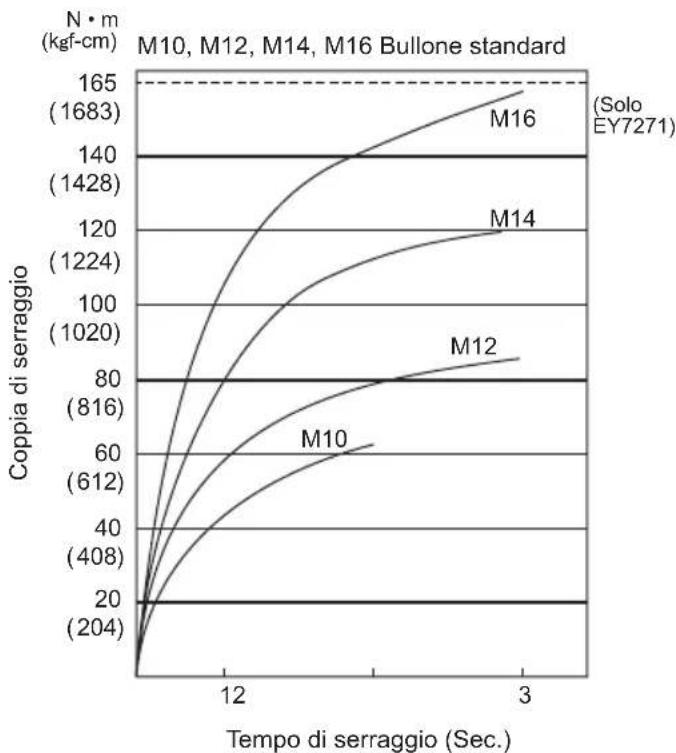

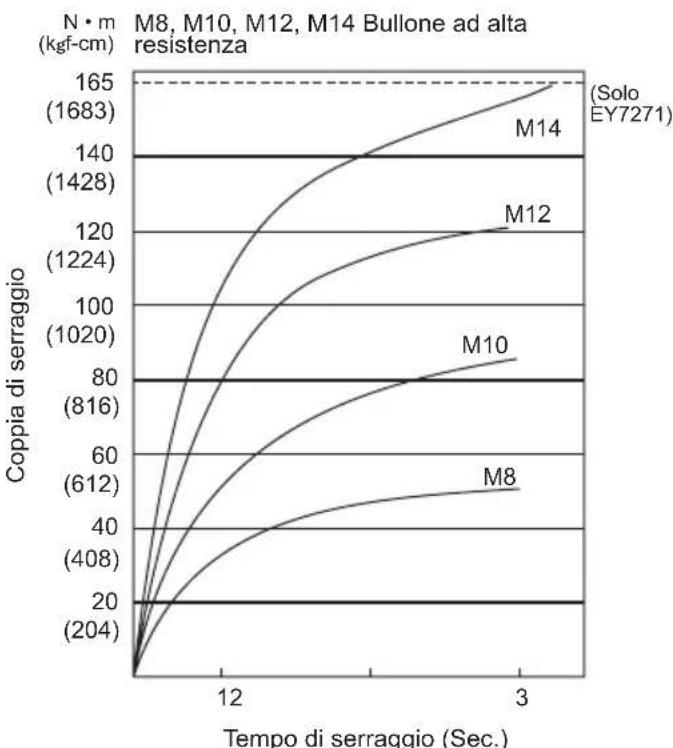

RAGGIO La potenza necessaria per serrare un bullone varia in base al materiale e alla dimensione del bullone, nonché al materiale in cui si fissa il bullone. Scegliere la lunghezza del tempo di serraggio di conseguenza.I valori di riferimento sono riportati di seguito.(I valori possono variare in base alle condizioni di serraggio). Fattori che influiscono sulla coppia di serraggio La coppia di serraggio è influenzata da una grande varietà di fattori inclusi i seguenti.Dopo avere eseguito il serraggio, con-trollare la coppia con una chiave torsiome-trica.1) Tensione Quando il pacco batteria è quasi scari-co, la tensione diminuisce e la coppia di serraggio scende.Condizioni di serraggio dei bulloni

M12 M10 M14 M16 Tempo di serraggio (Sec.) M10, M12, M14, M16 Bullone standard Coppia di serraggio N • m (kgf-cm) M10

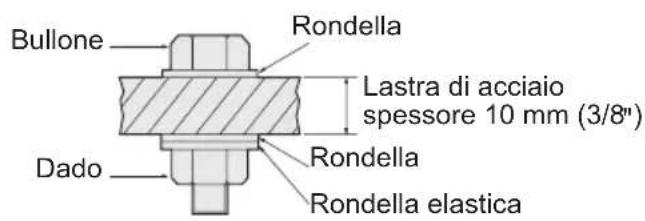

Bullone Dado RondellaLastra di acciaiospessore 10 mm (3/8" RondellaRondella elastica Condizioni di serraggio

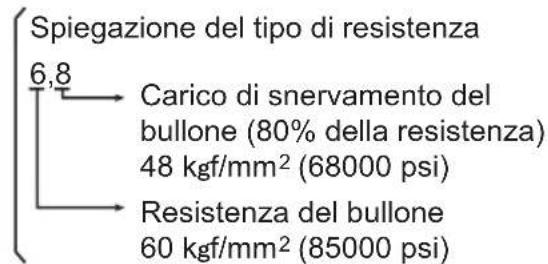

• Vengono utilizzati i seguenti bulloni. Bulloni standard: Tipo resistente 6,8 Tipo ad alta resistenza 12,9 6,8 Spiegazione del tipo di resistenzaCarico di snervamento del bullone (80% della resistenza)48 kgf/mm (68000 psi)Resistenza del bullone 60 kgf/mm (85000 psi)

2) Tempo di serraggio

Un tempo di serraggio più lungo comporta una coppia di serraggio maggiore. Tuttavia, un serraggio eccessivo non offre vantaggi e riduce la durata dello strumento.

3) Diametri dei bulloni diversi

Il diametro dei bulloni influisce sulla cop- pia di serraggio. In genere, maggiore è il diametro del bullone, maggiore è la coppia di serrag- gio.

4) Condizioni di serraggio

La coppia di serraggio varia, anche per lo stesso bullone, in base al grado, la lunghezza e il coefficiente di coppia (il coefficiente fisso indicato dal produttore)

La coppia di serraggio varia in base alla superficie, anche per bulloni dello stesso materiale (es.: acciaio). La coppia è molto ridotta quando il bullone e il dado iniziano a ruotare insieme

5) Gioco della presa

La coppia diminuisce quando per ser- rare un bullone viene utilizzata la configurazione a sei lati della presa con una dimensione errata.

6) Interruttore (grilletto di controllo a velo-

cità variabile) La coppia diminuisce se l’apparecchio viene utilizzato con l’interruttore non completamente tirato.

7) Effetto dell’adattatore di connessione

La coppia di serraggio diminuisce quando si utilizza un giunto a snodo universale o un adattatore di connessione.

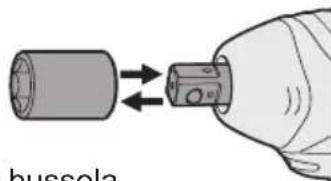

. ACCESSORI Utilizzare solo i bit adatti per la dimensione del mandrino. Per prestazioni ottimali usare solo l’originale Mandrino per trapani senza chiave Panasonic accessorio opzionale (EY9X003E) e il Mandrino di collegamento rapido (EY9HX110E).

VII . SPECIFICHE TECNICHE APPARECCHIO PRINCIPALE Modello EY7270 EY7271Motore 12 V DCIn assenza di caricoModalità di impatto leggero: 0 - 1000/min (rpm)Modalità di impatto medio: 0 - 1400/min (rpm)Modalità di impatto forte: 0 - 2300/min (rpm)Coppia massima135 Nm(1380 kgf-cm, 1190 in-lbs.)165 Nm(1680 kgf-cm, 1460 in-lbs.)Impatti al minutoModalità di impatto leggero: 0 - 2000 ipm in modalità di impattoModalità di impatto medio: 0 - 2500 ipmModalità di impatto forte: 0 - 2800 ipm in modalità di impattoLunghezza totale169 mm 177 mm Peso (con pacco batteria) 1,8 kg (4,0 lbs) 1,8 kg (4,1 lbs) PACCO BATTERIA Modello EY9201Accumulatore Batteria Ni-MHTensione batteria 12 V DC (1,2 V × 10 celle) CARICABATTERIA ModelloEY0110ValoriVedere la targhetta dei valori sul fondo del caricabatteria. Peso 0,78 kg (1,72 lbs)Tempo di caricamento7,2 V9,6 V 12 V 15,6 V 18 V 24 V1,2 AhEY9065EY9066EY9080EY9086EY9001EY900620 min.1,7 AhEY9180EY9182EY910125 min.2,0 AhEY9168 EY9106 EY9136EY9116EY911730 min.30 min.60 min.3,0 AhEY9200 EY9230 EY921045 min.90 min.3,5 AhEY9201 EY9231 EY925155 min.65 min. NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo. EY7270(EU).indb 43 2006/05/25 13:25:55-
