| Producttype | Achromatische refractortelescoop |
| Merk | Bresser |
| Model | 70900 NG |
| Brandpuntsafstand | 900 mm |
| Objectiefdiameter | 70 mm |
| Vergroting | 45x tot 337,5x (afhankelijk van oculair) |
| Meegeleverde oculairs | K-20 mm, K-12 mm, K-4 mm |
| Montuur | Equatoriaal met uuraandrijving en declinatie, azimutaal instelbaar |
| Zoeker | 6x25, verstelbaar |
| Inbegrepen accessoires | Zenit spiegel, beeld omkeerlens 1,5x, verstelbaar aluminium statief, accessoireplateau, flexibele assen |
| Voeding | Geen (handmatig gebruik) |
| Onderhoud en reiniging | Reinig de lenzen met een zachte, pluisvrije doek; bescherm tegen stof en vocht; gebruik na gebruik de stofkap |
| Veiligheid | Kijk nooit naar de zon; risico op blindheid en brand; gebruik onder toezicht van een volwassene |
| Reserveonderdelen en repareerbaarheid | Niet demonteren; neem contact op met de verkoper of klantendienst |
| Aanbevolen gebruik | Astronomische waarneming (maan, nevels) en aardse waarneming (met omkeerlens) |
Veelgestelde vragen - 70900 NG BRESSER
Gebruikersvragen over 70900 NG BRESSER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Telescoop in PDF-formaat gratis! Vind uw handleiding 70900 NG - BRESSER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 70900 NG van het merk BRESSER.

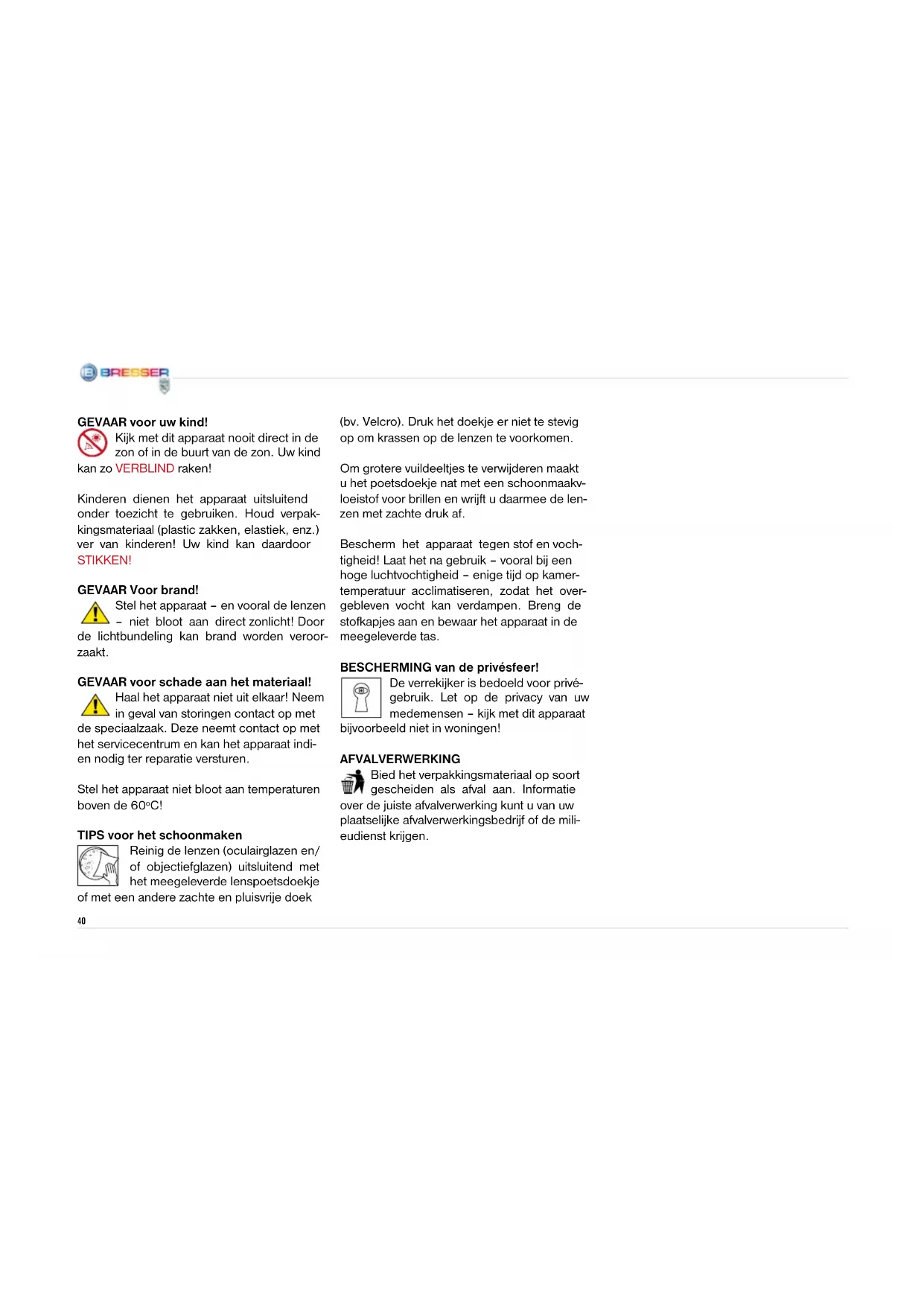

GEBRUIKSAANWIJZING 70900 NG BRESSER
GEVAAR voor uw kind!
Kijk met dit apparaat nooit direct in de zon of in de buurt van de zon. Uw kind VERBLIND raken!
Kinderen dienen het apparaatuitsluitend ondertoezicht te gebruiken. Houd verpakkingsmaterialaal (plastic zakken, elastiek, enz.) ver van kinderen! Uw kind kan daardoor STIKKEN!
GEVAAR Voor brand!
Stel het apparaat - en vooral de lenzen - Niet bloot aan direct zonlicht! Door
de lichtbundeling kan brand worden veroorzaakt.
GEVAAR voor schade aan het materiaal!
Haal het apparaat Niet uit elkaar! Neem in geval van storingen contact op met
de specialzaak. Deze neemt contact op met het servicecentrum en kan het apparaat indien nodig ter reparatie versturen.
Stel het apparaat Niet bloot aan temperaturen boven de 60^
TIPS voor het schoonmaken
Reinig de lenzen (oculairglazen en/ of objectiefglazen) uitsluitend met het meegeleverde lenspoetsdoekje
of met een andere zacht en pluiswijde doek
(bv. Velcro). Druk het doekje er Niet te stevig op om krassen op de lenzen te voorkomen.
Om grotere vuiideeltjes te verwijdenen maakt u het poetsdoekje nat met een schoonmaakvloeistof voor brillen en wrijft u daarmee de lenzen met zachte druk af.
Beschem het apparaat gegen stof en vochtigheid! Laat het na gebruik - vooral bij een hoge luchtvochtigheid - enigeijd op kamertemperatuur acclimatiseren, zodat het overgebleven vocht kan verdampen. Breng de stofkapjes aan en bewaar het apparaat in de meegeleverde tas.
BESCHERMING van de privéseoor!
De verrekijker is bedoeld voor privégebruik. Let op de privacy van uw medemensen - kijk met dit apparaat
bijvoorbeeld Niet in woningen!
AFVALVERWERKING
Bied het verpakkingsmaterial op soort geschreiben als afval aan. Informatie de juiste afvalverwerking kunt u van uw selijke afvalverwerkingsbedrijf of de milinst krijgen.
Je telescoop bestaat uit de volgende onderdelen (afb.1-3):
1 Telescoop-tubus
2 Zoeker
3 Regelschroeven voor de zoeker
4 Opening tubus
5 Objectief
6 Oculair-fixeerring
7 Scherpteregeling
8 Tubushouder
9 Statiefkop (met poolhoogtewieg en montering)
10 Bakje voor toebehoren
11 Vastzetclips (aan het statief)
12 Bevestigingsbeugels (aan de dansverbinding) voor accessoirebakje
13 Statiefbenen
14 Flexibele as (lang)
15 Flexibele as (kort)
16 Statiefster
17 Breedtegraad-regelstaaf
183 Oculairen (0 31,7 mm of 11/4"): f = 20 mm, f = 12 mm, f = 4 mm
19 Zenitspiegel
20 Omkeerlens 1,5x

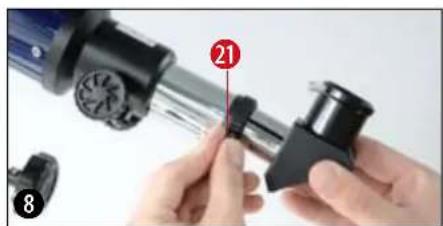

Onderdelen aan de oculair-fixeerring (afb. 8)
21 Klemschroef
21a Kap
Onderdelen aan de zenitspiegel (afb. 9)
22 Klemschroef

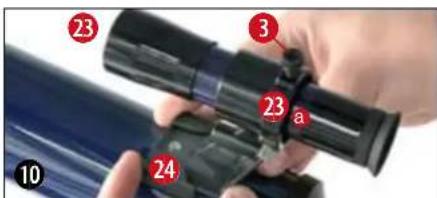

Onderdelen aan de zoeker (afb. 10) 23 voorste lensfitting (objectief)
23a Objektiv-contraring
24 Houder van de zoeker
Onderdelen aan de tubus (afb. 12)
25 Kap

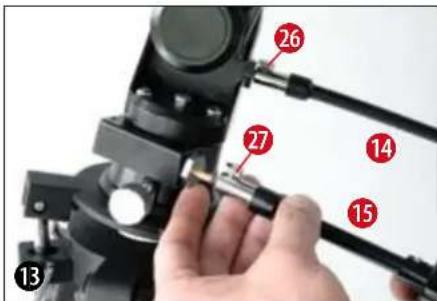

Flexibel assenstelsel (afb. 13)
26,27 Klemschroef van het flexiblele assenstelseNeem het driebeensstatief en zet het loodrecht

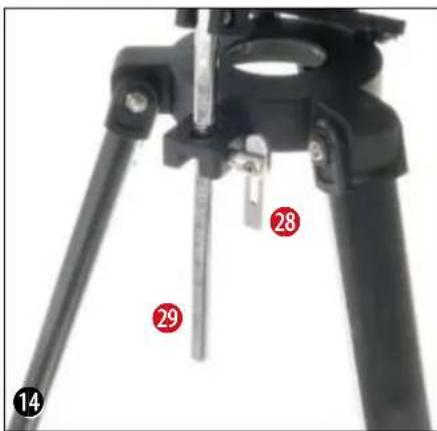

Poolhoogtewieg (afb. 14)
28 Klemschroef poolhoogte
29 Breedtegraad-regelstaaf
30 Kantelplateau

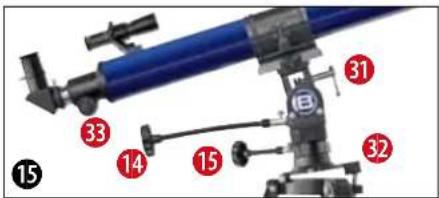

Onderdelen van de montering (afb. 15)
26 Flexible as (voor uuras, voor het volgen van objcten)
27 Flexibele as (voor declinatieas)
31 Verticale klem
31a Declinatieas
32 Zwaluwstaart
33 Horizontale klem
STAP1-Montage
2. Algemene uitleg over de montage en de plaatsing
Voordat je met de montage begint, kies je een geschikte plaatsuit, om met de telescoop te konnen werken. Het Beste zoek je een plekuit waar je een goed zich op de hemel, een stabiele ondergrund en genoeg plaats hebt.
Belangrijk: Draai alle schroeven slechts "handvast" aan en vermijd zo het "doordraaien" van de schroeven.
3. Statief
Neem het driebeensstatief en zet het loodrecht met de statiefbenen maar onderen neer. Neem nu twee van de statiefbenen (13) en trek deze statiefbenen voorzichtigaar de volledig geopende positie uit elkaar. Het hele gewicht van het statief rust waar bij op een been. Zet het statief daarnarecht neer.
BRESSER
m - 1 0 ;
Maak de drie vastzetclips (11) (afb. 1 + 4) aan de statiefbenen los, trek elk van de statiefbenen apart tot de gewenste lengte uit (zie afb. 4), sluit de vastzetclips wee en zet het statief op een vaste en vlakke ondergrund neer.
TIP:
Een kleine waterpas op het accessoireplankje kan je helpen het statief waterpas op te stellen.

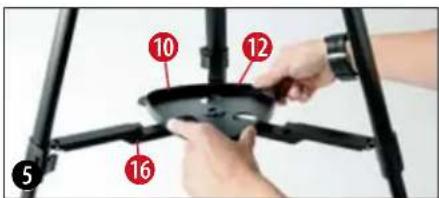

4. Plankje monteren
Het accessoireplankje (10) (afb. 1 + 3) worden met de vlakke kant maar onderen midden op de statiefster (16) (afb. 1) gestoken en door een draaing van 60^ met de klok mee gemonteerd (afb. 5).
De drie hoeken van het plankje要去en bij de bevestigingsbeugels (12) (afb. 1 + 3 ) van de dwarsverbinding uitkomen en worden vastgeklikt. Druk hiervoar de statiefster zonodig een beetje aan beneden.
5. Tubus
Om de telescoop-tubus (1) (afb. 1) te monteren, draai je de sluitschroef van de tuburing (8) (afb. 6) los en klapt de ring open.
Leg de tubus midden in de houder en klap de ring weeer dicht. Draai de sluitschroef van de houder handvast aan.
Zet nu de tubus inclusief de tubushooder met de opening van het objectief in de gemarkeerde richting (N-markering op de statiefkop, noord-pijl en telescoopsymbool op de montering) op de montering. Bevestig dan de tubushooder met de klemschroef van de zwaluwstaart aan de kop van de montering (afb. 7).
6. Oculair plaatsen
In de standardversie wordt je telescoop ge- leverd met drie oculairen (18) (afb. 2) en een zenit-spiegel (19) (afb. 2). Met behulp van de oculairen bepaal je de vergrotingsfactor van de telescoop.
Voordat je de oculairen en de zenit-spiegel plaatst, verwijder je de kap (21a)uit de oculair-fixeerring (6) (afb. 1). Draai de klemschroeven (21) van de oculair-fixeerring los en planta als eerste de zenit-spiegel. Draai de klemschroef (21) daarna wee vast.
BREESER
Vervolgens bevestig je opdezelfde manier, door het openen en sluiten van de klemschroeven (22) het 20-mm-oculair in de zenitspiegel.
Let erop, dat de inkijk van het oculair loodrecht\ aar boven wijst. Hierdoor kun je er beter inkijken. Anders draai je de klemschroef (21) van\ de oculair-fixeerring los en draai je de zenitspiegel in deze stand.
7. Monteren en uitrachten van de Zoeker
Schuif de voet van de houder (30) volledig in de basis van de houder aan de telescooptubus (afb. 10). De houder klik vast. Let erop, dat het objectief van de zoeker in de richting van de voorste tubusopening wijst.
Aan de houder van de Zoeker zitten afstelschroeven voor de Zoeker (3) (afb. 1): twee klemschroeven (zwart) en een afgeveerde contraschroef (silverkleurig). De klemschroeven (zwart)要去en zoer gelijkmatig worden vastgedraaid, tot je een lichte watstand voelt; de zoekerverrekijker zit dan vast.
Voordat je aan je observaties begint is het absolutoodzakelijk dat je de Zoekerverrekijker afregelt - hierbij moeten de zoeker en de hoofdkijker op exact hetzelfde punt gericht staan. Om dit goed uit te richten ga je als volgt te werk:
Neem het 20-mm-ocular,plaats het in de zenit-spiegel enricht de hooftelescoop op een gemakkelijk te vinden,duidelijk definiereebar aards object (afb.11,bijv.een kerktoren of gevel van een huis).De afstand moet tenminste 200-300 meter bedragen.Haal het object exactaar het midden van het gezichtsveld in het oculair.

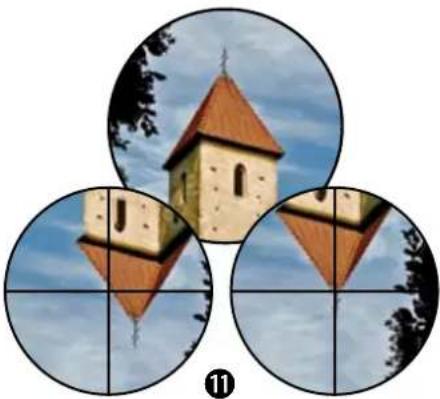

Het beeld worden weliswaarrechtop,maar gespiegeld weergegeven. In de zoeker staat het beeld daarentegenrechtop eniet-gespiegeld.Draai nu (rechts/links) aan een van de twee klemschroeven van de zoekerverrekijker en kijk waar bij voorddurend door de zoeker.Ga hiermee zolang door, tot het draadkuis van de zoeker preciesdezelfde positie heeft als het oculair van de hooftelescoop.
Scherpteregeling van de zoekerverrekijker: Draai de voorste lensfitting (23) een tot twee slagen maar links. Nu kun je de contraring (23a) apart verzellen.
BRESER
Kijk door de Zoeker en focusseer op een object ver weg. Draai de voorste lensfitting (23) in de een of andererichting, tot het object scherp worden. Draai de contraring (23a) nu in derichting van de lensfitting.

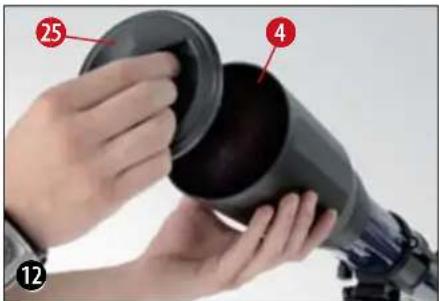

8. Beschermkappen
Om het binnenwerk van de telescoop voor stof en vuil te beschemen, worden de opening van de tubus beschermd door een kap (25). Zo zit er ook een beschemkap (21) aan de oculair-fixeerring (6) (afb. 1).
Haal deze=kappen van de openings als je observaties gaatdoen.
9. Flexibele assen
Om de exacte fijnafstelling van de declinatie en uuras te vereenvoudigen, worden de flexibele assen gegen de holders van het assensysteme aangezet.
De lange flexibele as (14) (afb. 1) worden evenwijdig aan de telescoop-tubus gemonteerd. Deze worden met een klemschroef (16, 17) bevestigd aan de betreffende uitsparing in het assensystem.
De korte flexibele as (15) (afb. 1) worden aan de zijkant gemonteerd. Deze worden met een klemschroef (16, 17) bevestigd aan de betreffende uitsparing in het assensysteme. Je telescoop is nu maar voor gebruik.
STAP II - Het gebruik van de telescoop
1. Bediening - montering
Je telescoop beschibt over een montering, waarmee je je telescoop op twee manieren kunt gebruiken.
A: Azimutaal = Ideaal voor aardse waarnemingen (van de dingen die je buiten ziet)
B: Parallactisch = Ideaal voor de waarneming van hemellichamen (astronomische observaties)
Bij A: Bij de azimuthale opstelling wordt de telescoop horizontal en verticaal gedraaid.
Maak de klemschroeven voor de poolhoogte (28) los en LAST het kantelplateau (30) zakken, tot het horizontaal staat (d.w.z. tot aan de aan-slag). Draai de poolhoogte-klemschroef wee vast.
Maak de verticale klem (31) los en zet de tubus in horizontale stand. Draai de klem wee vast.
De telescoop kan nu horizontal en vertical worden bewogen door aan de twee flexiblele assen te draaien (14, 15) (afb. 1).
Bij B: Kapitel (3-11).
2. Opstelling ('s nachts)
Een donkere plaat om de telescoop op te stellen is voor veel observaties van wezenlijk belang, aangezien storende lichten (lampen, lantaarnpalen) de detailscherpte van het door de telescoop waargenomen beeld sterk kunnen verminderen.
Wonneer je vanuit een verlichte ruimte, s nachtsaar buiten gaat, moeten je ogen eerst aan het donker gewennen. Na ca. 20 minuten kun je dan=echt beginnen sterren te kijken.
Kijk Niet vanuit gesloten ruimtes en zet de telescoop met toebehoren ca. 30 minuten voor het begin van de observatie op+zijn plaats, om de tubus op temperatuur te latenten komen.
Let er verdor op dat je telescoop op een vlokke en stabiele ondergrund staat.
3. Eerste orientatie
Draai de klemschroef voor de poolhoogte (28) los en stel het kantelplateau (32) grof in op de breedtegraad van deplaats waar je je bevindt (in Nederland ca. 53^ ) met behulp van de schaalverdeling van de breedtegraadregelstaaf (29). Zet het driebeens-statief met de noord-markering (N) richting noorden.
De bovenkant van het kantelplateau wijst ook aan het noorden. De breedtegraad-regelstaaf wijst aan het zuiden.
4. Instellen van de geografische breedte
Zoekuitopwelke breedtegraadjejebevdnt met behulp van een stadsplattegrond,een atlasofviahetinternet.Nederlandligt:tussen
51^ (Middelburg) en 53^ (Groningen) noorde- lijke geografische bredte.
Draai nu de klemschroef voor de poolhoogte (28) los en kantel het kantelplateau (32) tot het getal, dat op de breedtegraad-regelstaaf (29) bij de klem staat, overeenkomt met de breedtegraad van deplaats waar je je bevindt (bijvoorbeeld 51^ ).
TIP:
De preciseze bredtegraad van deplaats van waaruit je observerert is in een atlas aktijd aan de rechter of linker rand van de kaarten te vinden. Informatie is ook verkrijgbaar via de gemeente, het kadaster of ook in het internet: Zo bijv. bij www.heavens-above.com. Daar kun je met „Anonymous user > Select" je land selecteren; je krijt dan de bijbehorende gegevens te zien.
5. Volledig uitrachten
Draai de declinatieas (8) inclusief de tele- scoophouder zo'n 90^ naar boven (de witte pijlen aan de voorkant van de montering staan nu tegenover elkaar).Zet de tubus goed om (zie afbeelding telescoop en noordpijl) in de houser en draai de klemschroef vast. Het uitschuifbare oculairgedeelte van de telescoop wijst nu in de richting van de vloer en het objec-. tiefrichting Poolster.Maak achtereenvolgens de klem van de breedtegraad-regelstaaf en de
declinatieas los en breng de Poolster in het midden van het gezichtsveld van het oculair. Draai de klem daarna weeer goed vast. Het driebenige statief mag nu Niet meer worden bewogen of versteld, omdat de hele instelling anders voor niets is geweest.
De telescoop is nu correct uitgericht. Deze procedure is nodig, zodat je de baan van de hemellichamen later kunt volgen.
6. Volg-c.q. observatiestand
Maak de verticale klem (8) los en kantel de telescoop-tubus 90^ neerwaarts.
Maak de horizontale klem (33) los en draai de telescoop 180^ maar rechts of links, tot de lens van het objectief in de richting van de hemel wijst.
Draai alle klemmen weeer goed vast aan, zodat de flexibele as een object kan volgen.
Het met de hand bewegen van de uuras (rechte klimmingsas, r.k.-as) over de flexibele as (26) compenseert de draaing van de aarde, zodat het gespositioneerde object steeds in het gezichtsveld van het oculair blijft.
Wonneer je waar een ander object wilt gaan,
maak je de klemmen los, draait de tubus in
de juiste richting en draait de klemmen wee
vast. De flexibele assen zorgen nog steeds voor de fijnafstelling (14, 15) (afb. 1).
7. Zoeker
De telescoop is nu grof uitgericht en ingesteld.
Om een prettige observatiestand te kriijgen, maak je voorzichtig de schroef van de tubus-ring los (8) (afb. 1), zodate je de telescooptubus=kunt draaien. Breng het oculair en de zoeker in een stand die voor jouw prettig is.
De Zoeker zorgt nu voor de fijnafstelling. Kijk door de zoeker (2) en probeer bijv. de Poolster (afb. 16) midden in het draadkruis van de zoeker te brengen (afb. 17). Bij een exacte instelling kun je met de as van de uuras (26) en met de as van de declinatieas (27) werkken.
8. Waarneming
Nadat je de Poolster in de Zoeker hebt ingesteld, zul je, als je nu door het oculair kijkt, de Poolster in de telescoop konnen zien.
Eventuel kun je nu met behulp van de flexibele assen de telescoop beter op de ster uitrachten en het beeld scherper stellen met de scherpteregeling (7) (afb. 1).
Bovendien kun je nu door van oculair te wisselen (met eenkleinere brandpuntsafstand) een hogere vergroting instellen. Je zult ziendat de vergroting van de sterren nauwelijks waarneembaar is.
TIP:
De oculairen zich in die delen van het lenzensystemeim die hier het oog toe gericht zich. Met het oculair wordt het in het brandpunt van het objectief optredende beeld opgenomen, d.w.z. zichbaar gemaakt en nog eens uitervergroot.
Er zich oculairen met verschillende brandpunt-safstanden nodig om verschillende vergrotin-gen te realiseren. Begin elke observatie met
een oculair met lage vergroting (= hoge brandpuntsafstand van bijv. 20 mm).
9. Sterren Zoeken
In het begin zul je het waerschijnlijk moeilijk vinden om je weg te vinden:tussen de sterren, waarst den sterrenbeelden steeds in beweging zich en alaar gelang het jaargetijde, de datum en de tijd op een andereplaats aan de hemel staan.
De Poolster vomt de uitzondering. Doordezester gaat (tamelijk precies) de verlngde poolas van de aarde.Deze zag.hemelnoordpool vomt de basis van alle sterrenkaarten.

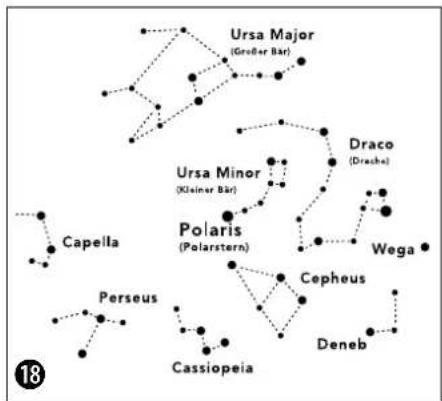

Op de tekening (afb. 18)zie je enkele bekende sterrenbeelden en constellations die het hele maar door te zien,zijn.Waar de hemellichamen aan de hemel staan isECHTER afhankelijk van de datum en de tijd.
Als je je telescoop op een van deze sterren hebt uiterricht, zul je zichen dat hij na korteijd alweer uit het gezichtsveld van het oculair is verdwenen. Om dit effect gegen te gaan, gebruik je de flexibele as (17) van de uuras, zodat je telescoop de schijnbare baan van deze ster volgt.
10. Toebehoren
In de standardversie wordt deze telescoop met drie oculairen (18) (afb. 2) geleverd. Met behulp van de oculairen bepaal je de vergrottingsfactor van de telescoop.
Opmerking:
| Brandpuntsafstand van de telescoop | : brandpuntsafstand van het oculair | = Vergroting |
| Dus make we de volgende berekening | 900 mm : 20 mm = 45x900 mm : 12 mm = 75x900 mm : 4 mm = 225x | |
De zenit-spiegel (19) (afb. 2) zorgt voor een omkering van het beeld (gespiegeld) en wordt alleen gezruikt bij de observatie van hemellichamen.
Om een Niet-gespiegeld en rechtopstaand beeld te zien, gebruik je de meegeleverde omkeerlens.
Draai de klemschroef (21) los en verwijder de zenitspiegel uit de oculair-fixeerring (6) (afb. 1). Plaats de omkeerlens (20) (afb. 2) nurecht in de oculair-fixeerring en draai de klemschroef waar met de hand vast. Zet dan het oculair (bijv. f = 20mm ) in de opening van de omkeerlens, en draai de klemschroefaar vast.
BRESER
Na een hopelijk interessante ensuccesvolle observatie is het verstandig, de hele telescoop in een droge en goed geventileerde ruimte te bewaren. Vergeet Niet de beschemkappen wee op de voorste tubusopening en in de oculair-fixeerring te steken. Bovendien hoog je alle oculairen en optische accessoires in de betreffende verpakkingen terug te doein.
TIP:
Voor astronomische observatie is de omkeer-lens Niet geschikt. Gebruik hierbij uitsluitend de zenitspiegel en een oculair. Voor observaties op de aarde of van de natuur gebruik je dan de omkeerlens met een oculair.
Probleemoplossing:
| Probleem Oplossing | |
| Geen beeld Stofkap van het objectief halen | |
| Onscherp beeld | Gebruik de scherpteregeling om het beeld scherp te stellen. |
| Scherpstellen nicht möglichk | Wacht tot de telescoop op temperatuur is gekomen (ca. 30 minutes) |
| Slecht beeld | Kijk Niet door ruiten en ramen met de verrekijker |
| Object is wel in de zoeker, maar nicht in de telescoop zichtaar | Stel de zoeker beter af (zie Hoofdstuk 7) |
| Moeilijk volgen van het assensystemen en de assen | Balancerer de telescoop beter UIT |
| Ondanks de zenitspiegel een „scheef" beeld | De oculaimof in de zenitspiegel要去loodrecht worden uitgericht |
Uit twee lenzen bestaand objectiefsystem (achromatisch) van glas
- Azimtaal gemonteerd met poolhoogtewieg (Geoptimaliseerd montagesystem met flexibele assen)
- Vergroting: 45x - 337,5x
- Lensdiameter: 70 mm
Brandpunt: 900 mm
3 oculairen: K-20 / K-12 / K-4 mm
Zenith spiiegel
- 6x25 zoekerkijker
1,5x Omkeerlens
- Verstelbaar aluminium statief
2. Suggesties voor te observeren hemellichamen:
In het volgende hebben we voor je een paar bijzonder interessante hemellichamen en sterrenhopen uitgezocht en van uittleg voorzien. Op de bijbehorende afbeeldingen aan het eind van de handleiding worden getoond hoe je deze bij goed zichen met de bijgeleverde oculairen door je telescoop zult zien:
De maan
De maan is de enige natuurlijke satelliet van de aarde. (afb. 19)
Diameter: 3.476km
Afstand: ca. 384.401 km
De maan is sinds prehistorische tjidenbekend. Na de zon is zij het meest heldere lichaam aan de hemel. Omdat de maan in een maand om de aarde draait, verandert de hoekussen de aarde, de maan en de zon voortdurend; dat is aan de cycli van de maanfasen te zien. Dearendussen twee op elkaar volgendenioewemaanfasen bedraagt ongeveer 29,5 dag (709 uu).
Orion-nevel (M 42)
M 42 in het sterrenbeeld Orion (afb. 20)
Rechte klimming: 05:32,9 (uren: minutes)
Declinatie: -05:25 (graden: boogminutes)
Afstand: 1.500 lichtjaar
Met een afstand van circa 1500lichtjaar is de Orionnevel (Messier 42, kortweg M42) de meest heldere diffuse nevel aan de hemel - met het blote oog zichtaar, en een bijzonder lonend object om met telescopen in alle uitvoeringen te bekijken, van dekleinste verrekijker tot de grootste aardse observatoria en de Hubble Space Telescope.
Wij zien het belangrijkke gedeelte van een nog veel grotere wolk van waterstofgas en stof, die zich met meer dan 10 graden over ruim de helft van het sterrenbeeld Orion uitstrekt. Deze enorme wolk heeft een omvang van meerdere honderdenlichtjaren.
Ringnevel in de Lier (M 57)
M 57 in het sterrenbeeld Lier (afb. 21)
Rechte klimming: 18:51,7 (uren: minutes)
Declinatie: +32:58 (graden: boogminutes)
Afstand: 2.000 lichtjaar
De beroemde ringnevel M 57 in het sterrenbeeld Lier wordt vaak gezien als het prototype van een planetaire nevel; hij hoor bij de hoogtepunten van de zomerhemel van het noordelijk halfrond. Recent onderzoek toont aan dat het waarschijnlijk een ring (torus) van helder oplichtend materiaal betreft die de centrale ster omringt (alleen met grotere telescopen waar te nemen), en Niet een bol- of
BRESSER
ellipsvormige gasstructuur. Als men de ringnevel van de zijkant zou bekijken, dan zag hij er ongeveer zo uit als de Haltemevel (M27). Bij dit object kijken we precies op de pool van de nevel.
Halternevel in het Vosje (M 27)
M 27 in het sterrenbeeld Vos (afb. 22)
Rechte klimming: 19:59,6 (uren: minutes)
Declinatie: +22:43 (graden: boogminutes)
Afstand: 1.250 lichtjaar
De Haltemevel (M27) in het sterrenbeeld Vosje was de allereerste planetaire nevel die werd ontdek. Op 12 juli 1764 ontdekte Charles Messier deze十几年 en fascinerende klasshe hemellichamen. Bij dit object kijken wij bijna precies op de evenaar. Zouden we echter maar een van de polen van de Haltemevel kijken, dan had hij waarschijnlijk de vorm van een ring en zou ongeveer hetzelfde beeld geven, als we van de ringnevel M 57 kennen. Dit object is bij matig goed waar enkleine vergrotingen reeds goed zichbaar.
De maan
Orion-nevel (M 42)
Ringnevel in de Lier (M 57)
Halternevel in het Vosje (M 27)
f=20 mm f=12 mm f=4 mm
3. Kleine telescoop-woordenlijst
Wat betekent eigenuik...
Barlow-lens:
Met de Barlow-lens, vernoemd maar de uittvinder ervan Peter Barlow (Brits wiskundige ennatuurkundige, 1776-1862), kan de brandpuntsafstand van een telescoop worden vergroot. Alaar gelang het gebruikte soort lens is een verdubeling of zelfs een verdievoudig van de brandpuntsafstand maybek. Daardoor wordt vanzelf ook een grotere vergroting bereikt. Zie ook "Oculair".
Brandpuntsafstand:
Alle dingen, die via een optisch system (met een lens) een object vergroten, hebben een bepaalde brandpuntsafstand. We verstaan hieronder de weg die het Licht van de lens tot het brandpunt aflegt. Het brandpunt worden ook wel de focus genoemd. In de focus is het beeld scherp. In een telescoop worden de brandpuntsafstanden van de kijker en van het oculair gecombineerd.
Lens:
De lens buigt het binnenvallendeicht zo om, dat er na een bepaalde afstand (de brandpunt-safstand) in het brandpunt een scherp beeld ontstaat.
Oculair:
Een oculair is een maar je oog toe gericht systeem van een ofeer lenzen. Het oculair neemt het in het brandpunt van een lens optredende scherpe beeld over en vergroot het nog eensuit.
Om de vergroting te berekenen kun je een eenvoudige rekenformule gebruiken:
Brandpuntsafstand van de verrekijker : brandpuntsafstand van het oculair = de vergrottingsfactor
Je ziet: Bij een telescoop is de vergroting zowel afhankelijk van de brandpuntsafstand van het oculair als van de brandpuntsafstand van de telescoopbuis zich.
Als je nu een oculair met 20 mm brandpunt-safstand en een telescoopbuis met 600 mm brandpuntsaftstand neemt, krijg je aan de hand van de rekenformule de volgende vergrotting: 600mm:20mm = 30 -voudige vergrotting
Omkeerlens:
De omkeerlens worden voor het oculair in de oculairbuis van de telescoop gezet. Door de geintegreerde lens kan ze de vergroting van het oculair nog eens extra verbeteren (meestal 1,5 keer).
Het beeld worden - zoals de naam al zegt door een omkeerlens omgekeerd, zodat hetrechttop staand en zichs nicht-gespiegeld is.
Vergroting:
De vergroting is het verschilussen het beeld met het blote oog en het beeld door een vergrottingsinstrument (bijv. een telescoop). De waarneming met het blote oog staat gewiek aan 1. Als je nu een telescoop met een 30- voudige vergrottingsfactor hebt, dan zie je het object door de telescoop 30 keer zo groot als met je ogen. Zie ook ,Oculair".
Zenitspiegel:
Een spiegel die de lichtstraal in een rechte hoek ombuigt. Bij een rechte telescoop worden hiermee de observatiestand gecorrigeerd, zodat je gemakkelijk van boven in het oculair kunt kijken. Het beeld dat de zenitspiegel doorgeft is weliswaarrechtopstaand, maar gespiegeld.
21 Surub de prindere
21a Capac de protectie
Parti componente de la oglinda zenit (fig. 9)
22 Surub de prindere
