GEBRUIKSAANWIJZING SPICA 130650 EQ3 BRESSER

Erros: Ajuda: Sem imagem Levantar a capa de protecção contra o pó e retirar o pára-sol da abertura da objectiva. Imagem impresisa Ajustar a focagem no anel de focagem. Botão para focar (Maksutov) O tipo de construção Maksutov requer event. mais de 20 rotações no botão para focar de forma a obter uma imagem nítida. Regulação de focagem Esperar pela compen sação de temperatura impossivel para equilibrar Má imagem Nunca obserfar por um vidro. Objecto de obseração Ajustar o visor no visor montagem (montagem: ponto 8) mas não visível no telescópio Movimento pesado Telescópio e dos eixos sobre contrapeso os manipulos desequilibrados Apesar do prisma O apoio ocular no prisma de Zenith, imagem de Zenith tem de estar alinhado „torta“ numa posição vertical.- 38 - Algemene informatie Over deze handleiding Leest u aandachtig de veiligheidsinstructies in deze handleiding. Gebruik dit product, om schade aan het apparaat of verwondin- gen te voorkomen, alleen zoals in de handleiding is beschreven. Bewaar deze gebruikershandleiding zodat u zich op elk moment weer kunt informeren over alle bedieningsfuncties. GEVAAR! Dit teken staat voor elk stuk tekst dat op gevaren duidt die door onkundig gebruik tot zware ver- wondingen of zelfs tot overlijden kunnen leiden. LET OP! Dit teken staat voor elk stuk tekst dat wijst op gevaren duidt die door onkundig gebruik tot schade aan voorwerpen of het milieu kunnen leiden. Gebruiksdoel Dit product is uitsluitend geschikt voor privé-gebruik. Het is ontwikkeld om natuurwaarnemingen te vergroten. Algemene waarschuwingen VERBLINDINGSGEVAAR! Kijk met dit toestel nooit direct naar de zon of naar de omgeving van de zon. Er bestaat VERBLINDINGSGEVAAR! VERSTIKKINGSGEVAAR! Kinderen mogen dit toestel alleen onder toezicht gebrui- ken. Verpakkingsmaterialen (Plastic zakken, elastiekjes, etc.) uit de buurt van kinderen houden! Er bestaat VERSTIKKINGSGEVAAR! BRANDGEVAAR! Stel het toestel – met name de lenzen – niet aan direct zonlicht bloot! Door de lichtbundeling kan brand ontstaan. LET OP! Neem het toestel niet uit elkaar! Neem bij defecten a.u.b. contact op met de verkoper. Deze zal contact opnemen met een servicecenter en kan het toestel indien nodig voor reparatie terugsturen. Stel het apparaat niet bloot aan hoge temperaturen. BESCHERMING van privacy! Het toestel is alleen bedoeld voor privé-gebruik. Houd altijd de privacy van uw medemens in gedachten – kijk met dit toestel bijvoorbeeld niet in de woningen van anderen! Accessoires kunnen variëren, afhankelijk van het model. Delen (afb. 1-3)

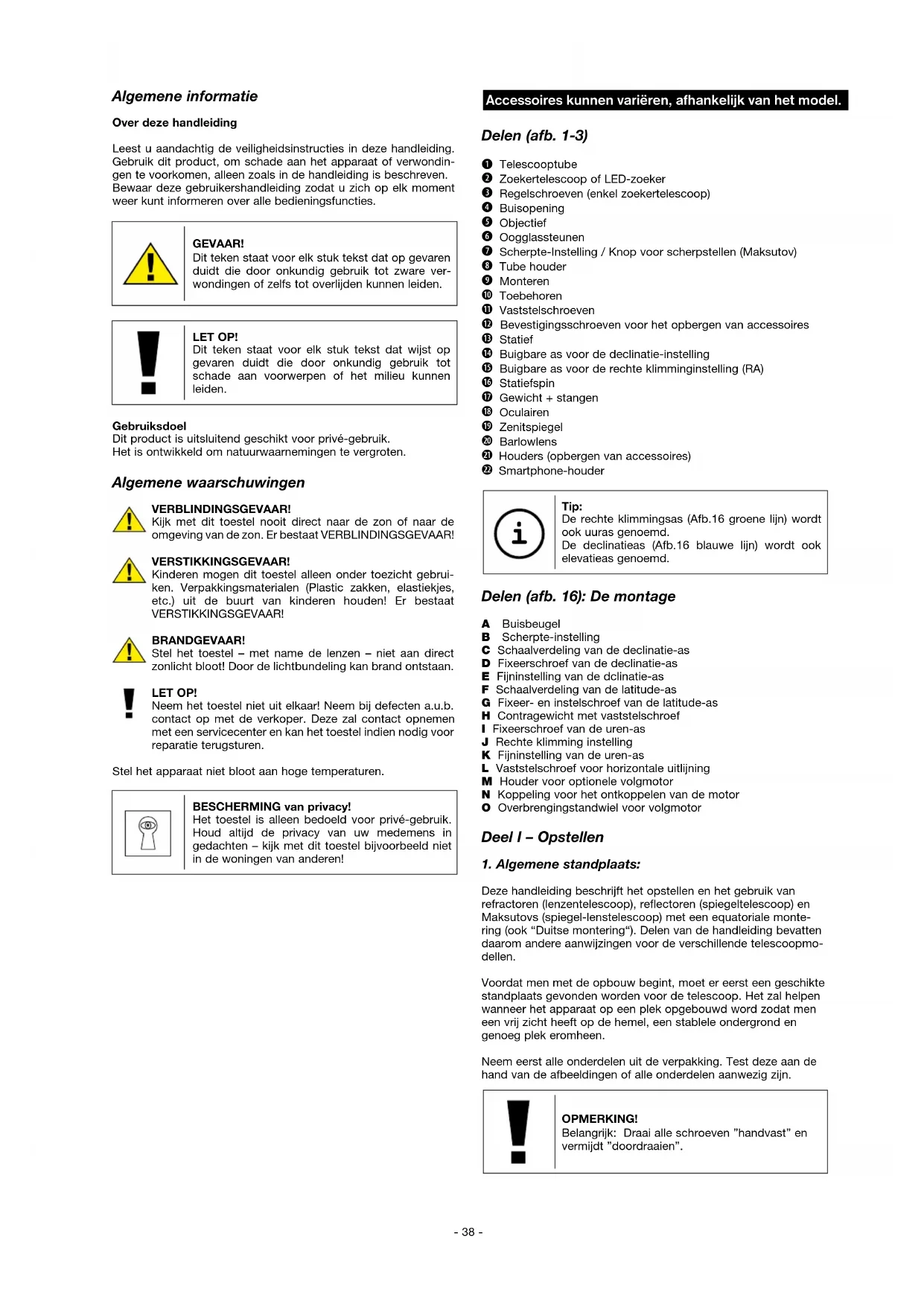

Telescooptube c Zoekertelescoop of LED-zoeker d Regelschroeven (enkel zoekertelescoop) e Buisopening f Objectief g Oogglassteunen h Scherpte-Instelling / Knop voor scherpstellen (Maksutov) i Tube houder j Monteren

1! Vaststelschroeven 1@ Bevestigingsschroeven voor het opbergen van accessoires 1# Statief 1$ Buigbare as voor de declinatie-instelling 1% Buigbare as voor de rechte klimminginstelling (RA) 1^ Statiefspin 1& Gewicht + stangen 1* Oculairen 1( Zenitspiegel

2! Houders (opbergen van accessoires) 2@ Smartphone-houder Tip: De rechte klimmingsas (Afb.16 groene lijn) wordt ook uuras genoemd. De declinatieas (Afb.16 blauwe lijn) wordt ook elevatieas genoemd.

Delen (afb. 16): De montage A Buisbeugel B Scherpte-instelling C Schaalverdeling van de declinatie-as D Fixeerschroef van de declinatie-as E Fijninstelling van de dclinatie-as F Schaalverdeling van de latitude-as G Fixeer- en instelschroef van de latitude-as H Contragewicht met vaststelschroef I Fixeerschroef van de uren-as J Rechte klimming instelling K Fijninstelling van de uren-as L Vaststelschroef voor horizontale uitlijning M Houder voor optionele volgmotor N Koppeling voor het ontkoppelen van de motor O Overbrengingstandwiel voor volgmotor Deel I – Opstellen

1. Algemene standplaats:

Deze handleiding beschrijft het opstellen en het gebruik van refractoren (lenzentelescoop), reflectoren (spiegeltelescoop) en Maksutovs (spiegel-lenstelescoop) met een equatoriale monte- ring (ook “Duitse montering“). Delen van de handleiding bevatten daarom andere aanwijzingen voor de verschillende telescoopmo- dellen. Voordat men met de opbouw begint, moet er eerst een geschikte standplaats gevonden worden voor de telescoop. Het zal helpen wanneer het apparaat op een plek opgebouwd word zodat men een vrij zicht heeft op de hemel, een stablele ondergrond en genoeg plek eromheen. Neem eerst alle onderdelen uit de verpakking. Test deze aan de hand van de afbeeldingen of alle onderdelen aanwezig zijn. OPMERKING! Belangrijk: Draai alle schroeven ”handvast” en vermijdt ”doordraaien”.- 39 -

De statiefpoten zijn voorgemonteerd en al verbonden met de statiefkop (Afb. 5, X) en de statiefspin (Afb. 1, 16). Neem het driepootstatief uit de verpakking en stel deze lood recht met de statiefvoeten naar beneden. Neem dan 2 van de statiefbenen en trek aan deze 2 benen tot ze in een volledig geopende positie van elkaar staan. Hierbij is het volledige statiefgewicht op één been. Aansluitend het statief rechtop stellen. Trek nu elk van de statiefpoten op de gewenste lengte uit (zie Afb. 4) en draai nu per poot de klemschroef (Afb. 4, 11) (totaal 3 stuk) handvast aan. Forceer daarbij de schroeven niet! Met de klemschroeven worden de interne segmenten van het driepoot- statief in de gewenste hoogte gefixeerd. Tip: Een kleine waterpas op het accessoireplankje kan helpen het statief waterpas op te stellen.

Vervolgens wordt de montering bevestigd (Afb. 1, 9) op de statiefkop (Afb. 5, X). Hiervoor steekt u de montering boven in de statiefkop en u draait de kartelschroef beneden handvast De montage (9) wordt samengesteld indien het gewicht over de gewichtssteng (17) wordt gedraaid en deze van onderen in schroefdraad van de montage wordt vastgedraaid. Maksutov-optica hebben geen tubusklem. De rail wordt direct op de montage geplaatst.

4. Opbergplek monteren:

Schroef als eerste de bevestigingsschroef voor het opbergen van accessoires geheel af. Zet nu het opbergvak (10) erop zoals weergegeven in fig. 7. Draai nu de bevestigingsschroef (12) ste- vig aan om het opbergvak (10) vast te zetten.

5.1 Ter montage van de telescope tube (1) moet de schroef

worden geopend van de tube klem (8) en moet de klem worden opengeklapt.

5.2 Nu wordt de tube in het midden gelegd van de houder en

wordt de klem weer dichtgeklapt. Sluit de houder wanneer de voorgaande losgemaakte schroeven zijn vastgedraaid. Opmerking: Afhankelijk van het model kan de buisbeugel ook met 2 schroeven (afb. 9b) uitgerust zijn. De montage van de buis hoewel gebeurt in principe zo als boven beschreven.

6. Inzetten van het oculair

6.1. Bij lenzentelescopen (refractoren) Bij de telescoop zijn twee oogglazen (18) en een Zenitspiegel (19) bijgevoegd. Met de oogglazen wordt de vergroting van de telescoop geregeld. Voordat de oogglazen en de Zenitspiegel erin gezet worden, verwijder eerst de stofbeschermkap van de oogglassteunen (6) en de prisma. Maak de klemschroef (X) los van de oogglassteunen en steek eerst de Zenitspiegel in de oogglassteunen. Draai de klemschroef (Y) van de oogglassteun weer aan. Aansluitend bevestigt u het oculair 20 mm op dezelfde manier, door het openen en sluiten van de klemschroeven (afb. 13a,X) in de zenitspiegel. Let op dat het oogglas naar boven is gericht. In andere gevallen de klemschroef (X) verwijderen van de oogglassteunen en draai de Zenitspiegel is deze positie. 6.2. Bij spiegeltelescopen (reflectoren) Maak alsjeblieft de klemschroeven aan de oculairsteunen los (Fig. 1,6). Neem het meegeleverde oculair (Fig. 2,18) met het grootste brandpunt 20 mm en zet dit direct in de oculairsteunen in. Draai de klemschroeven (Fig. 3b, X) handvast aan. Verwijder de stofbeschermingskap van de buisopening. VERBLINDINGSGEVAAR Kijk met dit toestel nooit direct naar de zon of naar de omgeving van de zon. Er bestaat VERBLINDINGSGEVAAR!

7. Montage van de LED-zoeker

Opmerking: De LED-zoeker beschikt over een batterij die bij levering met een kunststoffolie tegen de ontla- ding beveiligd is. Vooraleer in te schakelen moet u die folie verwijderen (Fig.1d). Zoekermontage – LED-zoeker met Quick-invoeging De LED-zoeker (Fig. 1a) en haar houder vormen een eenheid. Schuif de voet van de LED-zoeker volledig in de passende basis aan de telescoopbuis (Fig. 10, X). De zoekerhouder klikt zich nu vast. Belangrijk: Let erop dat het objectief van de LED-zoeker in de richting van de buisopening wijst (Fig. 1, 4)

8. Het richten van de zoeker

De LED-zoeker moet voor gebruik geregeld worden. Dat bete- kent dat de LED-zoeker en de telescoopbuis parallel aan elkaar gericht moeten worden. Steek het oculair met het grootste brandpunt in de zenitspiegel (Fig. 13b, enkel bij lenzentelescopen) of direct in de oculairsteu- nen (Fig. 13b, enkel bij spiegeltelescopen). Richt de telescoop op een markant object op ca. 300 afstand (vb. huisgevel, kerktorenspits, enz.), tot die in het midden van het gezichtsveld verschijnt (Afb. 15, A). Schakel nu eerst de LED-zoeker (Fig,1, 2) met de Aan/uitschake- laar (Fig. 1b, Z) aan. Kies trap „2“ voor gebruik overdag of trap „1“ voor gebruik ‘s nachts. Kijk door de LED-zoeker en richt die door het draaien van de horizontale (Fig. 1b, X) en verticale (Fig. 1b, Y) regelschroeven zo in, dat u het rode punt in het midden van het beeld ziet (Afb. 15, C). LED-zoeker en telescoop zijn nu op elkaar afgestemd.

9. Opbouw – beschermkappen:

Om de binnenkant van de telescoop tegen stof e.d. te beschermen is de tube opening door een stofbeschermkap beschermd. Neem de kap ter observatie van de opening.

10. Opbouw – Buigbare assen:

Om de exacte fijnregeling van de declinatie en de uuras te vergemakkelijken worden de buigbare assen aan de daarvoor voorziene houders van de beide assen gezet. (Afb. 14, X) De lange buigbare as (Afb. 1, 14) wordt parallel aan de telescoopbuis gemonteerd. De bevestiging gebeurt met een klemschroef aan de voorziene inkerving van de as. De korte buigbare as (Afb. 1, 15) wordt zijdelings gemonteerd. De bevestiging gebeurt met een klemschroef aan de voorgeziene inkerving van de as Uw telescoop is nu gebruiksklaar. Deel II – Bediening

De volgende informatie is van groot belang voor de precisie bij het richten van en volgen met de telescoop tijdens een observatienacht. De telescoop beschikt over een zogenaamde „parallactische montering“ (ook equatoriale montering genoemd). Deze wordt gekenmerkt door twee loodrechte, onderling draaibare assen (afb. 16, a+b)- 40 - De zogenaamde rechte klimmingsas (ook RK- of uuras) (Afb. 16,b) moet parallel van de poolas van de aarde (Afb. 26, c) uitgericht zijn. De juiste instelling van de poolhoogte wordt behandeld in Deel II – 4. (Bediening – instellen). Met de declinatie-as (ook DEC- of elevatie-as) (Afb. 16, a) stelt u de hoogte van een hemellichaam met betrekking tot de hemelsequator (Afb. 26, d) in. Zoek hiervoor de declinatiecoördinaten van het betreffende hemellichaam op op een sterrenkaart of ontdek zelf de lichamen. Door het manuele instellen van de uuras over de buigbare as (Afb. 1, 15) compenseert u steeds de aardomdraaiing in de tegengestelde richting. Zo blijft het door u gekozen (=uitgerichte) hemellichaam steeds in het gezichtsveld van het oculair. Daar de uuras zo steeds gecontroleerd over de buigbare golven beweegt worden moet, zou ook een elektrische vervolging zinvol zijn (Onderdeel beschikbaar – zie Onderdelen: Montering).

Een donkere plaats om de telescoop op te stellen is voor veel observaties van wezenlijk belang, aangezien storende lichten (lampen, lantaarnpalen) de detailscherpte van het door de telescoop waargenomen beeld sterk kunnen verminderen. Als u vanuit een verlichte ruimte ‚s nachts naar buiten gaat, moeten uw ogen eerst aan het donker wennen. Na ca. 20 minuten kunt u dan met de astronomische observatie beginnen. Een donkers standplaats is voor vele kijkers heel belangrijk, Kijk niet vanuit een gesloten raam en zet de telescoop met toebehoren ca. 30 minuten voor begin van het kijken op de standplaats om een temperatuurvergelijk te maken. Verder moet erop gelet worden dat de tele scoop op een effen, stabiele ondergrond staat.

De telescoop moet voor het kijken uitgebalanceerd worden. Dat betekent, dat de declinatle-as en de uren-as voor een lichte en exacte bediening ingesteld worden. De uren-as wordt uitgebalanceerd, indien de fixeerschroef (I) los gemaakt wordt en de gewichts stangen in een rechte posi- tie zijn. Verschuif nu het contragewicht (H) op de stang, tot de tube en het contragewicht in deze rechte positie zijn. Draal de fixeerschroef (I) en de uren-as weer aan. De declinatie-as wordt uitgebalanceerd, indien de fixeerschroef (D) van de declinatie-as los gemaakt wordt. Daarna de schroef van de tube houder losmaken en verschuif de tube zo dat deze ook in een rechte positie verkeert. Vergeet niet de schroef van de tube houder en de fixeerschroef van de declinatie-as weer aan te draaien.

Stel de breedtegraadsas (Afb. 16, F) (Poolhoogte) in, door de fixeerschroef (Afb. 18, X) los te draaien en de poolhoogte met de instellingschroef (Afb. 18, Y) overeenkomend in te stellen. Het getal waarop u de as instelt, richt zich naar de breedte- graad van de plaats waar u zich bevindt (bijv. Eindhoven 51°, Groningen 53°). Vergeet niet de fixeerschroef weer aan te draaien. Stel vervolgens de declinatie-as (afb. 16, C) in op 90°, door de fixeerschroef (afb. 16, D) los- en weer vast te draaien. De kijk- buis van de telescoop is nu paralell aan de aardas uitgericht. Dit noemen we uitgericht op de pool. Tip: De precieze breedtegraad van de plaats van waaruit u observeert is in een atlas altijd aan de rechter of linker rand van een landkaart te vinden. Informatie is ook verkrijgbaar via de gemeente, het kadaster of ook in het internet: bijv. onder www.heavens-above.com. Daar kunt u met „Anonymous user > Select“ uw land kiezen; de bijbehorende gegevens worden dan getoond.

Richt de telescoop met de buisopening naar voor in noordelijke richting uit. Hiervoor draait u de vastzetschroef los (Afb. 19). Nu kunt u de telescoopbuis draaien en exact uitrichten naar het noorden. Neem eventueel een kompas als hulpmiddel. Daarna wordt de vastzetschroef weer gefixeerd. Controleer of de telescoop net zo is opgesteld als in afb. 28 wordt getoond. Het contragewicht (afb. 28, X) wijst naar de grond en vormt samen met de kijkbuis een loodrechte as. In deze positie ziet u door de zoeker het poolgebied met de pool- ster. De poolster is de meest heldere ster in dit gebied (afb. 27). Deze zou ook in het midden van het gezichtsveld van het ocu- lair (f=20 mm) te zien moeten zijn. De uitrichting op de pool is geslaagd. Deze opstelling vergt wat geduld, wordt echter beloond door een relatief goede positionering bij het zoeken naar hemelcoördinaten. Bij deze uitrichting op de pool dienen de deelcirkels (scala‘s) van de declinatieas (afb. 29) op „9“ (= 90°) en de uuras (afb. 30) op „0“ (= 0 uren) te staan. Anders draait u de beide scala‘s voorzichtig naar de juiste waarden (steeds op de pijlen uitgericht). Zo ingesteld, kunt u het vinden van hemellichamen met behulp van deelcirkels (schalen) gebruiken (zie ook 3.1. Mogelijke obser- vatieobjecten).

Uw telescoop is nu grof gericht en ingesteld. Om een aangename observatiepositie te verkrijgen, maakt u de schroeven van de buishouder voorzichtig los (Afb. 9, X), zo dat u de telescoopbuis draaien kunt. Breng het oculair en de LED- zoeker in een positie, van waaruit u gemakkelijk observeren kunt. De fijnregeling gebeurt met behulp van de zoekertelescoop. Kijk door de zoeker en probeer de Poolster (fig. 27) met het lichtpunt gelijk te laten vallen (fig. 15). Bij de juiste instelling zullen u de golf (Afb. 16, K) de uuras (Afb. 16, b), alsook de golf (Afb. 16, E) van de declinatie-as (Afb. 16, a) helpen.

Nadat u de poolster in de LED-zoeker ingesteld hebt, zult u de poolster in de telescoop herkennen kunnen, als u door het ocu- lair kijkt. Eventueel kan men met behulp van de buigzame golven de ster preciezer afstemmen alsmede de instelling van de beeldscherpte (7). Verder kan men door een oculair-wissel een hogere vergroting instellen. Gelieve erop te letten dat de vergroting van de sterren nauwelijks waar te nemen is. Tip: De oculairen zijn die delen van het lenzensys- teem die naar het oog toe gericht zijn. Met het oculair wordt het in het brandpunt van het objectief optredende beeld opgenomen, d.w.z. zichtbaar gemaakt en nog eens uitvergroot. Er zijn oculairen met verschillende brandpuntsafstanden nodig om verschillende vergrotingen te realise- ren. Begin elke observatie met een oculair met lage vergroting (= lage brandpuntsafstanden van 20mm).

In het begin valt de orientering aan de sterrenhemel zeer zwaar, omdat de sternen altijd in beweging zijn en pas na jaartijd, datum on uur de positie aan de hemel veranderen. De uitzondering laat de poolster zien. Dit is een ster en uitgangspunt van alle sterrenkaarten. Op de tekening ziet men een bekende sterrenafbeelding en sterposities die het hele jaar zichtbaar zijn. De rangschikking van de sterren is altijd afhankelijk van datum en tijd.- 41 -

Wanneer men de telescoop op één van deze sterren richt dan kan men vaststellen dat deze na enige minuten uit het gezichtsveld verdwenen is. Om dit effect te vereffenen bedient men de buigzame golven (K) van de uren-as en en de telescoop zal de vliegbaan van de sterren volgen.

Sterren en andere hemellichamen worden aan de hemel door coördinaten gelokaliseerd. De plaats van de sterren in het uni versum worden door rechte klimming en de declinatie bepaald. Declinatie (C) is de afstand van een ster in hoekgraden. Ten noorden van de evenaar worden het gradenaantal positief. Bevindt de ster zich ten zuiden van de evenaar dan wordt het gradenaantal voorzien van een ”-” teken. Rechte klimming (M) is een op de evenaar gemeten afstand van een ster van het lengtepunt. Het lentepunt is het snijpunt van de hemelsevenaar met de schijnbare zonneweg (de zog. ecliptica) (afb. 26, e). Dit gebeurt in de lente als de dag en de nacht even lang zijn (einde maart). De waarde wordt, de dagelijkse aardedraaing tegemoet, in een tijdsbestek van 0 tot 24 uur geteld. Nadere informatie vindt men op de sterrenkaarten of vergelijk bare literatuur.

Bij uw telescoop in de basisuitvoering is nog meer toebehoor (Afb. 2). Afhankelijk van het model kunnen dat 10.1. Oculairen: Door het wisselen van de oculairen legt u de vergroting van uw telescoop vast. Formule voor de berekening van de vergroting: Brandp. Telescoop : Brandp. Oculair = Vergroting Voorbeelden: Brandp. Telescoop Brandp. Oculair Vergroting Vergroting met Barlowlens 3x 700 mm 20 mm 35X 105X 700 mm 4 mm 175X 525X 10.2. Zenitspiegel (enkel Refractor): De Zenitspiegel (Afb. 2, 19) veroorzaakt een beeldomkering (spiegelverkeerd) en wordt daarom enkel voor hemelobservaties gebruikt. 10.3. Barlowlens: Met een Barlowlens 3x bereikt u een bijkomende, tot drievoudi- ge, stijging van de vergroting.

10.3.1 Montage en gebruik van de lenzentelescopen

Als u een lenzentelescoop gebruikt, mag de Barlowlens enkel in de zenitspiegel (Fig. 13a, X) ingezet worden. Verwijder dus het oculair uit de zenitspiegel en vervang deze door de Barlowlens. Aansluitend zet u eerst het oculair met het grootste brandpunt in en u draait de klemschroeven handvast aan om te fixeren (Fig. 24).

10.3.2 Montage en gebruik van de spiegeltelescopen/

Maksutovs Als u een spiegeltelescoop gebruikt, maak dan alsjeblieft de klemschroeven aan de oculairsteunen los (Fig. 13b, X) en ver- wijder het oculair uit de oculairsteunen. Zet dan de Barlowlens recht in de oculairsteunen en draai de klemschroeven weer handvast aan. Aansluitend zet u eerst het oculair met het groot- ste brandpunt in en u draait de klemschroeven handvast aan om te fixeren (Fig. 24).

10.4 Smartphone-houder

Zet het oculair in de smartphone-houder en draai de schroef (fig. 25, X) op de houder stevig aan. Zet daarna de smartphone-hou- der met het oculair in het oculair-aansluitstuk (6) of de zenitspie- gel (19) (lenzentelescoop) en draai nu de klemschroef (fig. 25, Y) van het aansluitstuk of zenitspiegel stevig aan. Start nu de camera-app van uw smartphone. Druk nu uw smartphone op de houder en controleer of hij echt goed vast zit. De camera moet precies over het oculair heen vallen. Centreer uw smartphone precies in het midden van het oculair, zodat het beeld exact gecentreerd op uw display te zien is. Het kan eventueel nodig zijn het beeld met de zoomfunctie over het gehele scherm van uw smartphone weer te geven. De zuignappen moeten droog, schoon en vrij van alle soorten stof en vuil zijn. Wij accepteren geen aansprakelijkheid voor smartphones die gevallen en gebro- ken zijn als gevolg van verkeerd gebruik.

11. Handhaving – afbouw:

De telescoop is een hoogwaardig en optisch apparaat. Daarom moet men vermijden dat stof en vochtigheid met de telescoop in aanraking komen. Vermijdt vingerafdrukken op de lenzen. Wanneer er toch viezigheid en stof op telescoop terechtkomen verwijder deze eerst met een zachte penseel. Daarna reinigen met een zachte, pluisvrije doek. Vingerafdrukken op de optische plekken kan men het beste verwijderen met een zachte, pluisvrije doek waarop men een beetje alcohol kan doen. Wanneer de telescoop eenmaal verstoft en vochtig is probeer het dan niet te reinigen maar laat het in dit geval doen door een vakman. TIPS voor reiniging Reinig de lenzen (oculair en/of objectief) alleen met een zachte en pluisvrije doek (b. v. microvezel). Druk niet te hard op de doek om het bekrassen van de lens te voorkomen. Om sterke bevuiling te verwijderen kunt u de poetsdoek met een brillenreinigingsvloeistof bevochtigen en daarmee de lens poet- sen zonder veel kracht te zetten. Bescherm het toestel tegen stof en vocht! Laat het toestel na gebruik – zeker bij hoge luchtvochtigheid – enige tijd op kamer- temperatuur acclimatiseren zodat alle restvocht geëlimineerd wordt. Deel III – Aanhangsel

1. Suggesties voor te observeren hemellichamen

In het volgende hebben we voor u een paar bijzonder interessante hemellichamen en sterrenhopen uitgezocht en van uitleg voorzien. Op de bijbehorende afbeeldingen aan het eind van de handleiding wordt getoond hoe u deze door uw telescoop met de bijgeleverde oculairen bij goed zicht zult zien: MAAN (afb. 31) De maan is de enige natuurlijke satelliet van de aarde Omloopbaan: circa 384.400 km van de aarde verwijderd Diameter: 3.476 km Afstand: 384.401 km De maan is sinds prehistorische tijden bekend. Na de zon is zij het meest heldere lichaam aan de hemel. Omdat de maan in een maand om de aarde draait, verandert de hoek tussen de aarde, de maan en de zon voortdurend; dat is aan de cycli van de maanfasen te zien. De tijd tussen twee op elkaar volgende nieuwemaanfasen bedraagt ongeveer 29,5 dag (709 uur). Sterrenbeeld ORION / M42 (afb. 32) Rechte klimming: 05:32.9 (Uren : Minuten) Declinatie: -05:25 (Graden : Minuten) Afstand: 1.500 lichtjaar Met een afstand van circa 1600 lichtjaar is de Orionnevel (M42) de meest heldere diffuse nevel aan de hemel - met het blote oog zichtbaar, en een bijzonder lonend object om met telescopen in alle uitvoeringen te bekijken, van de kleinste verrekijker tot de grootste aardse observatoria en de Hubble Space Telescope. Wij zien het belangrijkste gedeelte van een nog veel grotere wolk van waterstofgas en stof, die zich met meer dan 10 graden over ruim de helft van het sterrenbeeld Orion uitstrekt. Deze enorme wolk heeft een omvang van meerdere honderden lichtjaren. Sterrenbeeld LIER / M57 (afb. 33) Rechte klimming: 18:51.7 (Uren : Minuten) Declinatie: +32:58 (Graden : Minuten) Afstand: 4.100 lichtjaar- 42 - AFVAL Scheid het verpakkingsmateriaal voordat u het weggooit. Informatie over het correct scheiden en weggooien van afval kunt u bij uw gemeentelijke milieudienst inwinnen. Let bij het weggooien van een apparaat altijd op de huidige wet- en regelgeving. Informatie over het correct scheiden en weggooien van afval kunt u bij uw gemeentelijke milieudienst inwinnen. http://www.bresser.de/download/EQ Downloads:

  • Gebruiksaanwijzing GARANTIE & SERVICE De reguliere garantieperiode bedraagt 2 jaar en begint op de dag van aankoop. Om gebruik te maken van een verlengde vrijwillige garantieperiode zoals aangegeven op de geschenkverpakking is aangegeven dient het product op onze website geregistreerd te worden. De volledige garantievoorwaarden en informatie over de verlen- ging van de garantieperiode en servicediensten kunt u bekijken op www.bresser.de/warranty_terms. De beroemde ringnevel M57 in het sterrenbeeld Lier wordt vaak gezien als het prototype van een planetaire nevel; hij hoort bij de hoogtepunten van de zomerhemel van het noordelijk half- rond. Recent onderzoek toont aan dat het waarschijnlijk een ring (torus) van helder oplichtend materiaal betreft die de centrale ster omringt (alleen met grotere telescopen waar te nemen), en niet een bol- of ellipsvormige gasstructuur. Als men de ringnevel van de zijkant zou bekijken, dan zag hij er ongeveer zo uit als de Halternevel M27. Wij kijken precies op de pool van de nevel. Sterrenbeeld VOS / M27 (afb. 34) Rechte klimming: 19:59.6 (Uren : Minuten) Declinatie: +22:43 (Graden : Minuten) Afstand: 1.250 lichtjaar De Dumbbell-nevel M27 of Halternevel in het sterrenbeeld Vosje was de allereerste planetaire nevel die werd ontdekt. Op 12 juli 1764 ontdekte Charles Messier deze nieuwe en fascinerende klasse hemellichamen. Bij dit object kijken wij bijna precies op de evenaar. Zouden we echter naar een van de polen van de Halternevel kijken, dan had hij waarschijnlijk de vorm van een ring en zou ongeveer hetzelfde beeld geven, als we van de ringnevel M57 kennen. Dit object is bij matig goed weer en kleine vergrotingen reeds goed zichtbaar.

Melding: Oplossing: Geen beeld Stofkap en zonneklep van de opening verwijderen Geen scherp beeld Scherpte-instelling aan de focusring verstellen Focusknop (Maksutov) De bouw van een Maksutov vereist indien noodzakelijk meer dan 20 draaiingen aan de focusknop om een scherp beeld te krijgen. Geen scherpte- Temperatuurvergelijk instelling mogelijk afwachten Slecht beeld Kijk nooit door een raam Observatie-object in Zoeker justeren de verrekijker maar (opbouw: punt 1) niet zichtbaar in de telescoop Zwaarlopende volging Telescoop en contra- van de assen met gewicht uitbalanceren de flexibele handles Ondanks prisma De oculaire steunen in ”scheef” beeld de prisma moeten afgestemd worden.- 43 -
