Technické vlastnosti	Teleskop BRESSER SPICA 130650 EQ3, průměr 130 mm, ohnisková vzdálenost 650 mm, světelnost f/5
Typ montáže	Ekvatoriální montáž EQ3, ideální pro astrofotografii a pozorování hvězd
Použití	Vhodné pro pozorování planet, Měsíce a objektů hlubokého vesmíru
Součásti v balení	Okuláry 10 mm a 25 mm, hledáček 6x30, hliníkový stativ
Údržba	Pravidelné čištění optiky měkkým hadříkem, kontrola šroubů a upevnění
Bezpečnost	Nezírejte přímo do slunce, používejte vhodné filtry pro pozorování slunce
Obecné informace	Celková hmotnost přibližně 10 kg, rozměry balení 120 x 40 x 20 cm

Často kladené otázky - SPICA 130650 EQ3 BRESSER

Jak sestavit teleskop BRESSER SPICA 130650 EQ3?

Prosím, nahlédněte do návodu k použití dodaného s teleskopem pro podrobné kroky sestavení. Ujistěte se, že dodržíte každý krok v pořadí, aby bylo sestavení správné.

Jak zaostřit na BRESSER SPICA 130650 EQ3?

Použijte zaostřovací mechanismus umístěný na optické tubusu. Otočte zaostřovací kolečko, dokud obraz nebude ostrý. Možná budete muset provést úpravy podle pozorovaného objektu.

Proč můj teleskop nezobrazuje jasné snímky?

Zkontrolujte, zda je teleskop správně zarovnán a zda jsou okuláry čisté. Také se ujistěte, že je teleskop stabilní a že objektiv není zakryt žádnou překážkou.

Jaký typ okuláru je kompatibilní s BRESSER SPICA 130650 EQ3?

Teleskop je kompatibilní s okuláry o průměru 1,25 palce (31,75 mm). Můžete použít okuláry s různými ohniskovými vzdálenostmi pro změnu zvětšení pozorování.

Jak používat montáž EQ3 pro sledování nebeských objektů?

Montáž EQ3 vyžaduje přesné nastavení. Použijte nastavení azimutu a elevace k zarovnání teleskopu na nebeský objekt, poté použijte sledovací mechanismus k udržení objektu v zorném poli.

Můj teleskop se těžko pohybuje, co mohu udělat?

Ujistěte se, že všechny upínací šrouby jsou povolené při pohybu teleskopu. Pokud to nepomůže, zvažte jeho rozebrání na části pro snadnější přepravu.

Kde mohu najít příslušenství pro BRESSER SPICA 130650 EQ3?

Příslušenství lze najít v specializovaných astronomických obchodech, online na maloobchodních stránkách nebo přímo u výrobce BRESSER.

Jak čistit čočky mého teleskopu?

Použijte měkký a suchý hadřík k otření povrchů čoček. Pro důkladnější čištění použijte čistič čoček a mikrovláknový hadřík, vyhněte se poškrábání povrchů.

Je teleskop v záruce?

Ano, BRESSER SPICA 130650 EQ3 je obvykle kryt omezenou zárukou. Pro více informací si prosím přečtěte záruční dokumenty dodané s produktem.

Jak správně skladovat můj teleskop?

Skladujte teleskop na suchém místě chráněném před prachem. Vyhněte se extrémním teplotám a pokud možno jej uložte do originálního pouzdra nebo krabice.

Jaká je nosnost montáže EQ3?

Montáž EQ3 obvykle unese užitečné zatížení přibližně 5 kg. Ujistěte se, že tuto hranici nepřekračujete pro optimální provoz.

NÁVOD K OBSLUZE SPICA 130650 EQ3 BRESSER

Nikdy se tímtó optickým prístrojem nedivejte prímo do slunce nebo do jeho okoli! Dbejte na to obzvlásté tehy, když prístroj použivaji dětí! Hrozi NEBEZPEČI OSLEPNUTÍ! Obalový material (plastikové sáčky, gumové pásky atd.) chraťe prešed tětmí!

(RU) BHIMAHNE!

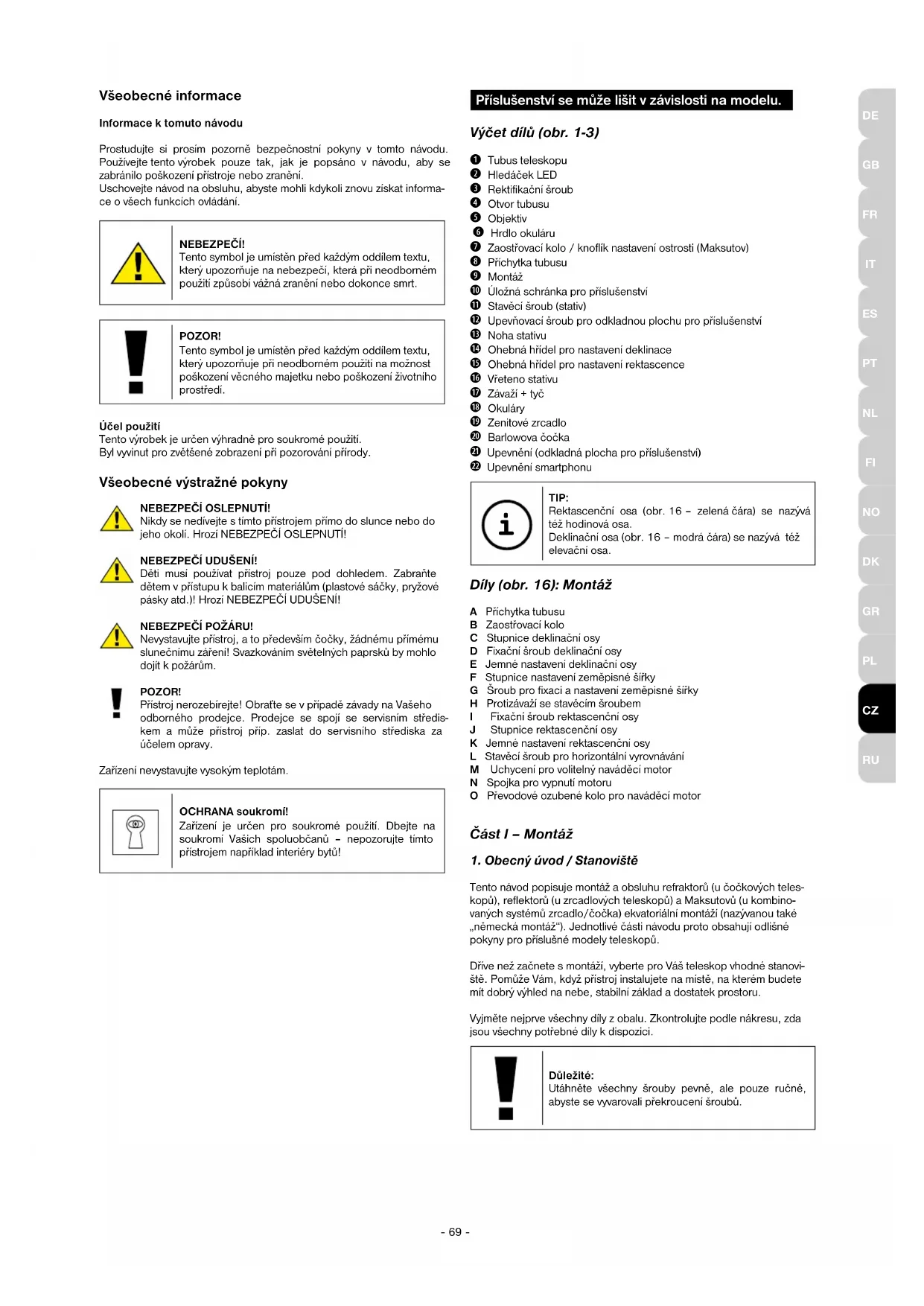

Prostudujte si prosim pozorné bezpečnostni pouyny v totom námodu. Používejte tento vyrobek pouze tak, jak je popsánov námodu, aby se zabrnilo poskozeni pristroje nebo zraněni. Uschovejte námod na obsluho, abyste mohli kdykoli znovu ziskat informace o všech funkcič ovladani.

NEBEZPECI

Tento symbol je umisten prd kazdym oddilem texu, ktery upozomuje na Bezpeci, ktera pri neodbornem pouziti zpusobi na zraneni nebo dokone smr.

POZOR!

Tento symbol je umisten pred kazdym oddlem textu, ktery upozornjupe pri neodbomem pouziti na moznost poskozeni vecnheo majetku nebo poskozeni zivotniho prostredi.

Ucel pouziti

Tento vyrobek je urcen vyhradne pro soukrompe pouziti. Byl vyvinut pro zvetsene zobrazeni pni pozorovani prirody.

Vseobecné vystrazné pouny

NEBEZPEČI OSLEPNUTI!

Nikdy se nedivejte s timto pristrojem primo do slunce nebo do jeho okoli. Hrozi NEBEZPECI OSLEPNUTI!

NEBEZPECI UDUSENI!

Deti musi pouzitat pristroj pouze pod dohledem. Zabrante detem v pristupk b calicim materialum (plastov sácky, przyové pasky atd.)! Hrozi NEBEZPECI UDUSENI!

NEBEZPECI POZARU!

Nevystavujte pristroi, a to predevsim cocky, zadnemu primemu slunechnmu zaren! Svazkovanim svetelnych paprsku by mohlo dojt k pozárum.

POZOR!

Pristoj nerozebirejte! Obratfe se v pripadé zavady na Vaseho odbomho prodejce. Prodejce se spoji se servisinm strediskem a muze prestojp prip.zaslat do servisniho strediska za ucelem opravy.

Zaizeni nevystavujte vysokym teplotam.

OCHRANA soukromi!

Zarizen je urcen pro soukromé pouziti. Dbejte na soukromi Vasich spoluobcanu - nepozorujte timto pristrojem napriklad interiery bytu!

Prisluosenstvi se muze lisit v zavislosti na modelu.

Vycet dilu (obr. 1-3)

Tubus teleskopu
Hledacek LED
3 Rektifikačni sroub
Otvortubusu
Objektiv
Hrdlo okularu
7 Zaostrovaci kolo / knoflik nastaveni ostrosti (Maksutov)
Prichytka tubusu
Montáz
10 Ulozná schrǎnkapro prislušenstvi
1 Staveci sroub (stativ)
Upevnovaci sroub pro odkladnou plochu pro prisluesnstvi
Noha stativu
Ohebná hridel pro nastaveni deklinace
Ohebná hridel pro nastaveni rektascence
16 Vreteno stativu
Závazi+tyc
Okuláry
Zenitové zrcadlo
Barlowova cocka
Upevnéni (odkladná plocha pro prisluesentstv)
Upevnéni smartphonu

TIP:

Rektascenčni osa (obr. 16 - zelená cára) se nazyvá tež hodinová osa.

Deklinačni osa (obr. 16 - modra cara) se nazýva tež elevacni osa.

Dily (obr. 16): Montáz

A Prichytka tubusu
B Zaostrovacikolo
C Stupnic deklnacni osy
D Fixacni sroub deklinacni osy
E Jemn nastaveni deklnacni osy
F Stupnice nastaveni zemepisne sirky
G Sroub pro fixaci a nastaveni zemepisne sirky
H Protizávaži se stavécim sroubem
Fixacni sroub rektascencni osy
J Stupnice rektascenconi osy
K Jemné nastaveni rektascenci osy
L Staveci sroub pro horizontali vyrovnaviani
M Uchyceni pro volitelny navadeci motor
N Spojka pro vypnuti motoru
0 Prevodové ozubené kolo pro navadéci motor

Cást I - Montáz

1. Obecný uvod / Stanovište

Tento navod popisuje montaž a obsluhu refraktoru (u cočkovych teleskopu), reflektoru (u zrcadrovych teleskopu) a Maksutovu (u kombinovanych systemu zrcadlo/cocka) ekvatorialni montaži (nazyvanou také, nemecka montaž'). Jednotlivé câstu nadvo proto obsahuji odlisnéPokyny pro prislušné modely teleskopu.

Drive nez zañete s montázi, wybte pro Vás teleskop vhodné stanovište. Pomüze Vám, když prestoj instalujete na misté, na kterém budetemit dobry vyhled na nebe, stabilí základ a dostatek prostoru.

Vyjmte nejprve vsechny dily z obalu. Zkontrolujte podle nakresu, zda jsou vsechny potrebne dily k dispozici.

Dulezite:

Utahnete vsechny srouby pevné, ale pouze rucne, abyste se vyvarovali prekrouceniy sroubu.

2. Stativ:

Nohy stativu jsou jiz predem smontovany a spojeny s hlavou stativu (obr. 5, X) a vretenem stativu (obr. 1, 16).
Vvjmete trojnohy stativ z obalu a postavte jej svisle nohami stativu dolu.
Pak uchopte dve nohy stativu a roztahnete tyto dve nohy stativu opatrnä az do uplné oteviene polho. Cela vaha stativu pritom spociva na jedem noze. Nakonec postavte stativ rovné.

Nyni yvtahnete kazdou nohu stativu Jednotlive na pozadovanou delku (viz obr. 4) a utahnete na kazde z nich sveraci sroup (obr. 4, 11) (celkem 3 ks) pevné rukou. Srouby pritom neprekrufte! Sveracimi srouby se vinitni segmenty noh stativu zajisti na pozadované vyse.

TIP: Pri vodorovném ustavovani Vasheho stativu Vám mûze pomoci malá vodováha na uložné schrance prislusenstvi.

3. Montáz:

Jako dalsi krok bude upevnena montaz (obr. 1, 9) na hlave stativu (obr. 5, X). Zasunte montaz nahore do hlavy stativu a pevné rukou zespodu pritahnete ryhované srouby.

Montáz (obr. 1, 9) bude složena, kdyz posunete závaži na tyc s protizávažim
(obr. 7, X) a tutó zespodu pevné zaśroubujete do zavitu montážni sestavy.

Montaz bude kompletni poté, jakmile nasadite prichytku tubusu (obr. 1+3,8) na montaz a upevnite sroubem (obr.8,X).

U Maksutova neni tubusová svorka. Kolejnice se umisti primo na konstrukci.

4. Montáz uložné schránký:

Nejprve uplne odrsoubujte upevnovaci sroub pro odkladnou plochu pro prisluenssti (12). Odkladnou plochu (10) nni umistete tak, jak je toznazorneno na obr. 7. Nyni upevnovaci sroub (12) pevnu utahnete, a tim odkladnou plochu (10) zafixujete.

5. Tubus:

5.1 K namontovani tubusu teleskopu (obr. 1, 1) povolte sroub prichytky tubusu (obr. 9, X) a prichytku rozevirete.

5.2 Nyni uložte tubus uprosted do držaku a prichytku opet zaklapněte. Uchycení uzavře tak, ze predtim uvolněny sroub utahnete pevně rukou.

Upozorneni: Podle daného modelu muze byt prichytka tubusu opatfena tež dvěma šrouby (obr. 9b). Montáž tubusu se však provádi v zásadé stejné, jak bylo popsánovyse.

6. Nasazení okuláru

6.1. u cockovych teleskopu (refraktory)

Do základniho ybaveni Vaseho teleskopu patni tii okuláry (obr. 2, 18) a\ jedno zenitové zrcadlo (obr. 2, 19).
Pomoci okuláru určujete požadované zvětseni Vaseho teleskopu.

Predtim, nez nasadite okulárya a zenitové zrcadlo, sundeje ochranny kryt proti prachu z hrdla okuláru (obr. 1, 6). Uvolnéte svéraci sroub (obr. 12, X) na hrde okuláru a nejprve zaunte dovnitr zenitové zrcadlo. Pak opét utahněte svéraci sroub (obr. 12, X).

Poté stejnym zpúsobem, tedy otevřenim a utazenim svěracho sroubu (obr. 13a, X), upevnite okular 20 mm v zenitovém zrcadle.

Dbejte na to, aby nahled do okularu smreoval kolmo nahoru. To napo-mze prijemnemu nahlzeni. Jinak povolte sveraci sroub (obr. 12, X) na hrdle okularu a otocte zenitové zrcadlo do teto polohy.

6.2. u zrcadlovych teleskopu (reflektory)

Uvolnete, prosim, svraci srouby na hrdle okularu (obr. 1,6). Vezmete dodany okular (obr. 2,18) s velkou ohniskovou vzdalenosti 20mm a nasadte jej primo do hrdla okularu. Utahne svraci srouby (obr. 3b, X) pavne rukou. Sundjeite ochranny kryt proti prachu z otvoru tubus.

Hrozi NEBEZPECI OSLEPNUTI

Nikdy se nediveje t sintto pistrojem primo do slunce nebo do jeho okoli. Hrozi NEBEZPECI OSLEPNUTI!

Montaz hledacku - LED hledacek s rychlymzasouvanim Hledacek LED (obr. 1a) a jeho drzak tvori jeder celek. Posunte patku hledacku LED zcela na priislušnou zakladnu na tubusu teleskopu (obr. 10, X). Drzak hledacku zaskovi. Duležite: Dbejte na to, aby objektiv hledacku LED ukazoval ve smeru otvor tubusu (obr. 1, 4).

8. Vyrovnani hledáčku

Hledáček LED musi byt préd nasazenim rektifikován. To znaměna, ze hledáček LED a tubus teleskopu museji byt rovnobězné vyrovná.

Nasad'te okular s nejvetsi ohniskovou vzdalenosti do zenitoveho zrcadla (obr. 13a, pouze u cockovych teleskopu), popr. primo do hrdla okularu (obr. 13b, pouze u zradlovych teleskopu). Zamerte teleskop na dobre viditelny objekt ve vzdalenosti cca 300 (napr. domovni stit, vrchol kostelni veze atd.), az se objev uprostrd zorneho pole (obr. 15, A).

Poté nejprve zapněte hledáček LED (obr. 1, 2) na yvpinači ZAP/VYP (obr. 1b, Z). Zvolte stupěn „2" pro provoz za denniho světla nebo stupěn „1" pro nočni provoz.

Podiveje tse pres hledacek LED a seridte jej otacenim horizontalnich (obr. 1b, X) a vertikalnich (obr. 1b, Y) rektifikacnich sroubu tak, abyste videli cervenou teku ve stredu obrazu (obr. 15, C). Hledacek LED a teleskop jsou nyni navzajem serizeny.

9. Ochranné kryty:

Aby by vinitrek Vasheo teleskopu chränen prcd prachem a spinou, je otvor tubusu prikryt ochrannym krytem proti prachu (obr. 11, X). Ochranny kryt proti prachu se nachazi rovné na hrdle okularu (obr. 1, 6).

Pred pozorovanim sejmete kryty z otvoru.

10. Ohebné hridele

Aby se usnadnilo présne jémné nastaveni deklinačni a rektascenci osy, jsou na k tomu určenych uchytech obou os nasazeny ohebné hridele. (obr. 14, X)

Dlouha ohebná hridel (obr. 1, 14) je namontována rovnobězné s tubu-sem teleskopu. Upevnije se jederim svéracim sroubem na prislusné zárezu osy.

Krátka ohebná hridel (obr. 1, 15) se montuje ze strany. Upevnje se jegnim svéracin sroubem na prisluzném zářezu osy.

Váš teleskop je nyní připraven k použiti.

CÁST II - Manipulace

1. Montáz

Nasledujici informace jsou dulezite zejmena pro presnost polohovani a zamrovani Vaseho teleskopu pri nocnim pozorovani.

Tzv. rektasceni osa (tez osa RA nebo hodinova osa) (obr. 16, b) pritom musi byy vrovná rovnobězné s polárni osu Zemé (obr. 26, c). Spravné nastaveni vyšky polu je popsánov Časti II - 4. (Manipulace - Nastaveni).

Pomoci deklinačni osy (tež osa DEC nebo elevačni osa) (obr. 16, a)
nastavite vyšku objektu na obloze vzhledem k nebeskému rovniku (obr. 26, d). K toto učelu vyhledje tdeklinačni souradnici objektu na obloze na hvezdne mape nebo najdete primo samotné objekt.

Ručinovladánim rektascencni osy ohebnou hrideli (obr. 1, 15) vyrov-naveje prubězné rotaci Zeme v opacné sméru. Tak zustane Váš zvolený (= zaměrený) objekt stále v zorném poli okuláru.

Jelikoż rektascencni osa takto stale kontrolovaná pomoci ohebnych hridelu se musi pohybovat, mA zde tež smysl elektrické zaměrovani (zařzeni je k dispozici – viz odildly: Montáž).

2. Ustaveni

Pro vétsinu pozorovani je velmi dulezite mit dostatecné tmave stanovište, nebof rusiva svetla (lampy, svitilny) mohou vyrazne ovlivnit ostrost detailu obrazu teleskopu.

Kdyz v noci yvchazite z osvetlené mistrnosti ven, museji si Vase oci nejprove zwyknout na tmu. Po asi 20 minutach muzete pak zacit sastro-nomickym pozorovanim.

Neprovádejte pozorováni z uzavěrněch prostor a postavte teleskop s príslušenstvím zhruba 30 min. Čřed začátkem pozorováni na zvolné stanoviště, aby bylo zaruceno vyrovná teploty v tubusu.

Dale bye ste meli davat pozor na to, aby teleskop stal na vodorovnem, stabilnim zklade.

3. Rovnováha:

Váš teleskop musi být pred pozorovámim vyväzen. To znamě, ze deklinačni osa a rektascenčni osa budou nastaveny pro snadné a prěsny provoz.

Rektascencni osa se vyväzi tak, ze povolite fixacni sroub (obr. 16, I) a tyc se závizim se prevali do vodorovné polohy. Posunte nyni protízávaži (obr. 16, H) na tyci tak, aby tubus a protízávaži setvalv y títo vodorovné poloze. Uṭahnéte opét fixacni sroub (obr. 16, I) rektascencni osy. Deklinačni osa se vyväzi tak, ze povolite fixacni sroub (obr. 16, D) deklinacni osy. Poté uvolnéte srouby prichtykoy tubusu (obr. 16, A) a posunte tubus tak, aby i on zústal ve vodorovné poloze. Nezapamente opét utahrout srouby prichtykoy tubusu a fixacni sroub deklinacni osy.

4. Nastaveni:

Nastavte osu stapnu zemepisne sirky (obr. 16, F) (vysku polu) tim, ze povolite fixacni sroub (obr. 18, X), a vysku polu seindte opovidajcim zpusobem regulačnime robem (obr. 18, Y).

Pocet stapnu, na nejz osy nastavujete, se ridi zemepisinou sirkou Vasheho stanovisté (napr. Mnichov 48°, Hamburg 53°).

Nezapomente fixacni sroub opét utahnout. Poté nastavte deklinačni osu (obr. 16, C), povolenim a utaženim fixacniho sroubu (obr. 16, D) na 90^ . Tubus teleskopu je nyni vyrovnán rovnobězné se zemskou osou. To se nažyvä polärní vyrovnáni.

TIP:

Zemepisinou sirku Vasheho pozorovaciho stanovistenejadete v atase vzdny na pravem nebo levem okrai zemepinse mapy. Informace muzete také ziskat u organu statin spravy, na katastralmi urade nebo tez na internetu-zde napr.na adrewe.heavens-above. com.Zde muzete pod volbouAnonymous user > SelectAnonymni uzivatel Vyber) najit Vazi zemi;pak se zobrazi prislusna data.

Přezkousejte, zda je Váš teleskop ustaven tak, jak ukazuje obr. 28. Protizávaži (obr. 28, X) směruje k zemi a tvori tak spolu s tubusem{jednu svislou osu.

V teto poloze vidite v hledacku oblast Polárky s touto hvédzou. Polárka je nejjasnéjsi objekt v teto oblasti (obr. 27).

Mela byt tez videt ve stredu zorneho pole okularu (f = 20mm) Polarnyiovnani je tak prodevo. Toto nastaveni vyzaduje trochu trpeliivosti, vyplate se vaek pri hledani pomoci svetovych souradnic s dobrymi moznostmi polohovani.

V tomt polarmim vyrovnani by mely kruhove dilky (stupnice) deklnacni osy (obr. 29) stav na hodnote _,9^ (= 90^) a rektascencni osy (obr. 30) na 0^ (= 0 Hodiny). Podle potefby musite obe stapnice opatrne natocit na odpopvidajic hodnoty (vzdy vyrovnat na šipky).

Po toto nastaveni muzete vyuzit vyhledavani objektu na obloze pomocci kruhovych dliku (stupnice) (viz tez 3.1: Mozné objekty pozorovani).

6. Hledáček

Vás teleskop je nymi zhruba vyrovná a sefizen.

Abyste nastavili pohodlnou polohu pro pozorovani, povolte opatrné srouby prichtyk ty tubusu (obr. 9, X), takze budete moci tubus teleskopu otacet. Uvedte okular a hledacek LED do polohy, ze ktere se muzete pozorovani pohodnenevovat.

Jemné vyrovná se provádi pomoci teleskopického hledáčku. Divejte se hledáčchem a snázte se, aby se Polárka (obr. 27) a světly bod prekryvaly (obr. 15). K presnému nastaveni Vám pomůže hridel (obr. 16, K) hodinové osy (obr. 16, b) a hridel (obr. 16, E) dekláncí osy (obr. 16, a).

7. Pozorovani

Jakmile budete mit v hledacku LED Polarku nastavenou, rozeznate Polarku v teleskopu ihned, kdyz se do okularu podivate. Podle potreby muzete nyni pomoci ohebné hridele zamirit hvedzu presneji a upravit nastaveni ostrosti obrazu na zaostrovacim kole (7). Krome toho uzete tak yvmenou okularu (mensi ohniskova vzdale-nost) nastavit vyssi zvetseni. Pamatujte vsak, prosim, ze zvetseni hvedz neni priis patne.

TIP: Okuláry jsou systémy coček prizpúsobene lidskému oku. Okulárem se snimə obraz vznikajci v ohnisku objektivu, t.j. stavā se viditelnym a to nekolíkrat zvětsény. Použivaji se okuláms ruznimi ohniskovymi vdalenostmi, aby bo lydozeno ruznich zvětseni. Začnéte kaźde pozorovani s okulárem s nizsim zvětsénim (= vyssi ohnisková vdalenost od 20 mm).

8. Hledani hvezd

Zpocátku vam bude pripadat orientace na hvézdne obloze jisté dost težka, nebot hvézdy a souhvédi jsou stále v pohyu a jejich poloha na obloze se meni podle rociho obdobi, data a hodinoveho casu.

Jedinou výjímkou je Polárka. Skrze ni probíha pomyslna prodloužená polárni osa Zeme. Je to hvezda s pevnou polohou a vychozi orientacni bod vsech hvezdych map. Na vykrese vidite nekolik známych souhvezdi a usporadani hvezd, ktere je mozo vidét po celý rok. Poloha souhvezdi ovsem závisi na dati a hodinovém(case.

Kdyz budete mit Váš teleskop zaměren na{jednu z těchto hvezd, zjistte, ze Vám hvezda po krátkém casezmíze z zerného pole Vášeho okuláru. Pro odstraněni tohoto jevu využijte ohebné hridele (obr. 16, K) rektascenci Žy o a Váš teleskop bude sledovat pomysinou drahu těvo hvezd.

9. Kruhové stipnice

Hvezdy a jina nebeska telesa se na obloze lokalizuji pomoci souradnic.
Poloha hvezdy vevesmiru se urcuje pomoci rektascence a deklinace.

Deklinace (obl. 23, C) je vzdalenost hvezdy od nebeskeho rovniku (obl. 26, d), měrěna v uhlovych stupnich. U hvezd na sever od nebeskeho rovniku je počet stupné positivní cislo. jestlže se hvezda nacházi jizné od rovniku, je počet stupné oznáměcen znaměkem minus.

Rektascence (obl. 23, J) je na nebeskem rovniku mérénà vzdalenost hvezdy od bodu jarni rovndennosti. Bod jarni rovndennosti je prusečik nebeskeho rovniku se dzánlivou dráhou Slunce (tzv. ekliptika) (obl. 26, e). Docházi k němu na jaře, kdy je den stejně dlouhy jako noc (koncem bérezna). Jeho hodnota se ycisilje vzhledem ke kázdodennímu otáčeni oblohy v rozsahu od 0 do 24 hodin.

Blizsi informace najdete na hvezdnych mapach nebo v prislu-sné odborné literature.

10. Prislušenstvi

Do základniho vybaveni Vaseho teleskopu patri nekolik dilu prisluşenstvi (obr. 2). Podle daného modelu to mahou byt:

10.1. Okuláry:

Vymenou okularu urcujete pozadované zvetsei Vasheho teleskopu.

Vzorec pro vypocet zvetsei:

Ohnisk. vzdal. teleskopu: Ohnisk. vzdal. okularu = Zvetseni

Priklady:

Ohnisk. vzdál. teleskopu	Ohnisk. vzdál. okuláru	Zvětěsi na Zvětěsi s Barlowova Čočka 3x
700 mm 20 mm	35X 105X
700 mm 4 mm	175X 525X

10.2. Zenitové zrcadlo (pouze refraktor):

Zenitové zrcadlo (obr. 2, 19) zpusobuje obraceni obrazu (zrcadlové) a používa se proto pouze k pozorováni oblohy.

10.3.Barlowova cocka:

Pomoci Barlowovy cocky 3x muzete dosahnout dodatecnhe zesileni zvetseni o trojnasobek.

10.3.1 Montáz a manipulace u cočkovych teleskopu

Kdyz pouzivate cockovy teleskop, ma byt Barlowova cocka zasazena yvlucne do zenitoveho zrcadla (obr. 13a, X). Sundeje tedy okular ze zenitoveho zrcadla a nahrad'jei Barlowovou cockou. Pote nasadte nejprve okular s velkov ohniskovou vzdalenosti utahnete sveraci srobuk k zajisteni pevné rukou (obr. 24).

10.3.2 Montáž a manipulace u zrcadlovych teleskopú/ Maksutovs

Kdyz pouzivate zrcadlovy teleskop, povolte, prosim sveraci sroub na hrdle okularu (obr. 13b, X) a odmontujte okular z hrda okalaru. Pak nasadte Barlowovu cocku rovn de hrdla okalaru a utahnete sveraci sroub opet pvne rukou. Pote nasadte nejprve okular s velkou ohniskovou vzdalenosti na Barlowovu cocku a zajistete jej sveracim sroubem (obr. 24).

10.4 Upevneni smartphonu

Umistete okular do upevneni smartphonu a pevné utahnene sroub (obr. 25, X) naupevneni. Pak vlozte upevneni smartphonu s okularem do hrdla okularu (6) nebo zenitoveho zrcadla (19) (u cockovych teleskopu) a upinaci srouby (obr. 25, Y) na hrdle nebo zenitovem zrcadle pevné utahney. Nyni spustfe kamerovou aplikaci na svem smartphonu. Pritiskne t smartphone na desku a zajstete, aby pevné drzel. Kamera musi priléhat presné nad okularem. Vcentrujte smartphone presné centralné nad okularem, aby se obraz na Vasem displeji zobrazoval presné vycentrované. Pripadné pouzijte funkci zoom, aby se displej spravné zobrazil na vasem smartphonu. Prisavyk miusi bytSuché, ciste a bez jakehokofiv prachu a necistot. Neneseme opodvédnost za smartphony, které kvuli chybné obsluzespdannou a rozbiji se.

11. Demontáz:

Po, doufejm, zajimavem a uspesnem pozorovani se doporučuje cely teleskop uskladni v suché a dobre vetrane mistrnosti. U nekterych modelu teleskopu muzete montaž a stativ oddělit Jednoduchým rozsroubovámim. Pritom zustanou Vase nastaveni na montaži zachována. Nerapoměnte nasadit ochrám kryty proti prachu na olvor tubusu a na hrdlo okulár. Take bye ste miševchny okulány opticné soucasti prisluşenstvi dobre ulozit do odpovidajicich prihradek.

POKYNy pro cisteni:

Cocky (okuláry a/nebo objektivy) cistete pouze mékkou tkaninou neurolujici vlákna (napr. z mikrovläken). Tkaninu nepritlačujte prilis silne, aby nedoslo k poskrabáni coček.

Pro odstranéi odolnejsch zbytku necistot navhctete cisticti kaninu kapalinou pro cisteni bryli a mirnym tlakem otrte tkaninou cocky.

Chrante pristroj pred prachem a vhlkosti! Ponecheje pristroj po pouziti, a to predevsim pri vyssi vhlkosti vzduchu, aklimatizovat po urcitou dobu pri pokojove teploe, aby se odparila zbytkova vlhcost.

CÁST III - Dodatek

1. Możné objekty pozoroványi

Dále jsme pro Vás vybrali několik velmi zajimavych nebeskych têles a hvezdokup, k tekrym uvadime yvsétleni. Na prilusnych vyobranich na konci navodu si muzete prohlédnout, jak budete vidét objekty ve Vasem teleskopu s dodanymi okuláry pri dróbre viditelnosti.

Mesic (obr. 31)

Mésic je jeginou prirozenou druzici Zeme.

Obězná draha: ve vzdalenosti cca 384.400 km od Země

Prümér: 3.476 km

Vzdalenost: 384.401 km

Mésic je znám od prehistorickych dob. Je to po Slunci druhý nejjasnéjiši objekt na obloze. Jelíkož Mésic oběhne Zemi jegnou za mésic, méni se stale uhel mezi Zemi, Mésicem a Sluncem, což je dobre vidét na cyklech fázi Mésice. Doba mezi dvěma po sobe následujicimi fazemi uplku cini asi 29,5 dnu (709 hodin).

Souhvezdi ORION/M42 (obr.32)

Rektascence: 05:32.9 (hodiny : minuty)

Deklinace: -05:25 (stupné : minuty)

Vzdalenost: 1.500 svetelnych let

Se vzdalenosti zhruba 1600 svetelnych let je mlhovina v Orionu (M42) nejjasnejsi difuzni mlhovinou na obloze - je viditelna pouhym okem a je vdecnym objektem pro teleskopy vsech velikosti, od nejmensich polnich dalekohledu az po nejvetsi pozemsko observatore a vesmirny Hubblu tveklop. Jedna se o hlavni ccast daleko vetsho mruku slozenho z vodiku a prachu, ktery se vice nez 10 stapni Rozprostira pres dobrou polovinu souhvezdi Orion. Expanze tohoto mohutného mruku tvá několik stovek svetelnych let.

Souhvezdi LYRA/M57 (obr.33)

Rektascence: 18:51.7 (hodiny : minuty)

Deklinace: +32:58 (stupné : minuty)

Vzdalenost: 4.100 svetelnych let

Slavná kruhová mlhovina M57 v souhvezdi Lyry je casto povazována za prototyp planetárni mlhovinia; patří knejkrásnéjsim ozdobám letniho nebe na severmi polokouli. Novějsi pržukmy prokázaly, ze s největsi pravdepodobnosti je o kruh (prstenec) z jasné svitici hmoty, ktery obklopuje centránlí hvezdu (jež je viditelna pouze ve větích teleskopech), a nikoli o kulovou nebo elipsovitou plynovou strukturu. Kdybychom toututo kruhovou mlhovinu pozorovali z bočni strany, podobala by se mlhovine M27, zvané Činky. U tohoto objektu se divame presné na pol mlhoviny.

Souhvezdi LiSticky/M27 (obr.34)

Rektascence: 19:59.6 (hodiny : minuty)

Deklinace: +22:43 (stupné : minuty)

Vzdalenost: 1.250 svetehnych let

Mlhovina M27 neboli mlhovina Cinky v souhvždi Listicky byla vubec první planetární mlhovina, která byla objevena. Dne 12. Července 1764 objevil Charles Messier tout novou a fascinujici tfrdu objektu. Tento objekt vidime temérpresné z jeho rovnikové roviny. Pokud bychom se mohli podivat na mlhovinu Cinky z některého z polu, mela by pravdépodobné formu kruhu a byl na ni podobný pohlad, jakyznám z kruhové mlhoviny M57.

Tento objekt je要做VIDET jiz za prumeme dobrych povetnostnich podminek i pri malych zvetseinich.

2. Odstraněni chyb:

Chyba: Pomoc:

Neni videt obraz Sundeje ochranny kryt proti prachu z otvoru objektivu.

Neostry obraz Provedte zaostreni na zaostrovacim kole.

Zaostrovací knoflik (Maksutov) V pripadé Maksutova ziskáte ostrý obraz až zhruba po 20 otočenich zaostrovacim knoflikem.

Nelze zaostit Je treba vyckat vyrovnani teploty (asi 30 min.).

Spatny obraz Neprovádejte pozorovani pres sklenenou tabuli.

Pozorovany objekt Rektifikovat hledacek.
je v hledacku, ale (viz 1.8.)
neni videt v teleskopu

Obtihn dojizdeni Je tbreba vyazit teeskop os pres hridele a protizavazi

Zenitové zrcadlo Hrdlo okularu v zenitovém zrcadledáva „krivy"obraz musi byt svisle vyrovnano

LIKVIDACE

Balici material zlikvidujte podle druhu. Informace tykajici se radne likvidace ziskate u komunalni organizerace sluzeb pro likvidaci a nebo na urade pro zivotni prostredi.

Pri likvidaci pristroje dodržujte prosim aktuáné platná zákonna ustanoveni. Informace týkajici se odborné likvidace ziskáte u komunálni organizace sluzeb pro likvidaci a nebo na uradé pro zivotnín prostřédí.

Downloads:

• Astronomicky software
• Moon mapa
• Navod k použiti

Rádná zárucínbóda cini 2 roky a začiná v den zakoupeni. Abyste mohl yužít prodlouzenou, dobrovólnu zárucínbódu, ktera je uvedena napřklad na darkovém obalu, je nutná registrace na nasich webovych stranskách.

Uplne zaručni podmíky a informace o možnosti prodlouženi a o servis-nich službach naleznete na strankách www.bresser.de/warranty_terms

06uaHhOpmaun

O pykoBODCTBE noJb3OBaTeJIa

BHHMaTeNbHO npOHTHe daHHee pyKOBODCTBO noIb3oBaTeHn.
HenpaBnHbHe nCNoJIb3oBAHne HnO BCnyKuHbAne pnpOba MoKeTn
pNBeCTn K TpaBmMnn NOpeXeHIO camoro np60pa.
DePknTe DaHHeo pyKOBODCTBO nn POKy B KaeeCTBe cnpaBoUHkA no
npaBnAm 3Knpyataunn Meapam npEOctOpokHOCTn.

ONACHO!

OTCNMBONNCNOLb3yETCBAaHOMpyKOBOCTBe
IINPINBLEUHBNHMAHN KDECTBnM, KOTOpBIE
MORYT NOBLeu 3a CcO6oCBpeB3HbIe TpaBMblc
HeoBpaTHMbIM NocNEAdCTBnMm HInn IeTaNbHbI
NCXOD.

OCTOPOHHO!

OTCNMBONNCNOLb3yeTcB DaHHOM pyKOBOCTBe
IINPnINBLNEeHHNBMHNNK DEiCTBNHM.KOTOPbE
MOryT pInBeCTN K NOpeXeHnM np6opa HnN
OKpyKaIOUe Cpebl.

PpeHa3NaueHne

3TOT npn60 npedHa3HaueH dIaCTHO NOJb3OBAHNA.

3TOT np6op cnocoben yBennuBaBn 306paJxne npipOdbx 06bekTOB.

06uee npedynpeKdHne

PNC CNEOTE!

Hikorda He hcnonb3yute 3OT np6Op dIryuHnHc oIHHa. 3To MoKet npBceTn K cepe3bHM NOpeKeHdHnM CETaTK nraa n dahe CJIENOTE!

PNCYdUbI

PazpeaIeTeTAMnB0bAtcSTIM npH6OpOMToNbKoNoI npNCMOTpOM B3pOcnblx.YaKOBOHyBmeATepnAbIcNeyET depKaTbMeCTA,HeDcTynhIxDNJDETeJ.

BO3MOHEH nohap!

He octablanthe npnbop nnnnH3bI NOD npraMbIM cOnHeuHbIM CBetOM. CfoKycnpoBaHHble lyuN MOrY pNBeCTN K noKapy.

OCTOPOXHO!

He pa36hpaIe np6bop camoctoTbeH. B Cnyae 6hanyKeHH DEEKTOB o6pTaTeBc K BaAeMy NoCTabUcky. CB3aBUmCbC cepBnCHbIM cHTPOM pON3BOJNTeJIa, NOCTaUHK MoKET n Heo6XdoHMoCTn HanpaBHT Baaw np6bOp Ha peMOHT.
