NÁVOD K OBSLUZE STELLAR 60800 AZ BRESSER

Nikdy se tímto optickým přístrojem nedívejte přímo do slunce nebo do jeho okolí! Dbejte na to obzvláště tehdy, když přístroj používají děti! Hrozí NEBEZPEČÍ OSLEPNUTÍ! Obalový materiál (plastikové sáčky, gumové pásky atd.) chraňte před dětmi!

(RU) ВНИМАНИЕ!

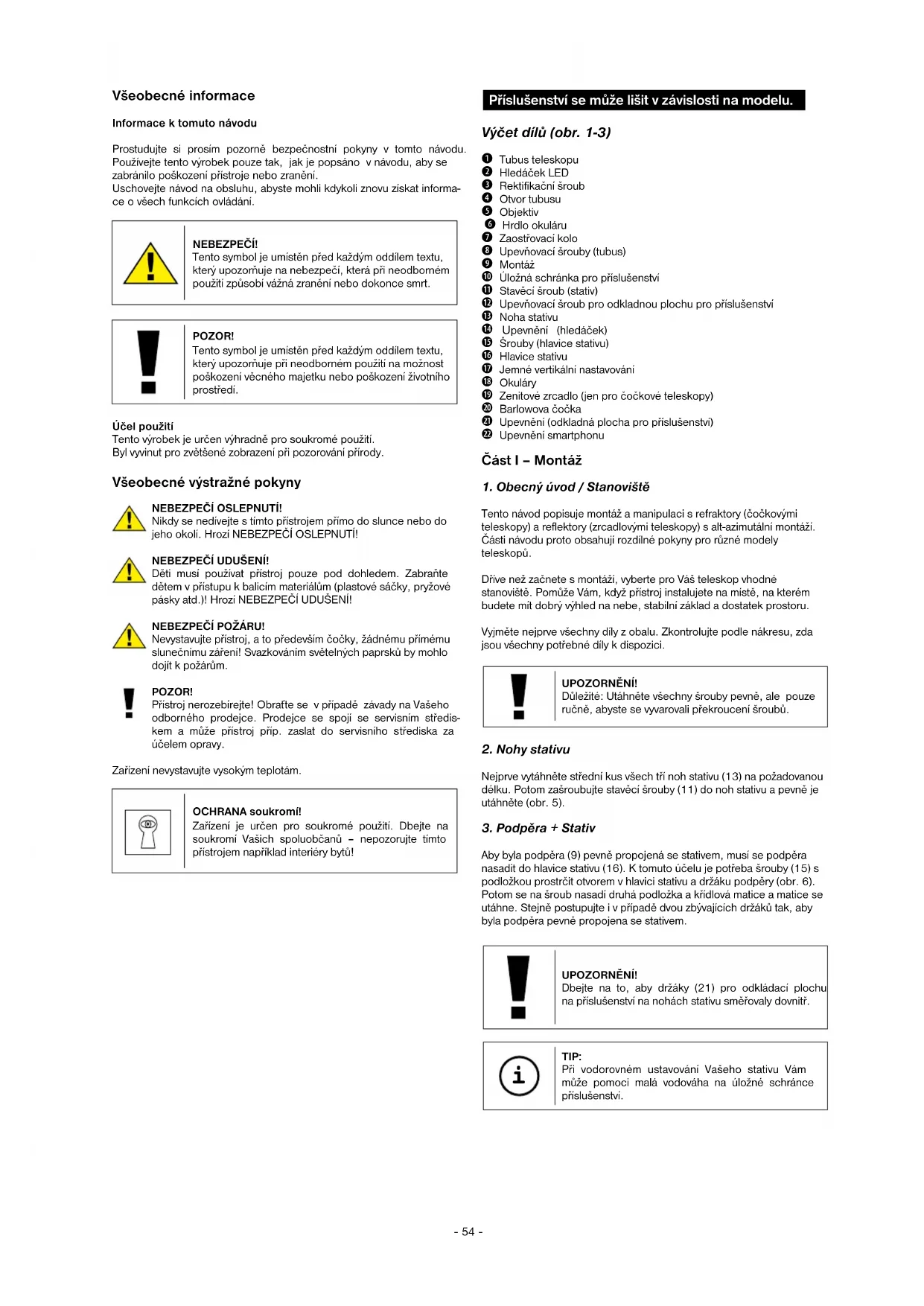

(CZ) Návod k použiti 54

Informace k tomuto návodu

Prostudujte si prosím pozorně bezpečnostní pokyny v tomto návodu. Používejte tento výrobek pouze tak, jak je popsáno v návodu, aby se zabránilo poškození přístroje nebo zranění. Uschovejte návod na obsluhu, abyste mohli kdykoli znovu ziskat informace o všech funkcích ovládání.

NEBEZPEČÍ!

Tento symbol je umistěn před každým oddílem textu, který upozorňuje na nebezpečí, která při neodborném použití způsobí vážná zranění nebo dokonce smrt.

POZOR!

Tento symbol je umistěn před každým oddílem textu, který upozorňuje při neodborném použiti na možnost poškození věcného majetku nebo poškození životního prostředí.

Účel použití

Tento výrobek je určen výhradně pro soukromě použití. Byl vyvinut pro zvětšené zobrazení při pozorování přírody.

Všeobecné výstražné pokyny

NEBEZPEČÍ OSLEPNUTÍ!

Děti musí použivat přístroj pouze pod dohledem. Zabraňte dětem v přistupu k balicim materiálům (plastové sáčky, pryžové pásky atd.)! Hrozí NEBEZPEČÍ UDUŠENÍ!

NEBEZPEČÍ POŽÁRU!

Nevystavujte přístroj, a to předevšim čočky, žádnému přímému slunečnímu záření! Svazkováním světelných paprsků by mohlo dojit k požárům.

POZOR!

Přístroj nerozebírejte! Obrafte se v případě závady na Vašeho odborného prodejce. Prodejce se spojí se servisním střediskem a může přístroj přip. zaslat do servisního střediska za účelem opravy.

Zařízení nevystavujte vysokým teplotám.

OCHRANA soukromi!

Zařizení je určen pro soukromé použití. Dbejte na soukromi Vašich spoluobčanů - nepozorujte timto přístrojem například interiéry bytů!

Příslušenství se může lišit v závislosti na modelu.

Výčet dílů (obr. 1-3)

① Tubus teleskopu

② Hledáček LED

3 Rektifikační šroub

4 Otvortubusu

5 Objektiv

6 Hrdlo okuláru

7 Zaostřovaci kolo

8 Upevňovací šrouby (tubus)

9 Montáž

10 Úložná schránka pro přislušenství

⑪ Stavěcí šroub (stativ)

⑫ Upevňovací šroub pro odkladnou plochu pro příslušenství

13 Noha stativu

14 Upevnění (hledáček)

15 Šrouby (hlavice stativu)

16 Hlavice stativu

⑰ Jemné vertikální nastavováni

18 Okuláry

19 Zenitové zrcadlo (jen pro čočkové teleskopy)

20 Barlowova čočka

② Upevnění (odkladná plocha pro příslušenství)

② Upevnění smartphonu

Část I - Montáž

1. Obecný úvod / Stanoviště

Tento návod popisuje montáz a manipulaci s refraktory (čočkovými teleskopy) a reflektory (zrcadlovými teleskopy) s alt-azimutální montáži. Části návodu proto obsahuji rozdílné pokyny pro různé modely teleskopů.

Dříve než začnete s montáží, vyberte pro Váš teleskop vhodné stanoviště. Pomůže Vám, když přístroj instalujete na místě, na kterém budete mít dobrý výhled na nebe, stabilní základ a dostatek prostoru.

Vyjměte nejprve všechny dily z obalu. Zkontrolujte podle nákresu, zda jsou všechny potřebné dily k dispozici.

UPOZORNĚNÍ!

Důležité: Utáhněte všechny šrouby pevně, ale pouze ručně, abyste se vyvarovali překrouceni šroubů.

2. Nohy stativu

Nejprve vytáhněte střední kus všech tří noh stativu (13) na požadovanou délku. Potom zašroubujte stavěcí šrouby (11) do noh stativu a pevně je utáhněte (obr. 5).

3. Podpěra + Stativ

Aby byla podpěra (9) pevně propojená se stativem, musí se podpěra nasadit do hlavice stativu (16). K tomuto účelu je potřeba šrouby (15) s podložkou prostrčit otvorem v hlavici stativu a držáku podpěry (obr. 6). Potom se na šroub nasadí druhá podložka a křídlová matice a matice se utähne. Stejně postupujte i v připadě dvou zbyvajících držáků tak, aby byla podpěra pevně propojena se stativem.

UPOZORNĚNÍ!

Dbejte na to, aby držáky (21) pro odkládací plochu na přislušenství na nohách stativu směřovaly dovnitř.

TIP:

Při vodorovném ustavování Vašeho stativu Vám může pomoci malá vodováha na úložné schránce příslušenství.

4. Instalace odkládací plochy

Nejprve úplně odšroubujte upevnovací šroub pro odkladnou plochu pro příslušenství (12). Odkladnou plochu (10) nyní umístěte tak, jak je to znázorněno na obr. 7. Nyní upevnovací šroub (12) pevně utáhněte, a tím odkladnou plochu (10) zafixujete.

5. Tubus

Ted' podržte tubus dalekohledu (1) podle obrázku uprostřed azimutální podpěry (9) a šrouby (8) zašroubujte z obou stran do tubusu (obr. 8).

6. Jemné vertikální nastavování

Abyste mohli nainstalovat jemné vertikální nastavování (12), nejprve prostrčte nastavovací tyč odpovídajícim držákem (X) na podpěře.

Potom se povoli šroub (Y) pro nastavovací tyč a tyč se nasadí na druhém konci. Šroub (Y) se znovu utáhne.

Důležité: Nie dokrećaj šruby ustalającej dla nastawy neutahujte nastavovací šroub jemného vertikálního nastavování úplně. Jinak by nebylo možné regulovat výšku tubusu.

Hrozi NEBEZPEČÍ OSLEPNUTÍ!

Nikdy se nedívejte s tímto přístrojem přímo do slunce nebo do jeho okoli. Hrozí NEBEZPEČÍ OSLEPNUTÍ!

7. Montáž teleskopického hledáčku LED

Upozornění: Hledáček LED je vybaven baterií, která je při expedici zajištěna umělohmotnou fólií proti vybiti. Tuto fólií je nutno před prvním zapojením odstranit (obr. 1d).

Montáž hledáčku -

LED hledáček s rychlým zasouváním

Hledáček LED (obr. 1b, 2) a jeho držák tvoří jeden celek. Posuňte patku hledáčku LED zcela na příslušnou základnu na tubusu teleskopu (obr. 10, X). Držák hledáčku zaskočí.

Důležité: Dbejte na to, aby objektiv hledáčku LED ukazoval ve směru otvoru tubusu (obr. 1, 4).

8. Vyrovnání hledáčku

Hledáček LED musí být před nasazením rektifikován. To znamená, že hledáček LED a tubus teleskopu musejí být rovnoběžně vyrovnány.

Nasad’te okulár s největší ohniskovou vzdáleností do zenitového zrcadla (obr. 12b, pouze u čočkových teleskopů), popř. přímo do hrdla okuláru (obr. 13, pouze u zrcadlových teleskopů). Zaměřte teleskop na dobře viditelný objekt ve vzdálenosti cca 300 (např. domovní štit, vrchol kostelní věže atd.), až se objeví uprostřed zorného pole (obr. 15, A).

Poté nejprve zapněte hledáček LED (2) na vypínači ZAP/VYP (obr. 1b, Z). Zvolte stupeň „2“ pro provoz za denního světla nebo stupeň „1“ pro noční provoz.

Podívejte se přes hledáček LED a seňďte jej otáčením horizontálních (obr. 1b, X) a vertikálních (obr. 1b, Y) rektifikačních šroubů tak, abyste viděli červenou tečku ve středu obrazu (obr. 15, B). Hledáček LED a teleskop jsou nyní navzájem seřízeny.

9. Ochranné kryty

Aby byl vnitřek Vašeho teleskopu chráněn před prachem a špinou, je otvor tubusu přikryt ochranným krytem proti prachu (obr. 11, X). Ochranný kryt proti prachu se nachází rovněž na hrdle okuláru (obr. 1, 6).

Před pozorováním sejměte kryty z otvorů.

10. Nasazení okuláru

10.1. u čočkových teleskopů (refraktory)

Do základniho vybavení Vašeho teleskopu patří dvě okuláry (18) a jedno zenitové zrcadlo (19).

Pomocí okulárů určujete požadované zvětšení Vašeho teleskopu.

Předtím, než nasadíte okuláry a zenitové zrcadlo, sundejte ochranný kryt proti prachu z hrdla okuláru (6). Uvolněte svěraci šroub (obr. 12a, X) na hrdle okuláru a nejprve zasuňte dovnitř zenitové zrcadlo. Pak opět utáhněte svěraci šroub (X).

Poté stejným způsobem, tedy otevřením a utažením svěracího šroubu (obr. 12b, X), upevníte okulár 20 mm v zenitovém zrcadle.

Dbejte na to, aby nähled do okuláru směřoval kolmo nahoru. To napomůže přijemněmu nahlížení. Jinak povolte svěraci šroub (obr. 12a, X) na hrdle okuláru a otočte zenitové zrcadlo do této polohy. Sundejte ochranný kryt proti prachu z otvoru tubusu.

10.2. u zrcadlových teleskopů (reflektory)

Uvolněte, prosím, svěrací šrouby na hrdle okuláru (6). Vezměte dodaný okulár (18) s velkou ohniskovou vzdálenosti 20 mm a nasadťe jej přímo do hrdla okuláru. Utáhněte svěrací šrouby (obr. 13, X) pevně rukou. Sundejte ochranný kryt proti prachu z otvoru tubusu.

ČÁST II - Manipulace

1. Montáž

Váš dalekohled je vybaven „azimutální podpěrou“ s jednoduchou obsluhou. Pomoci této podpěry můžete s dalekohledem pohybovat horizontálně (doprava/doleva) a vertikálně (nahoru/dolů).

2. Ustavení

Pro většinu pozorování je velmi důležité mit dostatečně tmavé stanoviště, neboť rušivá světla (lampy, svitilny) mohou výrazně ovlivnit ostrost detailů obrazu teleskopu.

Když v noci vycházíte z osvětlené místnosti ven, museji si Vaše oči nejprve zvyknout na tmu. Po asi 20 minutách můžete pak začit s astronomickým pozorovánim.

Neprovádějte pozorování z uzavřených prostor a postavte teleskop s příslušenstvím zhruba 30 min. před začátkem pozorování na zvolené stanoviště, aby bylo zaručeno vyrovnání teploty v tubusu.

Dále byste měli dávat pozor na to, aby teleskop stál na vodorovném, stabilním základě.

3. Vertikální/Horizontální nastavování

3.1 Vertikální nastavování

Povolte upevňovací šroub (obr. 14a, X) a pohněte s tubusem nahoru nebo dolů. Po dosažení požadovaného nastavení znovu šroub rukou dotáhněte. Vaše nastavení je ted' zafixované.

Drobné změny nastavení můžete provádět otáčením nastavovacího kolečka (obr. 14b, Y). Před novým nastavováním vždy povolte upevnovaci šroub (obr. 14a, X).

3.2 Horizontální nastavování

Když budete chtit s dalekohledem pohybovat horizontálně, povolte upevnovací šroub (obr. 16, Z) a otočte systém požadovaným směrem, doprava nebo doleva. Po dosažení požadovaného nastavení utáhněte upevnovací šroub rukou.

4. Pozorování

Namiřte teleskop na pozorovaný objekt. Podivejte se do trubice hledáčku a pomocí horizontálního a vertikálního nastavování teleskopu umistěte objekt do středu zorného pole (červený bod).

Když se ted' podíváte do okuláru, uvidite objekt zvětšený. V připadě potřeby můžete ted' nastavit ostrost obrazu pomocí zaostřovacího kolečka (7).

Kromě toho můžete pomocí výměny okuláru nastavit větší zvětšení.

TIP:

Každé pozorování začinejte s okulárem, který má menší zvětšení (20mm).

5. Hledání hvězd

Na začátku Vám orientace na hvězdné obloze bude jistě připadat obtižná, protože hvězdy a souhvězdí jsou v pohybu a mění svou polohu na obloze podle ročního období, data a času.

Výjimku představuje Polárka. Jedná se o hvězdu s pevnou polohou, která se použivá jako výchozi bod všech hvězdných map. Na obrázku vidíte některá známá souhvězdí a uspořádání hvězd, která jsou viditelná celý rok (obr. 17). Postavení nebeských těles ovšem vždy závisi na datu a času.

6. Příslušenství

Do základniho vybavení Vašeho teleskopu patři několik dilů příslušenství (obr. 2). Podle daného modelu to mohou být:

6.1. Okuláry

Výměnou okulárů určujete požadované zvětšení Vašeho teleskopu.

Vzorec pro výpočet zvětšení:

Ohnisk. vzdál. teleskopu : Ohnisk. vzdál. okuláru = Zvětšení

Příklady:

Ohnisk. vzdál. teleskopu	Ohnisk. vzdál. okuláru	Zvětšení	Zvětšení s Barlowova čočka 3x
700 mm 20 mm	35X 105X
700 mm 4 mm	175X525X

6.2. Zenitové zrcadlo (pouze refraktor)

Zenitové zrcadlo (19) způsobuje obrácení obrazu (zrcadlové) a používá se proto pouze k pozorování oblohy.

6.3. Barlowova čočka

Pomoci Barlowovy čočky 3x (20) můžete dosáhnout ztrojnásobil zesílení zvětšení.

6.3.1 Montáž a manipulace u čočkových teleskopů

Když použiváte čočkový teleskop, má být Barlowova čočka zasazena výlučně do zenitového zrcadla (obr. 12a, 19). Sundejte tedy okulár ze zenitového zrcadla a nahradťe jej Barlowovou čočkou. Poté nasadťe nejprve okulár s velkou ohniskovou vzdálenosti a utáhněte svěrací šroub k zajištění pevně rukou (obr. 21, Z).

6.3.2 Montáž a manipulace u zrcadlových teleskopů

Když použiváte zrcadlový teleskop, povolte, prosím svěrací šroub na hrdle okuláru (obr. 21, X) a odmontujte okulár z hrdla okuláru. Pak nasad'te Barlowovu čočku (20) rovně do hrdla okuláru a utáhněte svěrací šroub opět pevně rukou. Poté nasad'te nejprve okulár s velkou ohniskovou vzdáleností na Barlowovu čočku a zajistěte jej svěracim šroubem (obr. 21, Z).

6.4 Upevnění smartphonu

Umístěte okulár do upevnění smartphonu a pevně utáhněte šroub (obr. 23, X) na upevnění. Pak vložte upevnění smartphonu s okulárem do hrdla okuláru (6) nebo zenitového zrcadla (19) (u čočkových teleskopů) a upínací šrouby (obr. 23, Y) na hrdle nebo zenitovém zrcadle pevně utáhněte. Nyní spusťte kamerovou aplikaci na svém smartphonu. Přitiskněte smartphone na desku a zajistěte, aby pevně držel. Kamera musí přiléhat přesně nad okulárem. Vycentrujte smartphone přesně centrálně nad okulárem, aby se obraz na Vašem displeji zobrazoval přesně vycentrovaně. Připadně použijte funkcí zoom, aby se displej správně zobrazil na vašem smartphonu. Přisavky musí být suché, čisté a bez jakéhokoliv prachu a nečistot. Neneseme odpovědnost za smartphony, které kvůli chybně obsluze spadnou a rozbíjí se.

7. Demontáž

Po, doufejme, zajímavém a úspěšném pozorování se doporučuje celý teleskop uskladnit v suché a dobře větrané mistnosti. U některých modelů teleskopů můžete montáž a stativ oddělit jednoduchým rozšroubováním. Přitom zůstanou Vaše nastavení na montáži zachována. Nezapomeňte nasadít ochranné kryty proti prachu na otvor tubusu a na hrdlo okuláru. Také byste měli všechny okuláry a optické součásti příslušenství dobře uložit do odpovídajících přihrádek.

POKYNY pro čištění:

Čočky (okuláry a/nebo objektivy) čistěte pouze měkkou tkaninou neuvolňující vlákna (např. z mikrovláken). Tkaninu nepřitlačujte přiliš silně, aby nedoslo k poškrábání čoček.

Pro odstranění odolnějších zbytků nečistot navlhčete čistici tkaninu kapalinou pro čištění brýlí a mírným tlakem otřete tkaninou čočky.

Chraňte přístroj před prachem a vlhkosti! Ponechejte přístroj po použití, a to především při vyšší vlhkosti vzduchu, aklimatizovat po určitou dobu při pokojové teplotě, aby se odpařila zbytková vlhkost.

ČÁST III - Dodatek

1. Možné objekty pozorování

Dále jsme pro Vás vybrali několik velmi zajímavých nebeských těles a hvězdokup, ke kterým uvádíme vysvětlení. Na příslušných vyobrazeních na konci návodu si můžete prohlédnout, jak budete vidět objekty ve Vašem teleskopu s dodanými okuláry při dobré viditelnosti.

Měsíc (obr. 24)

Měsíc je jedinou přirozenou družicí Země.

Oběžná dráha: ve vzdálenosti cca 384.400 km od Země

Průměr: 3.476 km

Vzdálenost: 384.401 km

Měsic je znám od prehistorických dob. Je to po Slunci druhý nejjasnější objekt na obloze. Jelikož Měsic oběhne Zemi jednou za měsic, měni se stále úhel mezi Zemí, Měsicem a Sluncem, což je dobře vidět na cyklech fázi Měsice. Doba mezi dvěma po sobě následujícími fázemi úplňku činí asi 29,5 dnů (709 hodin).

Souhvězdí ORION / M42 (obr. 25)

Rektascence: 05:32.9 (hodiny : minuty)

Deklinace: -05:25 (stupně : minuty)

Vzdálenost: 1.500 světelných let

Se vzdálenosti zhruba 1600 světelných let je mlhovina v Orionu (M42) nejjasnější difůzni mlhovinou na obloze – je viditelná pouhým okem a je vdečným objektem pro teleskopy všech velikostí, od nejmenších polních dalekohledů až po největší pozemské observatoře a vesmírný Hubblův teleskop.

Jedná se o hlavní část daleko většího mraku složeného z vodíku a prachu, který se s vice než 10 stupní rozprostirá přes dobrou polovinu souhvězdí Orion. Expanze tohoto mohutného mraku trvá několik stovek světelných let.

Souhvězdí LYRA / M57 (obr. 26)

Rektascence: 18:51.7 (hodiny : minuty)

Deklinace: +32:58 (stupně : minuty)

Vzdálenost: 4.100 světelných let

Slavná kruhová mlhovina M57 v souhvězdí Lyry je často považována za prototyp planetární mlhoviny; patří k nejkrásnějšim ozdobám letního nebe na severni polokouli. Novější průzkumy prokázaly, že s největší pravděpodobnosti jde o kruh (prstenec) z jasně svitící hmoty, který obklopuje centrální hvězdu (jež je viditelná pouze ve větších teleskopech), a nikoli o kulovou nebo elipsovitou plynovou strukturu. Kdybychom tuto kruhovou mlhovinu pozorovali z boční strany, podobala by se mlhovině M27, zvané Činky. U tohoto objektu se diváme přesně na pól mlhoviny.

Souhvězdí Lištičky / M27 (obr. 27)

Rektascence: 19:59.6 (hodiny : minuty)

Deklinace: +22:43 (stupně : minuty)

Vzdálenost: 1.250 světelných let

Mlhovina M27 neboli mlhovina Činky v souhvězdí Lištičky byla vůbec první planetární mlhovina, která była objevena. Dne 12. července 1764 objevil Charles Messier tuto novou a fascinující třidu objektů. Tento objekt vidíme téměř přesně z jeho rovníkové roviny. Pokud bychom se mohli podivat na mlhovinu Činky z některého z pólů, měla by pravděpodobně formu kruhu a byl by na ni podobný pohled, jaký známě z kruhové mlhoviny M57.

Tento objekt je dobře vidět již za průměrně dobrých povětrnostních podminek i při malých zvětšeních.

2. Odstranění chyb

Chyba: Pomoc:

Není vidět obraz Sundejte ochranný kryt proti prachu z otvoru objektivu.

Neostrý obraz Provedte zaostření na zaostřovacím kole.

Nelze zaostřit Je třeba vyčkat vyrovnání teploty (asi 30 min.).

Špatný obraz Neprovádějte pozorování přes skleněnou tabuli.

Pozorovaný objekt Rektifikovat hledáček.

je v hledáčku, ale (viz II-4)

není vidět v teleskopu

Zenitové zrcadlo Hrdlo okuláru v zenitovém zrcadle dává „křivý“ obraz musí být svisle vyrovnáno

LIKVIDACE

Balici materiál zlikvidujte podle druhu. Informace týkající se řádné likvidace získáte u komunální organizace služeb pro likvidaci a nebo na úřadě pro životní prostředí.

Při likvidaci přístroje dodržujte prosim aktuálně platná zákonná ustanovení. Informace týkající se odborné likvidace ziskáte u komunální organizace služeb pro likvidaci a nebo na úřadě pro životní prostředí.
