BRUKSANVISNING STELLAR 60800 AZ BRESSER

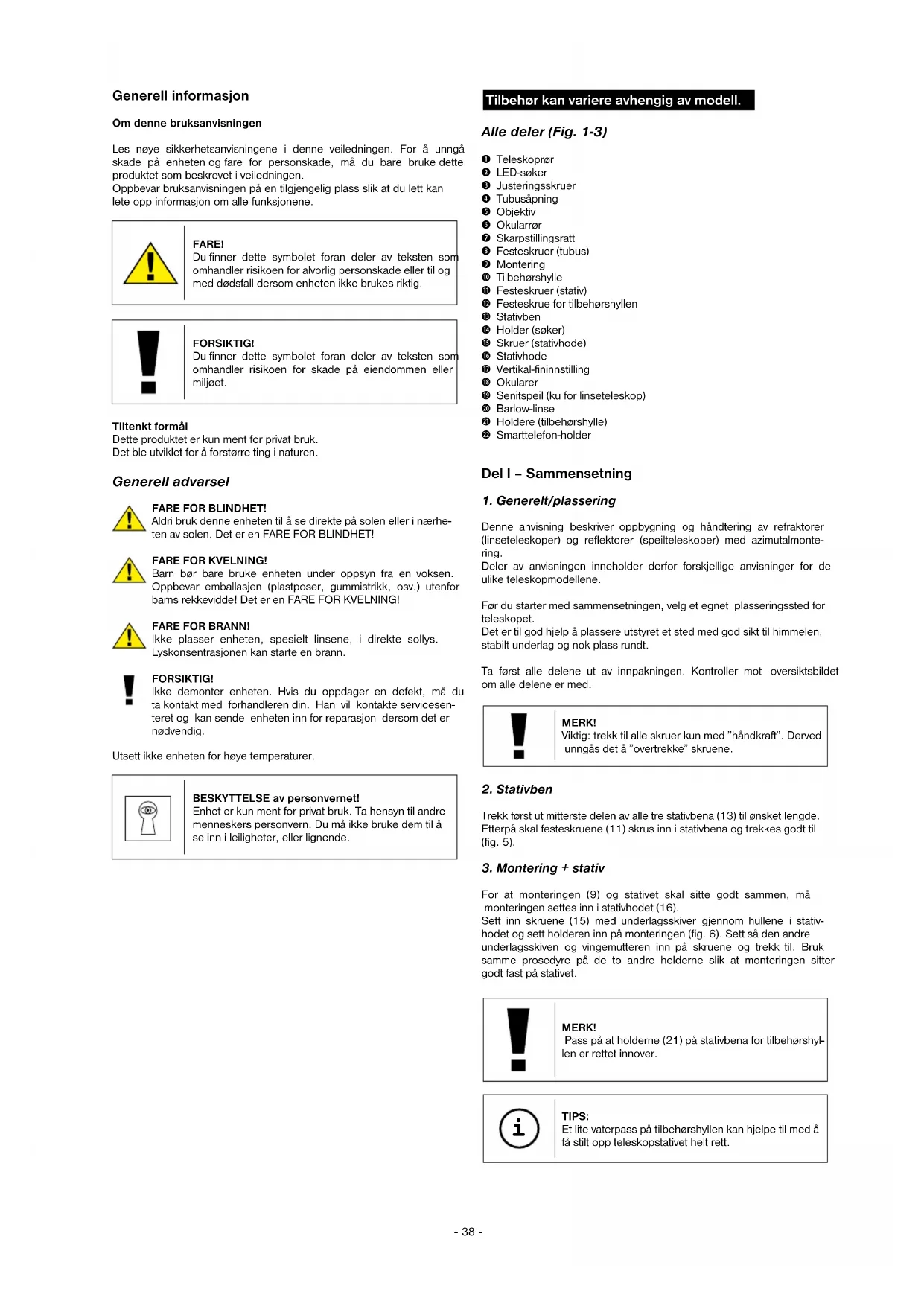

Denne anvisning beskriver oppbygning og håndtering av refraktorer (linseteleskoper) og reflektorer (speilteleskoper) med azimutalmonte- ring. Deler av anvisningen inneholder derfor forskjellige anvisninger for de ulike teleskopmodellene. Før du starter med sammensetningen, velg et egnet plasseringssted for teleskopet. Det er til god hjelp å plassere utstyret et sted med god sikt til himmelen, stabilt underlag og nok plass rundt. Ta først alle delene ut av innpakningen. Kontroller mot oversiktsbildet om alle delene er med. MERK! Viktig: trekk til alle skruer kun med ”håndkraft”. Derved unngås det å ”overtrekke” skruene.

Trekk først ut mitterste delen av alle tre stativbena (13) til ønsket lengde. Etterpå skal festeskruene (11) skrus inn i stativbena og trekkes godt til (fig. 5).

3. Montering + stativ

For at monteringen (9) og stativet skal sitte godt sammen, må monteringen settes inn i stativhodet (16). Sett inn skruene (15) med underlagsskiver gjennom hullene i stativ- hodet og sett holderen inn på monteringen (fig. 6). Sett så den andre underlagsskiven og vingemutteren inn på skruene og trekk til. Bruk samme prosedyre på de to andre holderne slik at monteringen sitter godt fast på stativet. MERK! Pass på at holderne (21) på stativbena for tilbehørshyl- len er rettet innover. TIPS: Et lite vaterpass på tilbehørshyllen kan hjelpe til med å få stilt opp teleskopstativet helt rett. i- 39 -

Skru først festeskruen for tilbehørshyllen (12) helt av. Legg nå på tilbehørshyllen (10) som vist på fig. 7. Trekk så til festeskruen (12) for hånd for å feste tilbehørshyllen (10).

Hold nå teleskuptubusen (røret) (1) som vist i midten av den azimutale monteringen (9) og skru inn skruene (8) i tubusen fra begge sider.

6. Vertikal-fininnstilling

For å montere vertikal-fininnstillingen (17), sett først justeringsstangen gjennom den tilhørende holdren (X) på monteringen (fig. 9a). Etterpå skrus skruen (Y) for justeringsstangen ut, og justeringsstangen settes på den andre enden. Skru inn igjen skruen (Y) (fig. 9b). Viktig: Trekk festeskruen (X) for vertikal-fininnstillingen ikke så hardt til. Ellers vil ikke tubusen kunne justeres i høyden. FARE FOR BLINDHET! Aldri bruk denne enheten til å se direkte på solen eller i nærheten av solen. Det er en FARE FOR BLINDHET!

7. Montering av LED-søker

Merk: LED-søkeren inneholder et batteri som er beskyttet mot utladning av en plastfolie ved levering. Denne må fjernes før du slår den på for første gang (fig. 1d). Søkermontering – LED-søker med hurtig-innskyvning LED-søkeren (fig. 1a) og dens holder danner en enhet. Skyv foten på LED-søkeren helt inn i tilsvarende basis på teleskoptubusen (fig. 10, X). Søkerholderen går i lås. Viktig: Pass på at objektivet på LED-søkeren peker i retning av tubusåpningen (fig. 1,4).

8. Innretning av søkeren

LED-søkeren må justeres før bruk. Det betyr at LED-søkeren og teleskoptubusen må rettes inn parallelt. Sett inn okularet med sen største brennvidden i senitspeilet (fig. 12b, kun for linseteleskoper) eller rett inn i okularrøret (fig. 13, kun for speilteleskoper). Se på et markert objekt i ca. 300 m avstand med teleskopet (f.eks. hustak, kirketårn, e.l.), juster så det ligger midt i sikteområdet (fig. 15, A). Slå så på LED-søkeren 2) via På/Av bryteren (fig. 1b, Z). Velg trinn „2“ for bruk ved dagslys eller trinn „1“ for bruk om natten. Se gjennom LED-søkeren og rett den inn ved hjelp av horisontal (fig. 1b, X) og vertikal (fig. 1b, Y) justeringsskrue slik at det røde punktet står midt i bildet (fig. 15, B). LED-søkeren og teleskopet er nå rettet inn med hverandre.

10. Innsetting av okular

10.1. ved linseteleskoper (refraktorer) Ditt teleskop har som grunnutrustning to okularer (18) og ett senitspeil (19). Ved hjelp av okularene bestemmer du hvor mye teleskopet skal forstørre. Før okular og senitspeil settes inn fjernes støvbeskyttelseskappen fra okularrøret (6) og senitspeilet. Fest klemskruene (fig. 12a, X) på okularrøret og sett først inn senitspei- let. Trekk så til klemskruene (X) igjen. Videre fester du på samme måte, ved å løsne og feste klemskruen (fig. 12b, X), okularet 20 mm i senitspeilet. Pass på at okularets øyeåpning peker rett opp. Det gjør det behageligere å se. Hvis ikke, løsne klemskruene (fig. 12a, X) på okularrøret og drei senitspeilet til rett posisjon. Ta av støvbeskyttelseshetten fra tubusåpnin- gen (fig. 11, X). 10.2. ved speilteleskoper (reflektorer) Løsne klemskruene på okularrøret (6). Ta ut okularet som følger med (18) med den største brennvidden 20 mm, og sett det rett inn i okularrøret. Trekk til klemskruene (fig. 13, X) for hånd. Ta av støvbeskyttelseshetten fra tubusåpningen (fig. 11, X). Del II – Håndtering

Et mørkt plasseringssted er svært viktig for mange observasjoner da forstyrrende lys (lamper, lanterner) kan påvirke detaljskarpheten av teleskopbildet. Når du går fra et lyst rom og ut i friluft må øynene dine først få vennes eg til mørket. Etter ca. 20 minutter kan du begynne med astronomiske observasjoner. Ikke gjør observasjoner fra lukkede rom, og still opp teleskopet med tilbehør på observasjonsstedet ca. 30 minutter før observasjonene skal begynne, slik at temperaturen i teleskoprøret kan utlignes. Dessuten må du passe på at teleskopet står på et stabilt, flatt underlag.

3. Vertikal/Horisontal innstilling

3.1. Vertikal innstilling Løsne festeskruen (fig. 14a, X) og beveg tubusen opp eller ned. Når du har den ønskede innstillingen, trekk til igjen festeskruen „håndfast“. Nå er innstillingen din låst. Mindre endringer kan gjøres ved å dreiel litt på innstillingshjulet (fig. 14b, Y). Før ny innstilling må du absolutt løsne festeskruen (fig. 14a, X). 3.2. Horisontal innstilling For å bevege teleskopet horisontalt, løsne festeskrue (fig. 16, Z) og drei teleskopet i ønsket retning, til høyre eller venstre. Når du har nådd ønsket innstilling, trekk til festeskruen igjen, „håndfast“.

Rett teleskopet mot objektet som skal observeres. Se gjennom LED- søkeren og still objektet i midten av søkerfeltet (rødt punkt) ved hjelp av horisontal og vertikal regulering av teleskopet. Når du nå ser gjennom okularet vil du se objektet forstørret. Eventuelt kan du nå foreta innstilling av billedskarphet på fokuseringshjulet (7). Videre kan du oppnå en større forstørrelse ved å skifte okular. TIPS: Begynn alle observasjoner med et okular med lav forstørrelse (20 mm).

Til å begynne med er det kanskje vanskelig å orientere seg på stjernehimmelen, da stjerner og stjernebilder hele tiden beveger seg og endrer posisjon på himmelen etter årstid, dato og klokkeslett. Unntaket er Polarstjernen. Det er en fiks-stjerne og utgangspunkt for alle stjernekart. På tegningen (fig. 17) ser du noen av de kjente stjernebildene og stjernekonstelasjonene som er synlige hele året. Posisjonene av stjernene er likevel avhengig av dato og klokkeslett.- 40 -

Dersom du bruker linseteleskop skal Barlov-linsen utelukkende settes inn i senitspeilet (fig. 12a, 19). Fjern altså okularet fra senitspeilet og erstatt den med Barlow-linsen. Videre setter du inn okularet med den største brennvidden og trekk til klemskruen for hånd for å feste (fig. 21, Z)

6.3.2. Montering og håndtering ved speilteleskoper

Dersom du bruker et speilteleskop, skal du løsne klemskruen på okularrøret (fig. 21, X) og ta ut okularet av okularrøret. Sett så Barlow- linsen (20) rett inn i okularrøret og trekk til igjen klemskruen for hånd. Videre setter du så okularet med største brennvidden inn i Barlow-linsen og fester den ved hjelp av klemskruen (fig. 21, Z).

6.4 Smarttelefon-holder

Sett okularet i smarttelefon-holderen og trekk til skruen (fig. 23, X) på holderen. Sett deretter inn smarttelefon-holderen med okular i okulars- tussen (6) eller senitspeilet (19) (linseteleskopet) og trekk til festeskruen (fig. 23, Y) på stussen eller senitspeilet for hånd. Start nå kamera-appen på smarttelefonen. Trykk nå smarttelefonen på holdeplaten og forsikre deg om at den sitter godt fast. Kameraet skal ligge nøyaktig an mot okularet. Sentrer smarttelefonen nøyaktig midt i okularet, slik at bildet er nøyaktig sentrert på skjermen. Eventuelt er det nødvendig å bruke zoomfunksjonen for å fylle bildet helt ut på skjermen på smarttelefonen. Sugekoppene skal være tørre, rene og fri for alle typer støv og smuss. Vi tar intet ansvar for telefoner som faller ned og knuses på grunn av feil betjening.

Etter en forhåpentlig interessant og vellykket observasjon anbefales det at hele teleskopet lagres i et tørt, godt ventilert rom. Ved enkelte teleskopmodeller kan montering og stativ enkelt skrus fra hverandre. Derved beholdes innstillingene på monteringen. Ikke glem å sette på igjen støvbeskyttelseskappen på røråpningen og okularrøret. Alle okularer og optisk tilbehørsdeler bør lagres i sine beholdere. MERKNADER om rengjøring Rengjør linsene (okular og/eller linse) bare med en myk og lofri klut (f.eks. en mikrofiberklut). Ikke bruk makt da dette kan lage riper på linsene. For å fjerne mer vanskelige flekker, fukter du kluten med en brille- rengjøringsløsning og tørker lett av linsene. Beskytt enheten fra støv og fuktighet! Etter bruk, spesielt i situasjoner med høy fuktighet, lar du enheten tilpasse seg klimaet i en kort perio- de, slik at eventuell fuktighet kan forsvinne. Del III – Vedlegg

1. Mulige observasjonsobjekter

Nedenfor har vi funnet frem til noen svært interessante himmellegemer og stjernegrupper, med tilhørende informasjon. På tilhørende illustrasjon på slutten av anvisning kan du se hvordan objektene kan se ut gjennom teleskopet med tilhørende okularer ved gode observasjonsforhold: Månen (Fig. 24) Månen er Jordens eneste naturlige satellitt. Omløpsbane: ca. 384.400 km fra Jorden Diameter: 3.476 km Avstand: 384.401 km Månen er kjent fra prehistorisk tid. Den er det nest mest lyssterke objektet på himmelen. Da Månen går rundt Jorden en gang pr. måned, forandrer vinkelen mellom Jorden, Månen og Solen seg hele tiden, og dette ser vi som månefaser. Tiden mellom to påfølgende nymånefaser er ca. 29,5 dager (709 timer) Stjernebildet ORION / M42 (Fig. 25) Rektasensjon: 05:32.9 (timer : minutter) Deklinasjon: -05:25 (grader : minutter) Avstand: 1.500 lysår Med en avstand på ca. 1600 lysår er Oriontåken (M42) den lyseste diffuse sky på himmelen – synlig med det blotte øye, og et interessant objekt for alle teleskoper fra de minste feltkikkerter til de største jordfaste observatorier, og også for Hubbel rom-teleskopet. Det handler hovedsaklig om en mye større sky av hydrogengass og støv, som med 10 graders utstrekning dekker godt over halvparten av Orion. Utstrekningen av denne mektige skyen utgjør mange hundre lysår. Stjernebildet LYREN / M57 (fig. 26) Rektasensjon: 18:51.7 (timer : minutter) Deklinasjon: +32:58 (grader : minutter) Avstand: 4.100 lysår Den berømte Ringtåken M57 i stjernebildet Lyren blir ofte ansett som en prototype på en planetarisk tåke, den tilhører praktstykkene på den nordlige halvkules sommerhimmel. Nærmere undersøkelser har vist at det i all sannsynlighet dreier seg om en ring (torus) av lett lysende materie, som omgir en sentralstjerne (som bare kan sees med større teleskoper), og ikke om noen kule- eller ellipsoidformet gasstruk- tur. Dersom man kunne se Ringtåken fra siden, ville den se ut som Manualtåken M27. I dette objektet ser vi rett mot tåkens polpunkt. Stjernebildet Reven / M27 (fig. 27) Rektasensjon: 19:59.6 (timer : minutter) Deklinasjon: +22:43 (grader : minutter) Avstand: 1.250 lysår Manualtåken M27 i Reven var den første planetariske tåke som overhode ble oppdaget. Den 12. juli 1764 oppdaget Charles Messier denne nye og fantastiske objektklassen. Vi ser dette objektet nesten nøyaktig fra dets ekvatorplan. Dersom man så Manualtåken fra en av polene, ville den sannsynligvis ha form som en ring, og ha et utseende som vi kjenner fra Ringtåken M57. Dette objektet kan man også se i halvgode værbetingelser og med liten forstørrelse.- 41 -

Feil: Løsning: Ikke bilde Ta støvbeskyttelseskappen av objek- tivåpningen. Uskarpt bilde: Still skarpt med fokusringen. Ikke mulig å stille skarpt Vent på temperaturutjevning (ca. 30 min.) Dårlig bilde Ikke observer gjennom vindu. Observasjonsobjekt Juster søker i søkeren, men ikke (se II-4) synlig i teleskopet. På tross av senitspeil Okularrør i senitspeil er bildet ”skjevt” må innrettes vinkelrett BORTSKAFFELSE Bortskaffelse av emballasjemateriellet må gjøres riktig, sortert etter type (papir, papp, osv.) Kontakt ditt lokale renovasjonsbyrå eller -myndighet for informasjon om riktig bortskaffelse. Ta hensyn til gjeldende lokale reguleringer når du kaster enheten din. Du kan få mer informasjon om riktig bortskaffelse fra ditt lokale renovasjonsbyrå eller -myndighet. http://www.bresser.de/download/AZ Downloads:
