| Type de produit | Télescope réfracteur achromatique |
| Marque | Bresser |
| Modèle | 70900 NG |
| Distance focale | 900 mm |
| Diamètre de l'objectif | 70 mm |
| Grossissement | 45x à 337,5x (selon oculaire) |
| Oculaires fournis | K-20 mm, K-12 mm, K-4 mm |
| Monture | Équatoriale avec axe horaire et déclinaison, réglage azimuthal |
| Chercheur | 6x25, ajustable |
| Accessoires inclus | Miroir zénith, lentille inversée 1,5x, trépied aluminium réglable, plateau accessoires, arbres flexibles |
| Alimentation | Aucune (utilisation manuelle) |
| Entretien et nettoyage | Nettoyer les lentilles avec un chiffon doux non pelucheux ; protéger de la poussière et de l'humidité ; utiliser le cache de protection après usage |
| Sécurité | Ne jamais regarder le soleil ; risque d'aveuglement et d'incendie ; utiliser sous surveillance d'un adulte |
| Pièces détachées et réparabilité | Ne pas démonter ; contacter le revendeur ou le service après-vente |
| Utilisation recommandée | Observation astronomique (lune, nébuleuses) et terrestre (avec lentille inversée) |
FOIRE AUX QUESTIONS - 70900 NG BRESSER
Questions des utilisateurs sur 70900 NG BRESSER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télescope au format PDF gratuitement ! Retrouvez votre notice 70900 NG - BRESSER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 70900 NG de la marque BRESSER.
MODE D'EMPLOI 70900 NG BRESSER

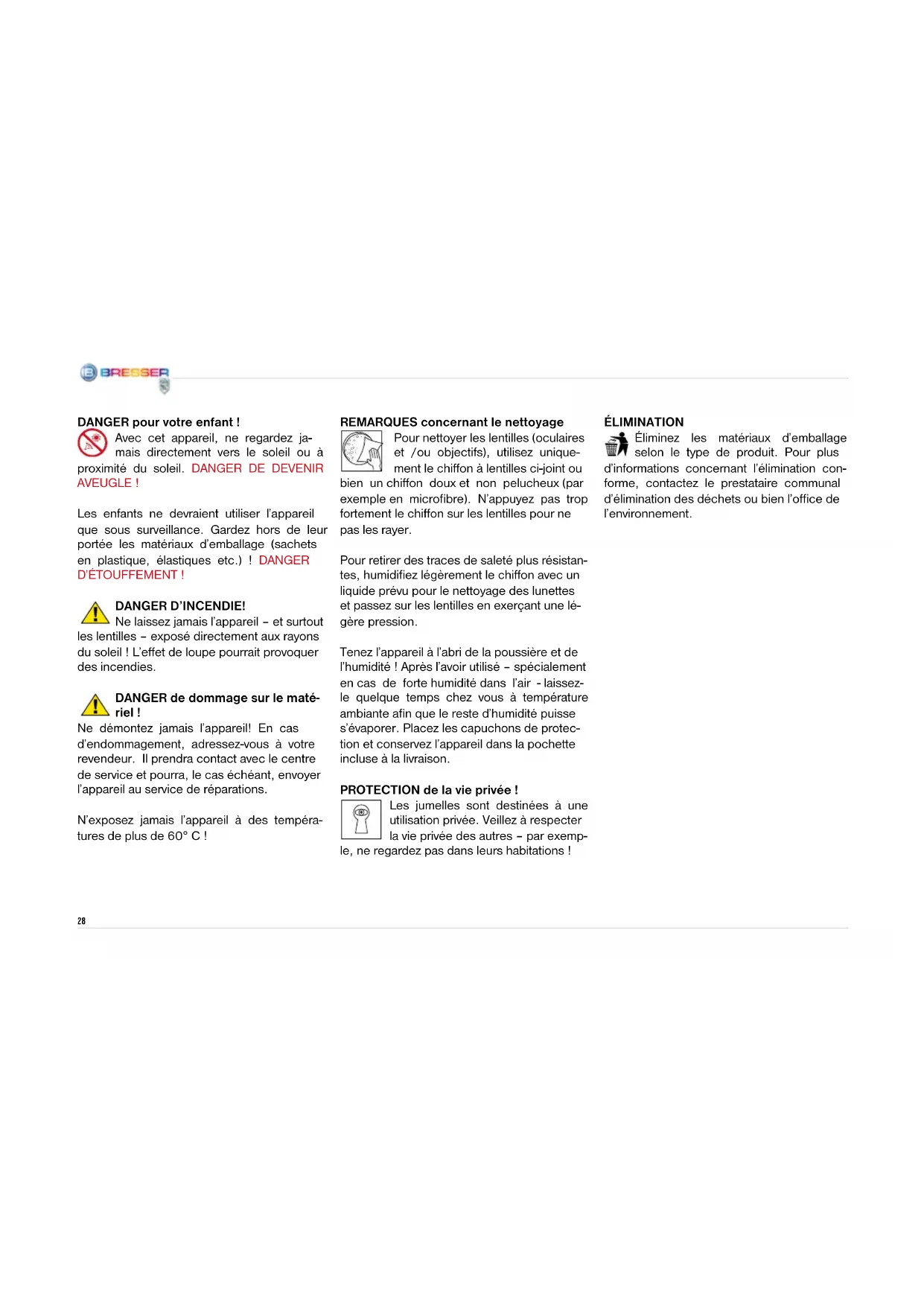

DANGER pour vous enfant!
Avec cet appeareil, ne regardez jamais directement vers le soleil ou a proximete du soleil. DANGER DE DEVENIR AVEUGLE!
Les enfants ne devraient utiliser l'appareil que sous surveillance. Gardez hors de leur portée les matériaux d'emballage (sachets en plastique, elastiques etc.)! DANGER D'ETOUFFEMENT!
DANGER D'INCENDIE!
Ne laïsez jamais l'appareil - et surtout les lentilles - exposé directement aux rayons du soleil! L'effet de loupe pourrait provoquer des incendies.
DANGER de dommage sur le matériel!
Ne démontez jamais l'appareil! En cas d'endommagement, adressez-vous à votre revendeur. Il prendra contact avec le centre de service et pourra, le cas échéant, envoyer l'appareil au service de réparations.
N'exposez jamais l'appareil à des températures de plus de 60^ C!
REMARQUES concernant le nettoyage
Pour nettoyer les lentilles (oculaires et /ou objectifs), utilisez uniquement le chiffon à lentilles ci-joint ou bien un chiffon doux et non pelucheux (par exemple en microfibre). N'appuyez pas tropfortement le chiffon sur les lentilles pour nepas les rayer.
Pour retarder des traces de saleté plus résistantes, humidifiez légarement le chiffon avec un liquide prévu pour le nettoyage des lunettes et passez sur les lentilles en exerçant une légère pression.
Tenez l'appareil à l'abri de la poussière et de l'humidité! Àpres l'avoir utilisé - spécialement en cas de forté humidité dans l'air - laissez-lequelque temps chez vous à température ambiente afin que le reste d'humidité puisse s'évaporer. Placez les capuchons de protection et conservez l'appareil dans la pochette incluse à la livraison.
PROTECTION de la vie privée!
Les jumelles sont destinées à une utilisation privée. Veiliez à respecter la vie privée des autres - par exemple
le, ne regardez pas dans leurs habitations!
ELIMINATION
Éliminez les matériaux d'emballage selon le type de produit. Pour plus d'informations concernant l'élimination conforme, contactez le prestataire communal d'élimination des déchets ou bien l'office de l'environnement.
Voici les pièces de ton microscope (Illustr. 1-3)
1 Tube de telescope.
2 Viseur
3 Vis d'ajustement avec viseur
4 Ouverture du tube
5 Objectif
6 Support de l'oculaire
7 Roue de focalisation
8 Support du tube
9 Tete de pied (avec table équatoriale et monture)
10 Dépôt d'accessoires
11 Clips de maintain (sur le pied)
12 Etrier de blocage (sur la fiche intermédiaire) pour le dépôt
13 Rallonges de pied
14 Arbre flexible (long)
15 Arbre flexible (courte)
16 Barre de pied
17 Barre de réglage du degré de latitude
183Oculaires ( 31,7mm et/ou. 11 / 4^ .. f = 18mm,f = 12mm,f = 4mm
19 Miroir zénith :
20 Lentille inversée 1,5 x
Partie du support oculaire (Illustr. 8)
21 Vis de blocage
21a Cache de protection
Pièces du miroir zénith (illustr. 9)
22 Vis de blocage
Pièces du viseur (Illustr. 10)
23 Support de lentilles avant (Objectif)
23a Bague de blocage de I'objectif
24 Support de viseur
Partie du tube (Illustr. 12)
25 Cache de protection

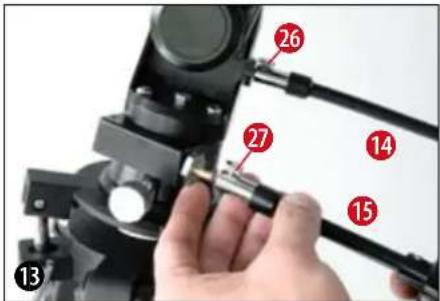

Axe avec arbre flexible (Illustr. 13)
26,27 Vis de blocage de l'arbre flexible

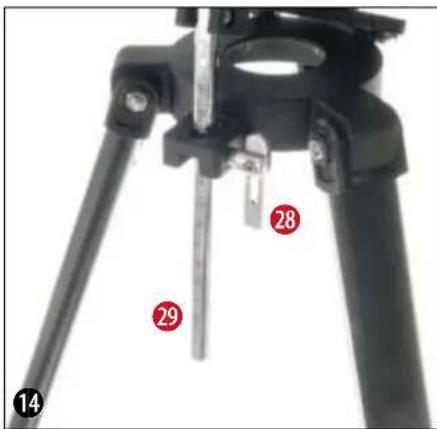

Table équatorial (Illustr. 14)
28 Vis de blocage de la table equatoriale
29 Barre de réglage du degré de latitude
30 Plaque d'inclinaison
26 Arbre flexible (pour axe hora, pour le système d'orientation)
27 Arbre flexible (pour l'axe de declinaison)
31 Axe de declinaison
31a Pince de blocage verticale
32 Adaptateur de queue d'hirondelle
33 Pince de blocage horizontal
ETAPEI - Montage
2. Informations generales sur le montage et le lieu
Avant que tu ne commences le montage,choisis un lieu approprié pour ton telescope. Monter cet appeareil dans un endroit ou tu as une bonne vue du ciel, un sol stable et suffisamment de place te sera bénéfique.
Important: Fixe toutes les vis « à la main » uniquement et évite ainsi de « survisser » les vis.
3. Pied
Prends le pied a trois rallonges et place le a la verticale avec les pieds vers le bas. Prends maintainant deux rallonges de pied (13) et tire les jusqu'à ce qu'elles soient complètement ouvertes. La totalité du poids du pied repose dans ce cas sur une rallonge. Enfin, règle précisé le pied.
BREESER
m - 1 0 ;
Desserre les trois clips de maintain (11) (Illustr. 1 + 4 ) sur les rallonges de pied, tire une par une chacune des rallonges a la longueur souhaitee (voir Illustr. 4), raccorde les clips de maintain et installe le pied sur une surface plane.
ASTUCE: Un petit niveau à eau sur le dépôt d'accessoires peut t'aider à monter ton pied à l'horizontale.

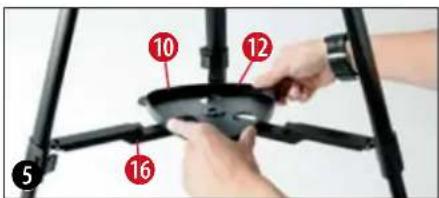

4. Monter le plateau
Le plateau des accessoires (10) (Illustr. 1 + 3) est introduit dans la partie plate située vers le bas et au milieu de la barre du pied (16) (Illustr. 1) et monté par une rotation à 60^ dans le sens horsaire (Illustr. 5).
Les trois nez de la plaque du plateau doivent être accordés et verrouillés avec les étriers de blocage (12) (Illustr. 1 + 3) de la fiche intermédiaire. Si besoin, appuie un peu sur la barre du pied par le bas.
5. Tube
Pour monter le tube du téléscope (Illustr. 2, 1) desserre la vis de verrouillage du collier du tube (8) (Illustr. 6) et ouvre le collier.
Pose le tube au milieu du support et referme le collier. Fixe la vis de verrouillage sur le support à la main.
Installe maintainant le support du tube inclus avec l'ouverture de I'objectif dans la direction marquee (Marquage N sur la tete de pied, flèche Nord et illustration du telescope sur la monture) sur la monture. Puis, visse le support du tube avec la vis de blocage de l'adaptateur à queue d'hirondelle sur la tete de la monture (Iliustr. 7).
6.Installer I'oculaire
Parmi les équipements de base de ton telescope, il y a trois oculaires (18) (Illum. 2) et un miroir zénith (19) (Illum. 2). Avec les oculaires, déterminé le grossissement respectif de ton telescope.
Avant que tu n'installes les oculaires et le miroir zénith, retire le cache de protection (21a) du support de l'oculaire (6) (Iliustr. 1). Debloque les vis de blocage (21) de la vis de l'oculaire et introduis tout d'abord le miroir zénith. Puis, visse à nouveau la vis de blocage (21).
BREESER
m - 1 0 ;
Enfin, fixe de la même manière, en ouvrant et en serrant les vis de blocage (22) de l'oculaire de 20 mm dans le miroir zénith.
Veille à ce que la vue de l'oculaire soit orientée à la verticale et vers le haut. Cela facilité la vue. Autrement, desserre la vis de blocage (21) sur le support de l'oculaire et tourne le miroir zénith dans cette position.

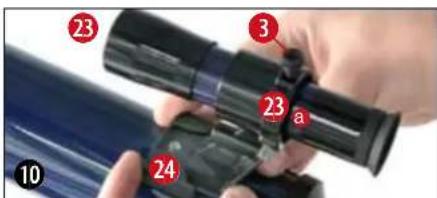

7. Viseur-Montage et orientation
Pousse le pied du support du viseur (24) complètement dans la base du support du viseur sur le tube du téléscope (Illustr. 10). Le support du viseur est verrouillé. Veille à ce que l'objet du viseur soit en direction de l'ouverture avant du tube.
Sur le support du viseur se trouvent les vis de blocage pour le viseur (3) (Illustr. 1): deux vis de blocage (noires) et un contre-écrou avec ressort (en argent).. Les vis de blocage (noires) doivent être tournées en même temps, car tu doit ressentir une résistance ; la lunette à visée est ensuite sécurisée.
Avant que tu ne commences l'observation, il est imperatif d'ajuster la lunette à visée - dans ce cas, la lunette à visée et le téléscope principal doivent indiquer exactement la même position. Pour l'orientation, procèle comme suit :

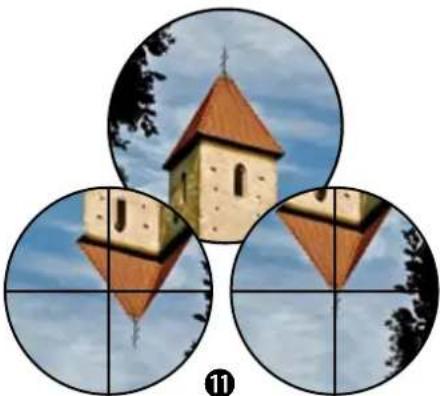

Prends l'oculaire de 20 mm, installe le dans le miroir zénith du telescope principal sur un objet facile à couver, terrestre et clairement défini (Iliustr. 11, par ex., flèche de clocher, pignon de toit d'une maison). La distance doit être au minimum de 200 -300 m. Prends l'objet exactement au milieu du champ visuel de l'oculaire.
Le rendu de l'imagé est certes droits, mais tout de même inversé latèralement. Dans le viseur, le rendu de l'imagé est à l'inverse droit et dispose comme à l'original.
Tourne maintainant (droite/gauche) les deux vis de blocage de la lunette à visée et regardé continuèlement à travers le viseur. Continue jusqu'à ce que la réticule du viseur attaigne la position exacte, qui correspond à la vue à travers l'oculaire du téléscope principal.
Mise au point de la lunette à visée: Toume le support de lentilles avant (23) jusqu'à deux rotations vers la gauche. Maintenant tu peux régler la bague de blocage (23a) séparation.
BREESER
1 + u1 - 1 = ( 1 + u) u1 < 1 = u
120^
Regarde à travers le viseur et effectue la mise au point sur un objet éloigné. Tourne le support de lentilles avant (23) dans n'importe qu'elle direction, jusqu'à ce que l'objet apparaisse net. Puis visse la bague de blocage (23a) dans la direction du support de lentiles.

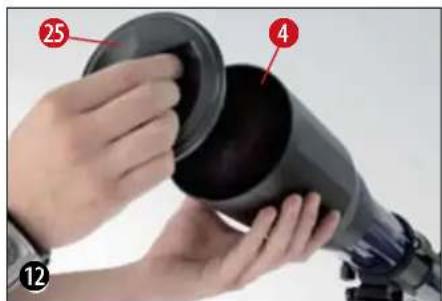

8. Caches de protection
Pour préserver l'intérieur de ton microscope de la poussière et de la saleté, l'ouverture du tube est protégée par un cache de protection (25). Il y a également un cache de protection (21) sur le support de l'oculaire (6) (Illustr. 1).
Pour tes observations, retire les caches des ouvertures.
9. Arbres flexibles
Pour faciliter la mise au point exacte de la dé-clinaison et de l'axe d'ascension droite, les arbres flexibles sont installés sur les supports prévus à cet effet.
L'arbre flexible long (14) (Illustr. 1) est monté parallelement au tube du téléscope. Puis, il est temps de fixer avec la vis de blocage (16, 17) dans l'entaille de l'axe prévu à cet effet.
L'arbre flexible court (15) (Illustr. 1) est monté lateralement. Puis, il est temps de fixer avec la vis de blocage (16, 17) dans l'entaille de l'axe prévu à cet effet. Tonoscope est maintainant prét à l'emploi.
ETAPE II - Utilisation de ton telesccope

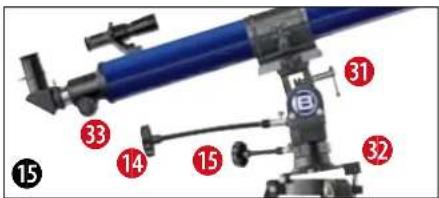

1. Maniement-Monture
Ton Telescope est {_equipe d'une monture qui te permet deux types d'observation.
A: Azimuthal = idéal pour l'observation de la terre (observation terrestre)
B: Table parallele = ideale pour l'observation du ciel (Observation astronomique)
Pour A: Lors du réglage azimuthal, tu doit faire pivoter le téléscope à l'horizontal et à la verticale.
Desserre la vis de blocage (28) pour la latitude et baisse la plaque d'inclinaison (30) jusqu'à ce qu'elle soit à l'horizontale (cad, jusqu'à l'arrêt). Resserre ensuite la vis de blocage pour la latitude.
Desserre le blocage (31) et mets le tube à l'horizontale. Puis, resserre le blocage.
Le telescope peut maintainant etre oriente a l'horizontale et a la verticale en tournant les deux arbres flexibles (14, 15) (llustr. 1).
Se trouver dans un lieu plus nombre est très important pour plusieurs observations, car les lumières génantes (lampes, lantemes) peuvent considérablement perturber la nettede des détails de l'image du téléscope.
Pendant la nuit, si tu quittes une piece bien éclairée pour sortir dehors, tes yeux doivent
s'habituer à l'obscurité. ÀpRES env. 20 minutes, tu peux ensuite commencer tes observations astronomiques.
N'observe pas à partir de pieces fermées et régle ton microscope avec les accessoires environ 30 minutes avant de commencer l'observation sur son lieu, pour garantir un rééquilibrage de température dans le tube.
De plus, tu doit faire attention à ce que ton telescope soit posé sur une surface plane et stable.
3. Première orientation
Desserre la vis de blocage pour la latitude (28) et regle la plaque d'inclinaison (32) vers l'échelle de la barre de réglage du degré de latitude (29), sur le degré de latitude de ton lieu (en Allemagne env. 50^ ). Règle le pied à trois rallonges avec le marquage Nord (N) en direction du Nord. La plaque d'inclinaison de la partie supérieure montre dans tous les cas le Nord. La barre de réglage du degré de latitude indique le Sud.
4. Reglage de la latitude géographique
Evaluate le degré de latitude de ton lieu d'observation sur une carte routière, un Atlas ou Internet. L'Allemagne est située à une lati
tude géographique de 54^ (Flensburg) et 48^ (Munich) au nord.
Desserre maintainant la vis de blocage pour la latitude (28) et incline la plaque d'inclinaison (32), jusqu'à ce que le nombre qui figure sur la barre de réglage du degré de latitude pres du blocage corresponde au degré de latitude du lieu (par ex. B.51°).
ASTUCE :
Tu trouverasle degrde delatitude exact de tonlieudbservationdans unAtlas tousjours aubordadroiteouagache d'une carte. Tupeuxegalementobtenirlesinformations par uneadministration,lebureau du ca-dastre ouencoreInternet:Ici par ex.,sur www.heavens-above.com.Surcelien,tupeux sous «utilisateur anonyme»Selectionnerton pays;lesdonnéesontensuiteaffichees.
5. Orientation finale
Toume l'axe de declinaison (8) ainsi que le support du téléscope à 90^ vers le haut (marquages de flèches blanches à l'avant de la monture sont face à face). Installe bien le tube (voir l'illustration du téléscope et la flèche Nord) dans le support et fixe la vis de blocage. La sortie de l'oculaire du téléscope pointe maintainant vers le sol, l'objet en direction de l'étoile polaire. Desserre l'un après l'autre
le blocage de la barre de réglage du degré de latitude et de l'axe de declinaison et mets l'étoile polaire au milieu du champ visuel de l'oculaire. Puis fixe le blocage à nouveau. Le pied à trois rallonges ne doit désormais plus être rouge ou réglé, car l'orientation serait autrement perdue. Le téléscope est maintainant bien orienté. Cette procédure est nécessaire pour que le système d'orientation de l'objet au ciel soit donné.
6. Système d'orientation et/ou position d'observation
Desserre le blocage vertical (8) et incline le tube du téléscope à 90^ vers le bas.
Desserre le blocage horizontal (33) et tourne le téléscope à 180^ vers la droite et/ou la gauche jusqu'à ce que la lentille de l'objet indique la direction du ciel.
Visse à nouveau tous les blocages, de sorte qu'il puisse y avoir un système d'orientation sur l'arbre flexible.
La manoeuvre manuelle de l'axe horsaire (axe d'ascension droite) sur l'arbre flexible (26) compense la rotation au sol, de sorte que l'objet positionné reste fermement sur le champ visuel de l'oculaire. Si tu souhaites faire pivoter un autre objet, desserre les blocages, fais pivoter le tube dans la
direction appropriée et visse à nouveau les blocages. La mise au point s'effectue avec les arbres flexibles (14, 15) (Iliustr. 1).
7. Viseur
Tontéoscope est maintainant correctement orienté et régle.
Pour obtenir une position d'observation comfortable, desserre avec précaution la vis du collier du tube (8) (Illustr. 1), pour que tu puisses toumer le tube du microscope. Place l'oculaire et la lunette a visée dans une position dans laquelle tu peux observer tranquillement.
L'orientation de précision s'effectue a I'aide de la lunette a visée (2). Regarde a travers le viseur et essaire par ex.de regler I'etoile polaire (llustr.16) au milieu du reticule du viseur (llustr.17).Avec un reglage exact, I'arbre de I'axe horaire (26) ainsi que I'arbre de I'axe de declinaison (27) sont utiles.
8. Observation
Après que l'étoile polaire dans le viseur ait est régée, tu pours ra reconnaître l'étoile polaire dans le téléscope, si tu regarde maintainant dans l'oculaire.
Selon le cas, tu peux maintainant orienter le telescope plus précisé sur l'étoile à l'aide des arbres flexibles et effectuer le réglage de la nettable de l'image sur la roue de focalisation (7) (Illustr. 1). De plus, tu peux maintainant régler un grossissement plus élevé par l'intérimédiaire d'un changement d'oculaire (sur une distance fiscale plus faible). Veille bien à ce que le grossissement de l'étoile soit à peine/perçu.
ASTUCE:
Les oculaires sont le système de lentille pour les yeux. Avec l'oculaire, l'image provenant du point focal de I'objectif est enregistrree,cad, rendue visible et grossie plusieurs fois. On a besoin d'oculaires avec differentes distances facales pour atteindre plusieurs grossissements.Commence chaque observation avec un oculeaire a un grossissement plus faible (=) distance focale elevated,par ex. 20mm
9. Recherche d'étoiles
Au début, il te sera difficile de tracer l'orientation dans le ciel étoilé, car les étoiles et les images d'étoiles sont toujours en mouvement et changent dans le ciel selon la saisson, la date et l'heure.
L'enregistrement forme I'etoile polaire. Par elle
passe (de maniere assez précise) l'axe polaire
de la terre dont on se pouvier en continu.
L'aspiration. Le pole nord du ciel forme le point
de sortie de toutes les cartes des etoiles.

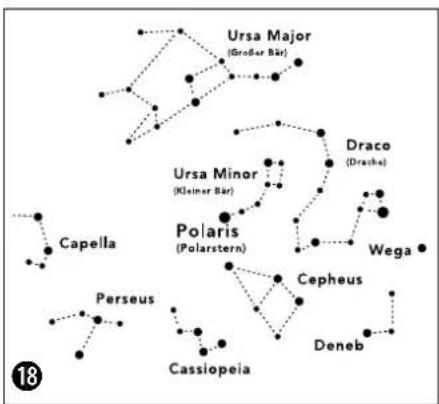

Sur le dessin (Illustr. 18) tu vois quelques images de carte et des dispositions d'etoiles, qui sont visibles toute l'année.. La disposition des astres dépend avant tout de la date et de l'heure.
Si tu as orienté ton téléscope sur une de ces étoiles, tu constateras qu'après un court instant, elle disparaitra du champ visuel de ton oculaire. Pour compenser cet effet, manipule l'arbre flexible (17) de l'axe horaire, et ton téléscope suivra le trajet visible de cette étoile.
10. Accessoires
Parmi les équipements de base de tonoscope, il y a trois oculaires (18) (Illustr. 2). En échangeant les oculaires, tu détermines le grossissement respectif de tonoscope.
Le miroir zénith (19) (illustr. 2) provoque une inversion de l'imag (inversion par miroir) et est regle uniquement pour I'observation du ciel.
Pour voir une image droite et verticale, tu doit utiliser la lentille inversée livree.
Desserre la vis de blocage (21) et retire le miroir zénith du support de l'oculaire (6) (Illustr. 1). Installe maintainant la lentille inversée (20) (Illustr. 2) précisé dans le support de l'oculaire et fixe à nouveau la vis de blocage. Puis installe l'oculaire (B.f = 20mm) dans l'ouverture des lentilles inversées avant d'y fixer la vis de blocage.
Indication:
| Distance facale du téléscope : Distance facale de = Grossissement l'oculaire |
| Nous calculons également 900 mm : 20 mm = 45x900 mm : 12 mm = 75x900 mm : 4 mm = 225x |
11. Demontage du téléscope
Après des observations qui, nous l'esperons, on est interessantes et réussies, il est recommandé d'entreposer l'ensemble du téléscope dans un endroit sec et bien ventilé. N'oublie sur tout pas de remettre les caches de protection sur l'ouverture avant du tube et dans le support de l'oculaire. Tous les oculaires et les accessoires optiques doivent également être remis dans leurs contenants respectifs.
ASTUCE :
La lentille astronomique n'est pas ajusté pour l'observation astronomique. Dans ce cas précis, travaille uniquement avec le miroir zénith et un oculaire. Pour les observations terrestres et de la nature, tu peux utiliser la lentille inversée avec un oculaire.
Dépannage:
| Erreur Solution | |
| Aucune image | Retirer le cache anti-poussières de l'ouverture de l'objet |
| Image floue | Effectuer une mise au point sur la roue de focalisation |
| Aucune mise au point possible | Attendre la compensation de température (env. 30 Minutes) |
| Mauvaise image Ne jamais observer à travers une vitre | |
| Objet d'observation dans le viseur, mais pas visible dans le téléscope | Ajuster le viseur (voir Chapitre 7) |
| Système d'orientation difficile sur l'axe sur les arbres | Equilibrer le téléscope |
| Malgré le miroir zénith, l'image est « de travers » | Les supports de l'oculaire dans le miroir zénith doivent être orientés à la verticale |
1. Données techniques:
- Système d'objet à deux lentilles (achromat) en matière de verre
- Montage azimuthal avec berceau d'hauteur de pole (Système de montage optimal avec vagues souples)
Grossissement: 45x - 337,5x
Diametre de I'objectif: 70 mm - Longueur focale: 900mm
3 oculares: K-20 / K-12 / K-4 mm
Miroir zénith - 6x25 Chercheur
1,5x Redresseur terrestre - Trépied en aluminium régable
2. Objets possibles à observer:
Ci-dessous, nous selectionné pourtoi quelsques corps célestes et des amas d'étoiles très intéressants afin de te les expliquer. Sur les illustrations correspondantes à la fin du mode d'emploi, tu peux voir comment tu verras les objets à travers ton téléscope avec les occulaires livrés avec une bonne visibilité.
La lune
La lune est le seul satellite naturel de la terre. (Illustr. 19)
Diametre: 3476 km
La lune est connue depuis l'epoque préhistorique. Avres le soleil, c'est I'objet le plus clair du ciel. Comme la lune gravite autour de la terre une fois par mois, l'angle entre la terre, la lune et le soleil change constamment; on peut voir cela dans les cycles des phases de la lune. Le temps ecoulé entre deux phases de nouvelle lune qui se suivent est d'environ 29,5 jours (709 heures).
Nebuleuse d'Orion (M 42)
M42 dans la constellation d'Orion (Illum. 20)
Ascension droite: 05:32,9 (Heures: Minutes)
Déclinaison: -05:25 (Degre: Minutes d'arc)
Distance: 1500 années lumière
Avec une distance d'environ 1500 années lumières, la nébuleuse d'Orion (Messier 42, court M 42) la nébuleuse diffuse la plus claire du ciel - en plus d'être visible à l'eel nu, et d'être un objet avantageux pour toutes les tailles de téléscope, des plus petites jumelles aux plus grands observatoires terrestres en passant par le téléscope spatial Hubble. Il s'agit de la partie principale d'un nuage bien plus grand constitué de gaz d'hydrogène et de poussière, qui avec plus de 10 degrès s'étend bien au-delà de la première moitié de la constellation d'Orion. L'extension de cet enormne nuage date de plusieurs années lumière.
Nebuleuse de l'Anneau dans la Lyre (M 57)
M57 dans la constellation de la Lyre (Illum. 21)
Ascension droite: 18:51,7 (Heures: Minutes)
Déclinaison: +32:58 (Dégré: Minutes d'arc)
Distance: 2000 années lumière
La célibre Nébuleuse de l'Anneau M57 dans la constellation de la Lyre est souvent considérée comme le prototype d'une nébuleuse planétaire ; elle apparient aux parties magnifiques du ciel d'éte de l'hémisphere Nord. De nouvelles analyses ont montré qu'il s'agit selon toute vraisemblance d'un anneau (Tore) d'une matière brillante et claire, qui entoure l'étoile centrale (visible uniquement avec de
BREESER
(1)
gros teloscopes), et non une boule ou une structure de gaz en forme d'ellipsode. Si I'on contemplate la nebuleuse d'anneau de cote, elle ressemblerait à la nebuleuse Hantel (M 27). Avec cet objet, nous regardons précisément sur le pole de la nebuleuse.
La nebuleuse Hantel dans celle du Renard (M 27)
M27 dans la constellation du Renard (Iliustr. 22)
Ascension droite: 19:59,6 (Heures: Minutes)
Déclinaison: +22:43 (Dégré: Minutes d'arc)
Distance: 1250 années lumière
La Nébuleuse Hantel (M27) dans celle du Renard était la première nébuleuse plantaire qui a en fait été découverte. Le 12 juillet 1764, Charles Messier a découvert cette nouvelle et fascinante catégorie d'objets. Nous voyons cet objet presque exactement de sa zone équatoriale. Si l'on voyait la Nébuleuse Hantel d'un des pôles, elle aurait faisemblablement la forme d'un anneau et ressemblerait à la vue que nous connaissons de la nébuleuse M 57. On peut déjà bien voir cet objet par des conditions climatiques plus ou moins bonnes avec des grossissements faibles.
La lune
Nebuleuse d'Orion (M 42)
Nebuleuse de l'Anneau dans la Lyre (M 57)
La nebuleuse Hantel dans celle du Renard (M 27)
f=20 mm f=12 mm f=4 mm
3. Petit abécédaire du téléscope
Que signifie ...
Lentille de Barlow:
Avec la lentille de Barlow, nommé d'après son inventeur Peter Barlow (mathématiciens et physique britannique, 1776-1862), la distance fiscale du téléscope peut être augmente. Selon le type de actué de lentille, un doublement ou même un triplement de la distance fiscale est possible. Naturellement, le grossissement peut également être augmente. Voir également « oculaire »
Distance locale:
Toutes les choses, qui grossissent un objet sur une optique (lentille) ont une distance fiscale définie. Cela peut de comprendre le chemin que la lumière de la lentille emprunte jusqu'au centre. Le centre est également appelé foyer. Dans le foyer, l'image est nette. Dans un téléscope, les distances facales de la lunette et de l'oculaire sont combinées.
Lentille:
La lentille change la direction de la lumière incidence de sorte qu'elle engendre une image nette après une certaine distance (distance focale) dans le centre.
Oculaire:
Un oculaire est un système orienté vers ton œil composé d'une ou de plusieurs lentilles. Avec un oculaire, l'image nette du centre d'une lentille est enregistrée et à nouveau grossie.
Pour le calcul du grossissement, il existe une formule facile:
Distance fiscale de la lunette : Centre de l'oculaire = grossissement
Tu vois: Dans un telescope, le grossissement dépend autant de la distance fiscale de l'oculaire que de la distance fiscale de la lunette.
Puis, l'on obtient le grossissement suivant, à l'aide de la formule de calcul, si tu utilisés un oculaire avec une distance locale de 20 mm et une lunette avec une distance locale de 600 mm.
600 mm : 20 mm = Grossissement 30fois
Lentille invversible:
La lentille inversible est installee dans les supports d'oculaire de la lunette avant I'oculaire. Elle peut augmenter davantage le grossissement par le biais de la lentille integree par I'oculaire. L'imagce - comme le nom l'indique - sera inversee si I'on utilise une lentille d'inversion et elle apparait a la verticale voire droite.
Grossissement:
Le grossissement correspond à la différence entre l'observation à l'oeil nu et l'observation à travers un apparéil de grossissement (par ex. téléscope). Ainsi il est facile de contemplier avec l'oeil. Si un téléscope a désormais un grossissement 30 fois, tu peux voir un objet avec un grossissement 30 fois plus élevé qu'avez ton oeil. Voir également « oculaire »
Miroir zénith:
Un miroir qui devie le rayon de lumière dans l'angle à droite. Avec une lunette juste, on peut ainsi corriger la position d'observation et regarder tranquillement dans l'oculaire par au dessus. L'image à travers un miroir zénith apparait certes à la verticale, mais inversée latéralement.
BREESER
4. Ajuste da latitude geografica
Verifica a latitude do teu local de observacao num mapa de estradas, num atlas ou na Inter
net. A Alemanha encontrar-se entre a latitude geografica de 54^ (Flensburg) e 48^ (Munique) a norte.
