| Tipo de producto | Telescopio refractor acromático |
| Marca | Bresser |
| Modelo | 70900 NG |
| Distancia focal | 900 mm |
| Diámetro del objetivo | 70 mm |
| Aumento | 45x a 337,5x (según ocular) |
| Oculares incluidos | K-20 mm, K-12 mm, K-4 mm |
| Montura | Ecuatorial con eje horario y declinación, ajuste acimutal |
| Buscador | 6x25, ajustable |
| Accesorios incluidos | Espejo cenital, lente inversora 1,5x, trípode de aluminio ajustable, bandeja de accesorios, cables flexibles |
| Alimentación | Ninguna (uso manual) |
| Mantenimiento y limpieza | Limpiar las lentes con un paño suave sin pelusa ; proteger del polvo y la humedad ; usar la tapa protectora después del uso |
| Seguridad | Nunca mirar al sol ; riesgo de ceguera e incendio ; usar bajo la supervisión de un adulto |
| Piezas de repuesto y reparabilidad | No desmontar ; contactar al distribuidor o al servicio postventa |
| Uso recomendado | Observación astronómica (luna, nebulosas) y terrestre (con lente inversora) |
Preguntas frecuentes - 70900 NG BRESSER
Preguntas de los usuarios sobre 70900 NG BRESSER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Telescopio en formato PDF gratis! Encuentra tus instrucciones 70900 NG - BRESSER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 70900 NG de la marca BRESSER.
MANUAL DE USUARIO 70900 NG BRESSER

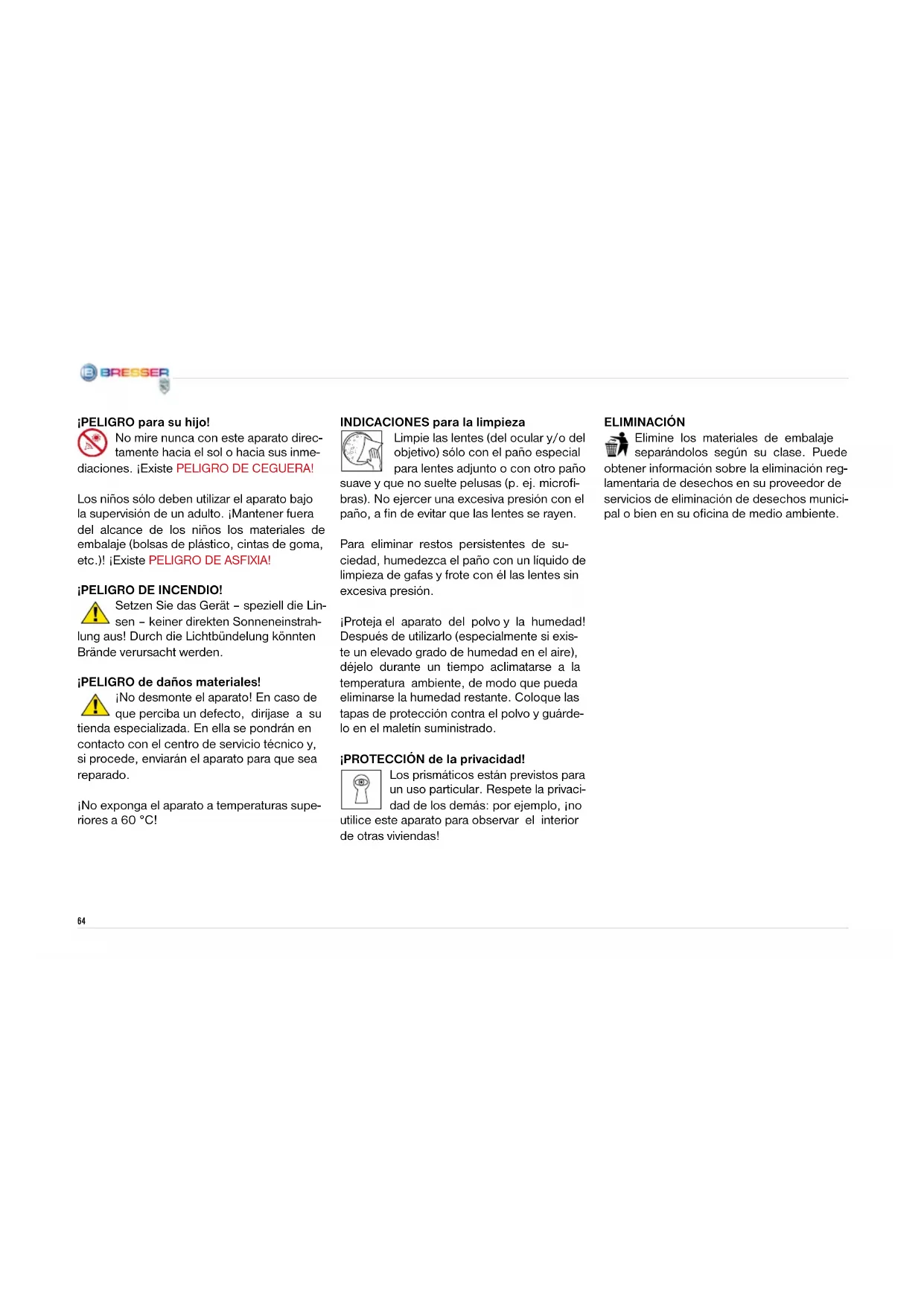

jPELIGRO para su hijo!
No mire nunca con este aparato directamente hacer el sol o hacer sus inmediaciones. [Existe PELIGRO DE CEGUERA!
Los niños solo deben usar el aparato bajo la supervisión de unadulto. iMantener fueradel alcance de los niños los materiales deembalaje (bolsas de plastico,CNTAs de goma,etc.)!iExiste PELIGRO DE ASFIXIA!
PELIGRO DE INCENDIO!
No desmonte el aparato! En caso de que perdiba un defecto, dirjase a su tienda especializada. En ella se pondran en contacto con el centro de service technique y, si procede, enviaran el aparato para que sea reparado.
iNo exponga el aparato a temperatas superiores a 60^
INDICACIONES para la limpieza
Limpie las lentes (del ocular y/o del objetivo) solo con el pano especial para lentes adjunto o con除外 pano suave y que no suele pelugas (p. ej. microfibras). No ejercer una excessiva presion con el pano, a fin de evaporar que las lentes se rayen.
Para eliminar restos persistentes de su-cidad, humedezca el pano con un liquido de limpieza de gafas y frote con el las lentes sin excessiva presión.
iProteja el aparato del polvo y la humedad! Despues de utilisero (especially si existe un elevado grado de humedad en el aire), déjelo durante un tiempo aclimatarse a la temperatura ambiente, de modo que pueda eliminarse la humedad restante. Coloque las tapas de proteccion contra el polvo y guardelo en el maletin suministrado.
jPROTECCION de la privacidad!
Los prismáticos estan previstos para un uso particular. Respete la privacidad de los demas: por exemple, ino utilise este aparato para observar el interior deoras viviendas!
ELIMINACION
Elimine los materiales de embalaje separandolos segun su类产品. Puede Obtener informacion sobre la eliminacion reg-. lamentaria de desechos en su proveedor de servicios de eliminacion de desechos municipal o bien en su oficina de medio ambiente.
Estas son las partes de tu microscopio (Fig. 1-3)
1 Tubo del telescopio
2 Visor
3 Tornillos de ajuste para visor
4 Abertura del tubo
5 Objivo
6 Anillo de soporte del ocular
7 Tornillo micrométrico
8 Soporte del tubo
9 Cabeza del tripode (con base regulable para la.altura de polo y planta de ejes)
10 Bandeja de accesorios
11 Clips de lijacion (en el tripode)
12 Estribo de soporte (en el puntal central) para la bandeja
13 Patas de tripode
14 Eje flexible (largo)
15 Eje flexible (Corto)
16 Araña para tripode
17 Varilla de ajuste del grado de latitud
183 oculares (0 31,7 mm o 11/4") f = 20mm,f = 12mm,f = 4mm
19 Espejo capital
20 Lente de reversion 1,5x
Partes del anillo de soporte de los oculares (Fig. 8)
21 Tornillo de sujeción
21a Protector
Partes del espejo cenital (Fig. 9)
22 Tornillo de sujeción
Partes del visor (Fig. 10)
23 Portalentes delantero (objetivo)
23a Anillo de bloqueo del objetivo
24 Soporte del visor

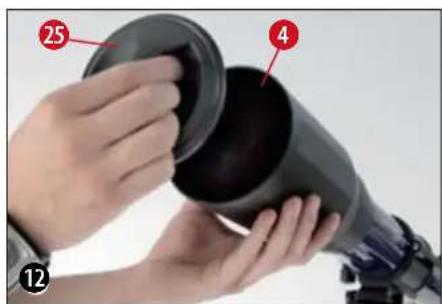

Partes del tubo (Fig. 12)
25 Protector

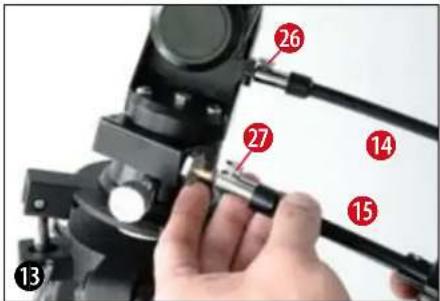

Eje con eje flexible (Fig. 13)
26,27 Tornillo de sujeción del eje flexible

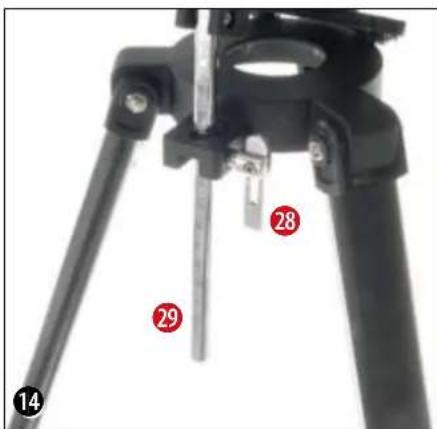

Base regulable para la alta de polo (Fig. 14)
28 Tornillo de sujeción de alta de polo
29 Varilla de ajuste del grado de latitud
30 Placa de inclinacion

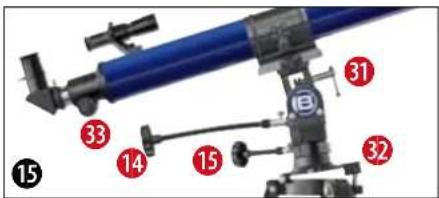

Partes del sistema de ejes (Fig. 15)
26 Eje flexible (para eje polar para seguimiento)
27 Eje flexible (para eje de declinacion)
31 Sujeción vertical
31a Eje de declinacion
32 Adaptador de cola de milano
33 Sujeción horizontal
NIVELI - Montaje
2. Generalidades sobre montaje, ubicacion
Antes de empezar con el montaje debes elegir un lugar apropiado para tu telescopoio.
Te ayudar si montas este equipo en un lugar en el que tengas una buena vista del cielo, un sueño estable y suficiente espacio.
Important: aprieta todos los tornillos, a mano" y evita que se ,pasen de rosca".
3. Tripode
Toma el tripode y colocalo en vertical con las patas hacía abajo. Toma ahora dos de las patas del tripode (13) y tira de ellas con cuidado hasta que estén abiertas y CompletelySeparated. Todo el peso del tripodearga asi sobre una pata.A continuacion colocacrto el tripode.
BREESER
m - 1 0 ;
Afloja los tres clips de fijacion (11) (Fig. 1 + 4) de las patas del tripode, extrae cada una de las patas hasta la longitud deseeda (vease Fig. 4), cierra los clips de fijacion y colocat el tripode sobre un suejo estable.
CONSEJO:
Te pueda servir detips un微量元素 nivel de agua sobre la bandeja de accesorios para la colocacion horizontal de tu tripode.

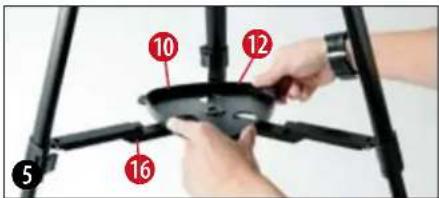

4. Montar la bandeja
La bandeja de accesorios (10) (Fig. 1 + 3) se coloca centrada sobre la araña para tripode (16) (Fig. 1) con la parte plana hacía abajo y se monta mediante un giro deanos 60^ en el sentido de las agujas del reloj (Fig. 5).
Los tres talones de la placá de la bandeja deben coincidir y encasar con el estribo de fijación (12) (Fig. 1 + 3) del puntal central. Si esnecessary, para thise se pueda presionar un poco hacía abajo la araña para tripode.
5. Tubo
Para el montaje del tubo del telescopo (1) (Fig. 1) afloja el tomillo obturador de la abrazadora del tubo (8) (Fig. 6) y abide la abrazadora.
Coloca el tubo centroid en el soporte y cierra de nuevo la abrazadora. Aprieta por favor a mano el tornillo obturador en el soporte.
Coloca ahora el tubo incluido su soporte con la aperture del objetivo en la direccionmarca (marca N en la cabeza del tripode, flecha Norte y reproduccion del telescopoio en el sistemas de ejes) sobre el sistemas de ejes. Sujeta afterwards el soporte del tubo con el tornillo de sujecion del adaptorador de cola de milano en el cabeza del sistemas de ejes (Fig. 7).
6. Colocar el ocular
En el equipuesto Basics de tu telescopio van incluidos tres oculares (18) (Fig. 2) y un espejo capital (19) (Fig. 2). Con los oculares tu determinas el correspondiente aumento de tu telescopio.
Antes de colocar los oculares y el espejo cenital, retinae el protector (21a) del anillo de soporte del ocular (6) (Fig. 1). Afloja el tornillo de sujeccion (21) del anillo de soporte del ocular e introduce primero el espejo cenital. Aprieta-Newamente el tornillo de sujeccion (21).
BREESER
A continuación debes sujetar de la misma manera el ocular de 20 mm al espejo cenital, abriendo y cerrando los tornillos de sujeción (22).
Presta atencion a que la entrada de visiOn del ocular apunte en vertical hacia arriba. Estofacilita la vision.En caso contrario,debesallojar el tornillo de sujeccion (21) que hay en elanillo de soporte del ocular y girar el espejocapital hasta esta posicfon.

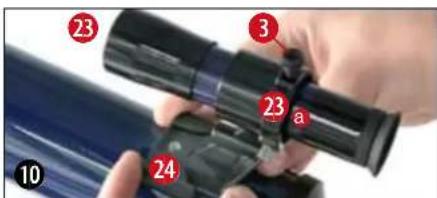

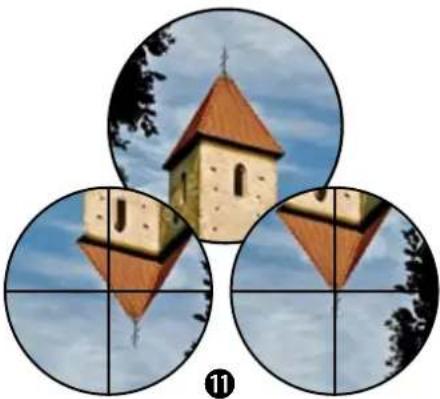

7. Montaje y alineacion del visor
Desliza la pata del visor (24) Completely en la base del soporte del visor que hay en el tubo del telescopoio (Fig. 10). El soporte del visor queda encajado. Presta atencion a que el objetivo del visor apunte en la direction de la abertura delantera del tubo.
En el soporte del visor hay tornillos de ajustepara el visor (3) (Fig. 1): dos tornillos de sujeccion (negros) y un tornado de bloqueo consoporte de muelle (plateado).Los tornillos de sujecion (negros) se deben enroscar regularamente hasta que se perciba una resistencia;el buscador está antesas asegurado.
Antes de comenzar con una observacion es absolutamente requisiteo que ajustes el buscador de modo que sehale exactamente la mesma posicion que el telescopo principal Para su alineacion debes proceder del seguiente modo:
Toma el ocular de 20~mm colocalo en el espejo capital y dirige el telescopio principal hacia un objeto terrestre claramente definido y fácil de encontrar (Fig. 11, p. ej. la flecha de un campanario o el fronton de un edificio). Debe estar al menos a 200 o 300m de distancia. Lleva el objeto exactamente al centro del camino visual del ocular.
Aúnque la reproducción de la imagen es vertical, sin embargo aparece con los lados invertidos. En el visor, en cambio, la reproducción de la imagen es vertical y con los lados no invertidos. Gira hora (derecha/izquierda) uno de los tornillos de sujección del buscador mirando continuamente a工程技术 del visor. SigueHCIHaciendolo hasta que la reticula del visor haya alcanzado exactamente la posición que corresponda a la vista que se obtiene a工程技术 del ocular del telescopoio principal.
Enfoque del buscador:
Gira el portalentes delantero (23) dos vueltasacia la izquierda. Ahora可以选择 regular porseparate el anillo de bloqueo (23a).
BRESER
m - 1 0 ;
Mira a工程技术 del visor y enfoca un objeto lejano. Gira el portaleentes delantero (23) en una u other directionaasta que el objerto se va nitido.Atomilla ahora el anillo de bloqueo (23a) en direcction al portaleentes.
8. Protectores
Para preservar del polvo y lajecuidad el interi- rior de tu telescopio, la abertura del tubo esta protegida mediate un protector (25). Del mismo modo, en el anillo de soporte del ocular (6) (Fig. 1) hay除外 protector (21).
Para poder a una observacion retina las tapas de las aberturas.
9. Ejes flexibles
Para poder la exacta regulacion de precision de los ejes de declinacion y ascension recta, se colocan los ejes flexibles en los soportes previstos para elo de ambos ejes.
El eje flexible长大o (14) (Fig. 1) se monta paralelo al tubo del telescopio. Su fijacion se realiza mediante un tornillo de sujection (16, 17) en la correspondiente entalladura del eje.
El eje flexible corte (15) (Fig. 1) se monta lateralmente. Su fijacion se realiza mediante un tornillo de sujection (16, 17) en la correspondiente entalladura del eje. Ya pueda usar tu telescopoio.
NIVEL II - Empleo del telescopoio
1. Manejo - Sistema de ejes
Tu telescopoia está equipado con un sistemas de ejes que te permiten realizar observaciones de dos temas.
A: Azimuthal = ideal para las observaciones terrestres
B: Paraláctica = ideal para observaciones celestes
Para A: En la disposicion azimuthal el telescopo gira en direccion horizontal y vertical.
Afloja el tumillo de sujeción de alta de polo (28) y baja la placía de inclinación (30) hasta que alcance la horizontal (es decide, hasta el tope). Aprieta nuevomente el tumillo de sujeción de alta de polo.
Afloja la sujecion vertical (31) y coloca el tubo horizontalmente. Aprieta de nuevo la suejection.
El telescopo se pueda mover ahora horizontal y verticalmente por el giro deodos ejes flexibles (14, 15) (Fig. 1).
Para B: Kapitel (3-11).
2. Colocacion (de noche)
Para muchas de las observaciones es muy importante un lugar oscuro, ya que las luces molestas (lamparas, internas) peuvent perjudicar considerablemente la nitidez de los detailles de laImagen del telescopoio.
Cuando por la noche pases al aire libre desde de un recinto iluminado,dea que tus ojos se
acostumbren primero a la oscurdad. Una vez transcuridos aprox. 20 instantos puedes comenzar con la observacion astronomica.
No hagas observaciones al exterior desde recintos cerrados y colocata tu telescopio con sus accesos en su ubicacion aprox. 30 minutes antes de comenzar la observacion para garantizar una compensacion de temperatura en el tubo.
Por loDEMAs,debesprocurarque tu telescopo esteosobreun terrenoestableyarasdesuelo.
3. Primera alineacion
Afloja el tornillo de sujeción de alta de polo (28) y colocata la placía de inclinación (32) aproximadamente según la escalá de la varilla de ajuste del grado de latitud (29) en el grado de latitud de tu ubicación (en Alemania aprox. 50^ ). Coloca el tripode con lamarca Norte (N) en direccion al Norte. La cara superior de la placà de inclinación también indica el Norte. La varilla de ajuste del grado de latitud indica el Sur.
4. Ajuste de la latitud
Averigua el grado de latitud de tu lugar de observacion en un mapa de carreteras, en un
atlas o en Internet. Alemania se encuesta entre los 54^ (Flensburg) y los 48^ (München) de latitud norte. Afloja ahora el tomlino de sujeccion de alta de polo (28) e inclina la placalde inclinacion (32) hasta que la cifra que está en la sujecion de la varilla de ajuste del grado de latitud (29) corresponda al grado de latitud de tu ubicacion (p.ej. 51^
CONSEJO:
El grado correcto de latitud de tu lugar de observacion ahora lo encontraras en el atlas en el margen derecho o izquierdo de un mapa. Ademas podras encontrar informacion en tu ayuntamento, en la oficina del catastro o también en Internet: en este caso, p. ej., en www.heavens-above.com pueda seleccionar tu pais en „Anonymous user > Select“ y PODras Obtener los datos precios.
5. Alineación final
Gira el eje de declinacion (8) incluyendo el soporte del telescopoio uns 90° hacia arriba (las MARCAS blancas de flecha delanteras del systema de ejes se encontrarran una frrente a otra). Coloca correctamente el tubo (vease reproduccion del telescopoio y flecha norte) en el soporte y aprieta el tornillo de sujecion. El tubo telescopico del ocular del telescopoio signaled ahora en direction al sueyo y el objetivo en directiona la estrella polar. Afloja uno
tras除外 la sujecion de la varilla de ajuste del grado de latitud y el eje de declinacion y lleva la estrella polar al centro del campo visual del ocular. A continuacion aprieta de nuevo la susjcion. El tripode ya no se possible mover o改装ar de situio porque de lo contrario se perderia la alineacion. El telescopo está ahora correctamente orientado. Este procedimiento es necessario para que se pueda dar un seguimiento de los objetos celestes.
6. Posición de seguido o de observación
Afloja la sujecion vertical (8) e inclina el tubo del telescopio 90^ hacia abajo.
Afloja la sujecion horizontal (33) y gira el telescopio 180^ a la derecha o a la izquierda hasta que la lente del objetivo senale en dirección al cielo.
Aprieta de nuevo todas las sujeciones hasta que se pueda efectuar un seguimiento a través del eje flexible.
El acontecimiento manual del eje polar (eje de ascencion recta, eje AR) mediante el eje Flexible (26) compensate la rotacion terrestre de modo que el objeto posicionado permanece siempre en el camino visual del ocular.
Siquiryereorientarte hacia otro objecto,afloja
las sujeciones, orienta el tubo en la direction correcta y aprieta de nuevo las sujeciones. El ajuste de precision se efectúa además con los ejes flexibles (14, 15) (Fig. 1).
7. Visor
Tu telescopo está ahora aproximadamente orientado y ajustado.
Para encontrar una posicón coma moda de observación, afloja con cuidado el tornillo de la abrazadora del tubo (8) (Fig. 1), para que能把 girar el tubo del telescopio. Lleva el ocular y elUGCador a una posicón desdela que能把 observar comoamente.
La orientacion de precision se consigue con la ayud del%Bucador (2).Mira por el visor e intenta centrar, p. ej.,la estrella polar (Fig.16) en la reticula del visor (Fig. 17). Para el ajuste exacto能把nd ayudar el eje del eje polar (26) y el eje del eje de declinacion (27).
8. Observación
Una vez quehayasajustado la estrella polar en el visor, cuando mires a工程技术 del ocular podras identificar la estrella polar con el telescopio.
Dado el caso, ahora能把 orientar el telescopio exactamente hacer la estrella con la ayud de los ejes flexibles del mesmo modo que能把和睦ar la nitidez de la imagen con el tornillo micrométrico (7) (Fig. 1).
Por loGMTa,ahora puedesajustar un a-.
mento mayor mediate un cambio de ocular (con una distancia focal menor).Porfavor, ten en cuenta que el aumento de las estrellas apenas es perceptible.
CONSEJO:
Los oculares son los sistemas de lentes dirigidos hacía los ojos. Con el ocular se toma laImagen producida en el punto focal del objetivo, es decir, se hace visible y seurrenta de nuevo. Se necesitan oculares con differsentes distancias facales para促成ir differsentes aumentos.
Comienza cada observacion con un ocular de
BREESER
1 + u1 - 1 = ( 1 + u) u1 < 1 = u
pocosumentos gran distancia focal, p.ej. 20mm
9. Busesqueada de estrellas
Al principio te costara orientarte en el cielo estrellado, ya que las estrellas y constelaciones siempre está en Movemento y dependiendo de la estación, laecha y la hora cambian su posicion en el cielo.
La estrella polar es la exception. A工程技术 de ella.pasa (conbastante exactitud) la prolongacion ideal del eje polar de la tierra. El denominado polo norte celeste es el punto de partida de todos los mapas astronomicos.

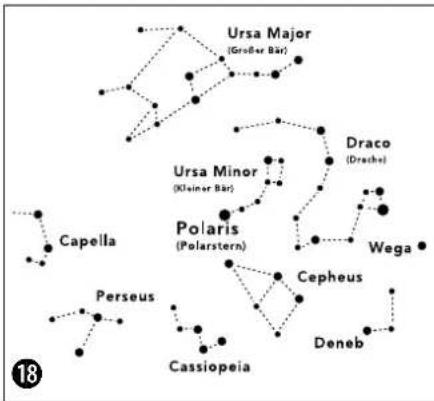

En el dibujo (Fig. 18) puede ver todas constelaciones y agrupaciones de estrellas conocidas que son visibles durante todo el año. No obstarante, la disposicion de los astros depende de la Fecha y de la hora.
Si orientas tu telescopoia a una de estas estrellas comprobaras que tras un corto periodo de tiempo desaparece del campo visual de tu ocular. Para compensar ese efecto,ienes que actionar el eje flexible (17) del eje polar y tu telescopoio seguirá la orbita aparente de esta estrella.
10. Accesorios
En el equipuesto Basics de tu telescopio van incluidos tres oculares (18) (Fig. 2). Cambiando los oculares tu determinas el correpondiente aumento de tu telescopio.
El espejo capital (19) (Fig. 2) provoca una inversion de laImagen (especular) y solo se usa para observaciones celestes.
Para poder ver una imagen derecha y con los lados no invertidos, debes utilizar la lente de reversion que se suministra.
Afloja el tumillo de sujeción (21) y retina el espejo cenital del anillo de soporte del ocular (6) (Fig. 1). Coloca ahora la lente de reversión (20) (Fig. 2) en el anillo de soporte del ocular y apiretamanualmente de nuevo el tornillo de sujeción. Después, coloca el ocular (p. ej. f = 20 mm) en la abertura de la lente de reversión y apireta el tumillo de sujeción.
Indicación:
| Distancia focal del telescopo: Distancia focal del ocular = Aumento |
| De este modo calculamos 900 mm : 20 mm = 45x900 mm : 12 mm = 75x900 mm : 4 mm = 225x |
11. Desmontaje del telescopoio
Tras una observacion que deseamos haya sido interesante y eficaz, se recomienda almacenar todo el telescopio en un recinto seco y bien ventilado. Por favor, no te olvides de colocar los protectores en la abertura delantera del tubo y en el anillo de soporte del ocular. Internacionalmente,poner todos los oculares y los accesosapios en sus correspondientes recipientes.
CONSEJO:
La lente de reversion no es aplta para la observacionastronomica.Paraesto trabaja solo con el espejo cenital y un ocular. Para observaciones terrestres y de la naturalezaCouldsutilizar la lente de reversion con un ocular.
Supresión deerrores:
| Error Solución | |
| SinImagen Retirar el protector de la abertura | el objetivo |
| Imagen borrosa | Ajustar el enfoque con el tornillo micrométrico |
| Sin posibiliad de enfoque | Esperar a que se compensate la temperatura (aprox. 30 Minutes) |
| Imagen mala No haga observaciones a工程技术 de un cristal | |
| Objeto de observación visible en el visor pero no en el telescopio | Ajustar el visor (véase capitulo 7) |
| Seguimiento duro de los ejes Equilibrar el telescopio | |
| Imagen „torcida" a pesar del espejo capital | El tubo del ocular se deben ajustar perpendicularamente al espejo capital |
1. Datos&Tecnicos:
- Sistema de objetivo de dos lentes (Achromat) de cristal
- Montaje azimuthal con base regulable para la alta de polo (Sistema de montaje optimazo con ejes flexibles)
Aumento:45x-337,5x - Diametro de la lente: 70 mm
- Distancia focal: 900 mm
- 3 Oculares: K-20 / K-12 / K-4 mm
- Espejo Diagonal
- 6x25 Buscador
1,5x Inversor de Imagen - Tripode de aluminio ajustable
2. Posibles objetos de observacion:
Hemos seleccionado para ti algunos cuerpos celestes y nebulosas muy importantes que te presentamos a continuacion. En las correspondientes ilustraciones que se encontraran al final del manual pueda ver los objetos tal como los veras con tu telescopoio con los ocu-lares que te suministramos y con buena condidiones de visibiliad:
La Luna
La Luna es el uncommone natural de la Tierra. (Fig. 19)
Diametro: 3476 km
Distancia: aprox. 384.401 km
La Luna es conocida desde tiempos prehistoricos. Es elsegundo objerto mas luminoso del cielo despues del Sol.Como la Luna gira alrededor de la Tierra una vez al mes,el angulo entre la Tierra,la Luna y el Sol cambia constanmente;eso se possible ver en los ciclos de las fases de la Luna.El tiempo entre dos fases de luna nuevo consecutivas asciende aunos 29,5 días (709 horas).
Nebulosa de Orion (M 42)
M 42 en la constelación de Orion (Fig. 20)
Ascensión recta: 05:32,9 (horas: horas)
Declínacion: -05:25 (grados: horas de arco)
Distancia: 1500 años luz
A una distancia aproximada de 1500 años luz, la nebulosa de Orion (Messier 42, abreviado M 42) es la nebulosa difusa más brillante del cielo (visible a simple vista) y un objeto gratificante para telescopios de todos los tamanos, desde los prismáticos más(PCueños hasta los mayores observatorios terrestres y el telescopico espacial Hubble.
Se tratate de la parte principal de una nube de gas de hidrrogeno y polvo mucho mayor que se extiende mas de 10 grados sobre la mitad de la constelacion de Orion. La extension de esta innensa nube asciende a various años luz.
Nebulosa del Anillo en la constelacion de Lira (M 57)
M 57 en la constelación de Lira (Fig. 21)
Ascensión recta: 18:51,7 (horas: horas)
Declínacion: +32:58 (grados: horas de arco)
Distancia: 2000 años luz
La célebre nebulosa del Anillo M 57 de la constelación de Lira se considera frecmente como el prototipo de una nebulosa planetaria; casa por ser uno de los espécimenes más extraordinarios del cielo de verano del hemisferio norte. Las ultimas investigaciones han hecho que se tratate con toda probabilidad de un anillo (toro) de materia incandescense que rodea a la estrella central
BRESSER
(sólo visible con los mayores telescopios) y no de una estrutura de gas de forma esférica o elipsoide. Si se pudiese contemplar la nebulosa del Anillo desde un plano lateral,edia parecerse a la nebulosa Dumbbell (M 27).Cuando miramos a ese objecto miramos exactamente al polo de la nebulosa.
Nebulosa Dumbbell en la constelacion Vulpecula (M 27)
M 27 en la constelación Vulpecula (Fig. 22)
Ascensión recta: 19:59,6 (horas: horas)
Declínacion: +22:43 (grados: horas de arco)
Distancia: 1250 años luz
La nebulosa Dumbbell (M 27) en la constelación Vulpecula fue la prima nebulosa planetaria que se descubrio. Charles Messier descubrio el 12 de julio de 1764 esta nuevo y fascinante clase de objetivos. Vemos este objerto casi exactamente desde su plano ecuatorial. Si se pudiese ver la nebulosa Dumbbell desde uno de sus polos es probable que做不到a forma de anillo y separeciera al aspecto conocemos de la nebulosa del Anillo M 57. Este objeto ya se pueda ver bien en conditiones mas o menos buena de tiempo conpegnosumentos.
La Luna
Nebulosa de Orion (M 42)
Nebulosa del Anillo en la constelacion de Lira (M 57)
Nebulosa Dumbbell en la constelacion Vulpecula (M 27)
f=20 mm f=12 mm f=4 mm
3. Pequeño ABC del telescopio
Con la lente de Barlow, denominada con el nombre de su inventor Peter Barlow (matematico y fisico brutanico, 1776-1862), se pueda augmentar la distancia focal de un telescopio.
Dependiendo del tipo de lente que se usace resulta possible duplicar o incluso triplicar la distancia focal. Naturalmente, de estaforma también se puedaEAR los aumentos. Vease también "Ocular".
Distancia focal:
Todas las cosas que aumento un objerto mediente una optica (lente), tienen una determinada distancia focal. Por elso se entiene el camino que recorre la luz desde la lente hasta el punto focal.El punto focal también se denomina bajo. En bajo,laImagen es nitida.En un telescopio se combinan las distancias facales del telescopio y del ocular.
Lente:
La lente desvia la luz incidente de modo que.
tras un determinado recorro (distancia focal) genera una imagen nitida en el punto focal.
Ocular:
Un ocular es un sistema adaptado para tus ojos compuestos de una o varias lentes. Con un ocular se toma laImagen nitida producida en el punto focal de una lente y se aumento de nuevo.
Para el calculo del aumento existe una sencilla formula aritmetica:
Distancia focal del telescopio: Distancia focal del ocular = Aumento
Como能把 ver: en un telescopo el aumineto depende tanto de la distancia focal del ocular como de la distancia focal del telescopo.
Asi, por medio de la formula aritmética se obtiene elsignificante augmentedesimpleas un ocular con 20~mm y un telescopio con 600~mm de distancia focal:
600 mm : 20 mm = aumento de 30x
Lente de reversion:
La lente de reversion se coloca ante el ocular en el soporte del ocular del telescopo. Gracias a la lente integra de que esesar adiconmente los augmentos a trovés del ocular (normally alrededor de unos 1,5x) Utilizando la lente de reversión, como su propionombero indica, la imagen se invierte y aparece vertical e incluo de lados no invertidos.
Aumento:
El aumento corresponde a la diferencia entre la contemplacion a simple vista y la contemplacion mediante un aparato de amplacion (p. ej. telescopoio). Asi la contemplacion con los ojos es sencilla. Si dispones de un telescopoio de 30x+aumentos, entonces con el podras ver un objecto 30 vezes mayor de lo que lo ves con los ojos. Vexealso "Ocular".
Espejo genital:
Un espejo que desvia al rayo de luz en angulo recto. En un telescopoio recto se pueda corregir asi la posicion de observacion y mirar comoamente desde arriba del ocular.No obstarante,la imagen que se obtiene a工程技术 de un espejo cenital aparece vertical, pero con los lados invertidos.
BREESER
m - 1 0 ;
PERIGO paracriancas!
INDICAÇÖES sobre a limpeza
A lente direcciona a luz declinada de forma a Criar una imagem nitida no punto focal après una determinada distancia (distancia focal).
