MANUAL DE USUARIO 130650 EQ3 BRESSER

Instrucciones de uso

La durata regolare della garanzia è di 2 anni e decorre dalla data dell‘acquisto. Per godere di un‘estensione volontaria della garanzia come descritto sulla confezione regalo, è necessario registrarsi nel nostro sito Web. Le condizioni complete di garanzia e le informazioni sull‘esten- sione di garanzia e i servizi di assistenza sono visibili al sito www.bresser.de/warranty_terms.- 28 - Informaciones de carácter general Sobre este manual Lea atentamente las indicaciones de seguridad recogidas en este manual. Emplee este producto exclusivamente de la forma descri- ta en el manual, con el fin de evitar daños en el aparato o lesiones. Conserve el manual de instrucciones para poder volver a infor- marse en todo momento sobre las funciones de manejo. ¡PELIGRO! Este signo se encuentra delante de cualquier sec- ción de texto que indica peligros provocados por el uso indebido que tienen como consecuencia lesiones graves o incluso la muerte. ¡PRECAUCIÓN! Este signo se encuentra delante de cualquier sec- ción de texto que indica daños materiales o medi- oambientales provocados por el uso indebido. Uso previsto Este producto sirve exclusivamente para el uso privado. Se ha desarrollado para ampliar la representación de observa- ciones naturales. Advertencias de carácter general ¡Existe PELIGRO DE CEGUERA! No mire nunca directamente al sol o cerca de él con este aparato. ¡Existe PELIGRO DE CEGUERA! ¡Existe PELIGRO DE ASFIXIA! Los niños solo deberían utilizar el aparato bajo super- visión. Mantener los materiales de embalaje (bolsas de plástico, bandas de goma) alejadas del alcance de los niños. ¡Existe PELIGRO DE ASFIXIA! ¡PELIGRO DE INCENDIO! No exponer el aparato – especialmente las lentes – a la radiación directa del sol. La concentración de la luz puede provocar incendios. ¡PRECAUCIÓN! No desmonte el aparato. En caso de que exista algún defecto, le rogamos que se ponga en contacto con su distribuidor autorizado. Este se pondrá en contacto con el centro de servicio técnico y, dado el caso, podrá enviarle el aparato para su reparación. No exponga el aparato a altas temperaturas. ¡PROTECCIÓN de la privacidad! Este aparato están concebidos para el uso pri- vado. Respete la privacidad de las personas de su entorno – por ejemplo, no utilice este aparato para mirar en el interior de viviendas. Los accesorios pueden variar según el modelo. Piezas (Figura 1-3)

Pieza de conexión del ocular

Rueda de ajuste foco / Botón para regular la nitidez (Maksútov)

Bandeja para accesorios

Tornillos de fijación (trípode)

Tornillo de sujeción para el soporte para los complementos

Eje flexible el ajuste de la inclinación

Eje flexible el ajuste de la ascensión recta

Unidad de centrado del trípode

2! Sujeción (soporte para los complementos) 2@ Sujeción para el smartphone SUGERENCIA! El eje de ascensión recta (figura 16, línea verde) también recibe el nombre de eje horario. El eje de inclinación (figura 16, línea azul) también recibe el nombre de eje de elevación.

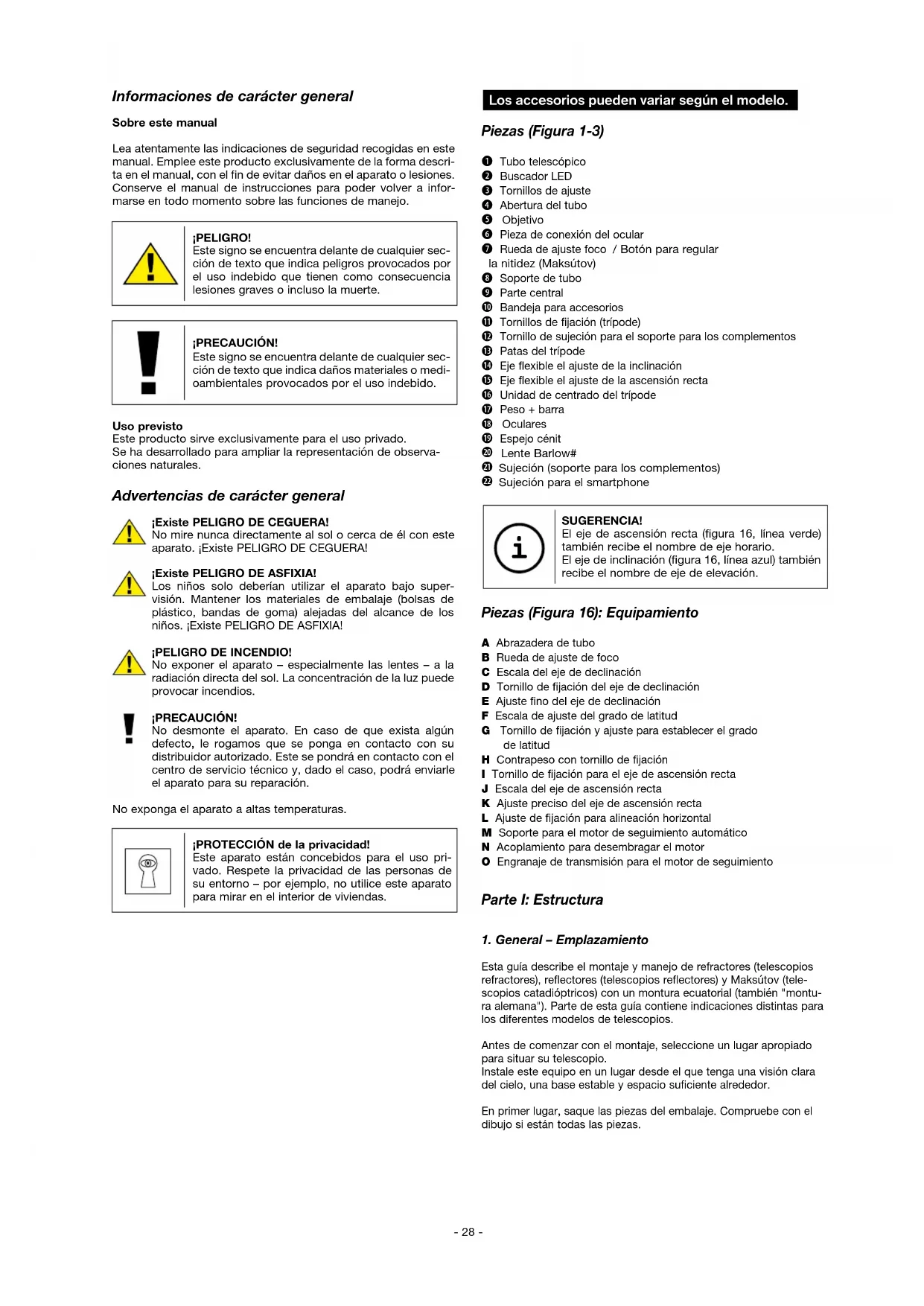

Piezas (Figura 16): Equipamiento A Abrazadera de tubo B Rueda de ajuste de foco C Escala del eje de declinación D Tornillo de fijación del eje de declinación E Ajuste fino del eje de declinación F Escala de ajuste del grado de latitud G Tornillo de fijación y ajuste para establecer el grado de latitud H Contrapeso con tornillo de fijación I Tornillo de fijación para el eje de ascensión recta J Escala del eje de ascensión recta K Ajuste preciso del eje de ascensión recta L Ajuste de fijación para alineación horizontal M Soporte para el motor de seguimiento automático N Acoplamiento para desembragar el motor O Engranaje de transmisión para el motor de seguimiento Parte I: Estructura

1. General – Emplazamiento

Esta guía describe el montaje y manejo de refractores (telescopios refractores), reflectores (telescopios reflectores) y Maksútov (tele- scopios catadióptricos) con un montura ecuatorial (también "montu- ra alemana"). Parte de esta guía contiene indicaciones distintas para los diferentes modelos de telescopios. Antes de comenzar con el montaje, seleccione un lugar apropiado para situar su telescopio. Instale este equipo en un lugar desde el que tenga una visión clara del cielo, una base estable y espacio suficiente alrededor. En primer lugar, saque las piezas del embalaje. Compruebe con el dibujo si están todas las piezas.- 29 -

¡ADVERTENCIA! Apriete todos los tornillos sólo „a mano” para de esta forma evitar „pasarlos de rosca”.

Las patas del trípode están premontadas y unidas con la cabeza (figura 5, X) y la unidad de centrado del mismo (figura 1, 16). Extraiga el trípode de su caja y colóquelo perpendicularmente con las patas hacia abajo. Tome ahora dos de las patas del soporte y tire de ellas con cuidado hasta conseguir la posición totalmente abierta. Al hacerlo, todo el peso del trípode descansará sobre una de las patas. Centre ahora el trípode. Extraiga cada una de las patas del trípode a la longitud deseada (véase figura 4) y, a continuación, asegure dicha posición mediante un tornillo prisionero en cada pata (figura 4, 11). Necesitará, pues, un total de tres tornillos. Tenga cuidado de no sobreapretar los tornillos. Los tornillos prisioneros permiten sujetar los segmentos internos de las patas de trípode en la altura deseada. SUGERENCIA! Un pequeño nivel de burbuja en la bandeja de accesorios puede ayudarle a colocar el soporte en posición totalmente horizontal.

El siguiente paso consiste en sujetar el sistema de ejes (figura 1, 9) en la cabeza de trípode (figura 5, X). Para ello, inserte dicho sistema en la parte superior de la cabeza de trípode y gire manualmente el tornillo moleteado de abajo. La parte central (9) hay que prepararla y para ello introducir el peso sobre la barra (17) y atornillar esta última desde abajo en la rosca de la parte central. Complete la parte central y para ello fije la abrazadera de tubo (8) sobre la parte central y fíjela por medio del tornillo (X). Los Maksútov no disponen de abrazaderas en el tubo. La guía se sujeta directamente al soporte.

4. Bandeja de accesorios

Primero desenrosque completamente los tornillos de fijación para el soporte para los complementos (12). Aplique ahora el soporte (10) como se muestra en la fig. 7. Enrosque completamente los tornillos de fijación (12) para fijar el soporte para complementos (10).

5.1 Para el montaje del tubo del telescopio (1), desatornille el tornillo

de la abrazadera de tubo (8) y abra la abrazadera.

5.2 Ahora introduzca el tubo en el centro del soporte y vuelva a

cerrar la abrazadera. Cierre el soporte volviendo a apretar el tornillo aflojado anteriormente. Nota: En función del modelo, la abrazadera de tubo también puede estar equipada con dos tornillos (figura 9b).º El montaje del tubo se realiza básicamente como se ha des

6. Colocación del ocular

6.1. en los telescopios refractores (de lentes) Su telescopio se suministra como equipo básico, con 2 oculares (18) y con un espejo cénit (19). Con los oculares Ud. determina el aumento correspondiente de su telescopio. Antes de montar los oculares y el espejo céni, retire la caperuza protectora de la pieza de conexión del ocular (6) y del espejo céni. Afloje el tornillo de fijación (X) de la pieza de conexión del ocular (6) e introduzca, en primer lugar, el espejo céni en la pieza de conexión del ocular. Vuelva a apretar el tornillo de fijación (X) de la pieza de conexión del ocular. A continuación, sujete el ocular de 20 mm en el espejo cenital siguiendo el mismo procedimiento, abriendo el tornillo prisionero (figura 13a.X). Preste atención a que la abertura del ocular quede orientada ver

ticalmente hacia arriba. De lo contrario, afloje el tornillo de fijación (X) en la pieza de conexión del ocular y gire el espejo céni en esta posición. 6.2. en telescopios reflectores (de espejo) Afloje los tornillos prisioneros del soporte para el ocular (figura 1.6). Extraiga el ocular de la distancia focal máxima de 20 mm (figura 2.18) incluido en el volumen de suministro y coloque éste directa- mente en el soporte del ocular. Apriete los tornillos prisioneros (figu- ra 3b, X) manualmente. Retire la tapa de protección contra el polvo de la abertura del tubo. ¡Existe PELIGRO DE CEGUERA! No mire nunca directamente al sol o cerca de él con este aparato. ¡Existe PELIGRO DE CEGUERA!

7. Montaje del buscador LED

Nota: El buscador LED dispone de una batería que, cuando se entrega, está dotado de una lámina de plástico contra descar- ga, la cual debe retirarse antes de conectarlo (figura 1d). Montaje del buscador LED: Buscador LED con sistema de inserción rápida El buscador LED y su soporte (figura 1a) forman una unidad. Introduzca la base del soporte del buscador LED por completo en la base correspondiente del tubo del telescopio (figura 10, X). El soporte del buscador quedará encajado. Importante: Asegúrese de que el objetivo del buscador LED esté orientado hacia la abertura del tubo (figura 1, 4).

8. Orientación del buscador

El buscador LED debe ajustarse antes de cada uso. Es decir, el buscador LED y el tubo del telescopio deben estar orientados para- lelamente. Inserte el ocular con la distancia focal mayor en el espejo cenital (figura 13a, sólo en telescopios refractores) o directamente en el soporte del ocular (figura 13b, sólo en telescopios reflectores). Enfoque con el telescopio un objeto que llame la atención a una distancia aproximada de 300 m (por ejemplo, el tejado de una casa, la punta de la torre de una iglesia, etc.) hasta que esté en el centro del campo visual (figura 15, A). Encienda ahora el buscador LED (figura 1, 2) con el interruptor de apagado y encendido (figura 1b, Z). Seleccione el nivel „2“ para el modo de día, o el nivel „1“ para el funcionamiento de noche. Mire por el buscador LED y oriente éste apretando los tornillos de ajuste horizontales (figura 1b, X) y verticales (figura 1b, Y), de modo que el punto rojo aparezca en el centro de la imagen (figura 15, C). El buscador LED y el telescopio están ahora adaptados el uno al otro.

9. Tapas de protección

Para proteger el interior del telescopio de polvo y suciedad, la abertura del tubo va protegida por medio de una tapa o caperuza antipolvo. Para la observación, retire previamente la caperuza de protección.

10. Árboles flexibles

Con el fin de poder realizar un ajuste preciso del eje de inclinación y ascensión recta, los árboles flexibles se colocan en los soportes previstos a tal fin para ambos ejes (figura 14, X) El árbol flexible largo (figura 1, 14) se monta en posición paralela al tubo del telescopio. La sujeción se realiza con un tornillo de suje- ción en la entalladura prevista a tal fin del eje. El árbol flexible corto (figura 1, 15) se monta en uno de los lados. La sujeción se realiza con un tornillo de sujeción en la entalladura prevista a tal fin del eje. El telescopio está ahora listo para el funcionamiento.- 30 - Parte II: Manejo

Las informaciones que incluimos a continuación son extremada- mente importantes para conseguir una precisión adecuada en el posicionamiento y el seguimiento del telescopio durante una noche de observación. El telescopio presenta un „montaje paraláctico“ (también llamado montaje ecuatorial), que se caracteriza por la presencia de dos ejes que pueden girar en sentido perpendicular entre sí (Figura 16, a+b). El eje de ascensión recta, también conocido como eje RA o eje horario (figura 16, b), debe presentar una orientación paralela al eje polar de la tierra (Figura 26, c). La operación de ajuste de la altura del polo se describirá en el apartado 4 de la Parte II, titulada Manejo. Ajuste). Por su parte, el eje de inclinación, también conocido como eje DEC o de elevación (figura 16, a), permite ajustar la altura de un objeto celeste en relación con el ecuador celeste (Figura 26, d). Para ello puede buscar la coordenada de declinación de un objeto celeste en un mapa estelar o descubrir los objetos por sí mismo. Para compensar la rotación continua de la tierra es preciso accionar manualmente el eje horario haciéndolo girar sobre el eje flexible (figura 1, 15) en el sentido contrario a la rotación mencionada. De este modo, el objeto seleccionado (= posicionado) quedará dentro del campo visual del ocular. Como el eje de ascensión recta debe moverse de forma continua y controlada sobre los ejes flexibles, puede ser conveniente disponer de un sistema de seguimiento electrónico (dispositivo existente; consulte Piezas: Sistema de ejes).

La existencia de un emplazamiento oscuro es muy importante para muchas observaciones, puesto que las luces interferentes (lámpa- ras, linternas) pueden afectar muy negativamente a la nitidez del detalle de la imagen del telescopio. Tenga en cuenta que si sale de una estancia clara al aire libre, debe esperar a que sus ojos se acostumbren primero a la oscuridad. Transcurridos unos 20 minutos puede comenzar con la observación de los astros. Para muchas observaciones es muy impor tante que se instale en un lugar oscuro, dado que luces molestas pueden perjudicar la adapta- ción a la oscuridad. No observe desde lugares cerrados y sitúe el telescopio y sus accesorios en el lugar de emplazamiento aprox. 30 minutos antes de comenzar la observación para garantizar una compensación de temperaturas. Además, preste atención a que el telescopio se apoye sobre una base plana y estable.

Antes de la observación, su telescopio tiene que ser equilibrado. Es decir, el eje de declinación y horario se ajustarán para que su fun- cionamiento sea suave y exacto. El eje horario se equilibrará aflojando el tornillo de fijación (I) y basculando la barra de peso en una posición horizontal. Desplace ahora el contrapeso (H) sobre la barra hasta conseguir que el con- trapeso y el tubo se mantengan en posición horizontal. Vuelva a apretar el tornillo de fijación (1) del eje horario. El eje de declinación se equilibrará aflojando el tornillo de fijación (D) del eje de declinación. A continuación afloje los tornillos del soporte del tubo (A) y desplace el tubo hasta que permanezca también en una posición horizontal. No olvide apretar de nuevo los tornillos del soporte del tubo y el tornillo de fijación del eje de declinación.

Coloque el eje de ajuste del grado de latitud (figura 16, F, altura polar) aflojando el tornillo de fijación (figura 18, X) y ajustando según corresponda la altura polar con el tornillo de ajuste (figura 18, Y). El número al que ajuste el eje depende de la latitud en la que se encuentre el emplazamiento en el que realice la observación (por ejemplo, Munich 48°, Hamburgo, 53°). No olvide volver a ajustar el tornillo de fijación. A continuación ajuste el eje de declinación (Figura 16, C) aflojando y apretando el tornillo de fijación (Figura 16, D) a 90 °. El tubo del telescopio estará ahora orientado en sentido paralelo al eje terrestre. Esto recibe el nombre de orientación polar. SUGERENCIA! Para conocer la latitud exacta del emplaza- miento de observación concreto, consulte un atlas geográfico; este dato suele incluirse en el borde izquierdo o derecho del mapa. También puede solicitar esta información en las oficinas del ayuntamiento, en el catastro o incluso en Internet, visitando, por ejemplo, la página www. heavens-above.com, que le mostrará los datos adecuados si accede como usuario anónimo y, a continuación, elige el país en el que se encuentre.

5. Orientación polar:

Oriente el telescopio hacia el Norte, con el orificio del tubo hacia delante. Afloje a tal fin el tornillo de ajuste (figura 19). Ahora puede girar el tubo del telescopio para orientarlo exactamente hacia el Norte. Utilice una brújula en caso necesario. Acto seguido, apriete de nuevo el tornillo de ajuste. Asegúrese de que el telescopio se encuentre instalado tal como se muestra en la Figura 28. El contrapeso (Figura 28, X) apunta hacia el suelo y forma con el tubo un eje vertical. En esta posición puede ver a través del buscador la región en la que se encuentra la estrella polar, que es la más clara de esta región (Figura 27). Ésta debe quedar también en el centro del campo visual del ocular (f = 20 mm). Con esto habrá alcanzado la orientación polar. Bien es verdad que conseguir esta posición requiere un poco de paciencia, pero recuerde que un buen posicionamiento con unas coordenadas adecuadas se traducirá en unos buenos resultados de búsqueda. En esta orientación polar, los círculos parciales (escalas) del eje de declinación (Figura 29) están en la posición „9“ (= 90°) y los del eje horario (Figura 30), en la posición „0“ (= 0 horas). En caso nece- sario, deberá girar las dos escalas con cuidado para conseguir los valores adecuados (orientados cada uno hacia las flechas). Con este ajuste podrá buscar objetos celestes con ayuda de los círculos parciales (escalas). Consulte también el apartado 13 de la Parte II, titulado Objetos de observación posibles. Con este ajuste podrá buscar objetos celestes con ayuda de los cír- culos parciales (escalas). Consulte también el apartado 3.1, titulado Objetos de observación posibles.

El telescopio está ahora orientado globalmente y ajustado. Para conseguir una posición de observación cómoda, afloje con cuidado los tornillos del soporte del tubo (figura 9, X), de modo que pueda girar el tubo del telescopio. Coloque el ocular y el buscador LED en una posición desde la que pueda observar cómodamente. La orientación precisa se realiza con ayuda del buscador. Mire por el visor e intente alinear la estrella polar (Il. 27) con el punto de luz (Il. 15). Para poder realizar un ajuste exacto puede utilizar el árbol (figura 16, K) del eje horario (figura 16, b), así como el árbol (figura 16, E) del eje de declinación (figura 16, a).

Una vez ajustada la estrella polar en el buscador LED, si mira por el ocular verá la estrella polar en el telescopio. Dado el caso, podrá ajustar ahora la estrella por medio de los ejes flexibles, de una forma más exacta, así como la nitidez de la imagen por medio de la rueda de ajuste de la nitidez (7). Además, podrá variar ahora el aumento sustituyendo el ocular. Tenga en cuenta que el aumento de las estrellas apenas se percibe.- 31 -

SUGERENCIA! Los oculares son el sistema de lentes que están orientados hacia el ojo. Con el ocular se capta la imagen que se genera en el punto focal del objetivo, es decir, se hace visible y se vuelve a aumentar. Para conseguir distintos aumentos, es preciso disponer de oculares con distintas distan- cias focales. Comience siempre sus observaciones con un ocular de bajo aumento (= distancia focal mínima de 20 mm).

8. Búsqueda de estrellas

Al principio, seguro le resultará difícil orientarse en el firmamento, ya que las estrellas y las constelaciones siempre están en movimiento y varían de posición de acuerdo con la estación del año, fecha y hora. La excepción es la estrella polar. Se trata de una estrella fija y es el punto de partida de todos los mapas astronómicos. En la figura podrá ver algunas constelaciones y grupos de estrellas conocidos que pueden verse durante todo el año. No obstante, la disposición de los astros depende de la fecha y hora. Si tiene orientado su telescopio hacia una de estas estrellas, podrá comprobar que después de varios minutos la misma habrá desapa- recido de su campo visual. Para compensar este fenómeno, accione el eje flexible (K) del eje horario y su telescopio seguirá la trayectoria de esta estrella.

Tanto las estrellas como otros cuerpos celestes se localizan en el firmamento por medio de coordenadas. El lugar de una estrella en el universo queda determinado por la ascensión recta y la declinación. Declinación (C): es la distancia de una estrella desde el ecuador celeste medida en grados angulares. Al norte del ecuador los gra- dos son positivos. Si la estrella se encuentra al sur del ecuador el valor de los grados es negativo. Ascensión recta (M): es una distancia de una estrella medida en el ecuador celeste desde el punto primaveral. El punto gama es el punto de corte del ecuador celeste con la órbita solar imaginaria (la llamada eclíptica) (Figura 26 e). Esto ocurre en el equinoccio de pri- mavera (a finales de marzo).El valor se cuenta en contra del sentido de giro diario del cielo, en horas desde 0 hasta 24 horas. Más información la encontrará en los mapas astronómicos o en lite- ratura especializada (accesorio extra).

El equipamiento básico del telescopio incluye varios accesorios (Figura 2). En función del modelo, puede tratarse de 10.1. Oculares: Al cambiar os oculares se definen diferentes aumentos del telesco- pio: Fórmula para calcular el aumento: Dist. focal telescopio : Dist. focal ocular = Aumento Ejemplos: Ejemplo: Dist. focal telescopio Dist. focal ocular Aumento Ejemplos Aumento Ejemplos con Lente Barlow 3x 700 mm 20 mm 35X 105X 700 mm 4 mm 175X 525X 10.2. Espejo cenital (sólo refracción): El espejo cenital (figura 2, 19) provoca una inversión de la imagen (inversión en espejo) y, por lo tanto, sólo se utiliza para observar objetos celestes. 10.3. Lente Barlow Utilice una lente Barlow 3x para multiplicar por tres el aumento.

10.3.1 Montaje y manejo en los telescopio de lente

Si utiliza un telescopio de lente, sólo puede insertar en el espejo cenital la lente Barlow (figura 13a, X). Retire, pues, el ocular del espejo cenital y sustitúyalo por la lente Barlow. A continuación, coloque el ocular con la distancia focal mayor y apriete manualmen

te el tornillo prisionero (figura 24).

10.3.2 Montaje y manejo de los telescopios reflectores/

Maksútovs Si utiliza un telescopio reflector, afloje el tornillo prisionero del soporte del ocular (figura 13b, X) y, a continuación, retire el ocular del soporte del ocular. Coloque la lente de Barlow en el soporte del ocular y apriete de nuevo manualmente el tornillo prisionero. A con- tinuación, coloque primero el ocular la distancia focal máxima en la lente de Barlow y sujételo con el tornillo prisionero (figura 24).

10.4 Sujeción para el smartphone

Coloque el ocular en la fijación para su smartphone y enrosque las roscas (fig. 25, X) al soporte. Seguidamente coloque la sujeción para su smartphone con el ocular en el puesto previsto para apoyar el ocular (6) o en el prisma cenital (19) (telescopios refractores) y ajuste los tornillos de fijación (fig. 25, Y) al apoyo o al prisma. Inicie ahora el app para la cámara de su smartphone. Disponga ahora su smartphone en la placa de soporte y asegúrese de que está bien sujeto. La cámara tiene que estar posicionada justo encima del ocular. Posicione su smartphone bien centrado encima del ocular de tal manera que la imagen se vea bien centrada en su pantalla. Puede que sea necesario ajustar la imagen en su pantalla mediante la función de zoom. Las ventosas deben estar secas, limpias y sin polvo o suciedad. No nos responsabilizamos en el caso de que su smartphone se caiga y pueda romperse a causa de una manipulaci- ón incorrecta.

1. Posibles objetos de observación

A continuación, le incluimos una recopilación de algunos cuerpos celestes y constelaciones que puede observar con el telescopio. En las ilustraciones que se incluyen al final de este manual se presenta la forma en la que estos objetos se verán a través del telescopio y con los oculares incluidos en el volumen de suministro, siempre y cuando las condiciones visuales sean buenas. La luna (Figura 31) La luna es el único satélite natural de la tierra Órbita: a una distancia de aprox. 384.400 km de la tierra Diámetro: 3.476 km Distancia: 384.401 km La luna se conoce desde tiempos prehistóricos. Después del sol, es el segundo objeto celeste más claro. Como la luna da una vuelta alrededor de la tierra cada mes, el ángulo entre la tierra, la luna y el se modifica continuamente; esto se ve en los ciclos de las fases lunares. El tiempo transcurrido entre dos fases de luna nueva con- secutivos es de aproximadamente 29,5 días (709 horas).- 32 - SMALTIMENTO Smaltire i materiali di imballaggio in maniera diffe- renziata. Le informazioni su uno smaltimento con- forme sono disponibili presso il servizio di smalti- mento comunale o l’Agenzia per l’ambiente locale. Per lo smaltimento dell’apparecchio osservare le disposizioni di legge attuali. Le informazioni su uno smaltimento conforme sono disponibili pres- so il servizio di smaltimento comunale o l’Agenzia per l’ambiente locale. http://www.bresser.de/download/EQ Downloads:

• Software de astronomía

• Instrucciones de uso GARANTíA Y SERVICIO El período regular de garantía es dos anos iniciándose en el día de la compra. Para beneficiarse de un período de garantía más largo y voluntario tal y como se indica en la caja de regalo es necesario registrarse en nuestra página web. Las condiciones de garantía completas así como informaciones relativas a la ampliación de la garantía y los servicios pueden encontrarse en www.bresser.de/warranty_terms. Constelación ORION / M42 (Figura 32) Ascensión recta: 05:32.9 (Horas : Minutos) Declinación: -05:25 (Grados : Minutos) Distancia: 1.500 años luz Con una distancia de aproximadamente 1.600 años luz la nebulosa Orión (M42) es la nebulosa difusa más clara del cielo, visible a sim

ple vista, así como un objeto que puede alcanzarse con telescopios de todos los tamaños, desde los binoculares más sencillos hasta los observatorios terrestres más grandes y el telescopio Hubble Space. Se trata en su mayor parte de una gran nube de gas de hidrógeno y polvo que se extiende a 10 grados a través de la constelación de Orión. La extensión de esta potente nebulosa es de varios cientos de años luz. Constelación LEIER / M42 (Figura 33) Ascensión recta: 18:51:000,7 (Horas : Minutos) Declinación: +32:58 (Grados : Minutos) Distancia: 4.100 años luz La famosa nebulosa del anillo M57 de la constelación de Lyra se considera con frecuencia el prototipo de una nebulosa planetaria; pertenece a las grandes bellezas del cielo de verano del hemisferio norte. Algunas investigaciones recientes han demostrado que, con toda probabilidad, se trata de un anillo de materia clara y brillante que rodea a la estrella central (sólo visible con telescopios de gran tamaño), y no de una estructura gaseosa en forma esférica o elíp- tica. Si la nebulosa del anillo se contemplara desde el lateral, se asemejaría a la nebulosa Dumbbell M27. En este objetos miramos exactamente al polo de la nebulosa. Constelación de Vulpécula / M27 (Figura 34) Ascensión recta: 19:59:000,6 (Horas : Minutos) Declinación: +22:43 (Grados : Minutos) Distancia: 1.250 años luz La nebulosa Dumbbell M27 fue la primera nebulosa planetaria que se descubrió en el cielo. El 12 de julio de 1764 Charles Messier descubrió esta nueva y fascinante clase de objetos. En este caso vemos este objeto prácticamente desde su plano ecuatorial. Si la nebulosa se contemplara desde uno de los polos, probablemente presentaría la forma de un anillo y se asemejaría en su aspecto a lo que conocemos de la nebulosa del anillo M57. Este objeto puede verse bien incluso con oculares de poco aumen- to, siempre y cuando las condiciones atmosféricas sean adecuadas.

2. Eliminación de fallos:

Fallos: Ayuda: No hay imagen Retire de la abertura del objetivo la caperuza de protección y el parasol. Imagen no nítida Enfoque a través del anillo de ajuste de foco Botón de enfoque (Maksútov) Puede que el modelo Maksútov precise más de 20 giros al botón de enfoque para obtener una imagen nítida. No se puede Espere a que se iguale ajustar la nitidez la temperatura Mala imagen No mire nunca a través de un cristal (ventana) El objeto observado Ajustar el visor visible en el visor pero (ver Montaje: punto 8) no en el telescopio Dureza en el Hay que equilibrar el seguimiento de los telescopio y el ejes a través de los contrapeso. ejes flexibles Imagen torcida u La pieza de conexión oblicua, a pesar de del ocular en el prisma prisma cenit cenit tiene que ajustarse en posición vertical- 33 -
