GEBRUIKSAANWIJZING EY7410 PANASONIC

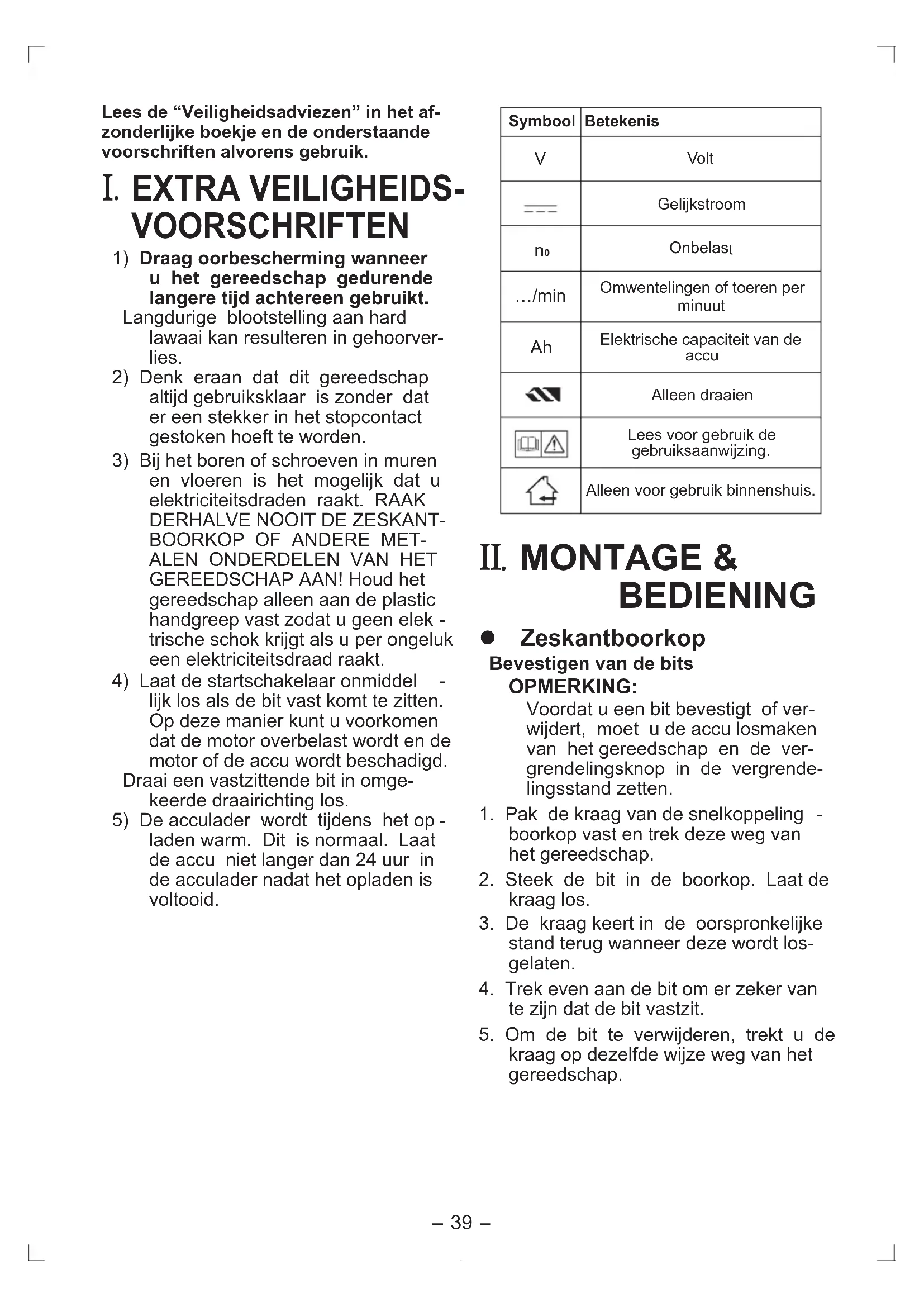

Lees de “Veiligheidsadviezen” in het af-zonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

u het gereedschap gedurende langere tijd achtereen gebruikt. Langdurige blootstelling aan hard lawaai kan resulteren in gehoorver- lies.

2) Denk eraan dat dit gereedschap

altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.

3) Bij het boren of schroeven in muren

en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK

GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elek

trische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.

4) Laat de startschakelaar onmiddel

lijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. Draai een vastzittende bit in omge- keerde draairichting los.

5) De acculader wordt tijdens het op

laden warm. Dit is normaal. Laat de accu niet langer dan 24 uur in de acculader nadat het opladen is voltooid. Symbool Betekenis

Onbelas …/minOmwentelingen of toeren per minuut Elektrische capaciteit van de accu Alleen draaienLees voor gebruik de gebruiksaanwijzing.Alleen voor gebruik binnenshuis.

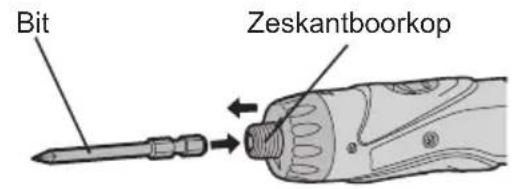

. MONTAGE & BEDIENING Zeskantboorkop Bevestigen van de bits OPMERKING: Voordat u een bit bevestigt of ver- wijdert, moet u de accu losmaken van het gereedschap en de ver- grendelingsknop in de vergrende- lingsstand zetten.

1. Pak de kraag van de snelkoppeling

boorkop vast en trek deze weg van het gereedschap.

3. De kraag keert in de oorspronkelijke

stand terug wanneer deze wordt los- gelaten.

4. Trek even aan de bit om er zeker van

te zijn dat de bit vastzit.

5. Om de bit te verwijderen, trekt u de

kraag op dezelfde wijze weg van het gereedschap. EY7410(EU).indb 39 2006/09/11 15:50:37-

Bit Zeskantboorkop 9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4") Koppelingshandgreep (Instellen van het koppelings- draaimoment) Stel het aanhaalmoment in op een van de 21 beschikbare instellingen overeenkomstig de klus die u uitvoert. Er is een interval van ongeveer 0,13 N·m (1,3 kgf-cm of 1,1 in-lbs) tussen de stappen. OPGELET: Test de instelling voordat u de klus uitvoert. Zet de schaalaanduiding tegenover deze markering. Referentie voor het instellen van het aanhaalmoment Instelling Aanhaalmoment Gebruik

f-cm of 2,6 in-lbs) Voor vastdraaien van schroeven

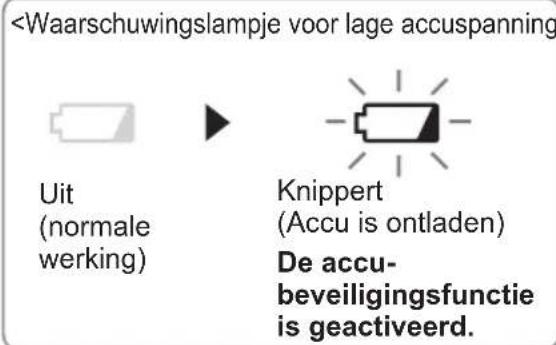

(45,0 kgf-cm of 39,0 in-lbs) Voor krachtig vastdraaien van schroe- ven en voor boren. ● Bij gebruik met hoge snelheid stelt u de koppeling in op 10 of lager. (De werking stopt bij het maxi- male aanhaalmoment van 1,5 N·m (15 kgf-cm) wanneer de schaal- aanduiding hoger is.) ● Het is mogelijk dat de automa- tische afslagfunctie niet werkt bij gebruik met hoge koppelingsinstel- lingen wanneer de accuspanning laag is. Laad de accu in dat geval op. OPMERKING: De tabel moet enkel als referentie worden gebruikt. Het aanhaalmo- ment kan verschillen afhankelijk van het soort materiaal, het type schroef enz. Voer een test uit bij uw eigen omstandigheden voordat u begint. Waarschuwingslampje voor lage accuspanning <Waarschuwingslampje voor lage accuspanning> Uit (normale werking) Knippert (Accu is ontladen) De accu- beveiligingsfunctie is geactiveerd. Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen. ●Deaccu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knip- peren. ●Als u ziet dat hetwaarschuwings- lampje voor lage accuspanning knippert, moet u de accu meteen opladen. Gebruik van het LED-lampje Gebruik het LED-lampje om bij het werken op een donkere plaats, zoals een zolder, de werkplek te verlichten. EY7410(EU).indb 40 2006/09/11 15:50:38-

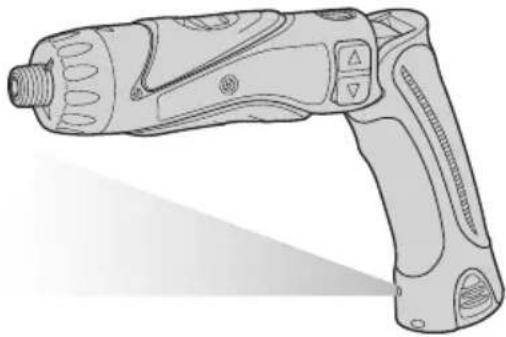

OPGELET ●HetLED-lampjeisenkelbedoeld als extra lichtbron. Gebruik het LED- lampje niet als zaklantaarn. Dit kan namelijk resulteren in een ongeluk of letsel. ●Kijkniet rechtstreeksinhetLED- lampje en schijn er ook niet mee in uw ogen. Langdurige blootstelling aan het licht van het LED-lampje kan leiden tot oogletsel.

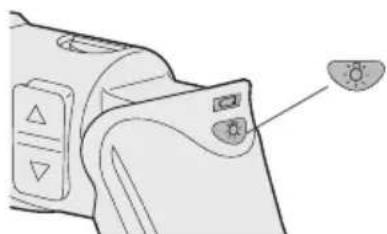

1. Druk op om het lampje in en

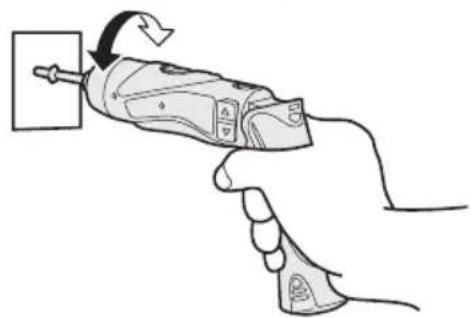

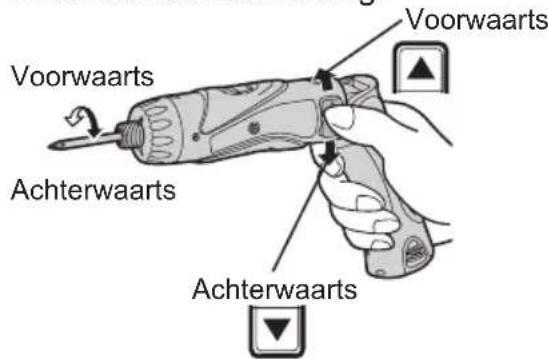

Laat het gereedschap even draaien wanneer u het lampje wilt gebruiken meteen na het bevestigen van de accu of wanneer het gereedschap langer dan 5 minuten niet is gebruikt. ● Het lampje zal automatisch uitgaan als het gereedschap langer dan 5 minuten niet is gebruikt. ● Het lampje verbruikt erg weinig stroom. Gebruik van het lampje zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden. ● De LED kan de punt van de bit verlichten wanneer het gereed- schap gebruikt wordt in een nor- male rechte positie. Bit-vergrendelfunctie Wanneer de schakelaar is uitgezet en er een schroefbit in het gereedschap is vergrendeld, kan het gereedschap als gewone schroevendraaier wor- den gebruikt - tot maximaal 14,7 N·m (150 kgf-cm, 130 in-lbs). In de boorkop is een geringe speling voelbaar, maar dit is geen defect. Hoofdschakelaar (ON/OFF) Druk op de bovenste helft van de schakelaar voor draaien in voorwaart- se richting en druk op de onderste helft van de schakelaar voor draaien in achterwaartse richting. Voorwaarts Voorwaarts Achterwaarts Achterwaarts Snelheidskeuzeschakelaar Voor een optimale aanpassing aan de karwei zijn er twee draaisnelheden op dit gereedschap beschikbaar. Afhankelijk van het gebruik kiest u de hoge of lage draaisnelheid. LAAG HOOG Instellen van de snelheid Aanhaalmoment LAAG 200 /min (tpm) Hoog HOOG 600 /min (tpm) Laag EY7410(EU).indb 41 2006/09/11 15:50:39-

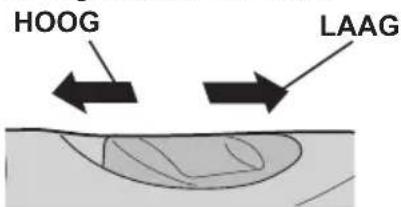

• Controleer de instelling van de snel- heidskeuzeschakelaar voordat u begint.

• Verzet de snelheidskeuzeschake

laar niet terwijl de hoofdschakelaar aangezet is (schakelaar staat in de ON stand).

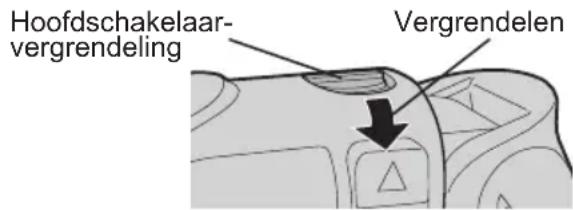

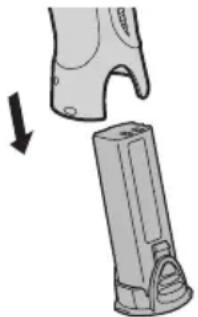

Hoofdschakelaarvergrendeling Na gebruik moet u de hoofdschake- laarvergrendeling in de vergrende- lingsstand zetten om te voorkomen dat het gereedschap per ongeluk wordt bediend. Hoofdschakelaar- vergrendeling Vergrendelen Accu (EY9L10) OPGELET:

1. Maak de accu los van het gereed-

2. Laad de accu met behulp van de

neemt u de accu van de acculader en bevestigt deze aan het gereed- schap. Maak de acculader los van de stroom- voorziening wanneer deze niet wordt gebruikt. OPMERKING: Bij zeer koude of warme omstan- digheden is het accuvermogen van een volledig opgeladen accu min- der dan normaal. [Accu] Voor een juist gebruik van de accu Li-ion accu (EY9L10)

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.

De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is. Levensduur van de accu De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt. Recyclen van de accu ATTENTIE: Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen. EY7410(EU).indb 42 2006/09/11 15:50:40-

Li-ion accu EY9L10 Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA. [Acculader] Opladen Belangrijke informatie voor Li-ion/Ni-Cd accu’s OPMERKING:

• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze rui- mte liggen om op temperatuur te komen. (Anders is het mogelijk dat de accu niet volledig wordt opge- laden.)

Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.

• Steek uw vingers niet in de contact- opening wanneer u de lader vast- pakt. OPGELET: Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motor- generator.

Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

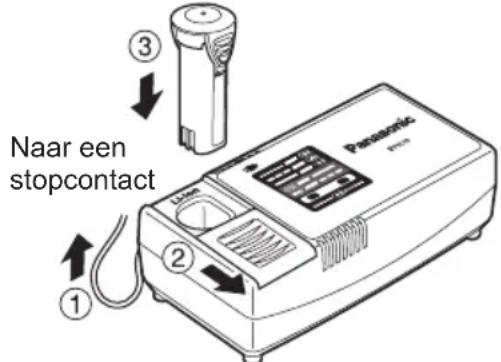

Maak de acculader los wanneer deze niet wordt gebruikt. Li-ion accu OPMERKING: De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op. Acculader (EY0L10)

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stopcon- tact wordt gestoken, kunnen er von- ken zijn, maar dit is niet gevaarlijk.

2. Schuif het deksel van de accuhouder

terug zodat de Li-ion accu naar bin- nen gestoken kan worden. ●Controleer of het deksel stevig op de plaats vastzit.

3. Plaats de accu goed in de lader.

Naar een stopcontact

4. De laadindicator licht op tijdens het

laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoor- beeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.

Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knip- peren.

7. Als de temperatuur van de accu min-

der dan 0°C is, zal het volledig oplad- en van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijk- ing met een accu die bij normale bedri- jfstemperatuur volledig is opgeladen.

Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de EY7410(EU).indb 43 2006/09/11 15:50:41-

laadindicator niet snel groen knippert nadat de standaard oplaadtijd is ver- streken, moet u contact opnemen met een officiële dealer.

9. Als een volledig opgeladen accu

opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid. Ni-Cd accu OPMERKING: Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd. Acculader (EY0L10)

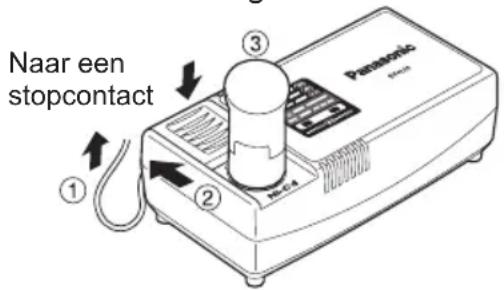

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stopcon- tact wordt gestoken, kunnen er von- ken zijn, maar dit is niet gevaarlijk.

Schuif het deksel van de accuhouder terug zodat de Ni-Cd accu naar binnen gestoken kan worden. ●Controleerofhetdekselstevigopde plaats vastzit.

3. Plaats de accu goed in de lader.

Naar een stopcontact

De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knip- peren.

Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale op- laadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

7. Als een volledig opgeladen accu

opnieuw in de acculader wordt ge- plaatst, zal het oplaadlampje oplich- ten. Na enkele minuten kan het oplaad- indicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid. EY7410(EU).indb 44 2006/09/11 15:50:41-

LAMPINDICATIES Brandt groen Lader is aangesloten op een stopcontact. Klaar om op te laden. Knippert snel groen Opladen voltooid. (Volledig opgeladen.) Knippert groen De accu is ongeveer 80% opgeladen. (Voldoende opge- laden. Alleen Li-ion) Brandt groen Aan het opladen. Brandt oranje De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion) Knippert oranje De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. Knippert snel oranje en groen Opladen is niet mogelijk. Stof op de accu of accu defect. Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. (Alleen Li-ion) Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren) Dit symbool op de producten en/of de bijbehorende documenten betekent dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In sommige landen kunt u uw producten bij een lokale winkelier inleveren bij de aanschaf van een equivalent nieuw product. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt. Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstem- ming met de nationale wetgeving. Voor zakelijke gebruikers in de Europese Unie Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie. EY7410(EU).indb 45 2006/09/11 15:50:42-

Informatie over verwijdering van afval in landen buiten de Europese Unie Dit symbool is alleen geldig in de Europese Unie.Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is. III . ONDERHOUD Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

. ACCESSOIRES Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

ACCULADER Model EY0L10 Gewicht 0,6 kg (1,3 lbs) Toelaatbaar vermogen Ziehetspecicatieplaatjeaandeonderkantvande acculader. Laadtijd 2,4 V 3,6 V 1,2 Ah EY9021 15 min. EY9025 15 min. 1,5 Ah EY9L10 Bruikbaar: 15 min. Vol: 30 min. OPMERKING:

• Zie het label op de acculader of de meest recente algemene catalogus voor de accu’s die met deze acculader kunnen worden opgeladen. Het instructielabel op de accu’s geeft eveneens aan welke acculader gebruikt kan worden. EY7410(EU).indb 47 2006/09/11 15:50:43-
