KÄYTTÖOHJE EY7410 PANASONIC

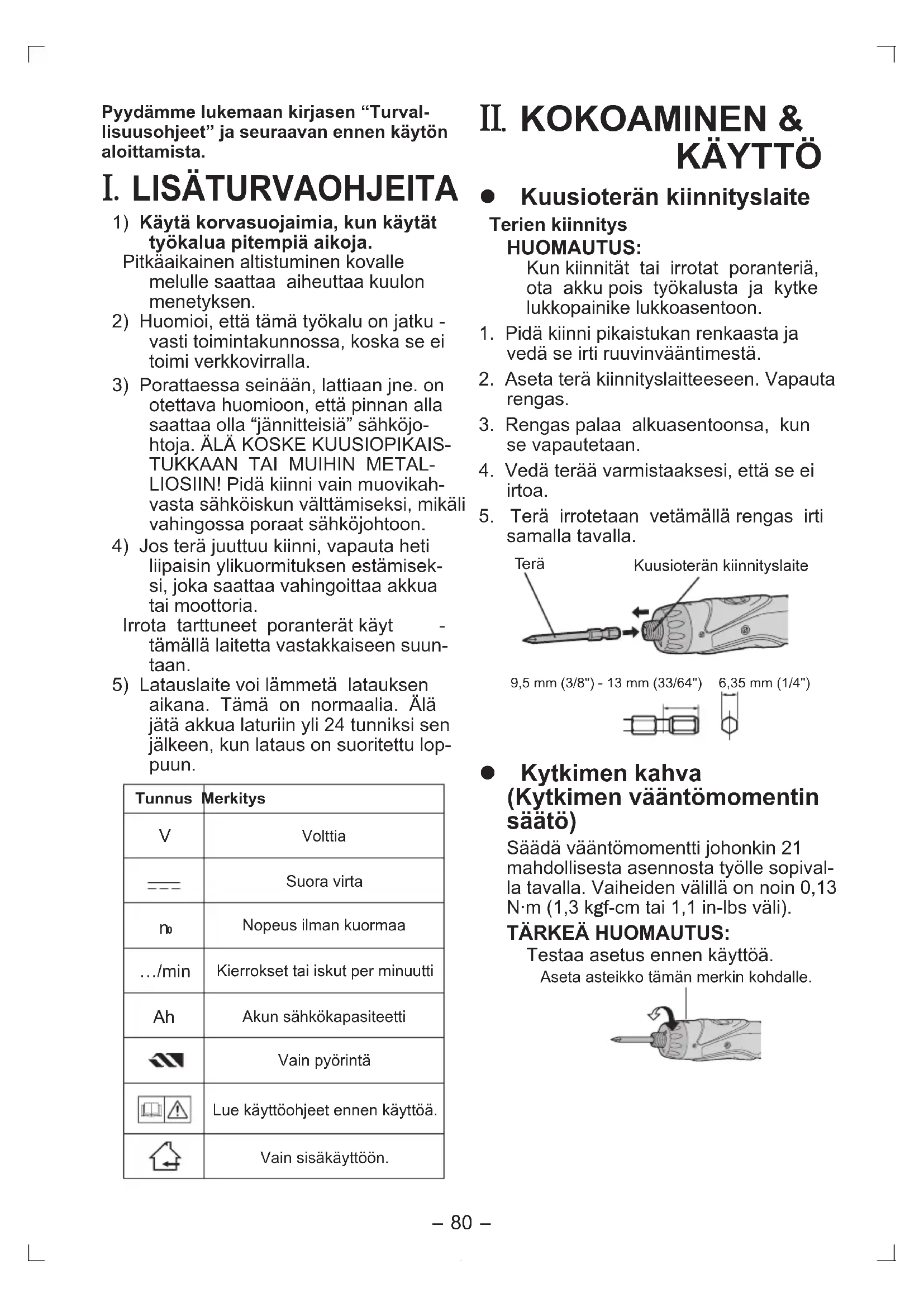

Pyydämme lukemaan kirjasen “Turval-lisuusohjeet” ja seuraavan ennen käytön aloittamista.

1) Käytä korvasuojaimia, kun käytät

työkalua pitempiä aikoja. Pitkäaikainen altistuminen kovalle melulle saattaa aiheuttaa kuulon menetyksen.

2) Huomioi, että tämä työkalu on jatku

vasti toimintakunnossa, koska se ei toimi verkkovirralla.

3) Porattaessa seinään, lattiaan jne. on

otettava huomioon, että pinnan alla saattaa olla “jännitteisiä” sähköjo- htoja. ÄLÄ KOSKE KUUSIOPIKAIS-

TUKKAAN TAI MUIHIN METAL-

LIOSIIN! Pidä kiinni vain muovikah- vasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon.

4) Jos terä juuttuu kiinni, vapauta heti

liipaisin ylikuormituksen estämisek- si, joka saattaa vahingoittaa akkua tai moottoria. Irrota tarttuneet poranterät käyt

tämällä laitetta vastakkaiseen suun- taan.

5) Latauslaite voi lämmetä latauksen

aikana. Tämä on normaalia. Älä jätä akkua laturiin yli 24 tunniksi sen jälkeen, kun lataus on suoritettu lop- puun. Tunnus Merkitys VolttiaSuora virta

Nopeus ilman kuormaa…/minKierrokset tai iskut per minuutti Akun sähkökapasiteettiVain pyörintäLue käyttöohjeet ennen käyttöä.Vain sisäkäyttöön.

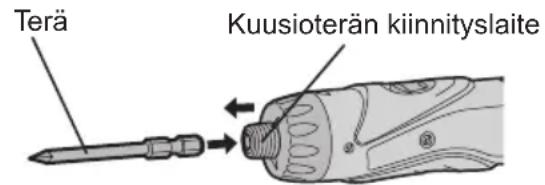

. KOKOAMINEN & KÄYTTÖ Kuusioterän kiinnityslaite Terien kiinnitys HUOMAUTUS: Kun kiinnität tai irrotat poranteriä, ota akku pois työkalusta ja kytke lukkopainike lukkoasentoon.

1. Pidä kiinni pikaistukan renkaasta ja

vedä se irti ruuvinvääntimestä.

2. Aseta terä kiinnityslaitteeseen. Vapauta

4. Vedä terää varmistaaksesi, että se ei

5. Terä irrotetaan vetämällä rengas irti

samalla tavalla. Terä Kuusioterän kiinnityslaite9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4") Kytkimen kahva (Kytkimen vääntömomentin säätö) Säädä vääntömomentti johonkin 21 mahdollisesta asennosta työlle sopival- la tavalla. Vaiheiden välillä on noin 0,13 N·m (1,3 kgf-cm tai 1,1 in-lbs väli). TÄRKEÄ HUOMAUTUS: Testaa asetus ennen käyttöä. Aseta asteikko tämän merkin kohdalle. EY7410(EU).indb 80 2006/09/11 15:51:12-

Viite vääntömomentin säätöä varten Asetus Vääntömomentti Käyttötapa

cm tai 2,6 in-lbs) Ruuvin- vääntö

m (45,0 kgf- cm tai 39,0 in-lbs) Voimakas ruuvinvääntö ja poraus ● Suurilla nopeuksilla kytkin on sää- dettävä lukemalle 10 tai pienem- mälle lukemalle. (Toiminta pysähtyy 1,5 N·m (15 kgf-cm) maksimivääntö- momentilla, jos asteikko on suurem- pi.) ● Automaattinen katkaisutoiminto ei kenties toimi käytettäessä suurem- milla kytkimen asetuksilla, jos ak- kuteho laskee. Lataa tällöin akku. HUOMAUTUS: Tämä taulukko on vain viitteeksi. Vääntömomentin säätö riippuu materi- aalista, ruuvien tyypistä jne. Testaa asetus ennen käyttöä. Akun alhaisen jännitteen varoitusvalo <Akun alhaisen jännitteen varoitusvalo> Sammunut (normaali toiminta) Vilkkuu (Ei varausta) Akun suojatoiminto käynnistynyt Litiumioniakun liiallinen (täydellinen) pur- kautuminen lyhentää akun käyttöikää huomattavasti. Ruuvinvääntimessä on suojatoiminto, joka estää akun liiallisen purkautumisen. ●Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu. ●Jos huomaat, ettäalhaisen akku

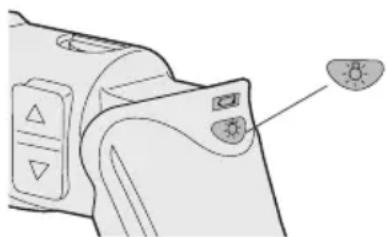

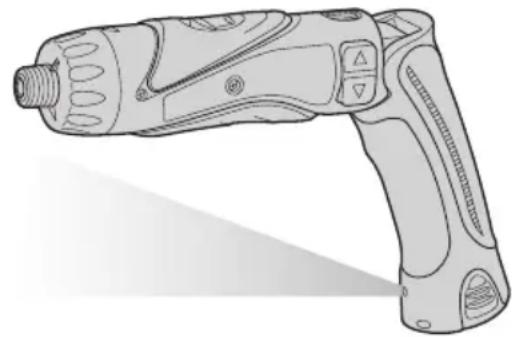

jännitteen varoitusvalo vilkkuu, vaih- da akku välittömästi. LED-valon käyttö Käytä LED-valoa valaisuun työsken- neltäessä pimeässä paikassa kuten esimerkiksi ullakolla.

●LED-valoontarkoitettulisävaloläh- teeksi. Älä käytä sitä taskulampun korvikkeena. Tällainen käyttö saattaa aiheuttaa onnettomuuden tai henkilövahinkoja. ●Äläkatsovaloonäläkäkohdistasitä suoraan silmiin. Jatkuva altistuminen LED-valolle saattaa vahingoittaa silmiä.

1. Kytke ja sammuta valo painamalla

●Jos valoa halutaan käyttää heti akun kiinnityksen jälkeen tai sil- loin, kun poraa ei ole käytetty 5 minuuttiin tai pitempään aikaan, käytä poraa hetken aikaa. ● Valo sammuu automaattisesti, jos poraa ei käytetä 5 minuuttiin. ● Valo käyttää erittäin vähän virtaa. Valon käyttö ei juurikaan vaikuta poran käyttökapasiteettiin. EY7410(EU).indb 81 2006/09/11 15:51:13-

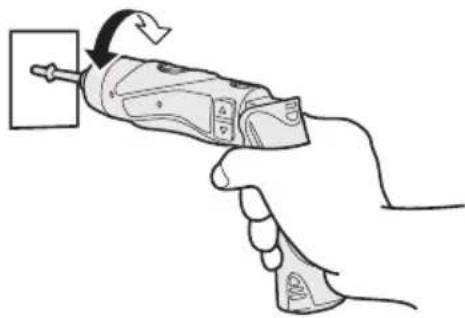

● LED-valo ei pysty valaisemaan terän kärkeä, jos poraa käytetään suorassa asennossa. Terän lukitus Kun kytkin on sammutettu ja terä lukit- tu paikalleen, työkalua voidaan käyt- tää manuaalisena ruuvinvääntimenä – 14,7 N·m (150 kgf-cm, 130 in-lbs saakka). Vääntökarassa on hieman väljyyttä, mutta se ei ole ongelma.

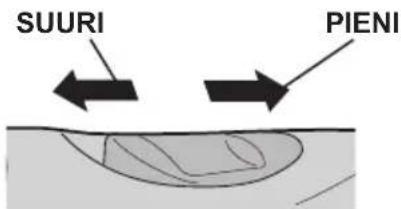

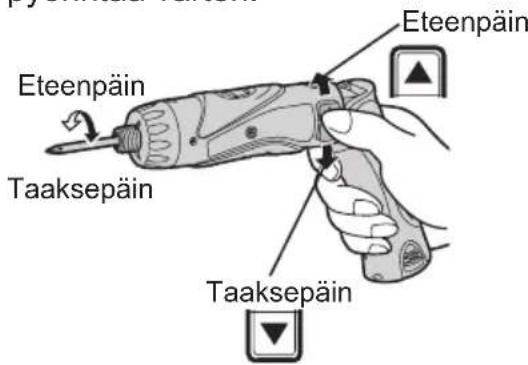

Pääkytkin (päälle/pois päältä) Paina kytkimen ylempää puolta eteen- päin tapahtuvaa pyörintää tai alem- paa puolta taaksepäin tapahtuvaa pyörintää varten. Eteenpäin Eteenpäin Taaksepäin Taaksepäin Nopeusalueen valitsin Työkalussa on valittavana kaksi pyörin- tänopeutta. Valitse käyttötavasta riip- puen joko suuri tai pieni nopeus. PIENI SUURI Nopeuden valinta Vääntömomentti PIENI 200 /min (kierrosta minuutissa) Suuri SUURI 600 /min (kierrosta minuutissa) Pieni TÄRKEÄ HUOMAUTUS:

Tarkista nopeusalueen valitsin ennen käyttöä.

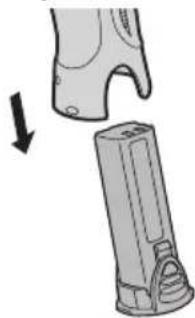

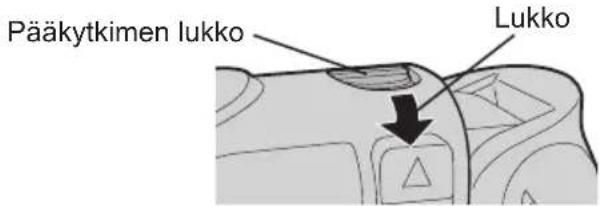

• Älä käytä nopeusalueen valitsinta, kun pääkytkin on kytketty (kytkin on asennossa PÄÄLLE). Pääkytkimen lukko Aseta pääkytkimen lukko käytön jäl- keen lukkoasentoon vahingossa tapah- tuvan käynnistymisen estämiseksi. Pääkytkimen lukko Lukko Akku (EY9L10) TÄRKEÄ HUOMAUTUS:

1. Ota akku pois työkalusta.

2. Lataa akku akkulaturilla.

3. Kun lataus on suoritettu. Ota akku

pois laturista ja liitä se työkaluun. Irrota laturi virtalähteestä, kun la

turia ei käytetä. HUOMAUTUS: Erittäin kuumassa tai kylmässä pai- kassa tapahtuva käyttö lyhentää yhdellä latauksella mahdollista ole- vaa käyttöaikaa. [Akku] Akun oikea käyttö Li-ioniakku (EY9L10)

• Jotta li-ioniakku kestää mahdollisim- man pitkään, pane se säilöön käytön jälkeen lataamatta sitä.

• Käyttöympäristö: 0°C (32°F) - 40°C (104°F). EY7410(EU).indb 82 2006/09/11 15:51:14-

Jos akkua käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.

• Kun akkua ei käytetä, pidä se pois

sa metalliesineiden kuten paperiliit- timien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesi- neiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen. Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovam- moja tai tulipalon.

Kun käytät akkua, varmista, että työsken- telypaikassa on hyvä ilmanvaihto. Akun kestoikä Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen. Akun kierrätys HUOMIO: Ympäristön suojelemiseksi ja mate- riaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi. [Akkulaturi] Lataus Yleisiä huomautuksia koskien Li-ioni/Ni-Cd akkuja HUOMAUTUS:

• Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta, näin varmistetaan akun täyteen latautuminen.

• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.

• Älä missään tapauksessa työnnä sormiasi latauspesään. TÄRKEÄ HUOMAUTUS: Tulipalovaaran ja akkulaturin vahin- goittumisen estämiseksi:

• Älä käytä moottorin generaattoria virtalähteenä.

• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.

Irrota laturi verkosta, kun sitä ei käytetä. Li-ioniakku HUOMAUTUS: Akkua ei ole ladattu kokonaan liik- keessä. Akku on ladattava ennen käyttöä. Latauslaite (EY0L10)

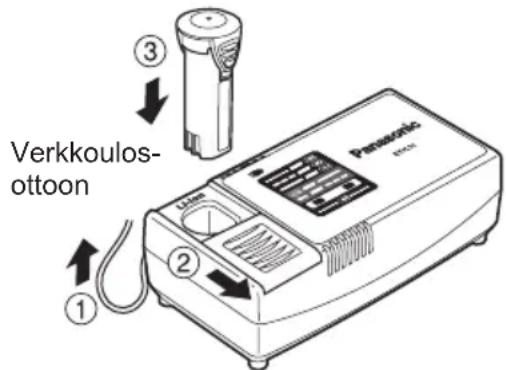

1. Kytke laturin pistoke vaihtovirtaverkon

pistorasiaan. HUOMAUTUS: Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

2. Siirrä akkuliittimen kantta taakse, jotta

Li-ioniakku voidaan asettaa paikal- leen. ●Varmista, että kansi on lukittu pai

Paina akku riittävän syvälle latauslait- teeseen.

4. Latauksen merkkivalo palaa latauk-

sen aikana. Kun akku on ladattu, latauksen merk- kivalo alkaa vilkkua nopeasti ja lait- teen sisäänrakennettu kytkin katkai- see latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

5. Latauslamppu (vihreä) vilkkuu hitaas-

Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

7. Jos akun lämpötila on 0°C astetta tai

sitä vähemmän, täyteen lataus kestää tavallista kauemmin. Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

Jos virran merkkivalo ei syty heti, kun laturi liitetään verkkoon tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun jälleenmyyjään.

9. Jos kokonaan ladattu akku asetetaan

uudelleen laturiin, latauslamppu saat- taa syttyä palamaan. Muutaman minuu- tin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis. Ni-Cd akku HUOMAUTUS: Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jäl- keen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saa- daan käyttöön. Latauslaite (EY0L10)

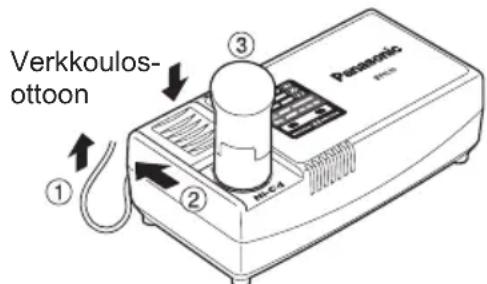

1. Kytke laturin pistoke vaihtovirtaverkon

pistorasiaan. HUOMAUTUS: Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

2. Siirrä akkuliittimen kantta taakse, jotta

Ni-Cd akku voidaan asettaa paikal- leen. ●Varmista,ettäkansionlukittu paikal- leen.

Paina akku riittävän syvälle latauslait- teeseen. Verkkoulos- ottoon

4. Latauksen merkkivalo palaa latauk-

sen aikana. Kun akku on ladattu, latauksen merk- kivalo alkaa vilkkua nopeasti ja lait- teen sisäänrakennettu kytkin katkai- see latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilk- kuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

6. Jos latauslamppu ei syty välittömästi

sen jälkeen, kun laturi on kytketty pis- torasiaan tai jos lamppu ei sammu nor- maalin latausajan kuluttua, pyydä neu- voa valtuutetulta jälleenmyyjältä.

7. Jos kokonaan ladattu akku asetetaan

uudelleen laturiin, latauslamppu saat- taa syttyä palamaan. Muutaman minuu- tin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis. EY7410(EU).indb 84 2006/09/11 15:51:15-

Palaa vihreänä Laturi on kytketty verkkoon. Valmis lataukseen. Vilkkuu nopeasti vihreänä Lataus on valmis. (Täysi lataus) Vilkkuu vihreänä Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Li-ion.) Palaa vihreänä Lataa parhaillaan. Palaa oranssina Akku on viileä. Akku latautuu hitaasti akun kuormituksen vähentämisek- si. (Vain Li-ion.) Vilkkuu oranssina Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee. Lataustilan lamppu Vasen: vihreä Oikea: oranssi näkyy. Sekä oranssi että vihreä vilkkuvat nopeasti Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee. Jos akun lämpötila on -10°C astetta tai vähemmän, latauslamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee. (Vain Li-ion.) Tietoja sähkö- ja elektroniikkalaitteiden hävittämisestä (kotitaloudet) Tämä symboli tuotteissa ja/tai niiden käyttöohjeissa osoittaa, että käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää tavallisen kotitalousjätteen mukana. Jotta laitteet käsitellään asianmukaisesti, toimita ne kierrätyspisteisiin, jotka vastaanottavat tällaisia laitteita joko ilmaiseksi tai maksua vas- taan. Joissakin maissa kuluttajat voivat myös palauttaa käytetyt laitteet paikalliselle jälleenmyyjälle, jos he ostavat tilalle uuden vastaavan- laisen tuotteen. Tämän tuotteen asianmukainen hävittäminen säästää luonnonvaroja ja estää mahdollisesti muutoin syntyviä ympäristö- ja terveysongelmia. Lähistöllä sijaitsevista kierrätyspisteistä saa lisätietoja paikallisilta viranomaisilta. Laissa saattaa olla määrätty rangaistus jätteiden epäasianmukaisesta käsittelystä. Yrityskäyttäjät Euroopan unionissa Jos haluat hävittää sähkö- ja elektroniikkalaitteita, kysy lisätietoja jälleenmyyjältä tai tavarantoimittajalta. EY7410(EU).indb 85 2006/09/11 15:51:17-

Tietoja jätteiden käsittelystä Euroopan unionin ulkopuolella Tämä symboli on käytössä vain Euroopan unionissa.Jos haluat hävittää tämän tuotteen, tiedustele oikeaa hävitystapaa paikallisilta virano-maisilta tai jälleenmyyjältä. III . HUOLTO Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kan- gasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

. VARUSTEET Käytä ainoastaan istukan koolle sopivia hylsyjä ja bitsiadaptereita.

. TEKNISET TIEDOT PÄÄLAITE Malli EY7410KapasiteettiRuuvinvääntöKoneruuvi M2,5 - M5Puuruuvi ø 3,8 x 38 mm (5/32" x 1-29/64" Poraus Metalli ø 5 mm (13/64") spc t = 1,6 mmMoottori Tasavirta 3,6 VNopeus ilman kuormaaPIENI: 200/min (kierrosta minuutissa)SUURI: 600/min (kierrosta minuutissa)MaksimimomenttiPIENI: 4,4 N·m (45 kgf-cm, 39 in-lbs)SUURI: 1,5 N·m (15 kgf-cm, 13 in-lbs)Suurin kytkimen vääntömomentti 3,0 N·m (30 kgf-cm, 26 in-lbs)Kokonaispituus 276 mm (10-55/64" Paino (akku mukaan luettuna) 0,5 kg (1,1 lbs) AKKU Malli EY9L10Akun säilytys Li-ioniakkuAkun jännite Tasavirta 3,6 V (3,6 V x 1 kennoa)Kapasiteetti 1,5 Ah EY7410(EU).indb 86 2006/09/11 15:51:17-

AKKULATURI Malli EY0L10 Paino 0,6 kg (1,3 lbs) Teho Katso laturin pohjassa olevaa arvokylttiä. Latausaika 2,4 V 3,6 V 1,2 Ah EY9021 15 min. EY9025 15 min. 1,5 Ah EY9L10 Käytettävissä: 15 min. Täysi: 30 min. HUOMAUTUS:

• Katso laturin arvokilvestä tai uusimmasta yleisesitteestä tiedot tälle laturille sopi- vista akuista. Sopiva laturi on mainittu myös akun ohjekilvessä. EY7410(EU).indb 87 2006/09/11 15:51:17-
