MANUAL DE USUARIO EY7410 PANASONIC

DESCRIPCIÓN FUNCIONAL

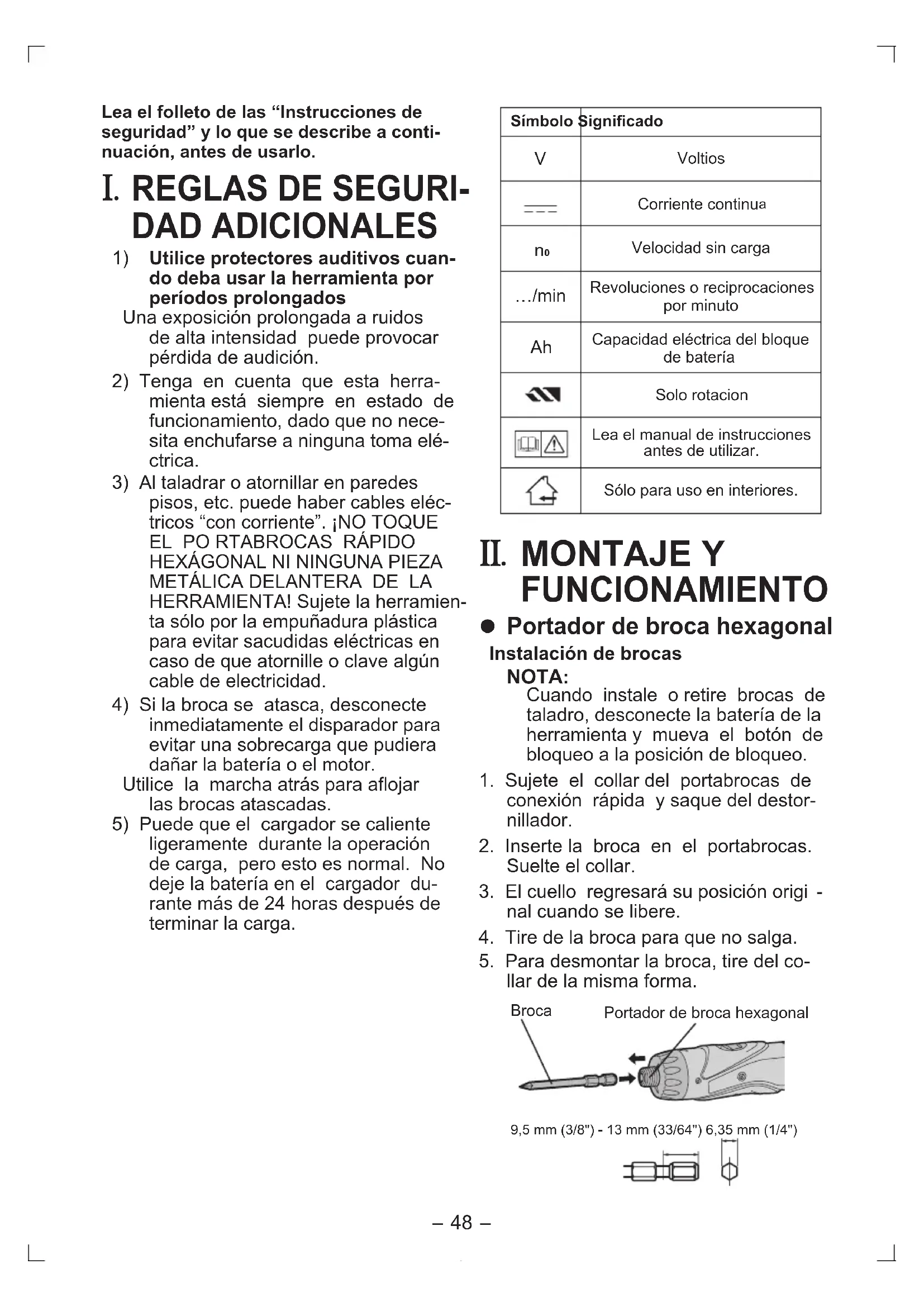

Lea el folleto de las “Instrucciones de seguridad” y lo que se describe a conti-nuación, antes de usarlo.

Utilice protectores auditivos cuan- do deba usar la herramienta por períodos prolongados

Una exposición prolongada a ruidos de alta intensidad puede provocar pérdida de audición.

2) Tenga en cuenta que esta herra-

mienta está siempre en estado de funcionamiento, dado que no nece- sita enchufarse a ninguna toma elé- ctrica.

3) Al taladrar o atornillar en paredes

pisos, etc. puede haber cables eléc- tricos “con corriente”. ¡NO TOQUE

HERRAMIENTA! Sujete la herramien- ta sólo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que atornille o clave algún cable de electricidad.

4) Si la broca se atasca, desconecte

inmediatamente el disparador para evitar una sobrecarga que pudiera dañar la batería o el motor. Utilice la marcha atrás para aflojar las brocas atascadas.

5) Puede que el cargador se caliente

ligeramente durante la operación de carga, pero esto es normal. No deje la batería en el cargador du- rante más de 24 horas después de terminar la carga. Símbolo Signicado VoltiosCorriente continu

Velocidad sin carga…/minRevoluciones o reciprocaciones por minuto Capacidad eléctrica del bloque de bateríaSolo rotacionLea el manual de instrucciones antes de utilizar.Sólo para uso en interiores.

Portador de broca hexagonal Instalación de brocas NOTA: Cuando instale o retire brocas de taladro, desconecte la batería de la herramienta y mueva el botón de bloqueo a la posición de bloqueo.

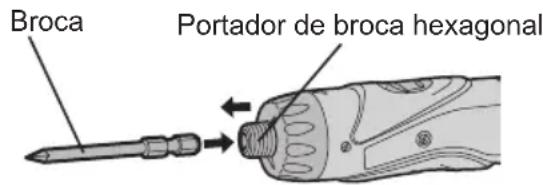

1. Sujete el collar del portabrocas de

conexión rápida y saque del destor- nillador.

2. Inserte la broca en el portabrocas.

3. El cuello regresará su posición origi

nal cuando se libere.

4. Tire de la broca para que no salga.

Mango de embrague (Ajuste de torsión del em- brague) Ajuste la torsión a uno de 21 ajustes de posición posibles para hacer el trabajo. Hay un intervalo de unos 0,13 N·m (1,3 kgf-cm o 1,1 pulg.-lbs.) entre pasos. PRECAUCIÓN: Haga un ensayo de ajustes antes del funcionamiento real. Ajuste la escala a esta marca. Referencia para el ajuste de torsión Ajuste Torsión Uso

(45,0 kgf-cm o 39,0 pulg.- lbs) Para potente atornillado de tornillos y taladrado ● Cuando utilice a altas velocidades ajuste el embrague a 10 o menos. (El funcionamiento se detiene a la torsión máxima de 1,5 N·m (15 kgf- cm) cuando la escala es más alta.) ● La función de desconexión automá- tica puede no funcionar cuando se utiliza a ajustes de embrague más altos con la corriente de la batería baja. En ese caso vuelva a cargar la batería. NOTA: El cuadro es sólo una referencia. El ajuste de torsión puede ser diferente según el material, tipo de tornillos, etc. Haga un ensayo bajo sus pro- pias condiciones antes de utilizar.

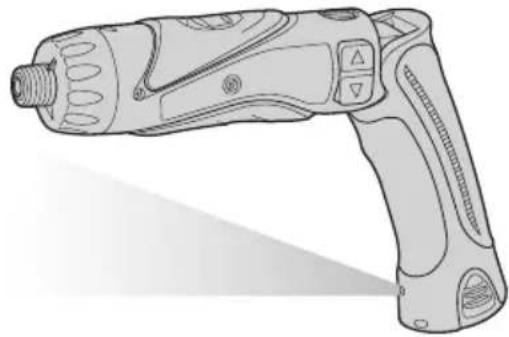

Luz de advertencia de batería baja <Luz de advertencia de batería baja> Apagado (funciona- miento normal) Destella (Sin carga) Se activó la función de protección de la batería Una descarga excesiva (completa) de las baterías de Li-ión acorta dramáti- camente su vida de servicio. El des- tornillador contiene una función de pro- tección de batería diseñada para evitar una descarga excesiva de la batería. ●La función de protección de batería se activa inmediatamente antes de que la batería se quede comple- tamente sin carga haciendo que destelle la luz de advertencia bate- ría baja. ●Sisedacuentaquedestellalaluz de advertencia de batería baja, car- gue inmediatamente la batería. Utilización de la luz LED Utilice la luz LED en trabajos en luga- res oscuros tales como debajo del techo para iluminar su lugar de tra- bajo. PRECAUCIÓN ●Laluz LEDesparautilizar como fuente de luz suplementaria. No uti- lice como linterna. Esto puede provocar un accidente o heridas. ●Nomire hacia laluznilaapunte directamente a sus ojos. Una exposición continua a la luz LED puede dañar sus ojos.

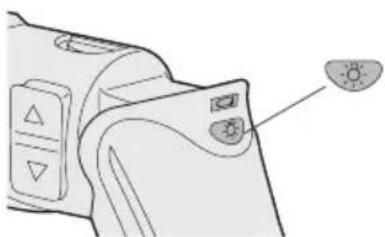

1. Presione para encender y

apagar la luz. ●Para utilizar inmediatamente la luz después de instalar la batería o después de no haber utilizado el taladro durante 5 minutos o más, EY7410(EU).indb 49 2006/09/11 15:50:45-

haga funcionar brevemente el tala- dro. ● La luz se apagará automática- mente si no utiliza el taladro durante 5 minutos. ● La luz utiliza sólo una pequeña cantidad de corriente. El uso de la luz no tiene mucho efecto en la capacidad de funcionamiento del taladro. ● El LED no puede iluminar la punta de la broca cunado se utiliza el taladroconlaconguraciónrecta.

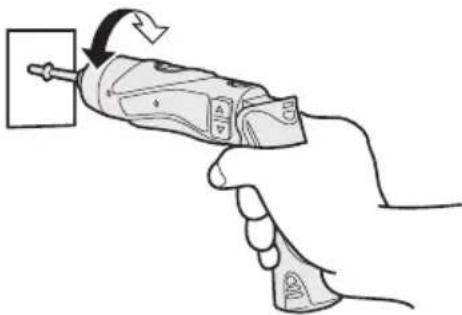

Función de bloqueo de broca Con el interruptor desconectado y la broca bloqueada, la herramienta puede utilizarse como un destornilla- dor manual – de hasta 14,7 N·m (150 kgf-cm, 130 pulg.-lbs). Hay un pequeño juego en el eje del destornillador pero esto no es un mal funcionamiento.

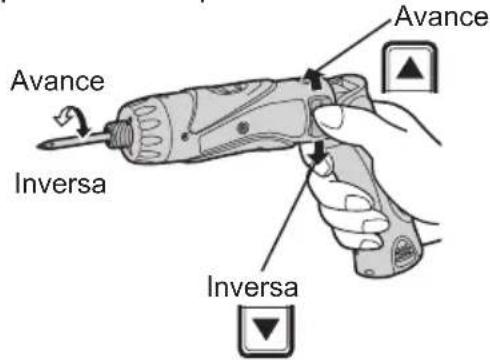

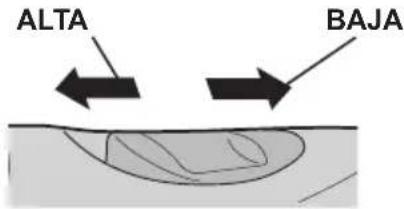

Interruptor principal (ON/OFF) Presione la parte superior del interrup- tor para una rotación en avance o la parte inferior para una rotación inversa. Avance Avance Inversa Inversa Interruptor selector de veloci- dad De acuerdo con la aplicación de esta herramienta, hay dos diferentes velocida- des de rotación. De acuerdo con el uso, seleccione la alta o baja velocidad. BAJA ALTA Selección de velocidad Torsión BAJA 200 /min (rpm) Alta ALTA 600 /min (rpm) Baja PRECAUCIÓN:

• Verifique el interruptor selector de velocidad antes de utilizar.

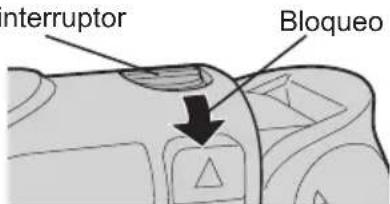

lector de velocidad cuando el inter- ruptor principal está conectado (el interruptor está en la posición ON). Bloqueo del interruptor prin- cipal Después de utilizar, ajuste el bloqueo del interruptor principal a la posición de bloqueo para evitar un funciona- miento por accidente. Bloqueo del interruptor principal Bloqueo EY7410(EU).indb 50 2006/09/11 15:50:47-

Batería (EY9L10) PRECAUCIÓN:

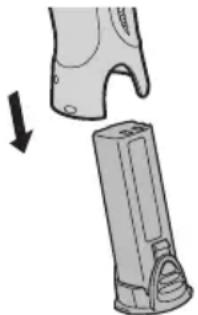

1. Desmonte la batería de la herra-

2. Cargue la batería en el cargador de

3. Una vez cargada la batería, saque

la batería del cargador y conecte en la herramienta. Desconecte el cargador de la alimen

tación eléctrica cuando no lo utilice. NOTA: Si utiliza en condiciones muy ca- lientes o frías, disminuirá la capaci

dad de funcionamiento por carga. [Batería] Para un uso adecuado de la batería Batería de Li-ión (EY9L10)

• Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin carga.

La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C (104°F). Si la batería se utiliza cuando la tem- peratura de la batería es inferior a 0°C (32°F), la herramienta puede no funcio- nar correctamente.

• Cuando no se utiliza la batería, man- téngala separada de otros objetos metá- licos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden actuar de conexión entre un terminal y el otro. Un cortocircuito entre los terminales de la batería pueden ocasionar chis- pas, quemaduras o incendios.

Cuando haga funcionar con la batería, asegúrese que el lugar de trabajo está bien ventilado. Vida útil de la batería Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva. Reciclado de la batería ATENCIÓN: Para la protección del medio am- biente y reciclado de materiales, asegúrese de que la desecha en un lugar especificado oficialmente, si hay uno en su país. [Cargador de la batería] Carga Precauciones comunes para las baterías Li-ión/Ni-Cd NOTA:

• Cuando se vaya a cargar una bate- ría fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. (De lo contrario, la batería puede no cargarse total- mente.)

Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.

• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cambiador o en nin- guna otra ocasión. PRECAUCIÓN: Para impedir el riesgo de incendio o daños del cargador de batería.

No utilice una fuente de alimentación de un generador motorizado.

No tapone los orificios de ventilación del cargador y la batería.

Desenchufe el cargador cuando no lo utilice. EY7410(EU).indb 51 2006/09/11 15:50:47-

Batería de Li-ión NOTA: Su batería no está totalmente carga- da al momento de comprarla. Asegú- rese de cargar la batería antes de utilizarla. Cargador de batería (EY0L10)

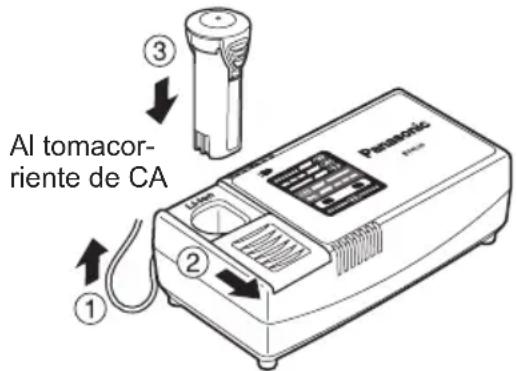

1. Enchufe el cargador en la fuente de

alimentación de CA. NOTA: Se pueden producir chispas cuando se inserta el enchufe en la alimen- tación eléctrica de CA pero este no es un problema en términos de seguridad.

2. Deslice la cubierta del enchufe de

cargador para que pueda colocar la batería Li-ión. ●Verifiquequelacubiertaestáfirme

mente bloqueada en su lugar.

3. Meta firmemente la batería en el carga-

4. La luz indicadora de carga perma-

necerá encendida durante la carga. Cuando haya terminado la carga, se accionará automáticamente un con

mutador electrónico interno para impe- dir cualquier sobrecarga.

No podrá cargar la batería si ésta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho). La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automática- mente.

La luz de carga (verde) destellará lentamente cuando la batería se haya cargado a un 80%.

Cuando se completa la carga, la luz de carga empezará a destellar rápida- mente en color verde.

7. Si la temperatura de la batería es de

0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal. Incluso cuando la batería esté comple- tamente cargada, tendrá aproximada- mente 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.

Si la luz de carga no se enciende in- mediatamente después de enchufar el cargador o si la luz de carga no empie- za a destellar rápidamente en verde después del tiempo de carga normal, consulte con un concesionario auto- rizado.

9. Si se vuelve a colocar una batería

totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos minutos, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado. Batería Ni-Cd NOTA: Cargue una nueva batería, o una batería que no haya sido utilizado durante mucho tiempo durante 24 horas seguidas para que la batería se cargue totalmente. Cargador de batería (EY0L10)

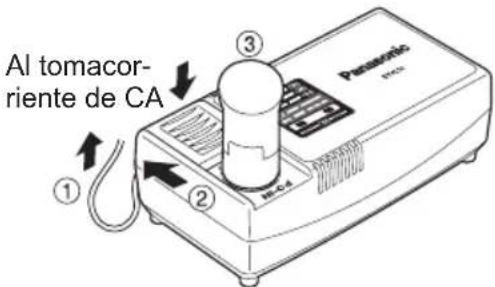

1. Enchufe el cargador en la fuente de

alimentación de CA. NOTA: Se pueden producir chispas cuando se inserta el enchufe en la alimen- tación eléctrica de CA pero este no es un problema en términos de seguridad.

2. Deslice la cubierta del enchufe de

cargador de batería para que pueda colocar la batería de Ni-Cd. ●Verifiquequela cubiertaestáfirme- mente bloqueada en su lugar.

3. Meta firmemente la batería en el carga-

4. La luz indicadora de carga permane-

cerá encendida durante la carga. Cuando haya terminado la carga, se accionará automáticamente un con

mutador electrónico interno para impedir cualquier sobrecarga.

No podrá cargar la batería si ésta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho). La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.

Cuando se completa la carga, la luz de carga empezará a destellar rápida- mente en color verde.

Si la lámpara de carga no se enciende inmediatamente después de enchu- far el cargador, o si después del tiem- po de carga estándar, la lámpara no se apaga, consulte con un distribuidor autorizado.

7. Si se vuelve a colocar una batería

totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos minutos, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

INDICACIÓN DE LA LÁMPARA

Se enciende en verde Se ha enchufado el cargador en la fuente de alimentación de CA. Está preparado para cargar. Destella rápidamente en verde La carga ha sido completada. (Carga completa.) Destella en verde La batería se cargó en aproximadamente 80%. (Carga utilizable sólo Li-ión) Se enciende en verde Ahora cargando. Se enciende en naranja La batería está fría. La batería se esta cargando lentamente para reducir la carga de la batería. (sólo Li-ión) Destella en naranja La batería está caliente. La carga comenzará cuando baje la temperatura de la batería. Luz de estado de carga Aparecerá Izquierda: verde Derecha: naranja. Destellan rápidamente en naranja y verde No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería. Si la temperatura de la batería es de –10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando sube la temperatura de la batería (sólo Li-ión). EY7410(EU).indb 53 2006/09/11 15:50:49-

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares) La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente.Si desecha el producto correctamente, estará contribuyendo a pre-servar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos. Para empresas de la Unión Europea Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente. Información sobre la eliminación en otros países no per- tenecientes a la Unión Europea Este símbolo sólo es válido en la Unión Europea.Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación. III . MANTENIMIENTO Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.

. ACCESORIOS Utilice sólo brocas adecuadas al tamaño del portabrocas. EY7410(EU).indb 54 2006/09/11 15:50:49-

. ESPECIFICACIONES UNIDAD PRINCIPAL Modelo EY7410CapacidadDesatornil- lado Tornillo de máquina M2,5 - M5Tornillo de madera ø 3,8 x 38 mm (5/32" x 1-29/64" Taladrado Para metal ø 5 mm (13/64") spc t = 1,6 mmMotor 3,6 V CCSin velocidad de cargaBAJA: 200/min (rpm)ALTA: 600/min (rpm)Torsión máximaBAJO: 4,4 N·m (45 kgf-cm, 39 pulg.-lbs)ALTO: 1,5 N·m (15 kgf-cm, 13 pulg.-lbs)Torsión de embargue máxima 3,0 N·m (30 kgf-cm, 26 pulg.-lbs)Longitud total 276 mm (10-55/64" Peso (con batería) 0,5 kg (1,1 lbs) BATERÍA Modelo EY9L10Batería de almacenaje Batería Li-iónTensión de batería 3,6 V CC (3,6 V x 1 celda)Capacidad 1,5 Ah

Modelo EY0L10Peso 0,6 kg (1,3 lbs)RégimenVealaplacadeespecicaconesenlaparteinferiordel cargador.Tiempo de carga2,4 V3,6 V1,2 AhEY902115 min.EY902515 min.1,5 AhEY9L10Utilizable: 15 min.Completa: 30 min. NOTA:
