BRUGSANVISNING EY7410 PANASONIC

Ledningsfri bor og skrutrækker

Gennemlæsienne betjeningsvejledning forbrugen og gem den til fremtidig brug.

Laes hæftet med "Sikkerhedsinstruktioner" samt det følgende for brug.

I. EKSTRA SIKKERHEDSREGLER

1) Brug horeværn, narr værktøjet anwendes i længere tid.

Laengere tids udsættelse for stoj af høj intensitet kan.fore til horeskader.

2) Vær opmaerk som pa, at dette værk -tj altid er klar til at kinne betjenes, da det ikke skal saettes i en stikkontakt.
3) När der skrues eller bores ind i vægge, gulve el.lign., kan man stød pa strømforende ledninger. BERØR IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE FORR Este METALDELE PAVERKTØJET! Hold kun værktøjet i plastichandtaget for at forbindre elektrisk stød, hvis du skulle skrue uller bore ind i en strømforende ledning.
4) Hvis bitset sætter sig fast, skal det straks afbrydes med triggeren for at forbindre overbelastning, som kan øve skade på batteripakningen eller motoren.

Anvend baglæns rotation til at løsne bor, der har sat sig fast.

5) Under opladning kan det ske, at op - laderen bliver en smule varm. Dette er normalt. Lad ikke batteriet sidde i opladeren i mere end 24 timer, after at opladningen er færDIG.

Symbol	Betydning
V	Volt
---	Jævnstrøm
no	Ubelastet hastighed
.../min	Omdrejninger eller slag pr. minut
Ah	Batteripakningens elektriske kapacitet
	Kun rotation
	Læs brugsvejledningen inden brug
	Kun til independørs brug

II. SAMLING OG ANVENDELS

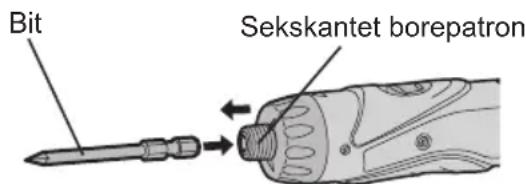

• Sekskantet borepatron

Montering af bitsene BEMAERK:

När borebitsene monteres eller afmon- teres, skal batteripakningen tages ud af forbindelse med værktog og laseknappen skal sættes i den LASTe stilling.

1. Tag fat i manchetten på borepatronen til hurtig tilslutning og træk den ud fra drevet.
2. Sæt bitset ind i borepatronen. Slip manchetten.
3. Manchetten vil gå tilbage til udgangs-stillingen, nar den slippes.
4. Traek i bitset for at sikre dig, at det ikke kommer ud.
5. For atage bitset ud, skal man trække manchetten ud pa samme ma de.

9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4")

Koblingshandtag (Indstilling af koblingsmoment)

Saat stramningsmomentet til en af de 21 mulige indstillinger, som er veleg - net til arbejdet. Der er et interval pa omkring 0,13 N·m (1,3 kfg-cm aller 1,1 in-lbs) mellem trinene.

FORSIGTIG:

Test indstillingen inden den faktiske operation.

Saat skalaen til dette mærke.

Reference for justering af moment

Indstilling	Moment Brug
1	Cirka: 0,29 N·m (3,0 kgf-cm eller 2,6 in-lbs)	Til iskruning af skruer
5	Cirka: 0,82 N·m (8,4 kgf-cm eller 7,3 in-lbs)
9	Cirka: 1,35 N·m (13,8 kgf-cm eller 12,0 in-lbs)
13	Cirka: 1,88 N·m (19,2 kgf-cm eller 16,6 in-lbs)
17	Cirka: 2,41 N·m (24,6 kgf-cm eller 21,3 in-lbs)
21	Cirka: 2,94 N·m (30,0 kgf-cm eller 26,0 in-lbs)
	Cirka: 4,4 N·m (45,0 kgf-cm eller 39,0 in-lbs)	Til kraftig iskruning af skruer og boring

• Ved anvendelse på hj hastighed, skal koblingen sættes til 10 eller derunder. (Driften stopper ved det maksimale moment på 1,5 N·m (15 kgf-cm), nag skalaen er højere).
  Den automatiske afbryderfungtion kan blive ubrugelig ved anvendelse med hojere koblingsindstillinger, nar batterieffekten er blevet svag. I dette tilfaelde skal batteriet opladesigen.

BEMAERK:

Tabellen er kun til referencebrug. Indstillingen af stramningsmomentet kan variere after materiale, typen af

skruer o. lign. Test den venligst under dine egne forhold inden brug.

Advarselslampe for lav batterieffekt

Fra (normal anvendelse)

Blinker (ingen opladning) Batteribeskyttelsesfunktionen er aktiveret

Ekstrem (fuld) afladning af Li-ion batterier vil afkorte deres levetid betragteligt. Skruetraekkeren er udstyret med en batteribeskyttelsesfunktion til forbinding af ekstrem afladning af batteripakningen.

• Batterieskyttelsesfunktionen akti veres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at adverselslampen for lav batteriefekt begynder at blinke.
• Hvis du bemaerker, at advarselslampen for lav batterieffekt blinker, skaldu straks oplade batteripakningen.

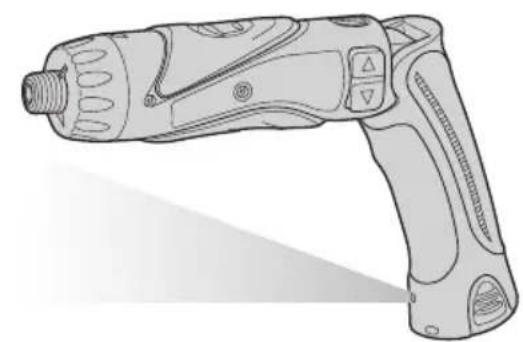

Anvend LED-Iyset ved arbejde pa mørke steder, som for eksempel pa loftet, for at belyse arbejdsområdet.

FORSIGTIG

• LED-lyset er beregnet til brug som supplerende lyskilde. Anvend det ikke som erstatning for en lommelygte. Dette kan.fore til en ulykke eller tilskadekomst.

• Lad vare med at se ind i lyset ellre rette det direkte mod ojnene. Uafbrudt udsættelse for LED-Iyset kan fere til ojenskader.

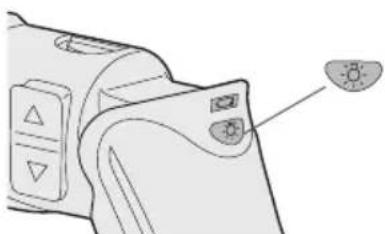

• Tryk pà for at slukke/tænde lyset.

Lad boret kore kort, hvis anvende lyset umiddelbart after pamontering af batteripakningen aller after at boret不信 har varet anvendt i 5 minutter aller mere.

• Lyset vil automatisk slukke, hvis boret ikke har vaeret anvendt i 5 minutter.
• Lyset forbruger meget lidt strøm. Anvendelse af lyset har en meget ubetydelig indflydelse pa kapaciteten af boret.
  LED-lyset er ikke i stand til at belyse spidsen af bitset, nar boret anwendes i lige stilling.

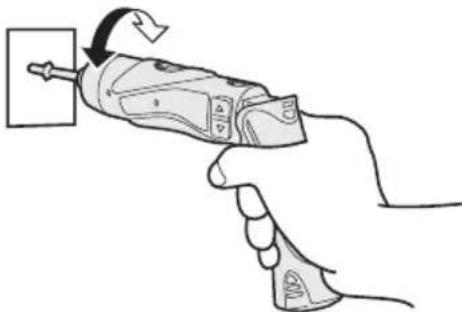

Bitlasefungtion

Med afbryderen deaktiveret og boret lax pa plads kan værkstoget anvendessom en manuel skruetrækker - op til 14,7 N·m (150 kgf-cm, 130 in-lbs). Der vil vaere en smule slor i drivakslen, men det er normalt.

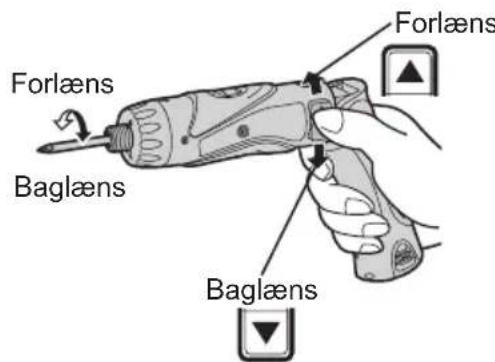

- Hovedafbryder (TIL/FRA)

Tryk pa den overste halvdel af afbryderen for at opna forlaens rotation og pa den nederste halvdel for at opna baglens rotation.

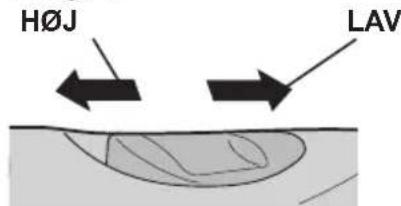

- Hastighedsvælger

Dette værktøj betjener sig af to forskellige rotationshastigheder. Afhængigt af anvendelsen, kan enten høj eller lav hastighed vælges.

Valg af hastighed Moment

LAV 200 /min (omdr./min) HoJ

HØJ 600 /min (omdr./min) Lav

FORSIGTIG:

• Kontroller hastighedsvaelgeren inden brug.
• Anvend ikke hastighedsvælgeren, mens hovedafbryderen er aktiveret (i ON-stilling).

Hovedafbryderlås

After brugen skal hovedafbryderlase n sættes i last stilling for at forbindre utilsigtet anvendelse.

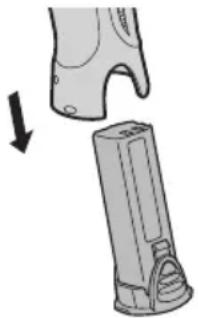

- Batteripakning (EY9L10) Forsigtig:

1. Fjern batteripakningen fra værktøjet.
2. Oplad batteripakningen med batteriopladeren.
3. Fjern batteripakningen fra opladeren, nar opladningen er ferdig, og slut den til værktøjet.

Tag opladeren ud af forbindelse med strømkilden, nar den ikke anvendes.

BEMAKER:

Anvendelse under ekstremt varme ell er kolde forhold vil reducere brugskapaciteten pr. opladning

[Batteripakning]

Korrekt brug af batteripakningen

Li-ion batteripakning (EY9L10)

Opbevar Li-ion batteripakningen after brugen Eden at oplade den, saledes at optimal batterilevetid opnas.
- Det omgivende temperaturomräge er mellem 0^ (32^) og 40^ (104^) . Hvis batteripakken anvendes, nar batteritemperaturen er under 0^ (32^) , kan der opsta problemer i værktjets Funktion.
- Når batteriet ikke anvendes, skal det holdsøp god afstand af andre metalgenstande som for eksempel papirclips, ønnter, øgler, øm, skruer og andre mindfulness metalgenstande, som kan forårsage en tilslutning fra en ter-. minal til en,anden.

Kortslutning af batteriterimalerne kan frembringe gnister, forbrændinger erler ildebrand.

Nar du anvender batteripakningen, skal du sorge for, at arbejdsstedet er velventileret.

Batteripakningens levetid

De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort after opladningen, skal batteripakningen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indleveredem til et sted, der er godkendt af myndighederne, hvis et sändant forefindes i dit land.

[Batterioplader]

Opladning

Almindelige sikkerhedsforskrifter for Li-ion/Ni-Cd batteripakning

BEMAERK:

• Nár man vil oplade en kold batteripakning (under 0^ (32^) ) i et varmt rum, sa anbring batteripakningen i rummet mindst en time, sa dens temperatur kan komme pa niveau med rummets, inden den oplades. (I modsat fald er det ikke sikkert, at batteripakningen vil blive helt oplatet.)
  Lad opladeren kole ned ved genopladning af flere end to batteripakninger after hinanden.
• Sæt ikke fingre ind i kontaktab-ningen, narr ladeaggreatet holdes i haenderne eller flyttes.

FORSIGTIG:

Forebyggelse af risiko for brand ellerskade pa batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse,\ när den ikke skal anvendes.

Li-ion batteripakning

BEMAERK:

Batteripakningen er/DDke fuldt opla- det pa kobsidspunktet. Sorg for at oplade batteriet for brugen.

Batteriplader (EY0L10)

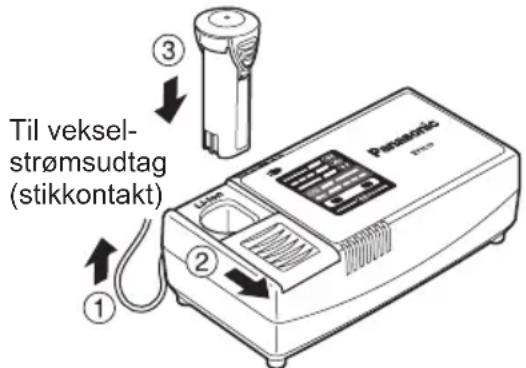

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMAERK:

Der kan opsta gnister, nar stikket saettes i stikkontakten, men dette er nikke noget sikkerhedsproblem.

1. Skyd batteridokdaekslet tilbage, sa det er muligt at sætte li-ion batteripakningen i.

2. Verificer, at dækslet er last forsvar-ligt på plads.

3. Sæt batteripakningen helt ind i opladeren.

1. Under opladningen vil opladelampen lyse.

När opladningen er aflsuttet, vil en indre elektronisk omskifter automatisk udloses til forbinding af overpladning.

• Opladningen starter称之, hvis batteri-pakningen er varm (for eksempel, umiddelbart after ekstra svær betjen-ing.)

Den orangefarvede lampe blinker, indtil batteriet er kølet af.

Opladningen begynder straks derefter.

1. Opladelampen (grøn) blinker langsomt, nar batteriet er omkring 80% oplatet.

2. När opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.

3. Hvis temperaturen af batteripakningen er OK ellerindre, vil det tage laenge re at oplade batteripakningen welt, sammenlignet med standardopladetiden. Sely hvis batteriet er fuldt oplatet, vil det have omkring 50% af effekten i et fuldt oplatet batteri ved normal brugs temperatur.

4. Hvis driftslampen ikkeændes straks, after at opladeren er sat i forbindelse, eller hvis opladelampen after standardopladetiden ikke blinker hurtigt i

gront, skal du rädfore dig med en autoriseret forhandler.

1. Hvis en fuldt oplatet batteripakning saettes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er aflsuttet.

Ni-Cd batteripakning

BEMAERK:

Oplad en nyt batteripakning, aller en batteripakning, der icke har varet anvendt i laengere tid, i ca. 24 timer, sa batteriet oplades helt.

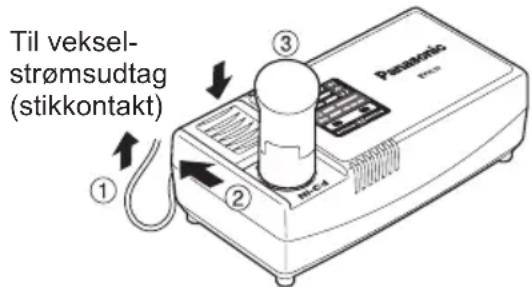

Batterioplader (EY0L10)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMAERK:

Der kan opsta gnister, nar stikket saettes i stikkontakten, men dette er ikke noget sikkerhedssproblem.

1. Skyd batteridokdaekslet tilbage, sa det er muligt at sætte Ni-Cd-batteriet i.
2. Verificer, at dækslet er låst forsvarligt på plads.
3. Sæt batteripakningen helt ind i opladeren.

1. Under opladningen vil opladelampen lyse.

Nar opladningen er aflsuttet, vil en indre elektronisk omskifter automatisk udloses til forhindring af overpladning.

• Opladningen starter称之, hvis batteri-pakningen er varm (for eksempel, umiddelbart after ekstra svær betjen-ing.)

Den orangefarve de lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.

1. När opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.

2. Hvis opladelampen ikke tænder straks after at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker after en standardopladning, SSEt havendelse til en autoriseret forhandler.

3. Hvis en fuldt opladet batteripakning saettes ind i opladeren ingen, vil opladelampen begynde at lyse. After nogle minutter vil opladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

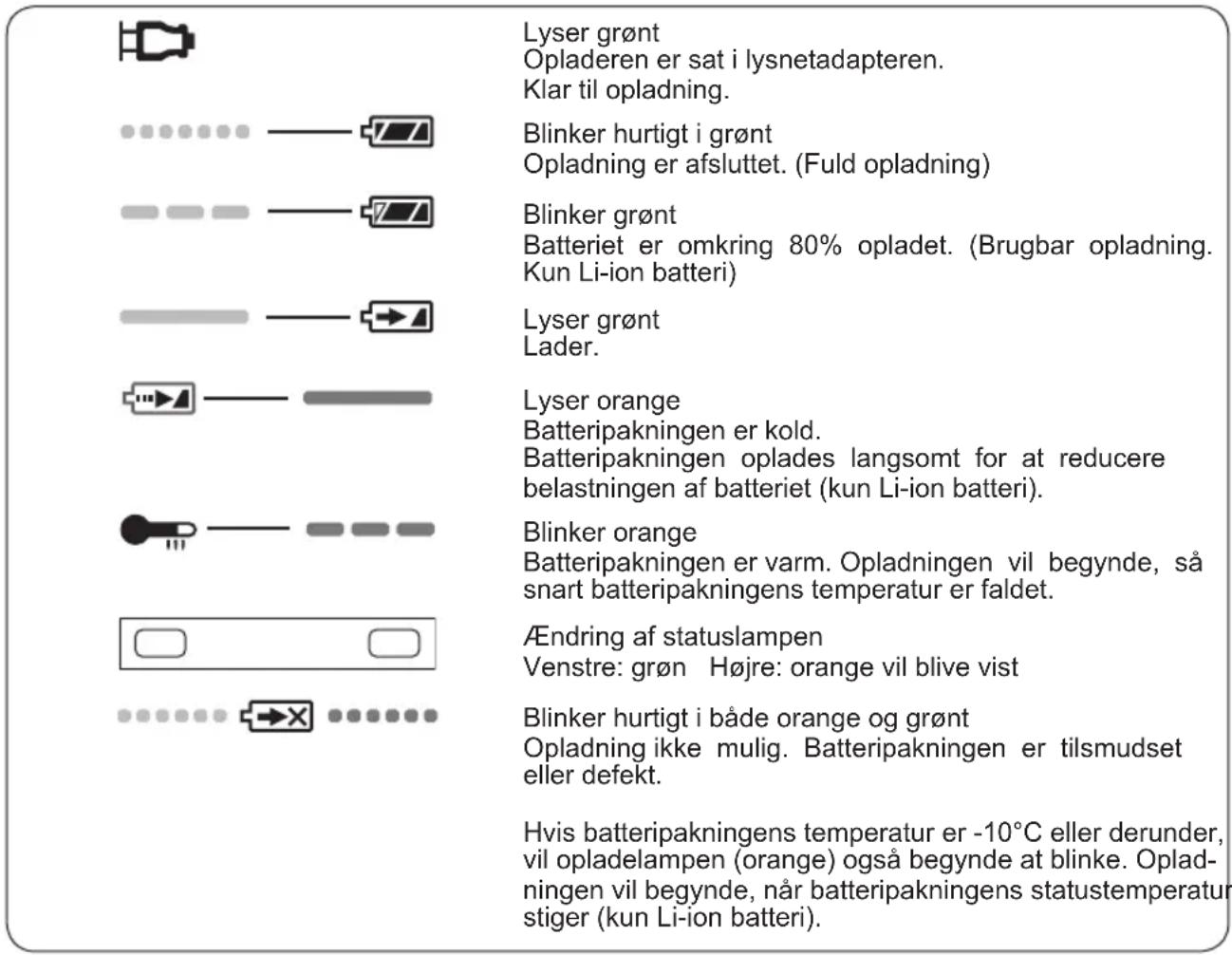

LAMPEINDIKERINGER

Oplysninger til brugerne om afhændelse af elektriske apparater og elektronisk udstyr (private husholdninger)

Nárprodukter og/eller medfølgende dokumenter indeholder dette symbol, betyder det, at elektriske apparater og elektronisk udstyr ikke smides ud sammen med det almindelige husholdningsaffald.

For at sikre en korrekt behandling, indsamling og genbrug, skal du aflevereppe produkter pa dertil indrette indsamlingssteder, hvor de vil blive modtaget utden ekstra omkostninger. I nogle lande er der ogsa mulighed for, at du kan indlevere dine produkter hos den lokale forhandler, hvis du kober et nyt og tilsvarende produit.

Hvis du afhaender dette produit på korrekt vis, vil du vare med at

spare på de værdifulde naturlige råstoffer og forhindre eventuelle negative pavirkninger på folkesundheden og miljøet, hvilket ellers kinne blive følgerne af en forkert handtering af affaldet. Kontakt de lokale myndigheder for at fö yderligere oplysninger om, hvor du kan finden det nærmesto indsamlingssted.

I visse lande vil en forkert afhendelse af affaldet medfore en bodestraf i henhold til de gaelende bestemmelier pa omraret.

Professionelle brugere i EU

Hvis du ønsker at smide elektriske apparater uller elektronisk udstyr ud, skal du kontakte din forhandler uller leverandør for at fayderligere oplysninger.

Oplysninger om afhændelse i lande.uden for EU

Dette symbol er kun gyldigt i EU.

Hvis du onionsker at afhende dette produit, skal du rette henvendelse til de lokale myndigheder aller din forhandler. Her kan du fø oplysninger om, hvordan du bedstkommen af med produitet.

III. VEDLIGEHOLDELS

Brug kun er tør, blød klud til at tøre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige oplosningsmidler til rengøringen.

IV. TILBEHØR

Anvend kun bits, som passer til storrelsen af borpatronen.

V. TEKNISKE SPECifikATIONER

HOVEDENHED

Model EY7410
Kapacitet	Iskruning af skruer	Maskinskrue M2,5 - Træskrue ø 3,8 x 38 mm (5/32 " x 1-29/64")
	Boring Til metalø 5 mm (13/64)	") spc t = 1,6 mm
Motor 3,6 V DC
Ubelastet hastighed		LAV: 200/min (omdr./min)
		HØJ: 600/min (omdr./min)
Maks. drejningsmoment		LAV: 4,4 N·m (45 kgf-cm, 39 in-lbs) HØJ: 1,5 N·m (15 kgf-cm, 13 in-lbs)
Maks. koblingsmoment 3,0 N·m		(30 kgf-cm, 26 in-lbs)
Laengde i alt 276 mm (10-55/64)		")
Vægt (med batteripakning) 0,5 kg (1,1 lbs)

BATTERIPAKNING

Model EY9L10
Opbevaringsbatteri Li-ion batteri
Batterispænding 3,6 V DC (3,6 V x 1 celler)
Kapacitet 1,5 Ah

BATTERIOPLADER

Model EY0L10
Vægt		0,6 kg (1,3 lbs)
Mærkedata		Se mærkepladen på undersiden af opladeren.
Opladningstid		2,4 V	3,6 V
	1,2 Ah	EY9021	EY9025
		15 min.	15 min.
	1,5 Ah		EY9L10
			Brugbar: 15 min.
			Fuld: 30 min.

BEMAERK:

• Se mærkaten på opladeren eller det sidste nye almindelige katalog angående, hvilke batteripakninger, der kan anvendes med这部分 oplader. Instruktionsmærkaten på batteripakningerne viser och den anvendelige oplader.
