GEBRUIKSAANWIJZING OTD 28111 OK

Bedankt voor uw aankoop van dit ok. product. Lees deze gebruiksaanwijzing zorgvuldig door en bewaar deze voor toekomstige raadpleging.

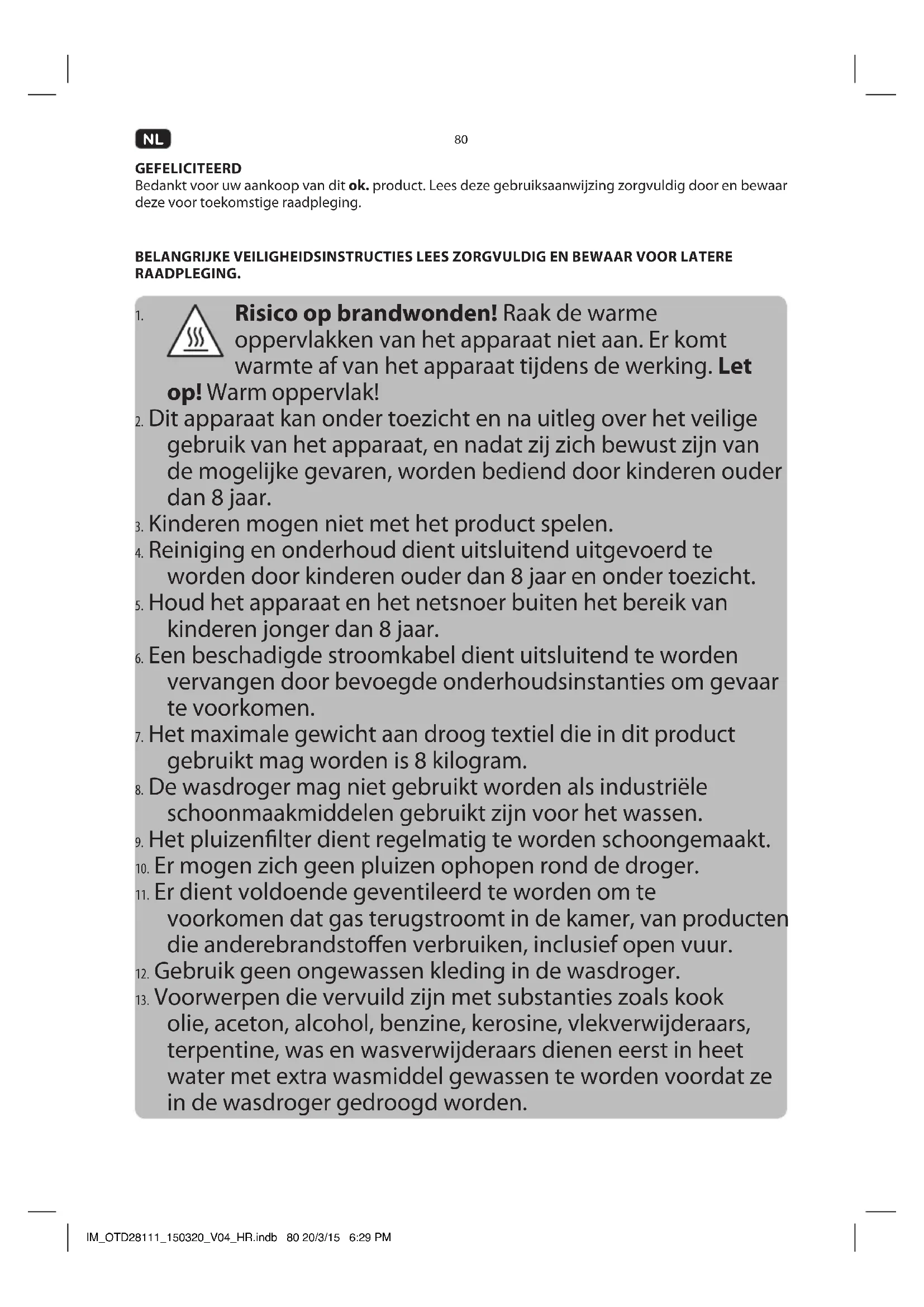

BELANGRIJKE VEILIGHEIDSINSTRUCTIES LEES ZORGVULDIG EN BEWAAR VOOR LATERE RAADPLEGING.

1. Risico op brandwonden! Raak de warme oppervlakken van het apparaat Niet aan. Er komt warmte af van het apparaatijdens de werkinq. Let op! Warm oppervlak!

2. Dit apparaat kan onder toezicht en na uitleg over het veilige gebruik van het apparaat, en nadat zich zich bewust� van de mogelijkke gezaren, worden bediend door kinderen ouder dan 8aar.

3. Kinderen mogen nicht met het product spelen.
4. Reiniging en onderhoud dient uitsluitend uitgevoerd te worden door kinderen ouder dan 8aar en onder toezicht.
5. Houd het apparaat en het netsnoer buiten het bereik van kinderenjonger dan 8aar.
6. Een beschadigde stroomkabel dient uitsluitend te worden verrangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.
7. Het maximale gewicht aan droog textiel die in dit product gebruikt mag worden is 8 kilogram.
8. De wasdroger mag nicht gebruikt worden als industrielle schoonmaakmiddelen gebruikt zichn voor het wassen.
9. Het pluizenfilter dient regelmatig te worden schoongemaakt.
10. Er mogen zich geen pluizen ophopen rond de droger.
11. Er dient voldoende geventileerd te worden om te voorkomen dat gas terugstroomt in de kamer, van producten die anderebrandstoffen verbruiken, inclusief open vuur.
12. Gebruik geen ongewassen kleding in de wasdroger.

13. Voorwerpen die verruild zich met substanties zoals kook olie, aceton, alcohol, benzine, kerosine, vlekverwijderaars, terpentine, was en wasverwijderaars dienen eerst in het water met extra wasmiddel gewassen te worden voordat ze in de wasdroger gedroogd worden.

14. Voorwerpen zoals schuimrubber (latex schuim), douchekapjes, waterdichte stoffen, voorwerpen met een rubber coating en kleding of kussens waar schuimrubber in zit verwerkt, moeten Niet gedroogd worden in de wasdroger.

15. Wasverzachters, of soortgelijke producten diene volgens de aanwijzingen gebruikt te worden.
16. Het LASTDEEL van de droogcylus gebeurt zonder warmte (afkoelcylus) om ervoor te zorgen dat de voorwerpen op een temperatuur komen die ze Niet beschadigt.
17. Verwijder alle voorwerpen uit de zakken, zoals aanstekers en lucifers.
18. WAARSCHUWING: stop een wasdroger nooit voor het eind van de droogcyclus, tenzij alle voorwerpen er snel uitgehaald en uitgespreid worden zodate de warmte verspreid worden.
19. Kinderenjonger dan 3aar dienenuit de buurt gehonden te worden,tenzijze continue ondertoezichtstaan.
20. De uitvoerwarmte dient nicht in een afvoerbuis te worden afgevoerd die ook worden gezruikt voor uitlaatgassen van gasverbrandende of andere brandstof verbrandende apparaten.
21. Het apparaat mag nicht darüber een afsluitbare deur geplaatst worden, een schuifdeur of een deur met het scharnier aan de andere kant dan die waar de wasdroger staat. Op zodanige wijze dat het volledig openen van de deur van de wasdroger Niet möglichk is.
22. Voor apparaten met de ventilatieopengingen in de basis:DEXMogen Niet door een tapijt worden belemmerd.
23. Volg de aanwijzingen in het hoofdstuk Reiniging en zorg.
24. WAARSCHUWING: Zorg ervoor dat het apparaat uitstaat voordat u de lampervangt, om elektrische schokken te voorkomen.

NL

82

1. Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, inRCT. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het apparaat.
2. Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico's op gevaar.
3. Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
4. Dompel de elektrische onderdelen van het apparaat nooit onder waterijdens het reinigen of de bediening. Houd het apparaat nooit onder stromend water.
5. Probeer onder geen bedding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zich te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geauthoriseerde servicedienst.
6. De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparatus.
7. Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.
8. Houd dit apparaat, met inbegrip van de stroomkabel en de stekker,uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducende apparaten/ voorwerpen.
9. Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
10. Koppel het apparaat los van het voedingsnet als het apparaat Niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.
11. Gebruik dit apparaat uitsluitend op drogeplaatsen en binnen, Niet geschikt voor gebruik buiten.
12. Gebruik het apparaat nooit in de buurt van en stel het nooit bloot aan:
13. direct zonlicht en stof;
14. open vuur (open haard, grill, kaarsen), water (opspattend water, vazen, vijvers, badkuip) of hoge mate van vochtigheid.
15. Dit product is nicht geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.

GEBRIKEN VOOR

Dit product is ontworpen voor het drogen van kleding en textiel. Elk ander gebruik kan tot schade aan het product of tot letsel leiden. Dit product is alleen voor huishoudelijk gebruik, en Niet voor commercieel gebruik geschikt.

ONDERDELEN

A. Programmakeuze knop
B. Tijdknop (Zeit)
C. Vertragingknop (Startvorwahl)
D. Status indicator
E. Start/Pause(Start/Pauze) knop
F. Scherm
G. Anti-kreuk knop (Knitterschutz)
H. Fijn knop (Schonen)
I. Aan/Uitknop (Ein/Aus)
J. Condensatie waterreservoir
K. Trommel
L. Stroomsnoer met stekker
M. Pluizenfilter
N. Serviceluik luchtcondensator
O. Instelbare voetjes
P. Condensatewater afvoer aansluiting
Q. Serviceluik luchtinlaat
R. Deur met raam
S. Naar binnenvallende handgreep
T. Bedieningspaneel

• Verwijder het apparaat en de accessoires voorzichtiguit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opsslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijk bepalingen te doeon. Voor vragen over de correcte wijze van afvalverwerking, kutu contact opnemen met uw lokale afvalverwerkingscentrum.
• Controller de inhoud van de verpakking opCompletheid en schade. Indien de inhoud incompletet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.
• Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking hebft verwijderd.

INSTALLATION

Opmerking: De wasdroger is uitergerust met een stroomsoer en een stekker. Zorg er voor deplaatsing voor, dat het stopcontact op de juistplaats zit.

Houd rekening met de afmetingen van het product bijplaatsing en installmentie.

1 Plaats de wasdroger op een vlokke, horizontale en stabiele ondergrond. Voor het waterpas zieten,. kuren de instelbare voetjes in- of uitgeschroefd worden.
2 De wasdroger kan op de afvoer worden aangesloten.

1. Trek de slang maar beneden.
2. Sluit uw afvoerslang aan op de aansluiting.
3. Hang het andere einde in een goatsteen. Houd rekening met de max. hoogte van de uitgang van de afvoerslang.

Opmerking:

Als een externe afvoerslang worden gebruikt, dan hoeft het condensatie waterreservoir Niet meer geleegd te worden.

Een geschikte slanghouser en afvoerslang zich als optionele accessoires te verkrijgen.

3 Sluit de stekker van het apparaat op een geschikt stopcontact aan.

NL

84

VOORBEREIDEN

Voordat u gaat drogen, centrifugeer de was dan eerst goed in de wasmachine. Een hoge centrifugesnelheid kan de droogtijd verkorten en het energieverbruik beperken.
Voor een gelijkmatig droog resultaat dient u de was eerst op stofype en droogprogramma te sorteren.
Voor het drogen dienen alle ritsen, haken, oogjes gesloten te worden en knopen en riempjes etc... vastgemaakt te worden.
- Droog de kleding Niet teveel, want dit kan eenvoudig kreukels of krimp veroorzaken.
- Droog geen artikelen waar rubber inzit, of soortgelijke elastische materiaalen zoals regenjassen, fietshoezen en veren producten.
- De deur kan alleen geopend worden als het programma van de droger is afgelopen. Open de deur Niet voordat het programma is afgerond, u kunt zich verbranden door stoom of hete oppervlakken.
- Reinig het pluizenfilter en leeg het reservoir na ieder gebruik om het toenemen van de droogtijd en energieverbruik te voorkomen.
- Droog kleding Niet nadat ze uit de stomerij zich gekomen.
Houd rekening met de onderstaande gewichtreferenties:

Jassen: ondeveer 800 g	Jasjes: ondeveer 800 g in katoen	Spijkerbroeken: ondeveer 800 g	Badhandoeken: ondeveer 900 g in katoen
Enkele Lakens: ondeveer 600 g in katoen	Werkkleding, boven en onder: ondeveer 1120 g in katoen	Pyjama's: ondeveer 200 g	Overhemden: ondeveer 300 g in katoen
Hemden: ondeveer 180 g in katoen	Ondergoed: ondeveer 70 g in katoen	Sokken: ondeveer 30 g in gemengd materiaal

GEBRUIK

Kleding drogen

4 Volg voor het drogen van kleding de instructies hieronder:

1. Open de deur, vul de trommel met uw kleding en sluit de deur.
   Opmerking: De trommel worden verlicht als de deur is geopend. Deze functie maakt het vullen en leeghalen van trommel gemakkelijker.
2. Schakel het apparaat in met de AAN/UIT knop (Ein/Aus).
3. Kies uw programma, zie de Programmatabel.
4. Kies een extra functie indien nodig, en stel dearend in.
5. Druk op de knop Start/Pause(Start/Pauze). De droger begint met het droogproces volgens de ingestelde condities.

5 Tijdens het droogproces wordt de huidige droogstatus weergegeven door de LEDlampjes van de statusindicator.

• Drogen (Schranktrocken), Strijken (Bugeltrocken), Normaal (Normal) en Luchten (Luften) De overgeblevenijd REMAIN wordt op het scherm getoond.

6 Als het drogen klaar is dan wordt op het scherm getoond.

Let op! De deur kan alleen worden geopend als het apparaat Niet werkt, bijv. nadat het droogproces is afgerond. Probeer Niet de deur te openen als het apparaat nog werkt, om brandwonden door hare stoom of hare oppervlakken te voorkomen. Er is ook mechanisch gevaar door de ronddraaiende trommel.

7 Als er geen afvoerslang voor het condensatiewater wordt gebruikt, dan dient het waterreservoir na ieder gebruik geleegd te worden.

Trek het reservoir eruit en leeg het in de goatsteen.
- Doe het reservoir terug in de droger.

Programmatabel

8 Kies een geschikt droogprogramma.

Programma		Gewicht(max)	Toepassing/Eigenschappen
Katoen (Baumwolle)	Voor katoen en gekleurde kleding gemaakt van katoen of linnen.
	Fijn (Pflegeleicht)	8,0 kg	Het drogen van katoenen kleding.Droogniveau: om op te hangen.
	Strijken(Bugeltrocken)		Het drogen van katoenen kleding.Droogniveau: om te strijken.
	Standaard (Standard)		Het drogen van katoenen kleding.Droogniveau: kastdroog.
	Kast (Schranktrocken)		Het drogen van katoenen kleding.Droogniveau: extra droog.
Synthesisch (Synthiek)	Voor Niet te strijken kleding van synthetisch en gemengd materiaal, katoen.
	Fijn (Pflegeleicht)	3,5 kg	Voor het drogen van dunne, synthetische materialen die uitgehangen of gestreken要去en worden, zoals gebreide kleding, shirts.Droogniveau: om op te hangen of te strijken.
	Standaard (Standard)		Voor het drogen van dun, synthetische materialen die Niet gestreken worden, zoals kreukvrijne overhemden, tafellinnen, babykleertjes, Sokken.Droogniveau: kastdroog
	Kast (Schranktrocken)		Voor het drogen van ditke of synthetische materialen van meerderelagen. Droogniveau: extra droog.
Cool (Kalt) 3,0 kg			Voor wollen kleding die in de machine gewassen kan worden. Het materiaal blijft los, maar is Niet droog.Haaluit de droger en hang de kleding op als het programme is afgerond.
Warm (Warm)(20 min / 30 min)		3,0 kg	Voor het timer programmá, delicate materialen gemaatkt van acrylische gezels of kleine stukken.Gebruik de tielfunctie om de Warm (Warm)ijd in te stellen.
Quick (Schneltrocken) 3,0 kg			Voor was die snel moet drogen, bijv. gemaatkt van acrylische gezels of voorkleine individuèle stukken. Ook voor het nog eens drogen.
Refresh (Auffrischen) 1,0 kg			Voor het verversen of zachtjes reinigen van textiel met commercieel verkrijgbare schoonmaakproducten.

Opmerking: Het apparaat is uitergerust met een vochtigheidsmeter die het vocht in de trommel of het apparaat meet. De resterendeijd voor het drogen worden bepaald door het gewicht van de kleding en het gemeten vochtigheidsniveau.

Deze functie is nicht actief tijdens Warm (Warm), Koel (Kalt) en Ververs (Auffrischen) modes.

ADDITIONELE FUNCTIONS Instellen van de droogtijd (Zeit)

9 Voor speciale droogprocessen, bijv. eenaarkleine kledingstukken, bijv. Sokken, kan het drogen handmatig worden ingesteld door het instellen van de droogtijd. Kies programmamode Warm (1) (Warm (1)) en stel een geschikte tijd inussen 20-60 minuten d.m.v.de knop Tijd (Zeit) (2).

Vertraagd drogen (Startvorwahl)

10 Als u het droogproces wilt uiststellen kan een vertraging worden ingesteld. Gebruik de knop Vertraging (Startvorwahl) om een vertraagde startussen 1-24 uu r op te geven. De droger begint met het droogproces nadat de ingestelde tijd verstreken is.

1. Vul de trommel met uw kleding en sluit de deur.
2. Schakel het apparaat IN met de Aan/Uitschakelaar (Ein/Aus).
3. Kies uw programma en eventueel een extra functie (bijv. Anti-Kreukel en/of Fijn).
4. Druk zoveel keer als nodig op de knop Vertraging (Startvorwahl) om de vertraging in uren in te stellen (H) die op het scherm worden getoond.
5. Druk op de knop Start/Pause (Start/Pauze). De droger worden geactiveerd and start het droogproces zodra de ingesteldeijd is verstreten.
6. Druk op de knop Start/Pause (Start/Pauze) om de timer te pauzeren. Om te annuleren drukt u op de Aan/Uitschakelaar (Ein/Aus).

11 Zodra de kinderbescherming is geactiveerd kan deze nicht worden gewijzigd. In dat geval kan de droger alleen UIT geschakeld worden door een druk op de Aan/Uitschakelaar (Ein/Aus).

1. Activering: Druk de anti-kreuk (Knitterschutz) en fijn-knappen (Schonen) tegelijkertijd langen dan 3 seconden in. Op het scherm worden kinderbescherming getoond (Kindersicherung).
2. De-activering: Druk de anti-kreuk (Knitterschutz) en fjn-knoppen (Schonen) tegelijkertijd langer dan 3 seconden in. De informatatie over kinderbescherming (Kindersicherung) verdwijnt van het scherm.

Anti-kreukfunctie (Knitterschutz)

12 Deze functie worden gebruikt om het aantal kreukels na het droogproces te verminderen. De standaardijd voor deze functie is 30 minutes of 120 minutes (gekozen). De trommel draait af en toe zodat zich minder kreukels vormen.

• Druk de Anti Kreuk knop in (Knitterschutz) en het desbeteffende LED lampjelicht op.

Fijn knop (Schonen)

13 Het droogproces werkst op een lagere temperatuur om beschadiging van gevoelige kleding en textiel te voorkomen. Deze functie is Niet actief tijdens programma modes Warm (Warm), Koel (Kalt) en Ververs (Auffrischen).

• Druk op Fijn (Schonen) en het desbetreffende LED lampjelicht op.

NL

88

REINIGING EN ONDERHOUD

• Waarschuwing! Gebruikijdens het reinigen nooit oplosmiddelen, schurende materialien, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de gezondheid en+kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reiniqingsmiddelen krassen+kunnen veroorzaken op het oppervlakte/de oppervlaktes.
• Waarschuwing! Schakel de droogtrommeluit en laat deze volledig afkoelen alvorens hem schoon te make.
• Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze verwolgens volledig af. Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.

Het pluizenfilter reinigen

14 Trek het filter eruit en open het. Verwijder de pluizen en gezels met de hand. Was het filter met kraanwater zodat de resterende pluizen en deeltjes weg zijn. Opnieuw monteren doet u in de omgekeerde volgorde.

Reinigen van de luchtcondensator

De luchtcondensator dient regelmatig te worden schoongemaakt.

Waarschuwing! Leg, voordat u het serviceluiik opent wat groe kledingstukken voor en onder het luik. Een flinke hoeveelheid water kan eruit lekkern als u het luik opent.

15 Druk beiden klepjes van het luik waar beneden en open het. Trek de hendels van de afsluiter in de juiste richting om deze los te draaien. Haal de afsluiter eraf. Trek de luchtcondensator eruit. Indien nodig, reinig dan de luchtcondensator met een zachtte borstel en spoel grondig af.

Waarschuwing! Let erijdens het monteren op dat de aflsluiter goed op+zijn plaats zit, en dat hij goed gesloten is met de twee klepjes zodateer geen waterlekkage optreedit.

Luchtinlaatrooster reinigen

Controleer regelmatig of het luchtinlaatrooster aan de voorzijde Niet geblokkeerd worden door obstakels en Niet verstopt zit.

Haal het luik eruit. Zorg ervoor dat het luchtinaatrooster en het schuimrubber filter schoon zijn.

Verwijder obstakels en deeltjes indien nodig. Doe het luik wee terug.

LAMP VERVANGEN

Waarschuwing! Zorg ervoor dat het apparaat uitstaat voordat u de lamp verwangt, om elektrische schokken te voorkomen.

Let op! Voordat u het binnenlampje van de wasdroger verwangt moet deze eerste volledig zijn afgekoeld.

Haal het beschemkapje van de lamp eraf en verwijder de kapotte lamp. Doe er een neue lamp, type E14 in, en schroef de beschemkap er wee op.

Foutindicatie op het scherm en de oplossing

Volg de onderstaande tabel om de foumteldingen te begrijpen en een oplossing te vinden.

Foutmeldingen worden tijdens het gebruik op het scherm weergegeven.

Foutmelding	Reden Alarmsignal Oplossing
knippert	Waterreservoir is vol of de pomp is defect	- - Leeg het waterreservoir. • Controller de afvoer en zorg ervoor dat deze Niet verstopt is • Als de foutcode nog steeds zichtaar blijft, neem contact op met uw reparateur.
knippert	Luchtcirculatie is geblokkeerd	- - Maa het pluizenfilter schoon. • Open het serviceluik van de luchtinlaat en zorg ervoor dat het rooster en filter Niet geblokkeerd�n.
E30 Fout van het verwarmingssysteme	Als foutcode worden getoond, dan klinkter iedere 15 minutes een alarmsignal.	• Neem contact op met uw reparateur
E32 Fout in de vochtigheidssensor
E33 Fout in de temperatuursensor Voorste temperatuursensor (E33) Achterste temperatuursensor (E34)
E34

PROBLEEMOPLOSSING

Probleem Oplossing
Scherm werkt nicht · Voeding	• Controleer het vooringestelde programma • Controleer uw zekeringen
Droger start nicht · Zorg ervoor	dat de deur gesloten is • Kies het correcte programma en druk op knop Start/Pause (Start/Pauze)
Water leakage · Zet de droger	waterpas. • Controleer de luchtcondensator, afluieter en afvoer en zorg ervoor dat deze juist geinstalleererd+zijn. • Als het probleem blijft bestaan, neem dan contact op met uw reparateur.
Door opent vanzelf of kan nicht gesloten worden	• Sluit voorlichtig de deur tot deze klikt. Gooi de deur nicht hard zich. • Neem er wat kleding uit als er teveelinzit
De vochtigkeit in de ruimte neemt flink toe	• Ventileer de ruimte voldoende. • Maak het luchtinlaatrooster schoon. • Zorg ervoor dat de luchtcondensator geplaatst is.
Droogheidsniveau nicht bereikt of droogtijd te lang	• Maak het pluizenfilter en de wascondensator schoon. • Leeg het waterreservoir. • Maak de vochtigkeitssensoren schoon. • Gebruik het volgende hogere droogprogramma of gebruik het Timerprogramma.

NL

90

SPECIFICATIE

Stroomverbruik : 2700 W

Beveiligingsklasse : I

Droogcapaciteit:8kg

Afmetingen:595x615x845mm

Lamp:E14/15W

• Dit is een Condensdroger.
  De Erp test methode is uitgevoerd volgens EN 61121:2013
• Raadpleeg de onderstaande website voor gedetailleerde technische informatie, of neem contact op met de fabrikant voor een technisch document:

www.ok-online.com

AFVAL

Behandel dit apparaat Niet als normala gemeentelijk afval. Breng het terug maar een afvalbrengpunt, dat duidelijk aangeeft dat het elektrische en elektronische apparaten recycle. Vraag uw verkoper of gemeenteaarmeer informatie.
