Producttype	Netwerkvideorecorder (NVR) voor IP-camera's
Merk	LevelOne
Model	NVR0208
Aantal kanalen	8 kanalen (volgens het model)
Voeding	Netvoedingsconnector (12V DC, adapter inbegrepen)

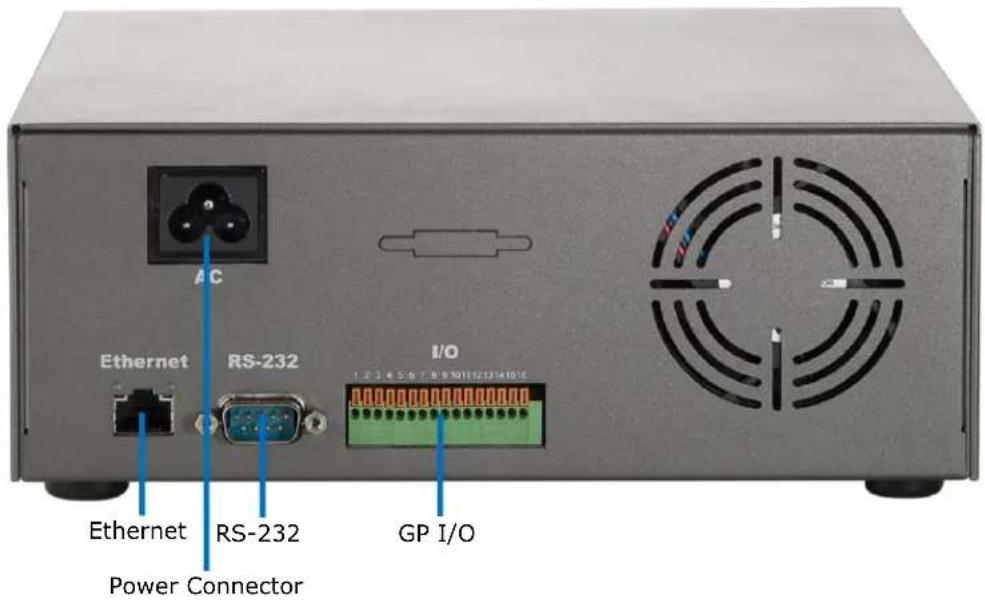

Connectiviteit	1 Ethernet-poort, 1 RS-232-poort, 1 GP I/O-poort, 2 USB-poorten
Interne opslag	2 bays voor SATA harde schijven (HDD1 en HDD2)
Maximale videoresolutie	Tot 5 MP per camera (schatting)
Videocompressie	H.264, H.265 (schatting)
Weergave	Video-uitvoer via webbrowser
Audio-ingangen/uitgangen	Audio-ondersteuning via IP-camera's

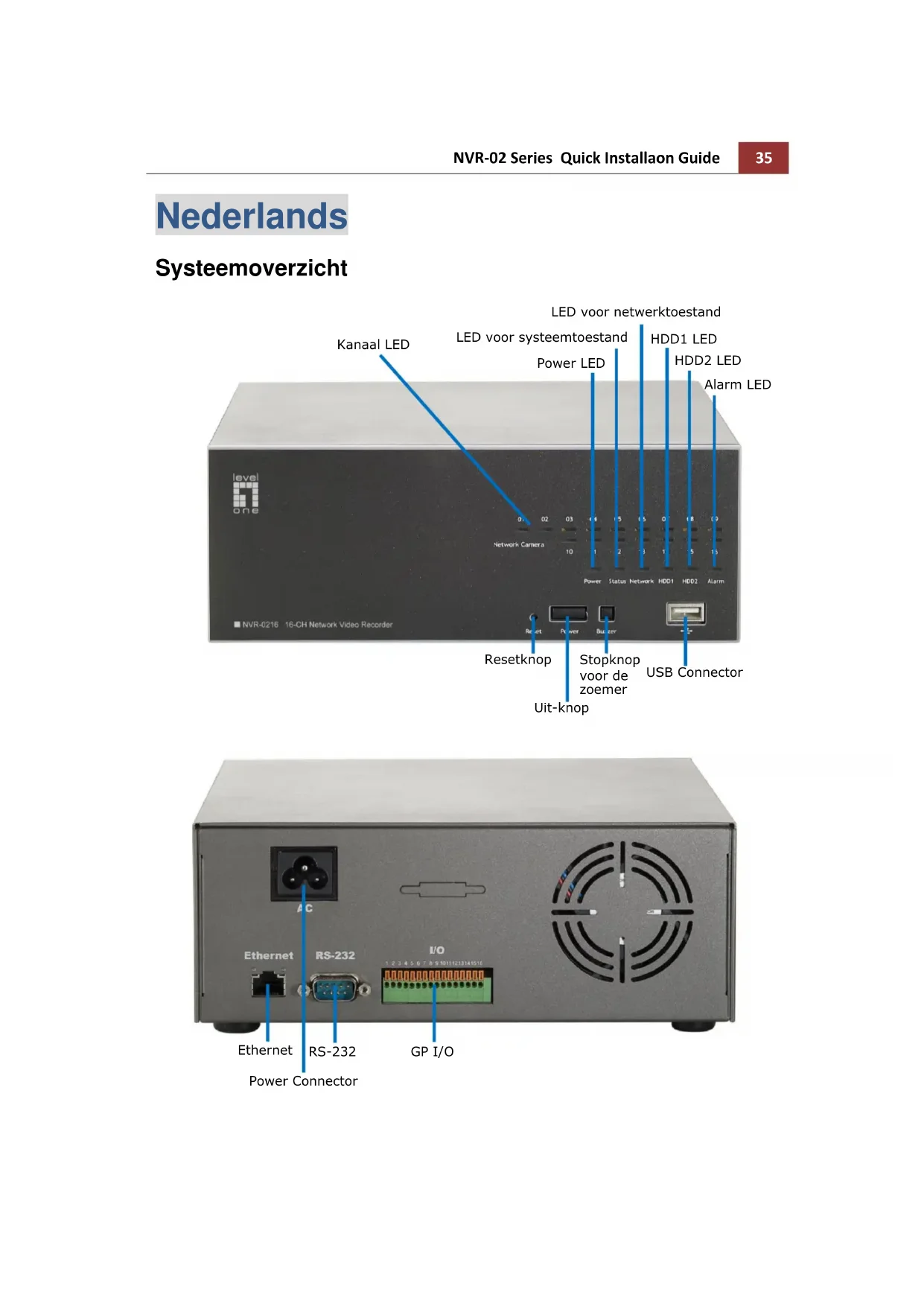

LED-indicatoren	Power, Status, Network, HDD1, HDD2, Alarm
Knoppen	Reset, zoemer stoppen, voeding
Afmetingen (L x B x H)	Ongeveer 300 x 240 x 50 mm (schatting)
Gewicht	Ongeveer 2,5 kg (zonder harde schijf)
Bedrijfstemperatuur	0°C tot 45°C
Bedrijfsvochtigheid	10% tot 90% (niet-condenserend)
Belangrijkste functies	Continue opname, bewegingsdetectie, externe toegang, USB-back-up
Inbegrepen software	LevelOne Device Search-hulpprogramma, toegang via browser
Onderhoud en reiniging	Loskoppelen voor reiniging, droge doek gebruiken, geen oplosmiddelen gebruiken
Veiligheid	Standaardwachtwoord (root/root) wijzigen, niet blootstellen aan vocht
Onderdelen en repareerbaarheid	Vervangbare harde schijven, geen onderdelen geleverd door de fabrikant

Veelgestelde vragen - NVR0208 LEVELONE

Hoe sluit ik de NVR0208 aan?

Sluit de netadapter aan op de NVR en steek deze in een stopcontact. Gebruik een Ethernet-kabel om de NVR met uw router of rechtstreeks met een pc (met crossover-kabel) te verbinden.

Wat is het standaard IP-adres?

Het standaard IP-adres is 192.168.101.50 als er geen DHCP-server aanwezig is. Gebruik anders de LevelOne Device Search-tool om het toegewezen IP te vinden.

Wat zijn de standaard gebruikersnaam en wachtwoord?

De gebruikersnaam is root en het wachtwoord is root. Het wordt sterk aanbevolen deze te wijzigen na de eerste aanmelding.

Hoe installeer ik een harde schijf in de NVR0208?

Verwijder de zijknoppen, duw het bovenste chassis naar voren en til het op. Plaats de SATA harde schijf in de connector, schroef deze vast en plaats het chassis terug.

Hoe voeg ik een camera toe aan de NVR?

Meld u aan via de browser, ga naar de sectie Camera, klik op Search om automatisch camera's op het netwerk te detecteren, of voeg handmatig het IP-adres van de camera toe.

Kan ik op afstand toegang krijgen tot de NVR?

Ja, als de NVR is verbonden met internet en u poortdoorverwijzing op uw router heeft geconfigureerd, kunt u via de browser overal toegang krijgen.

Hoe reset ik de NVR0208 naar fabrieksinstellingen?

Druk de Reset-knop aan de achterkant ongeveer 10 seconden in tot de LED's knipperen. Het apparaat wordt opnieuw opgestart met de standaardinstellingen.

Wat betekenen de LED's op het voorpaneel?

Power: voeding; Status: systeemstatus; Network: netwerkactiviteit; HDD1/HDD2: schijfactiviteit; Alarm: alarm actief.

Welke soorten camera's zijn compatibel?

De NVR werkt met LevelOne IP-camera's en andere merken die ONVIF, RTSP of eigen LevelOne-protocollen gebruiken. Zie de compatibiliteitslijst op de LevelOne-website.

Hoe maak ik een back-up van opnames?

Sluit een USB-stick aan op de voorste USB-poort, ga via de browser naar het back-upmenu, selecteer de opnames en klik op Backup.

GEBRUIKSAANWIJZING NVR0208 LEVELONE

Installatie harde schijf

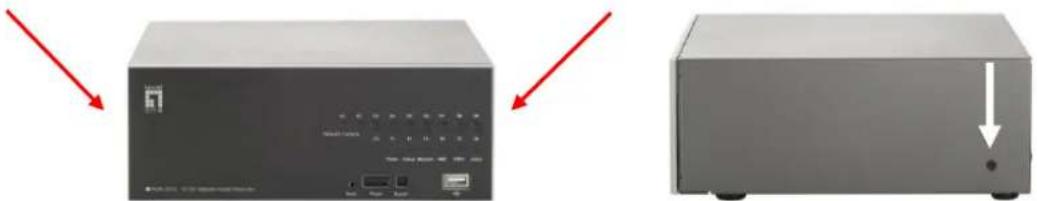

1. Begin met het losmaken van de schroeven aan de zijkant.

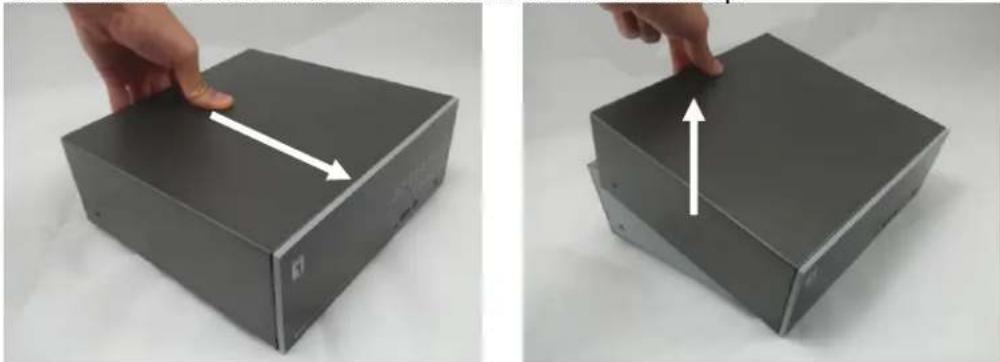

1. Duw de bovenkant van de kast naar voren en til hem op.

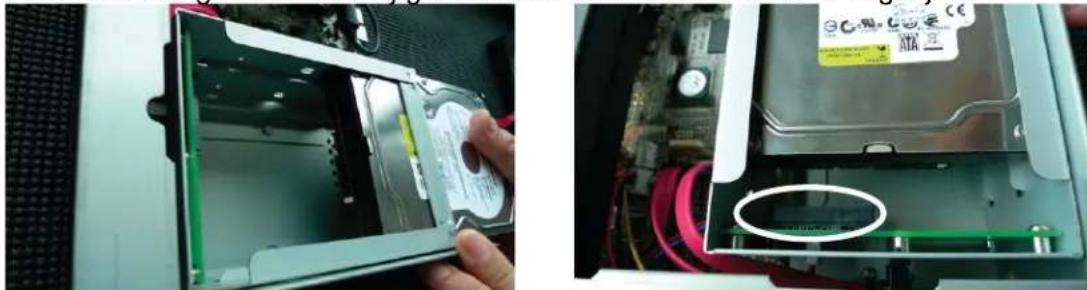

1. Zoek de lade met de harde schijf en schuif de harde schijf stevig in de SATA-connector. Zorg ervoor dat hij goed met de SATA-connector is uitgelijnd.

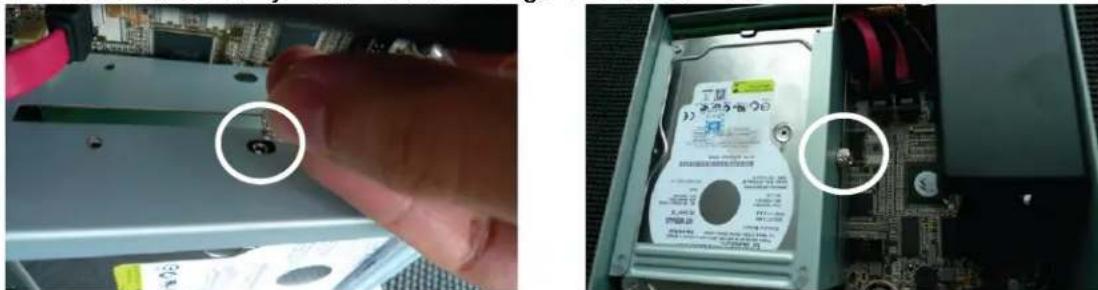

1. Zet de harde schijf vast met de meegeleverde schroef.

1. Monteer de bovenkant van de kast weer op de onderkant.

Aansluitingen op de NVR

Er zijn diverse manieren om aan te sluiten op de NVR. Hieronder staan enkele suggesties voor de verschillende netwerken:

Met het zoekprogramma voor een LevelOne-apparaat

Bevindt de NVR zich in een bedrijfsnetwerk of een lokaal netwerk waarin zich een DHCP-server bevindt, start dan het programma "LevelOne Device Search" op een computer in hetzelfde netwerk en zoek de NVR met het IP-adres dat is toegekend door de DHCP-server ophet hoogste niveau.

Allereerst start u het programma "LevelOne Device Search" van de cd en gaat u verder met de installatie:

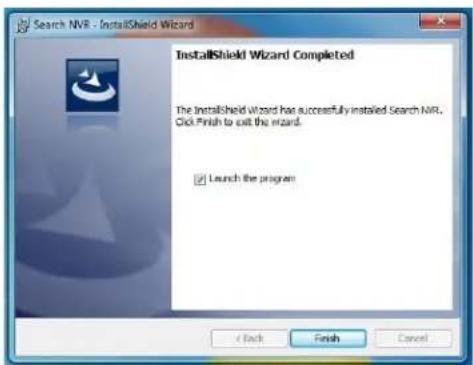

Is de installatie voltooid, markeer dan de optie "Launch the program" en klik op "Voltooien":

Het zoeken moet automatisch starten en de voortgang is zichtbaar:

De NVR wordt gevonden en het IP-adres wordt getoond:

IP Address	Http Port	Brand	Modal		MAC Address
192.168.0.3	80	LevelOne	NVR-0216		00-22-4e-c0-05-05
192.168.0.17	80	Level1	NVR-0104	4-CH	00-22-4e-f0-01-50
192.168.0.40	80	Level1	NVR-0216	16-CH	00-22-4e-c0-01-c8

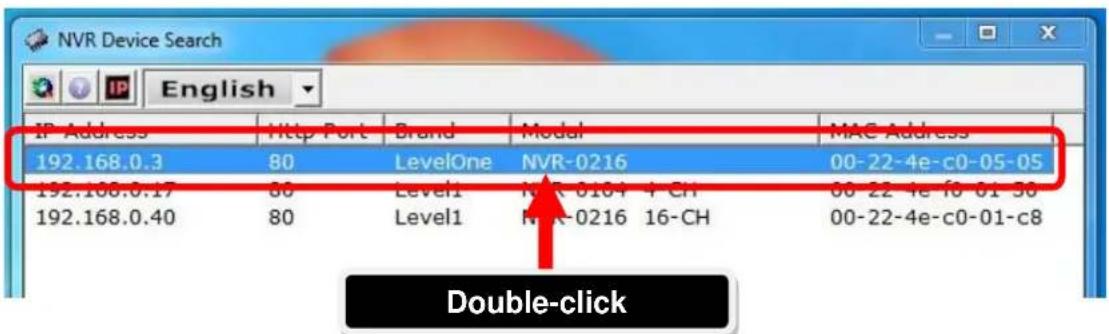

Dubbelklik op een NVR en het zoekprogramma opent automatisch de pagina voor het beheer van de NVR in uw standaardbrowser.

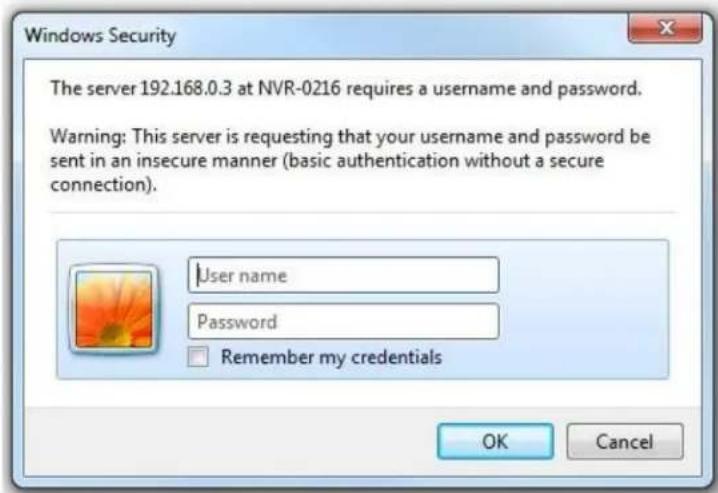

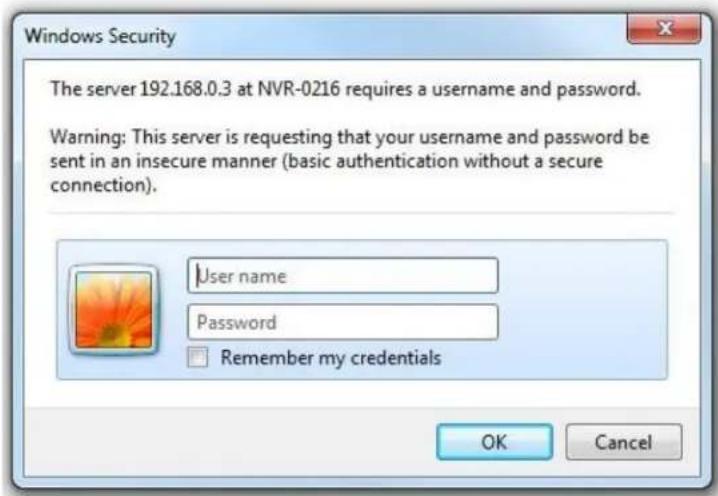

Er wordt gevraagd om de gebruikersnaam en het wachtwoord van de NVR. De standaardgebruikersnaam is "root" en het wachtwoord "root". Klik daarna op "OK" om het systeem te openen.

Toegang tot de NVR met het standaard-IP-adres

De NVR is reeds geconfigureerd met een statisch IP-adres: "192.168.101.50". Dit wordt echter alleen gebruikt als er geen DHCP-server in het netwerk is. De NVR zet dan de DHCP-server aan en werkt zelf als de DHCP-server in het netwerk.

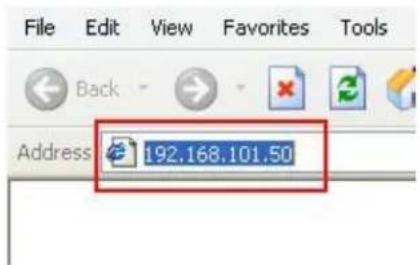

Om verbinding te maken met de NVR, sluit u de computer direct op de NVR aan met een gekruiste CAT5-Ethernetkabel. Open de NVR met het IP-adres in de webbrowser.

Weer wordt gevraagd om de gebruikersnaam en het wachtwoord. De standaardgebruikersnaam is "root" en het wachtwoord is "root". Klik daarna op "OK" om het systeem te opene.

Een camera toevoegen

Automatisch zoeken

1. Klik op de knop "Zoeken" om een camera te zoeken.

1. Er wordt gevraagd om een actief besturingscomponent te installeren om naar de functie te zoeken. Ga verder en klik op "Installeren".

1. Het zoeken moet daarna beginnen en de toestand wordt getoond:

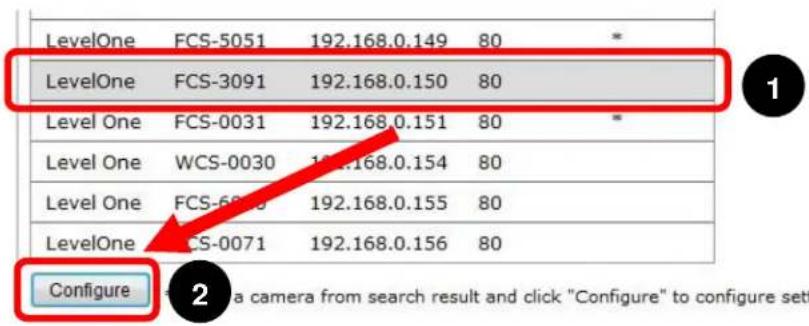

1. De gevonden camera's worden getoond. Kies een camera uit de lijst en klik op "Configureren".

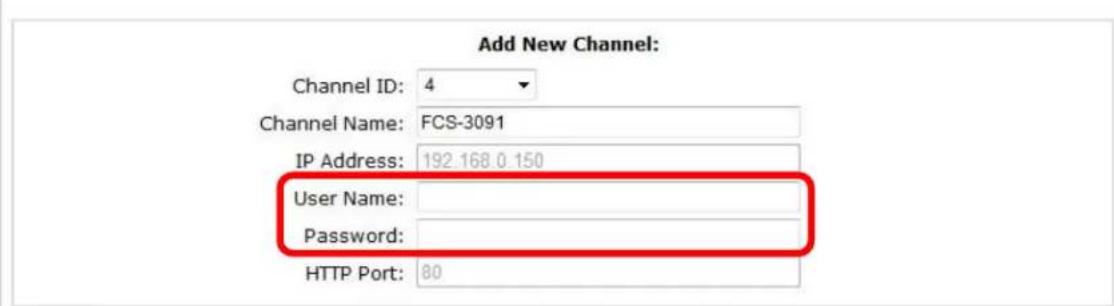

1. De bijbehorende gegevens worden getoond onder "Camera Information". Geef de gebruikersnaam en het wachtwoord op, selecteer een kanaal-ID en geef de camera een naam.

1. Klik op "Detect" om verbinding te maken tussen de camera en de recorder. Is de verbinding met succes tot stand gekomen, dan ziet u de gedetailleerde gegevens van de camera als volgt.

Detect

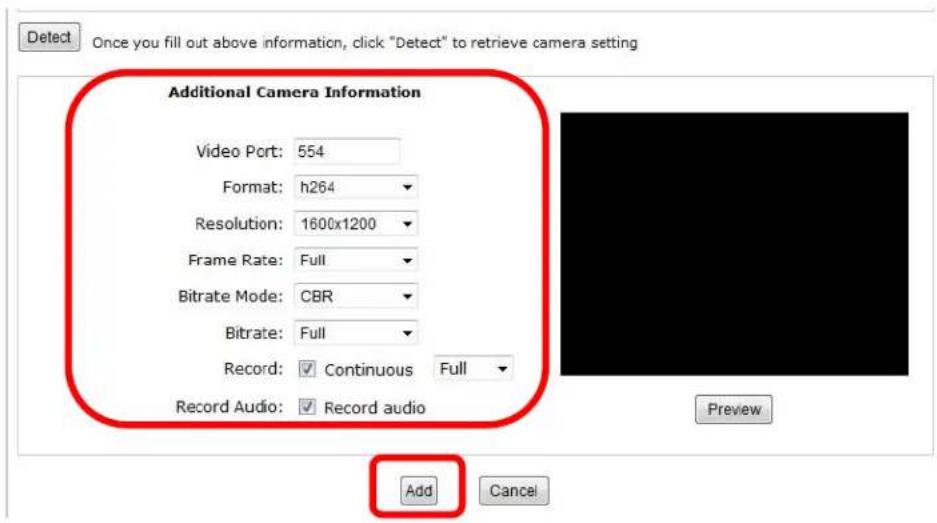

1. Stel video-indeling, aantal frames, resolutie en bitrate naar wens in en klik op "Add" omhet toevoegen van de camera te voltooien.

Een camera handmatig toevoegen

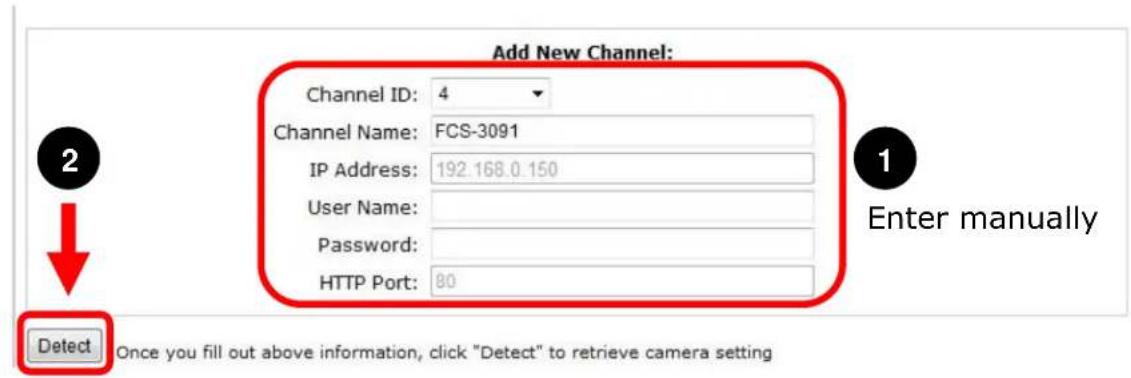

Volg de hierboven gegeven instructies maar geef het IP-adres en de toegangsgegevens van de camera op in het veld "Camera Information" in plaats van de functie "Search" te gebruiken. Ga daarna verder met stap 6 en 7 zoals hierboven beschreven.
