BOH1411 - Bewakingscamera LEVELONE - Gratis gebruiksaanwijzing en handleiding

Producttype	Buitenbewakingscamera
Merk	LevelOne
Model	BOH1411
Resolutie	2 Megapixel (1080p)
Kijkhoek	90° (geschat)
Nachtzicht	Ja, infrarood tot 20 meter
Beschermingsgraad	IP66 (weerbestendig)
Voeding	12 VDC of LevelOne high-power PoE (niet-standaard IEEE 802.3at/af)
Vermogen	Maximaal 8 watt
Afmetingen (L x B x H)	180 x 70 x 70 mm (geschat)
Gewicht	500 g (geschat)
Aansluitingen	RJ45 (PoE), DC 2.0 mm jack, schroefaansluiting
Hoofdfuncties	Videobewaking, bewegingsdetectie, externe weergave, opname op NVR
Installatie	Muurbevestiging met beugel, schroefbevestiging, beschermkap
Onderhoud en reiniging	Reinig de behuizing met een zachte droge doek, gebruik geen schurende middelen
Veiligheid	Niet blootstellen aan regen of vocht tijdens installatie, volg de bedradingsinstructies
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van LevelOne voor reserveonderdelen
Algemene informatie	Camera ontworpen voor buitengebruik, vereist LevelOne high-power PoE-injector of -switch (POI-4000, FSW-0513)

Veelgestelde vragen - BOH1411 LEVELONE

Hoe reset ik de LevelOne BOH1411 camera?

Om de camera naar fabrieksinstellingen te resetten, houdt u de Reset-knop 5 seconden ingedrukt met een paperclip. De IP-instellingen en het wachtwoord worden gewist.

Wat is het standaard IP-adres van de camera?

Het standaard IP-adres is 192.168.1.100. De standaardpoort is 80. U kunt dit wijzigen via de beheersoftware.

Hoe krijg ik toegang tot de camera via een webbrowser?

Zorg ervoor dat uw computer zich in hetzelfde netwerk bevindt als de camera. Open een browser en typ het IP-adres (standaard 192.168.1.100). Log in met gebruikersnaam 'admin' en standaard wachtwoord 'admin'.

Welke mobiele app moet ik gebruiken om de camera te bekijken?

LevelOne adviseert de app 'LevelOne Viewer' beschikbaar op iOS en Android. U kunt ook software van derden gebruiken die compatibel is met ONVIF.

Kan ik de camera rechtstreeks aansluiten op een standaard PoE-switch?

Nee, deze camera heeft een LevelOne high-power PoE-voeding nodig (niet-standaard IEEE 802.3at/af). Gebruik een LevelOne-injector of -switch zoals de POI-4000 of FSW-0513.

Wat is het bereik van infrarood nachtzicht?

Het infraroodbereik is ongeveer 20 meter in volledige duisternis.

Is de camera waterdicht?

Ja, hij heeft een beschermingsgraad IP66, waardoor hij bestand is tegen regen en stof voor buitengebruik.

Hoe verbind ik de camera met een NVR-recorder?

Sluit de camera via de PoE-poort aan op een LevelOne high-power PoE-switch en verbind de switch met de NVR. Gebruik het ONVIF-protocol voor integratie.

Wat moet ik doen als het videobeeld niet verschijnt?

Controleer de Ethernet- en voedingsaansluitingen. Zorg ervoor dat de PoE-injector is ingeschakeld. Herstart de camera door de stroom los te koppelen en na 5 seconden weer aan te sluiten.

Kan ik een 12V-voeding gebruiken in plaats van PoE?

Ja, de camera kan worden gevoed met 12 VDC via de DC-jack of de schroefaansluiting. Zorg ervoor dat de voeding minimaal 1 A levert.

GEBRUIKSAANWIJZING BOH1411 LEVELONE

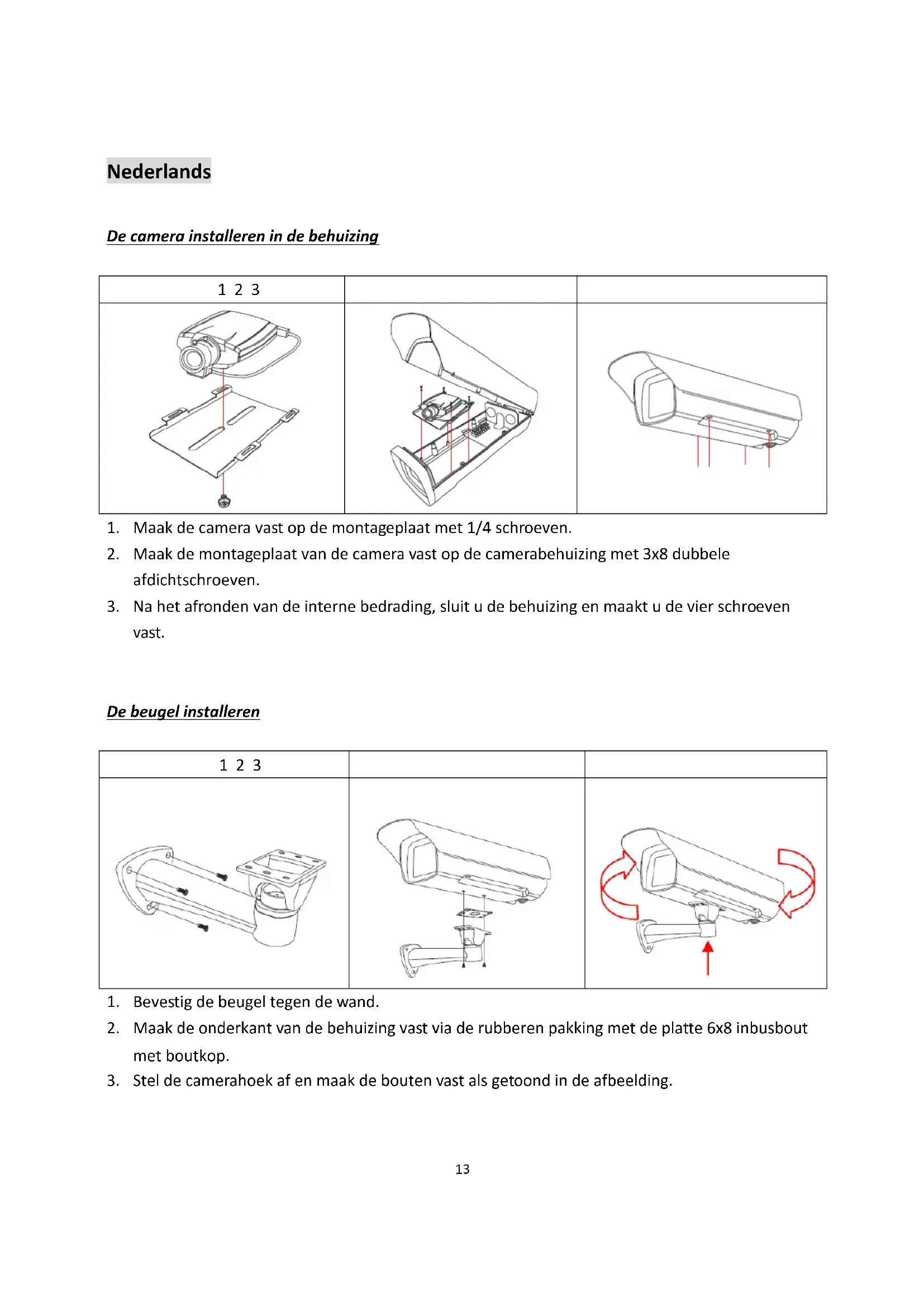

1. Maak de camera vast op de montageplaat met 1/4 schroeven.
2. Maak de montageplaat van de camera vast op de camerabehuizing met 3x8 dubbele afdichtschroeven.
3. Na het afronden van de interne bedrading, sluit u de behuizing en maakt u de vier schroeven vast.

De beugel installeren

1 2 3

1. Bevestig de beugel gegen de wand.
2. Maak de onderkant van de behuizing vast via de rubberen pakking met de platte 6x8 inbusbout met boutkop.
3. Stel de camerahoek af en kaik de bouten vast als getoond in de afbeelding.

Nederlands

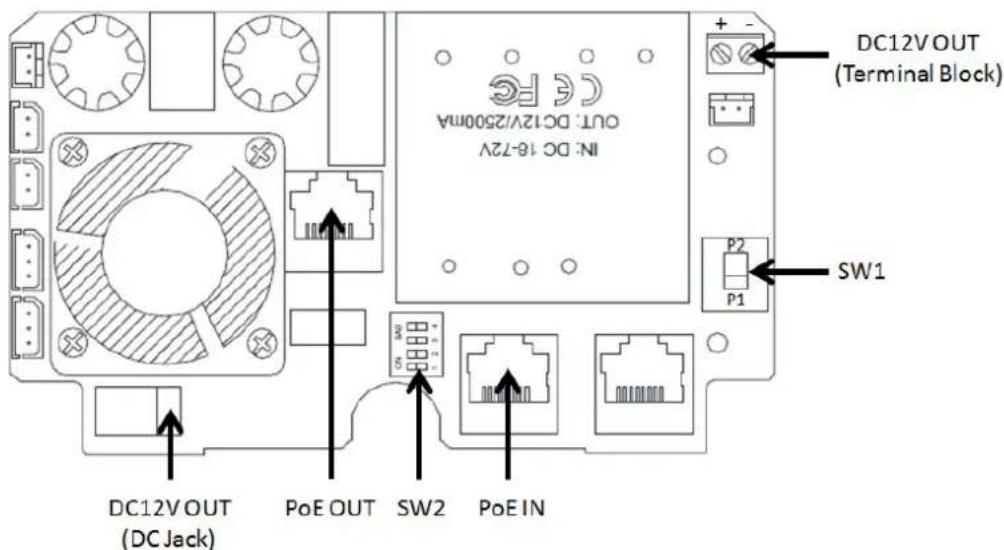

De kabels in de behuizing leiden

Aansluiting voor camera's van DC12V

SW 1 = P 1

Camera's met aansluitpunten van DC12V
DC12V OUT (DC Jack)	←→	To Camera with Terminal Block Red(+) Black(-)
PoE OUT	←→	To Camera RJ45 Port

Nederlandsls

Aansluiting voor PoE-camera's

SW 1 = P 2

Stroom aansluiten op de behuizing

Sluit de behuizing (PoE IN) aan op een LevelOne-injector/schakelaar met hoog vermogen (POI-4000, FSW-0513).

NB: Dit product ondersteunt de norm IEEE 802.3at/af nicht. Alleen gebruiken met LevelOne High-Power PoE-producten (POI-4000, FSW-0513).

Waarschuwing

Om het risico op een elektrische schok te verlagen, stelt u de binnenkant van dit apparaat Niet bloot aan regen of vocht.

Volg alle bedradinginstructies zorgvuldig op. Het wijzigen van de schakelaars of bedradingfouten kan schade veroorzaken aan de behuizing of de camera.
