ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BOH1411 LEVELONE

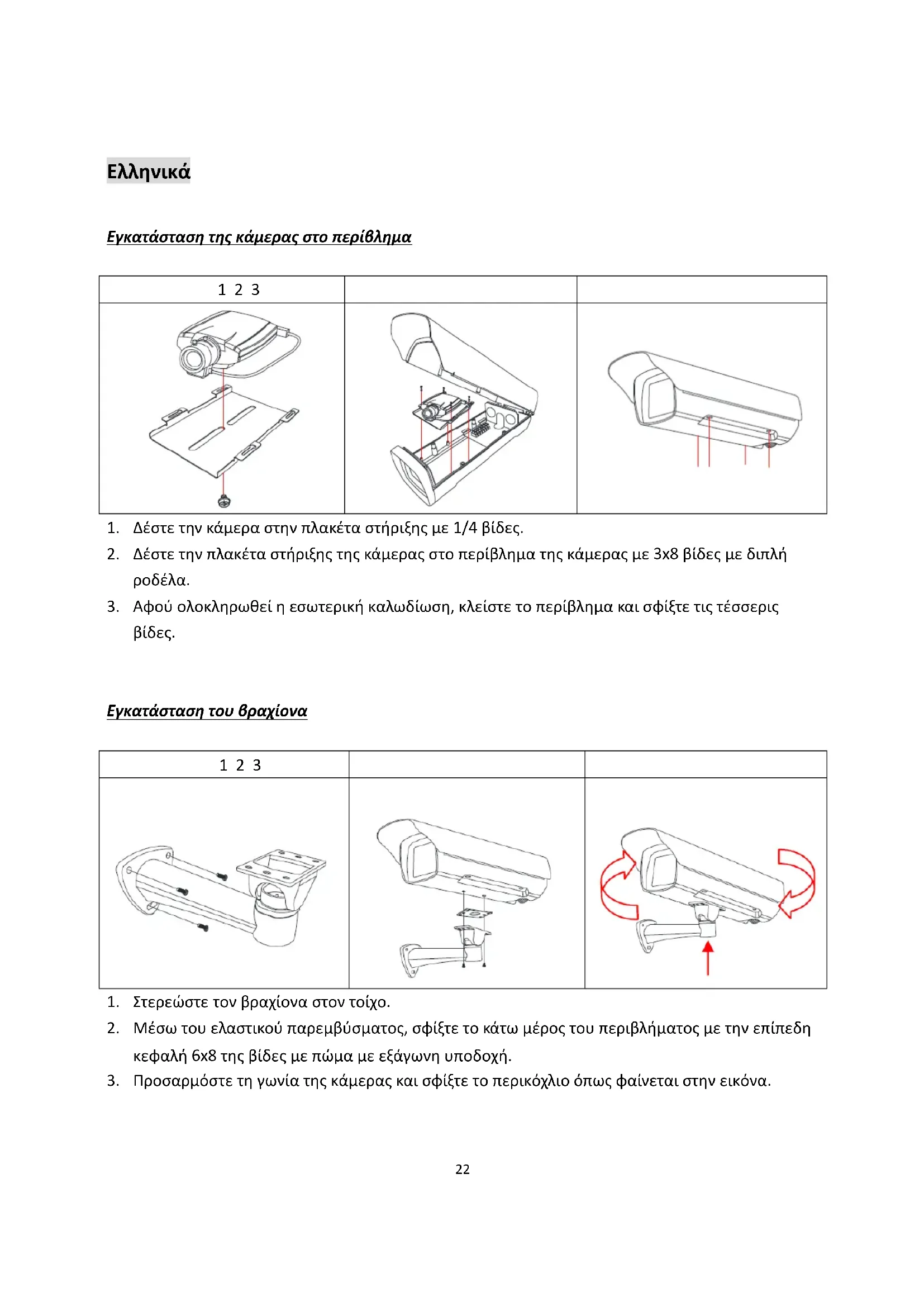

Εγκατάσταση της κάμερας στο περίβλημα
1. Δέστε την κάμερα στην πλακέτα στήριξης με 1/4 βίδες.
2. Δέστε την πλακέτα στήριξης της κάμερας στο περίβλημα της κάμερας με 3x8 βίδες με διπλή
3. Αφού ολοκληρωθεί η εσωτερική καλωδίωση, κλείστε το περίβλημα και σφίξτε τις τέσσερις
Εγκατάσταση του βραχίονα
1. Στερεώστε τον βραχίονα στον τοίχο.
2. Μέσω του ελαστικού παρεμβύσματος, σφίξτε το κάτω μέρος του περιβλήματος με την επίπεδη
κεφαλή 6x8 της βίδες με πώμα με εξάγωνη υποδοχή.
3. Προσαρμόστε τη γωνία της κάμερας και σφίξτε το περικόχλιο όπως φαίνεται στην εικόνα.23

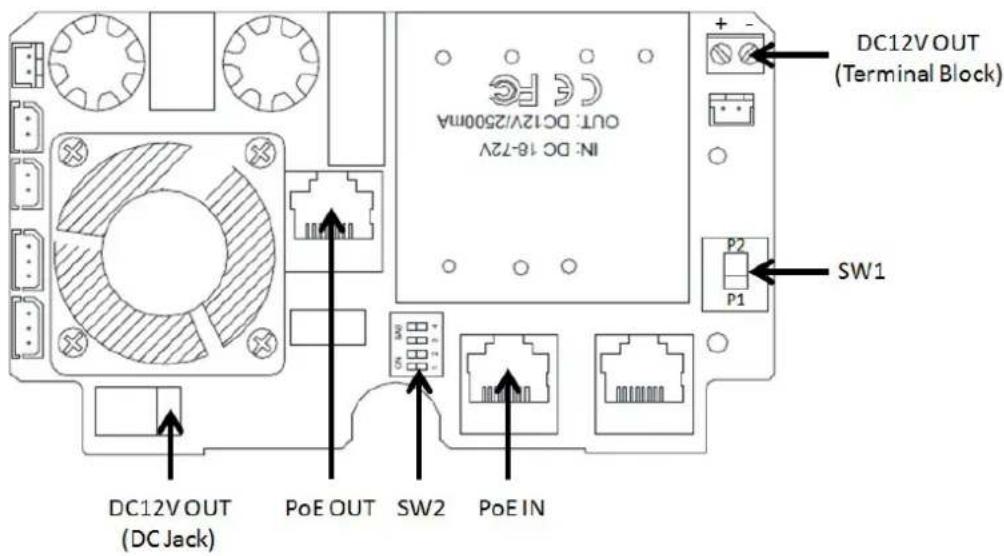

Δρομολόγηση των καλωδίων στο περίβλημα
Σύνδεση για κάμερες DC12V SW1 = P1 SW2 = 1-4 ON Κάμερες με υποδοχή DC 2,0mm
(Terminal Block) Red(+) Black(-) To Camera 2.0mm DC Jack PoE OUT To Camera RJ45 Port Κάμερες με συνδετήρες τερματικού τροφοδοσίας DC12V
Σύνδεση για κάμερες PoE SW1 = P2 SW2 = 1-4 ON PoE OUT To Camera RJ45 PoE Port
Σύνδεση ρεύματος στο περίβλημα Συνδέστε το περίβλημα (PoE IN) σε έναν ενετήρα/διακόπτη υψηλής ισχύος της LevelOne (POI-4000, FSW-0513). Σημείωση: Αυτό το προϊόν δεν υποστηρίζει το πρότυπο IEEE 802.3at/af. Χρησιμοποιείτε μόνον προϊόντα PoE υψηλής ισχύος της LevelOne (POI-4000, FSW-0513).
Προειδοποίηση Για να μειώσετε τους κινδύνους ηλεκτροπληξίας, μην εκθέτετε το εσωτερικό αυτής της μονάδας σε βροχή ή υγρασία. Ακολουθήστε όλες τις οδηγίες καλωδίωσης προσεκτικά. Η αλλαγή των διακοπτών ή σφάλματα στην καλωδίωση μπορεί να προκαλέσουν βλάβη στο περίβλημα ή την κάμερα.25 Português
