INSTRUKCJA OBSŁUGI BOH1411 LEVELONE

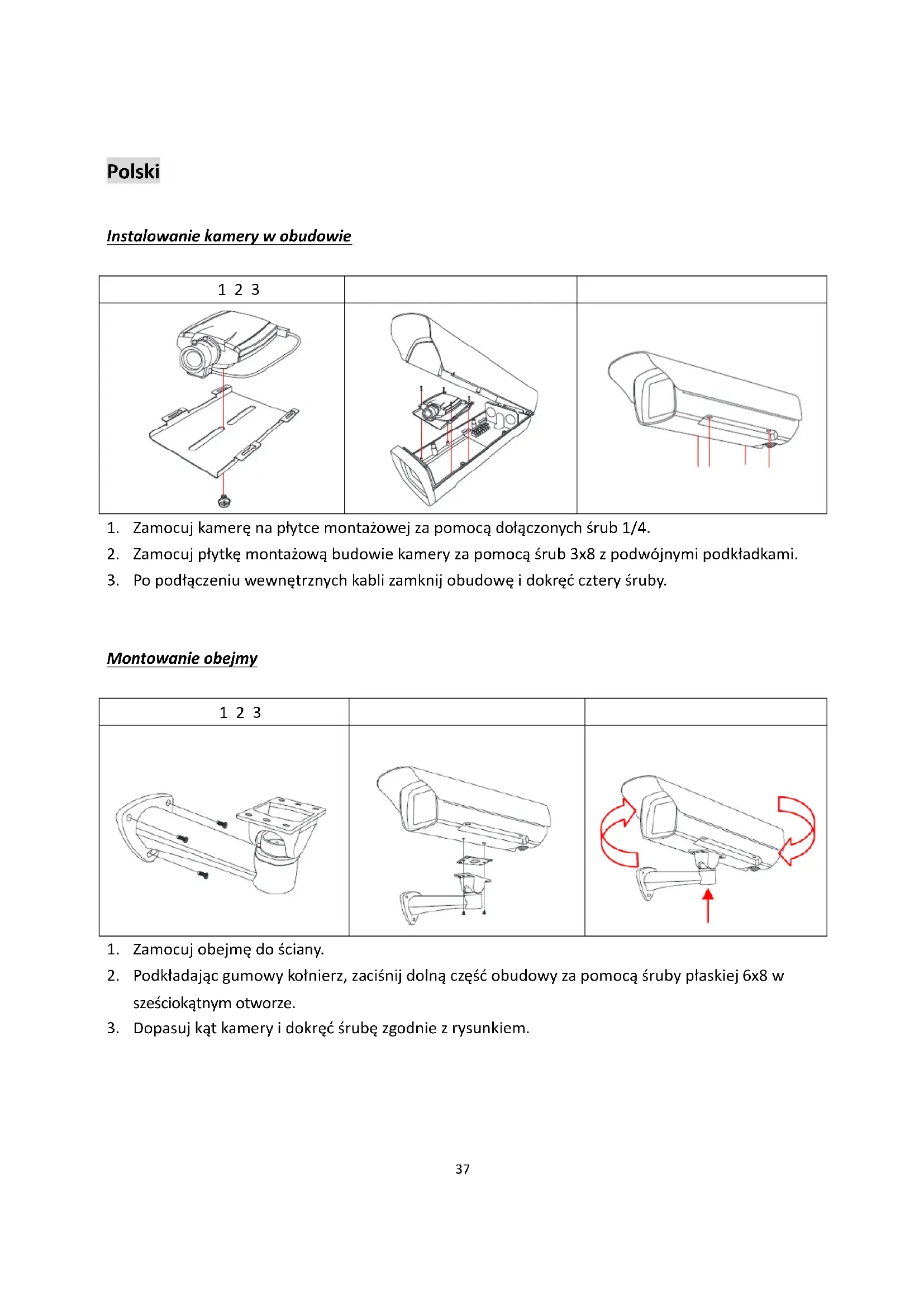

Instalowanie kamery w obudowie
1. Zamocuj kamerę na płytce montażowej za pomocą dołączonych śrub 1/4.
2. Zamocuj płytkę montażową budowie kamery za pomocą śrub 3x8 z podwójnymi podkładkami.
3. Po podłączeniu wewnętrznych kabli zamknij obudowę i dokręć cztery śruby.
1. Zamocuj obejmę do ściany.
2. Podkładając gumowy kołnierz, zaciśnij dolną część obudowy za pomocą śruby płaskiej 6x8 w
sześciokątnym otworze.
3. Dopasuj kąt kamery i dokręć śrubę zgodnie z rysunkiem.38

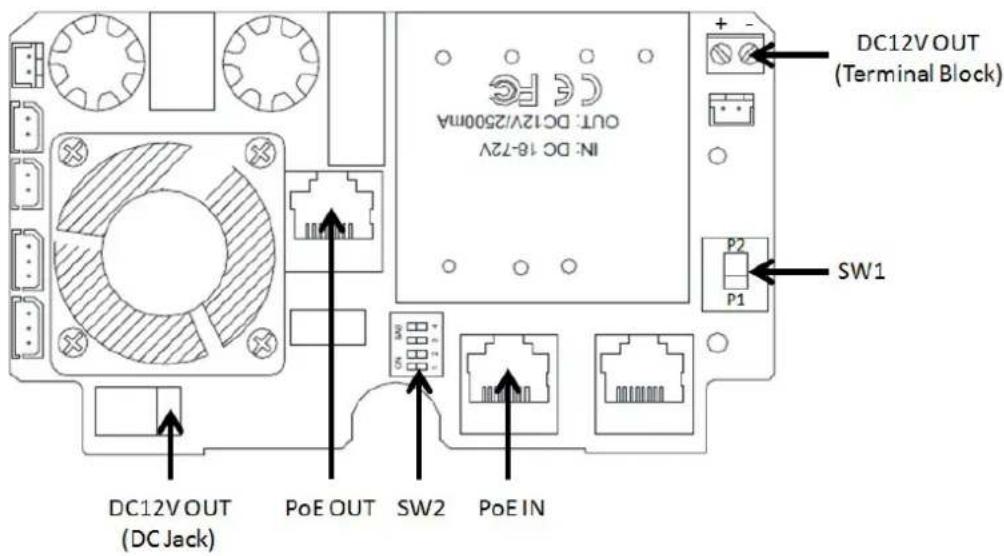

Prowadzenie przewodów w obudowie
Podłączanie dla kamer DC12V SW1 = P1 SW2 = 1-4 ON Kamery z gniazdem zasilającym DC 2,0 mm
Podłączanie zasilania do obudowy Podłącz obudowę (PoE IN) do injectora/przełącznika LevelOne High-Power (POI-4000, FSW-0513). Uwaga: Ten product nie obsługuje standardu IEEE 802.3at/af. Używać wyłącznie z produktami klasy LevelOne High-Power PoE (POI-4000, FSW-0513).
Ostrzeżenie Aby ograniczyć ryzyko porażenia prądem, należy chronić urządzenie przed deszczem i wilgocią. Wszystkie kable należy podłączyć dokładnie według instrukcji. Samowolne zmiany i pomyłki w podłączeniach grożą uszkodzeniem obudowy lub kamery.40
