BEDIENUNGSANLEITUNG BOH1411 LEVELONE

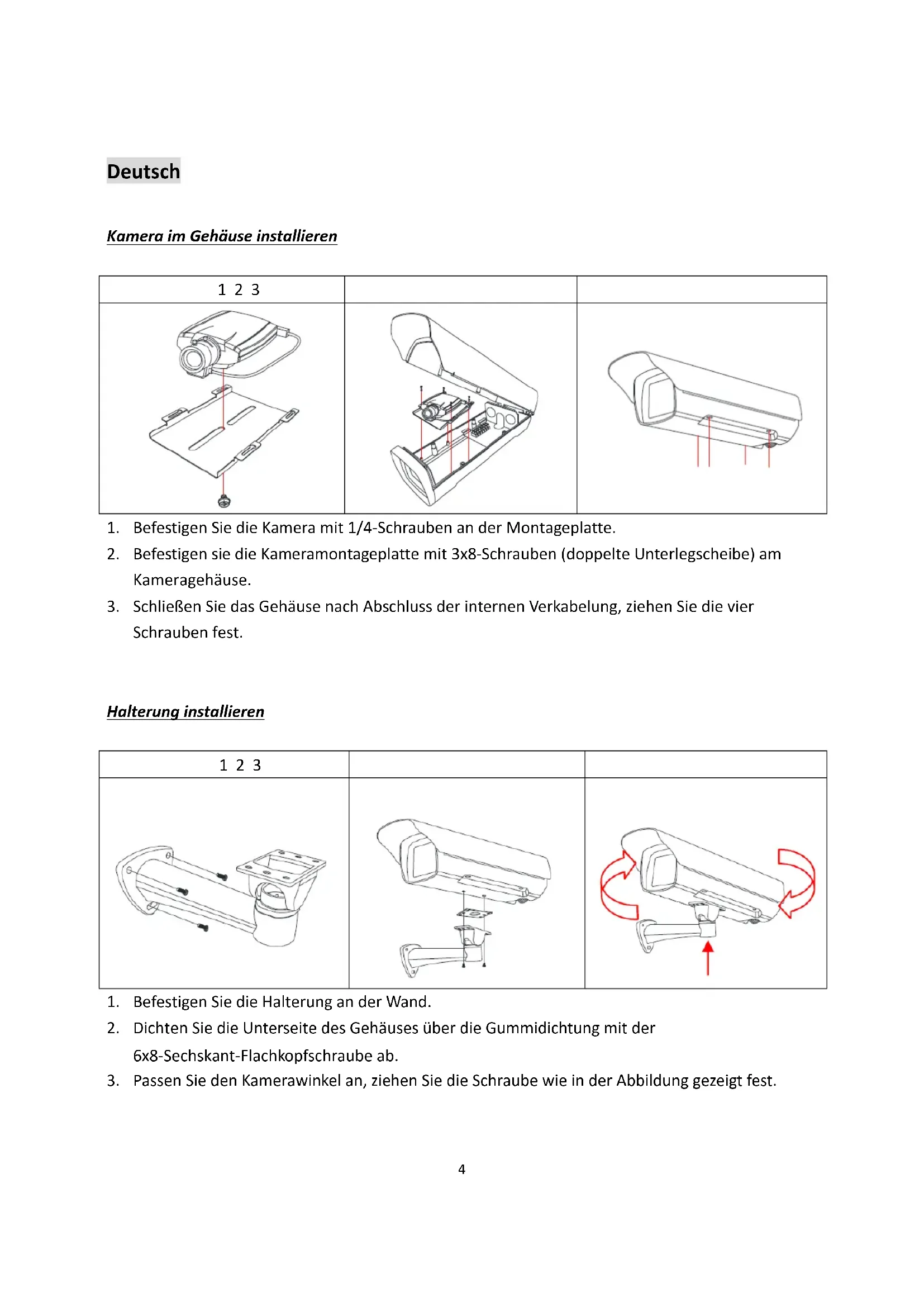

Kamera im Gehäuse installieren
| 1 2 3 | ||
- Befestigen Sie die Kamera mit 1/4-Schrauben an der Montageplatte.
- Befestigen sie die Kameramontageplatte mit 3x8-Schrauben (doppelte Unterlegscheibe) am Kameragehäuse.
- Schlieben Sie das Gehäuse nach Abschluss der internen Verkabelung,ziehen Sie die vier Schrauben fest.
Halterung installieren
| 1 2 3 | ||
- Befestigen Sie die Halterung an der Wand.
- Dichten Sie die Unterseite des Gehäuses über die Gummidichtung mit der 6x8-Sechskant-Flachkopfschraube ab.
- Passen Sie den Kamerawinkel an, ziehen Sie die Schraube wie in der Abbildung gezeigt fest.
Deutsch

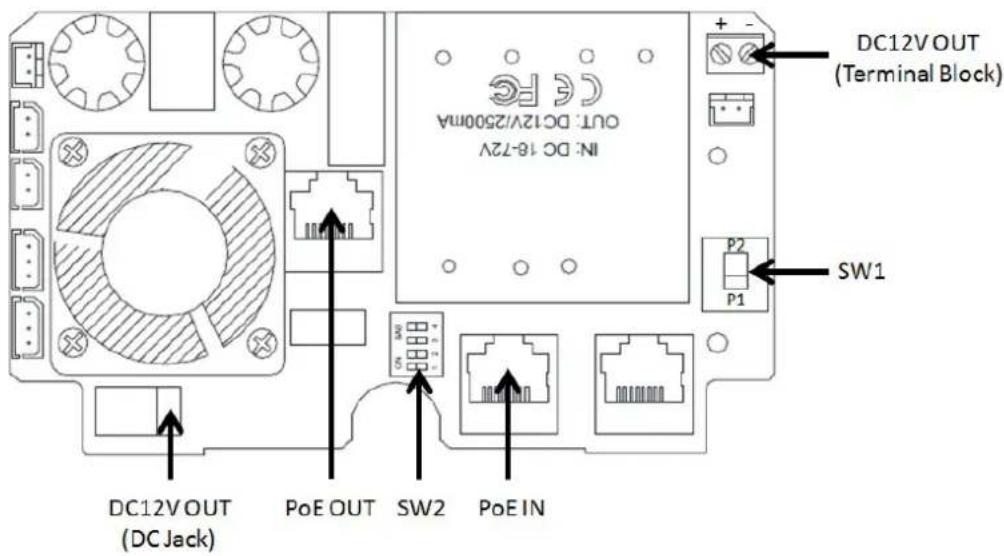

Kabel in das Gehäuse führen
Anschluss bei 12-V-Gleichspannung-Kameras
$$ \mathbf {S W 1} = \mathbf {P 1} $$
$$ \mathbf {S W 2} = \mathbf {1 - 4 O N} $$
| K cameras mit 2,0-mm-Gleichspannungsanschluss | ||
| DC12V OUT (Terminal Block) Red(+) Black(-) | To Camera 2.0mm DC Jack | |
| PoE OUT | To Camera RJ45 Port | |
| Kameras mit 12-V-Gleichspannung-Netzanschlüssen | ||
| DC12V OUT (DC Jack) | ←→ | To Camera with Terminal Block Red(+) Black(-) |
| PoE OUT | ←→ | To Camera RJ45 Port |
Deutsch
Anschluss bei PoE-Kameras
$$ \mathbf {S W 1} = \mathbf {P 2} $$
Stromversorgung an Gehäuse anschließen
Verbinden Sie das Gehäuse (PoE-Eingang) mit einem LevelOne Hochleistungs-Injektor/Switch (POI-4000, FSW-0513).
Hinweis: Dieses Produkt understands nicht den Standard IEEE 802.3at/af. Nur mit Hochleistungs-PoE-Produkten (POI-4000, FSW-0513) von LevelOne verwenden.
Warning
Setzen Sie das Innere diesen Gerätes zur Vermeidung von Stromschlaggefahr keinem Regen oder Feuchtigkeit aus.
Befolgen Sie aufmerksam alle Anweisungen zur Verkabelung. Änderungen an Schaltern und Fehler bei der Verkabelung können Gehäuse oder Kamera beschädigen.
