Tipo di prodotto	Telecamera di sorveglianza esterna
Marca	LevelOne
Modello	BOH1411
Risoluzione	2 Megapixel (1080p)
Angolo di visione	90° (stimato)
Visione notturna	Sì, infrarossi fino a 20 metri
Grado di protezione	IP66 (resistente alle intemperie)
Alimentazione	12 VDC o PoE ad alta potenza LevelOne (non standard IEEE 802.3at/af)
Consumo	8 Watt massimi
Dimensioni (L x l x H)	180 x 70 x 70 mm (stimato)
Peso	500 g (stimato)
Connettori	RJ45 (PoE), Jack DC 2,0 mm, morsettiera a vite
Funzioni principali	Sorveglianza video, rilevamento movimento, visualizzazione remota, registrazione su NVR
Installazione	Montaggio a parete con supporto, fissaggio con viti, custodia di protezione
Manutenzione e pulizia	Pulire la custodia con un panno morbido e asciutto, non utilizzare prodotti abrasivi
Sicurezza	Non esporre alla pioggia o all'umidità durante l'installazione, seguire le istruzioni di cablaggio
Ricambi e riparabilità	Contattare il servizio clienti LevelOne per i ricambi
Informazioni generali	Telecamera progettata per uso esterno, richiede un injector o switch PoE ad alta potenza LevelOne (POI-4000, FSW-0513)

Domande frequenti - BOH1411 LEVELONE

Come resettare la telecamera LevelOne BOH1411?

Per resettare la telecamera alle impostazioni di fabbrica, tenere premuto il pulsante Reset per 5 secondi con una graffetta. Le impostazioni IP e la password verranno cancellate.

Qual è l'indirizzo IP predefinito della telecamera?

L'indirizzo IP predefinito è 192.168.1.100. La porta predefinita è 80. È possibile modificarlo tramite il software di gestione.

Come accedere alla telecamera da un browser web?

Assicurati che il computer sia sulla stessa rete della telecamera. Apri un browser e digita l'indirizzo IP (predefinito 192.168.1.100). Accedi con nome utente 'admin' e password predefinita 'admin'.

Quale app mobile utilizzare per visualizzare la telecamera?

LevelOne consiglia l'app 'LevelOne Viewer' disponibile su iOS e Android. È possibile anche utilizzare software di terze parti compatibili ONVIF.

Si può collegare la telecamera direttamente a uno switch PoE standard?

No, questa telecamera richiede un'alimentazione PoE ad alta potenza LevelOne (non standard IEEE 802.3at/af). Utilizza un injector o switch LevelOne come POI-4000 o FSW-0513.

Qual è la portata della visione notturna a infrarossi?

La portata infrarossa è di circa 20 metri nell'oscurità totale.

La telecamera è impermeabile?

Sì, possiede un grado di protezione IP66, che la rende resistente alla pioggia e alla polvere per uso esterno.

Come collegare la telecamera a un registratore NVR?

Collega la telecamera tramite la porta PoE a uno switch PoE ad alta potenza LevelOne, quindi collega lo switch al NVR. Utilizza il protocollo ONVIF per l'integrazione.

Cosa fare se l'immagine video non appare?

Verifica le connessioni Ethernet e di alimentazione. Assicurati che l'injector PoE sia acceso. Riavvia la telecamera scollegandola e ricollegandola dopo 5 secondi.

Posso usare un'alimentazione 12V invece del PoE?

Sì, la telecamera può essere alimentata a 12 VDC tramite il jack DC o la morsettiera a vite. Assicurati che l'alimentatore fornisca almeno 1 A.

MANUALE UTENTE BOH1411 LEVELONE

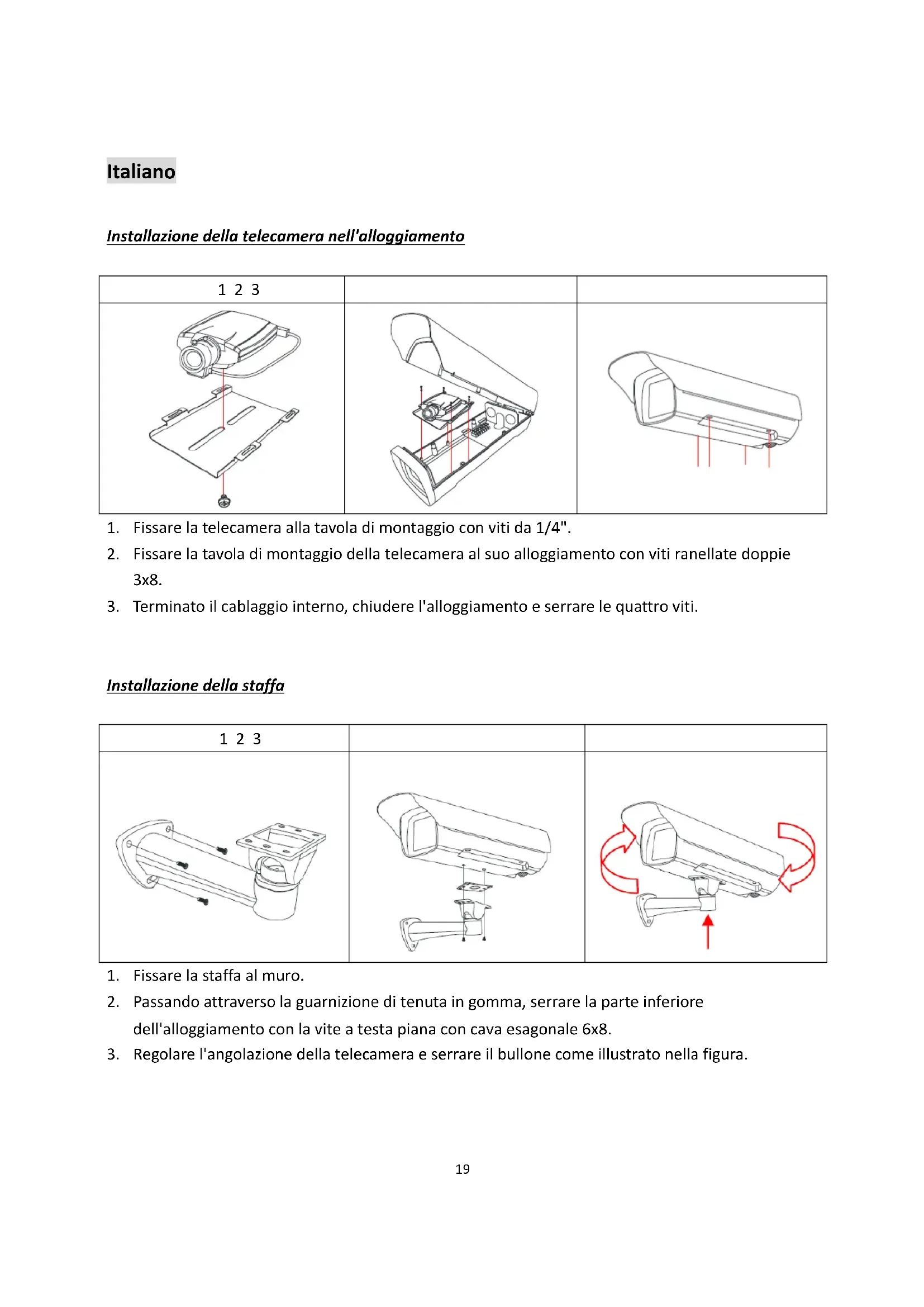

Installazione della telecamera nell'alloggiamento

1 2 3

1. Fissare la telecamera alla tavola di montaggio con viti da 1 / 4"
2. Fissare la tavola di montaggio della telecamera al suo alloggiamento con viti ranellate doppie 3 × 8 .
3. Terminato il cablaggio interno, chiudere l'alloggiamento e serrare le quattro viti.

Installazione della staffa

1 2 3

1. Fissare la staffa al muro.
2. Passandoattraverso la guarnizione di tenuta in gomma, serrare la parte inferiore dell'alloggiamo con la vite a testa pianac con cava esagonale 6x8.
3. Regolare l'angolazione della telecamera e serrare il bullone come illustrato nella figura.

Italiano

Indirizzare i cavi nell'alloggiamento

Collegamento per telecomere da 12 V a c.c.

SW 1 = P 1

Collegamento per telecomere PoE

SW 1 = P 2

Collegamento della corrente all'alloggamento

Collegare l'alloggiamento (PoE IN) a un iniettore/swi tch ad alta potenza LevelOne (POI-4000, FSW-0513).

Note: il prodotto non supporta lo standard IEEE 802.3at/af. Usare unicamente con prodotti PoE ad alta potenza LevelOne (POI-4000, FSW-0513).

Avvertimento

Per ridurre il rischio di folgorazione, non esporre l'internalo di questa unità alla pioggia o all'umidità.

Seguire conattenzione tutte le istruzioni relative al cablaggio. La modifica degli switch o degli errorsi di cablaggio potrebbero causare danni all'alloggiamento o alla telecamera.
