BOH1411 - Камера наблюдения LEVELONE - Бесплатное руководство пользователя

Тип продукта	Наружная камера видеонаблюдения
Бренд	LevelOne
Модель	BOH1411
Разрешение	2 мегапикселя (1080p)
Угол обзора	90° (приблизительно)
Ночное видение	Да, инфракрасное до 20 метров
Степень защиты	IP66 (устойчивость к непогоде)
Питание	12 В DC или PoE высокой мощности LevelOne (нестандартный IEEE 802.3at/af)
Потребляемая мощность	8 Вт максимум
Размеры (Д x Ш x В)	180 x 70 x 70 мм (приблизительно)
Вес	500 г (приблизительно)
Разъемы	RJ45 (PoE), разъем DC 2.0 мм, винтовая клеммная колодка
Основные функции	Видеонаблюдение, обнаружение движения, удаленный просмотр, запись на NVR
Установка	Настенный монтаж с кронштейном, крепление винтами, защитный корпус
Обслуживание и очистка	Очищайте корпус мягкой сухой тканью, не используйте абразивные средства
Безопасность	Не подвергайте воздействию дождя или влаги при установке, следуйте инструкциям по прокладке кабелей
Запасные части и ремонтопригодность	Обратитесь в службу поддержки LevelOne для получения запасных частей
Общая информация	Камера предназначена для наружного использования, требуется инжектор или коммутатор PoE высокой мощности LevelOne (POI-4000, FSW-0513)

Часто задаваемые вопросы - BOH1411 LEVELONE

Как сбросить настройки камеры LevelOne BOH1411?

Для сброса камеры к заводским настройкам нажмите и удерживайте кнопку Reset в течение 5 секунд с помощью скрепки. Настройки IP и пароль будут удалены.

Какой IP-адрес камеры по умолчанию?

IP-адрес по умолчанию: 192.168.1.100. Порт по умолчанию: 80. Вы можете изменить его через программное обеспечение управления.

Как получить доступ к камере через веб-браузер?

Убедитесь, что ваш компьютер находится в одной сети с камерой. Откройте браузер и введите IP-адрес (по умолчанию 192.168.1.100). Войдите, используя имя пользователя 'admin' и пароль по умолчанию 'admin'.

Какое мобильное приложение использовать для просмотра камеры?

LevelOne рекомендует приложение 'LevelOne Viewer', доступное на iOS и Android. Вы также можете использовать стороннее программное обеспечение, совместимое с ONVIF.

Можно ли подключить камеру напрямую к стандартному PoE-коммутатору?

Нет, эта камера требует питания PoE высокой мощности LevelOne (нестандартный IEEE 802.3at/af). Используйте инжектор или коммутатор LevelOne, например POI-4000 или FSW-0513.

Какова дальность инфракрасного ночного видения?

Дальность инфракрасного излучения составляет около 20 метров в полной темноте.

Камера водонепроницаема?

Да, она имеет степень защиты IP66, что делает ее устойчивой к дождю и пыли для наружного использования.

Как подключить камеру к NVR-рекордеру?

Подключите камеру через порт PoE к коммутатору PoE высокой мощности LevelOne, затем соедините коммутатор с NVR. Используйте протокол ONVIF для интеграции.

Что делать, если видеоизображение не появляется?

Проверьте соединения Ethernet и питание. Убедитесь, что инжектор PoE включен. Перезагрузите камеру, отключив и снова подключив ее через 5 секунд.

Могу ли я использовать питание 12 В вместо PoE?

Да, камера может питаться от 12 В постоянного тока через разъем DC или винтовую клеммную колодку. Убедитесь, что блок питания обеспечивает не менее 1 А.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BOH1411 LEVELONE

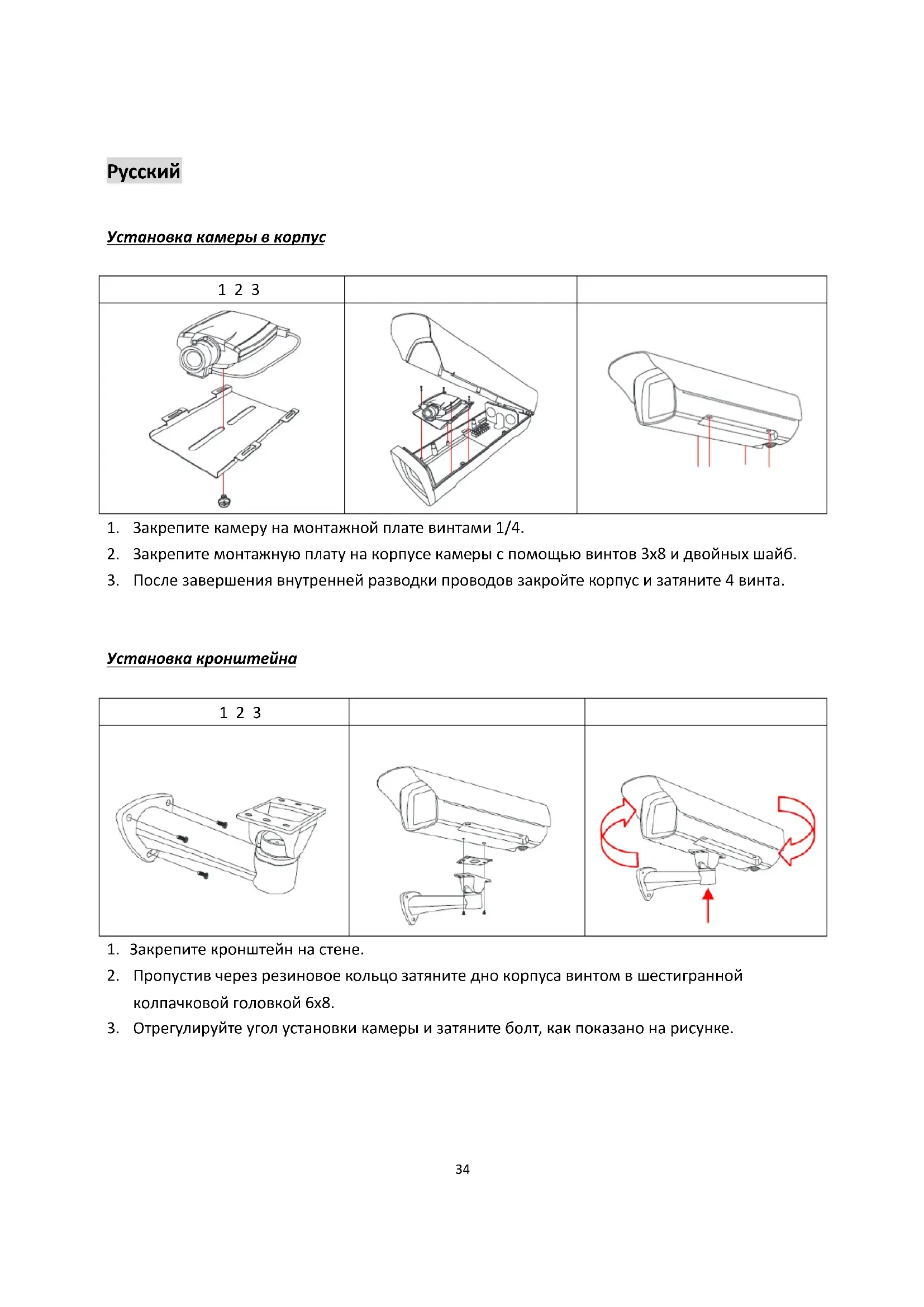

Installation de laamera dans le boitier

1 2 3

1. Fixez laamera à la plaque de montage à l'aide de vis 1/4.
2. Fixez la plaque de montage au boitier de laamera à l'aide de vis 3x8 à double rondelle.
3. Une fois le cablage interne en place, fermez le boitier et serrez les quatre vis.

Installation du support

1 2 3

1. Fixez le support au mur.
2. A travers le joint en caoutchouc, serrez le bas du boitier à l'aide de la vis d'assemblage 6x8 à tete plate.
3. Reglez l'angle de laamera et serrez le boulon tel qu'illustré.

François

Routage du cablage dans le boitier

Connexion pour cameras 12VDC

SW 1 = P 1

Caméras avec prise DC 2,0 mm
DC12V OUT (Terminal Block) Red(+) Black(-)	←→	To Camera 2.0mm DC Jack
PoE OUT	←→	To Camera RJ45 Port

Caméras avec connecteurs d'alimentation 12VDC
DC12V OUT (DC Jack)	←→	To Camera with Terminal Block Red(+) Black(-)
PoE OUT	←→	To Camera RJ45 Port

François

Connexion pour cameras PoE

SW 1 = P 2

Branchement de l'alimentation sur le boitier

Branchez le boîtier (PoE IN) sur un injecteur/commutateur haute puissance LevelOne (POI-4000, FSW-0513).

Remarque: Cet apparéil ne prend pas en charge le standard IEEE 802.3at/af. Utilisez uniquement des produits PoE haute puissance LevelOne. (POI-4000, FSW-0513).

Attention

Pour minimiser les risques de chocs électriques, n'exposez jamais l'intérieur de cet apparéil à la pluie ou à l'humidité.

Attention: Respectez soigneusement les instructions de branchement. La modification des interrupteurs ou des erreurs de câblage peuvent endommager le boîtier ou laamera.

Espanol
