사용 설명서 BOH1411 LEVELONE

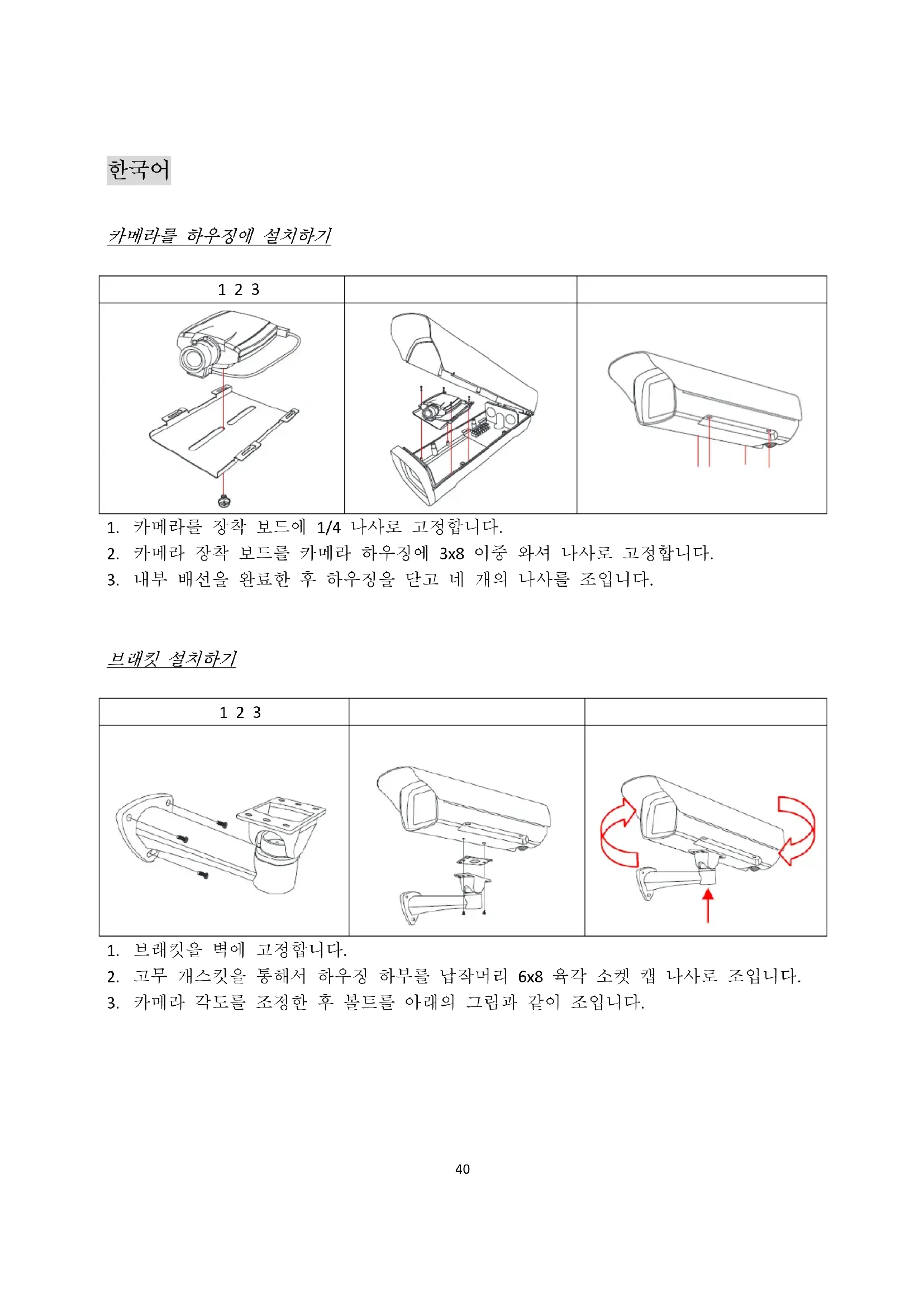

Installation de laamera dans le boitier
| 1 2 3 | ||
- Fixez laamera à la plaque de montage à l'aide de vis 1/4.
- Fixez la plaque de montage au boitier de laamera à l'aide de vis 3x8 à double rondelle.
- Une fois le cablage interne en place, fermez le boitier et serrez les quatre vis.
Installation du support
| 1 2 3 | ||
- Fixez le support au mur.
- A travers le joint en caoutchouc, serrez le bas du boitier à l'aide de la vis d'assemblage 6x8 à tete plate.
- Reglez l'angle de laamera et serrez le boulon tel qu'illustré.
François

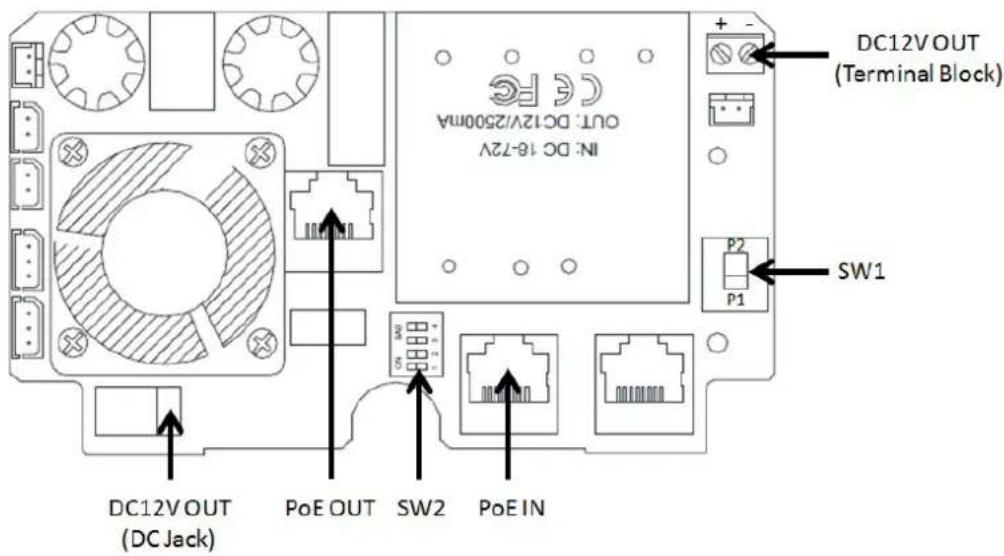

Routage du cablage dans le boitier

Connexion pour cameras 12VDC
$$ \mathbf {S W 1} = \mathbf {P 1} $$
| Caméras avec prise DC 2,0 mm | ||
| DC12V OUT (Terminal Block) Red(+) Black(-) | ←→ | To Camera 2.0mm DC Jack |
| PoE OUT | ←→ | To Camera RJ45 Port |
| Caméras avec connecteurs d'alimentation 12VDC | ||
| DC12V OUT (DC Jack) | ←→ | To Camera with Terminal Block Red(+) Black(-) |
| PoE OUT | ←→ | To Camera RJ45 Port |
François
Connexion pour cameras PoE
$$ \mathbf {S W 1} = \mathbf {P 2} $$
Branchement de l'alimentation sur le boitier
Branchez le boîtier (PoE IN) sur un injecteur/commutateur haute puissance LevelOne (POI-4000, FSW-0513).
Remarque: Cet apparéil ne prend pas en charge le standard IEEE 802.3at/af. Utilisez uniquement des produits PoE haute puissance LevelOne. (POI-4000, FSW-0513).
Attention
Pour minimiser les risques de chocs électriques, n'exposez jamais l'intérieur de cet apparéil à la pluie ou à l'humidité.
Attention: Respectez soigneusement les instructions de branchement. La modification des interrupteurs ou des erreurs de câblage peuvent endommager le boîtier ou laamera.
