사용 설명서 NVR0208 LEVELONE

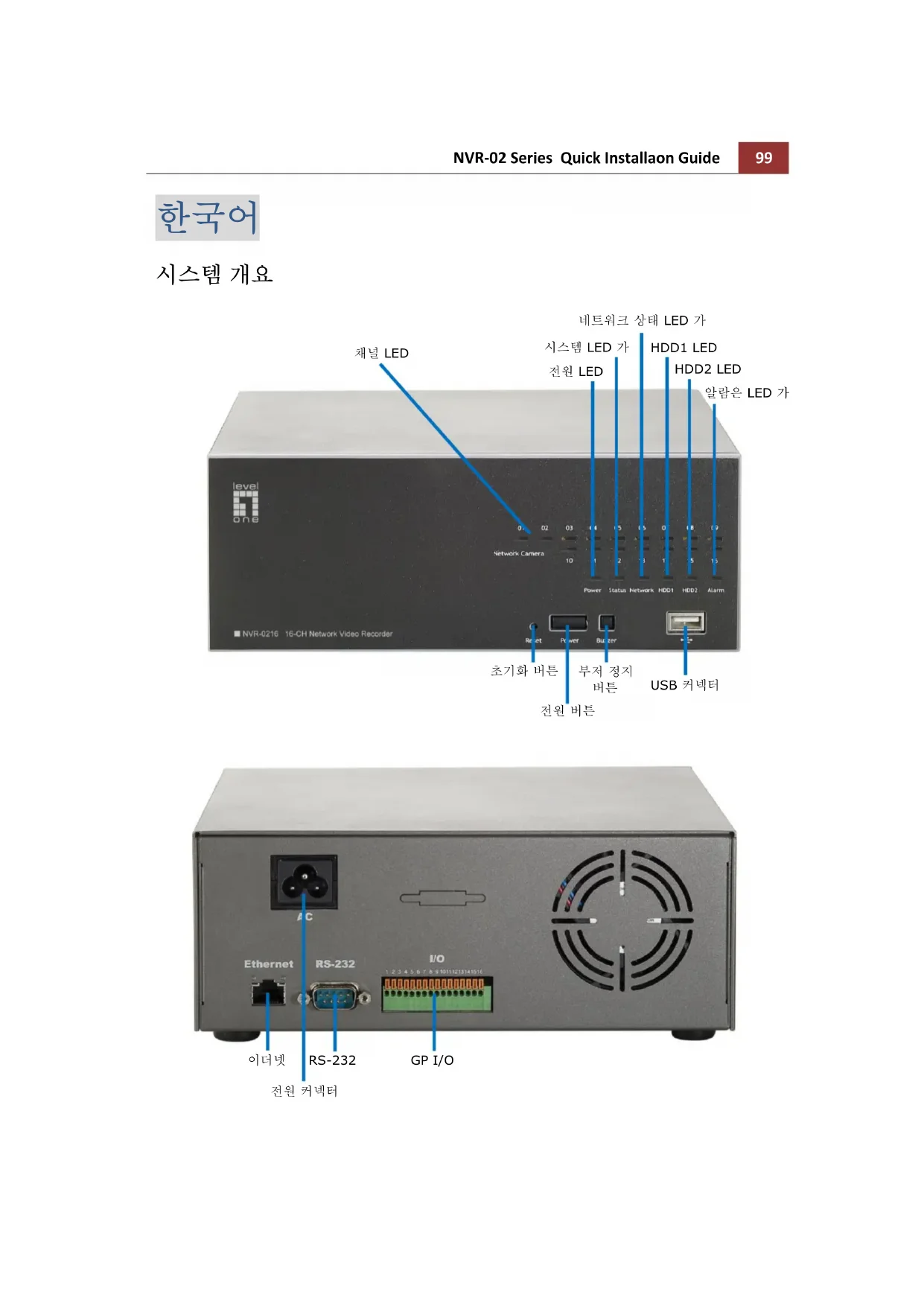

체널 LED 네트워크 상태 LED 가 시스템 LED 가 전원 LED HDD1 LED HDD2 LED 알람은 LED 가 Network Camera Power Status Network HDD1 HDD2 Alarm NVR-0216 16-CH Network Video Recorder 초기화 버튼 부서 경지 비든 전원 비튼 Reset Power Buffer USB 커넥터

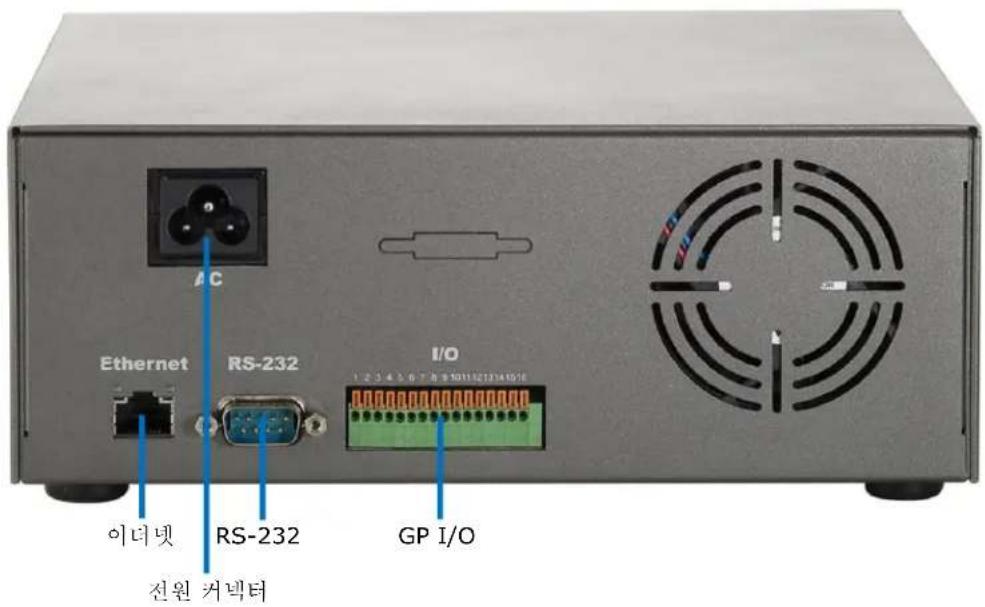

Ethernet RS-232 I/O 이더넷 RS-232 GP I/O 전원 커넥터

HDD 설치

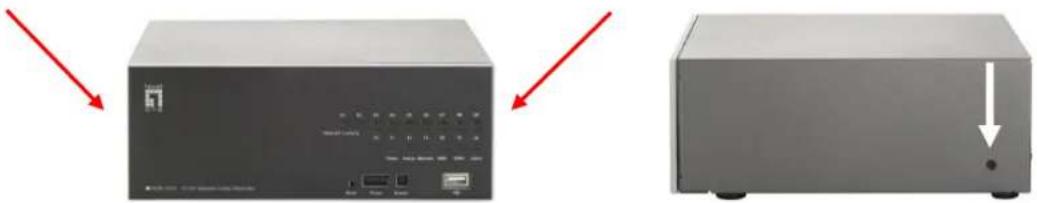

1.측면에 있는 나사부터 제거합니다.

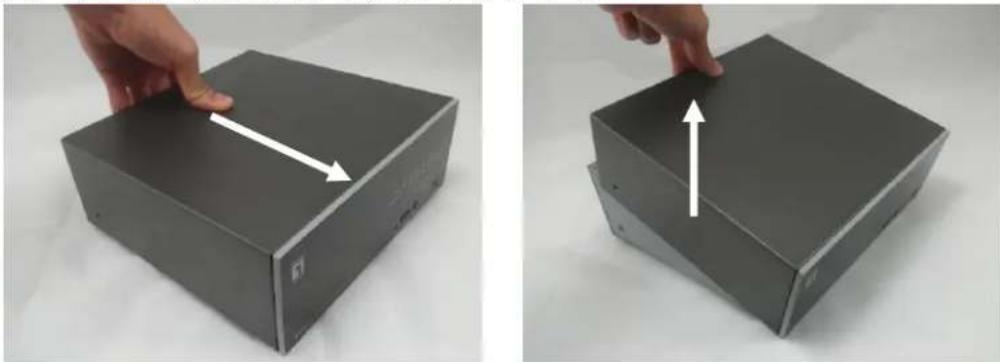

1. 상단 하우징을 앞으로 민 다음 들어 올립니다.

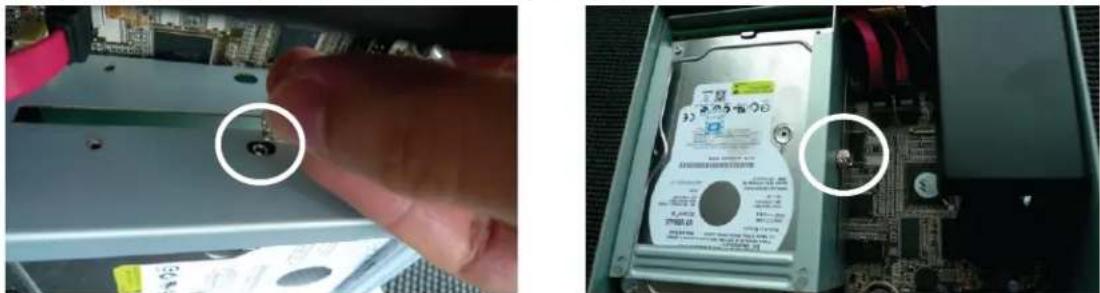

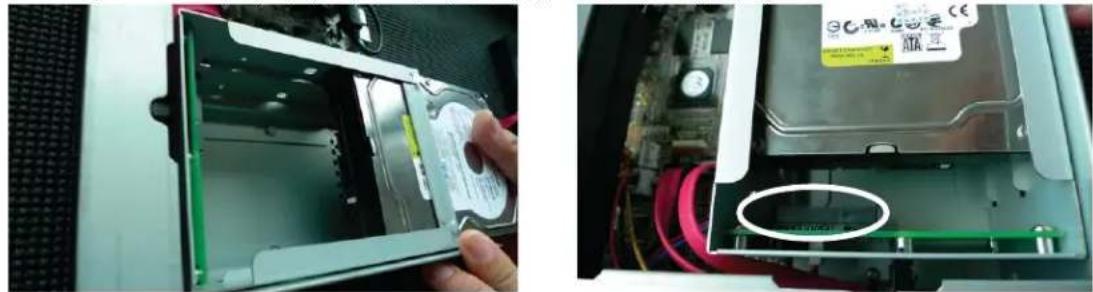

1. 하드 드라이브 트레이를 찾아 HDD 를 SATA 커넥터에 완전히 밀어 넣고 HDD 가 SATA 커넥터와 바르게 정렬되었는지 확인합니다.

4.제공된 나사를 사용하여 HDD 를 고정합니다.

1. 상단 하우징을 다시 제자리에 설치하고 하단 하우징에 고정합니다.

NVR에연결하기

NVR에 연결할 수 있는 방법은 여러 가지가 있으며, 아래는 네트워크 설정이 다른 경우 권장되는 방법입니다:

LevelOne 장치 검색 유틸리티 사용

NVR이 DHCP 서버가 이미 존재하는 회사 네트워크 또는 근거리 네트워크에 설치된 경우, 동일한 네트워크에 있는 컴퓨터에서 "LevelOne 장치 검색" 유틸리티를 실행하여 최상위 DHCP 서버가 지정한 IP 를 가진 NVR을 찾습니다.

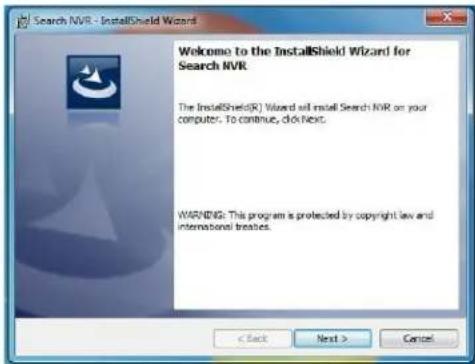

먼저 CD에서 "장치 검색" 유틸리티를 시작하여 다음과 같이 설치를 진행합니다:

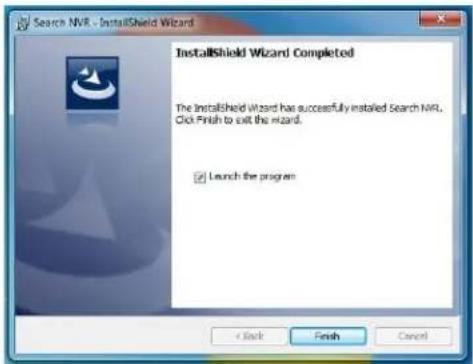

설치가 완료되면,“검색 시작” 옵션을 선택하고 “마침” 을 클릭합니다.

검색이 자동으로 시작되고 검색 상태가 표시됩니다.

NVR 을 찾고 MVR 의 IP 주소가 표시됩니다.

IP Address	Http Port	Brand	Modal	MAC Address
192.168.0.3	80	LevelOne	NVR-0216	00-22-4e-c0-05-05
192.168.0.17	80	Level1	NVR-0104 4-CH	00-22-4e-f0-01-50
192.168.0.40	80	Level1	NVR-0216 16-CH	00-22-4e-c0-01-c8

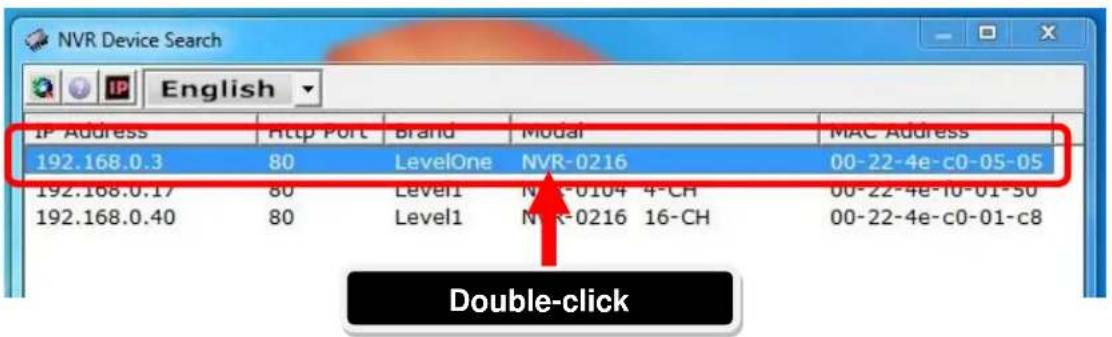

NVR을 더블 클릭하면 검색 프로그램이 사용자의 기본 브라우저에서 NVR의 웹관리 페이지를 자동으로 액세스합니다.

NVR Device Search IP Address Http Port Brand Modal MAC Address 192.168.0.3 80 LevelOne NVR-0216 00-22-4e-c0-05-05 192.168.0.17 80 Level1 NVR-0104 4-CH 00-22-4e-f0-01-S0 192.168.0.40 80 Level1 NVR-0216 16-CH 00-22-4e-c0-01-c8 Double-click

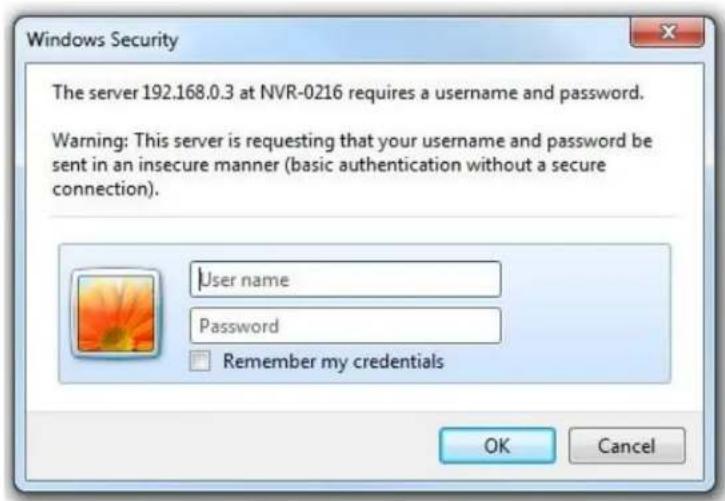

NVR의 사용자 이름과 비밀번호를 입력하라는 프롬프트가 표시됩니다. 기본 사용자 이름 "root"와 비밀번호 "root"를 입력한 다음 "확인"을 클릭하여 시스템을 시작합니다.

NVR의 기본 IP 주소를 사용하여 NVR에 액세스하기

NVR에는 사전 구성된 정적 IP "192.168.101.50"이 제공됩니다. 그러나 이 주소는 네트워크에 DHCP 서버가 존재하지 않을 때만 사용됩니다. NVR 이 자신의 DHCP 서버 기능을 켜고 네트워크에서 DHCP 서버 역할을 합니다.

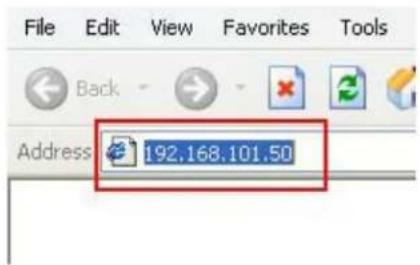

NVR 에 연결하려면, 크로스오버 CAT5 이더넷 케이블을 사용하여 PC 를 NVR 에 직접 연결합니다. NVR 의 IP 주소를 가지고 웹 브라우저에서 간단하게 NVR 에 액세스할 수 있습니다.

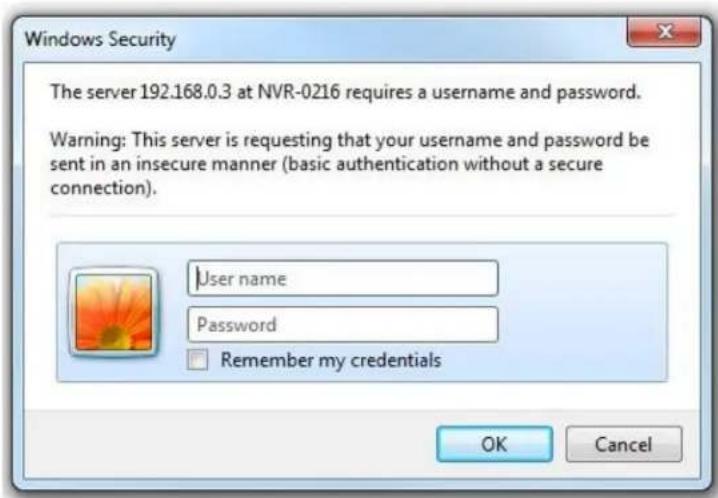

다시 사용자 이름과 비밀번호를 입력하라는 프롬프트가 표시됩니다. 기본 사용자 이름 "root"와 비밀번호 "root"를 입력한 다음 "확인" 을 클릭하여 시스템을 시작합니다.

1.“검색” 버튼을 클릭하여 카메라 검색을 수행합니다.

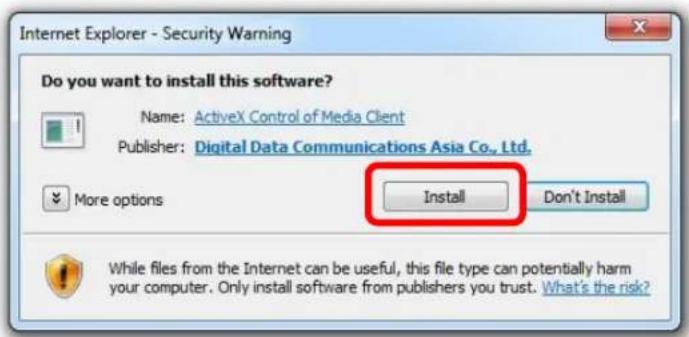

1. 검색 기능을 제대로 수행하려면 Active Control 구성요소를 설치하라는 프롬프트가 표시됩니다. “설치” 를 클릭합니다.

3.그러면 검색이 시작되고 다음과 같이 검색 상태가 표시됩니다:

1. 검색된 카메라가 목록으로 표시되면 목록에서 카메라를 선택하고 “구성” 을 누르기만 하면 됩니다.

LevelOne FCS-5051 192.168.0.149 80 * LevelOne FCS-3091 192.168.0.150 80 Level One FCS-0031 192.168.0.151 80 * Level One WCS-0030 192.168.0.154 80 Level One FCS-6830 192.168.0.155 80 LevelOne FCS-0071 192.168.0.156 80

Configure

2

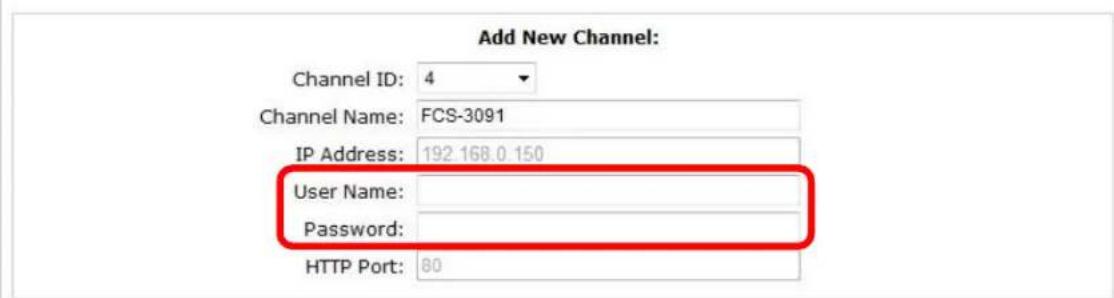

1. 카메라의 정보가 “카메라 정보” 색션에 표시됩니다. 사용자 이름과 비밀번호를 입력하고 채널 ID 를 선택하고 카메라 이름을 지정합니다.

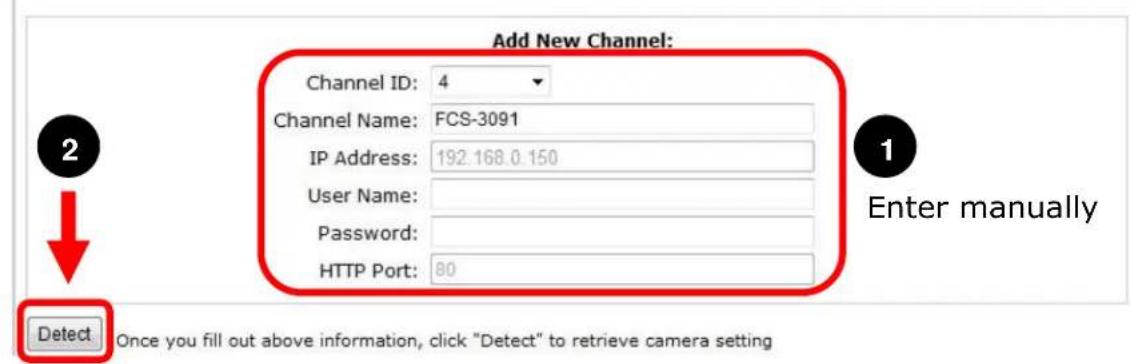

6.“탐지”를 클릭하여 레코더와 카메라 간의 연결을 구성합니다.연결이 성공적으로 구성되면,카메라의 상세 정보가 아래와 같이 폴링되어 표시됩니다.

Detect

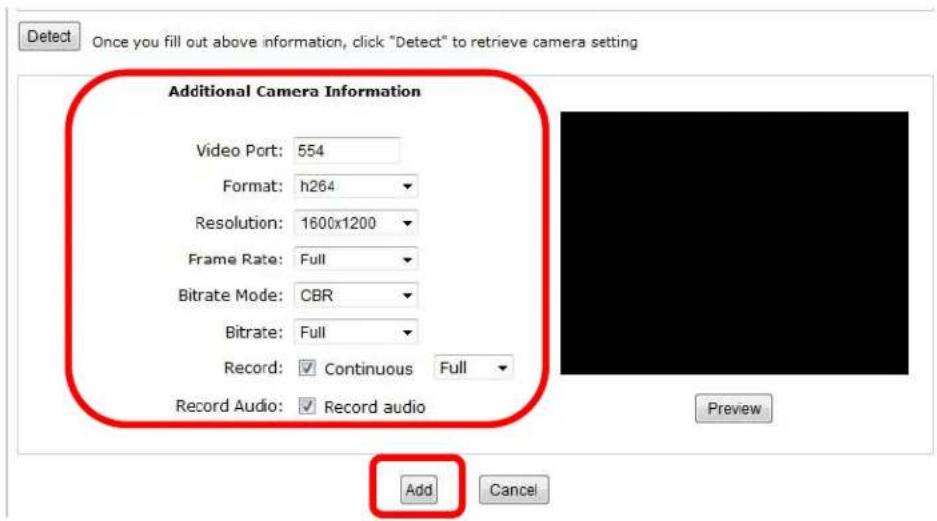

1. 원하는 경우 비디오 형식, 프레임 속도, 해상도 또는 비트 레이트를 조정한 다음 "추가" 를 클릭하여 카메라 추가를 마칩니다.

간단하게 위에서 설명한 방법을 따르면 되나, “검색” 기능을 사용하는 대신 “카메라 정보” 에 카메라의 IP 주소와 자격 증명을 수동으로 입력한 다음 위에서 설명한 단계 6\~7 을 따르십시오.
