NVR0208 - Grabadora de voz LEVELONE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grabador de video en red (NVR) para cámaras IP
Marca	LevelOne
Modelo	NVR0208
Número de canales	8 canales (según el modelo)
Alimentación	Conector de alimentación de red (12V CC, adaptador incluido)
Conectividad	1 puerto Ethernet, 1 puerto RS-232, 1 puerto GP I/O, 2 puertos USB
Almacenamiento interno	2 bahías para discos duros SATA (HDD1 y HDD2)
Resolución de video máxima	Hasta 5 MP por cámara (estimado)
Compresión de video	H.264, H.265 (estimado)
Pantalla	Salida de video a través del navegador web
Entradas/salidas de audio	Soporte de audio a través de cámaras IP
LEDs indicadores	Power, Status, Network, HDD1, HDD2, Alarm
Botones	Reinicio, parada de zumbador, alimentación
Dimensiones (L x P x A)	Aproximadamente 300 x 240 x 50 mm (estimado)
Peso	Aproximadamente 2,5 kg (sin disco duro)
Temperatura de funcionamiento	0°C a 45°C
Humedad de funcionamiento	10% a 90% (sin condensación)
Funciones principales	Grabación continua, detección de movimiento, acceso remoto, copia de seguridad USB
Software incluido	Utilidad LevelOne Device Search, acceso a través del navegador
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco, no usar solventes
Seguridad	Contraseña por defecto (root/root) a cambiar, no exponer a la humedad
Piezas de repuesto y reparabilidad	Discos duros reemplazables, no se proporcionan piezas de repuesto por el fabricante

Preguntas frecuentes - NVR0208 LEVELONE

¿Cómo conectar el NVR0208?

Conecte el adaptador de corriente al NVR y enchúfelo a una toma. Use un cable Ethernet para conectar el NVR a su router o directamente a un PC (con cable cruzado).

¿Cuál es la dirección IP por defecto?

La dirección IP por defecto es 192.168.101.50 si no hay ningún servidor DHCP presente. De lo contrario, use la utilidad LevelOne Device Search para encontrar la IP asignada.

¿Cuáles son el nombre de usuario y la contraseña por defecto?

El nombre de usuario es root y la contraseña es root. Se recomienda encarecidamente cambiarlos después de la primera conexión.

¿Cómo instalar un disco duro en el NVR0208?

Retire los tornillos laterales, empuje el chasis superior hacia adelante y levántelo. Inserte el disco duro SATA en el conector, atorníllelo y luego vuelva a colocar el chasis.

¿Cómo agregar una cámara al NVR?

Conéctese a través del navegador, vaya a la sección Cámara, haga clic en Search para detectar automáticamente las cámaras en la red, o agregue manualmente la dirección IP de la cámara.

¿Puedo acceder al NVR de forma remota?

Sí, si el NVR está conectado a Internet y ha configurado la redirección de puertos en su router, puede acceder a través del navegador desde cualquier lugar.

¿Cómo restablecer el NVR0208 a los valores de fábrica?

Presione el botón Reset en la parte posterior durante aproximadamente 10 segundos hasta que los LED parpadeen. El dispositivo se reiniciará con la configuración predeterminada.

¿Qué significan los LED en el panel frontal?

Power : alimentación; Status : estado del sistema; Network : actividad de red; HDD1/HDD2 : actividad del disco; Alarm : alarma activa.

¿Qué tipos de cámaras son compatibles?

El NVR funciona con cámaras IP LevelOne y otras marcas que utilizan los protocolos ONVIF, RTSP o propietarios de LevelOne. Consulte la lista de compatibilidad en el sitio web de LevelOne.

¿Cómo hacer una copia de seguridad de las grabaciones?

Conecte una unidad USB al puerto USB frontal, vaya al menú de copia de seguridad a través del navegador, seleccione las grabaciones y haga clic en Backup.

MANUAL DE USUARIO NVR0208 LEVELONE

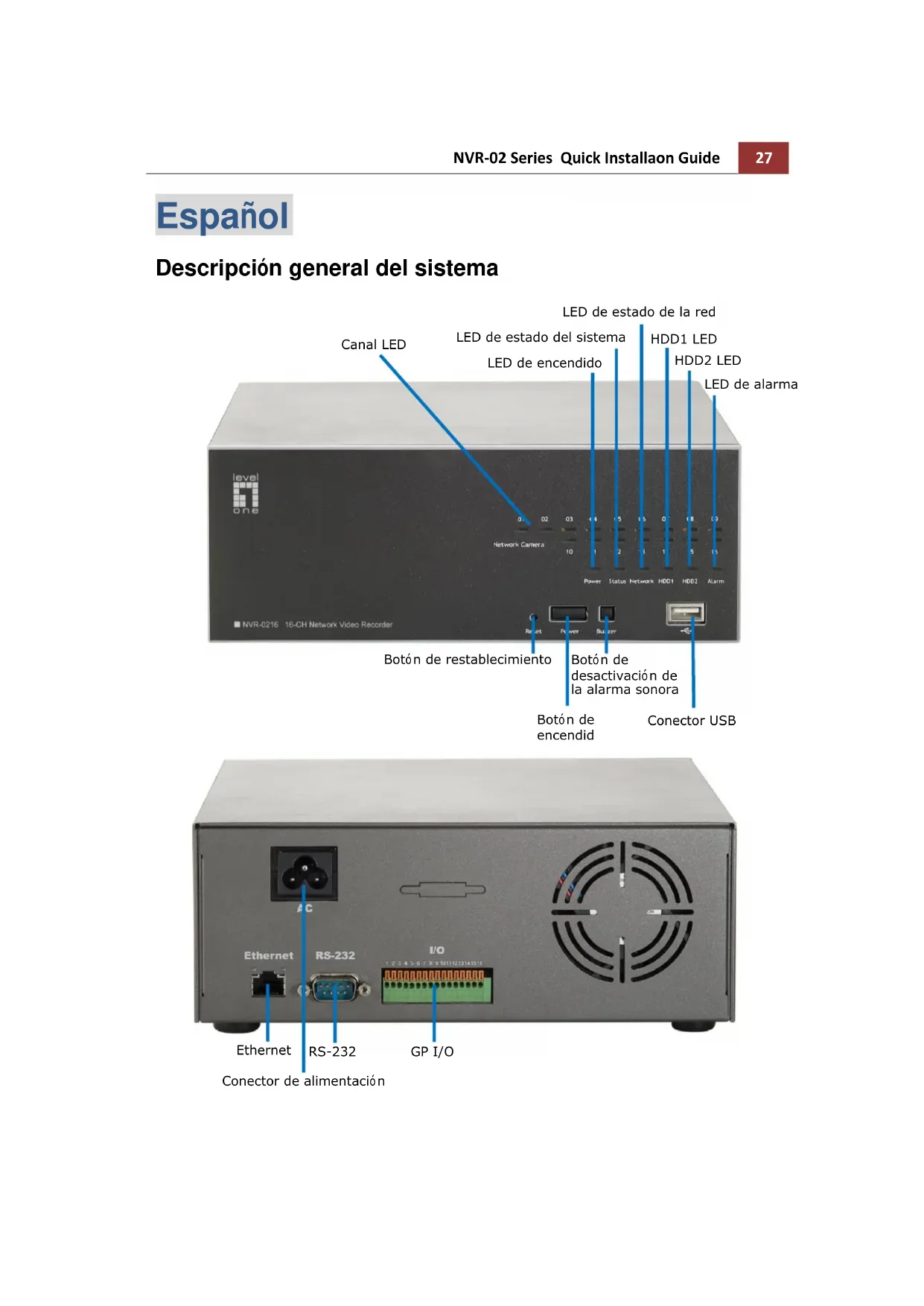

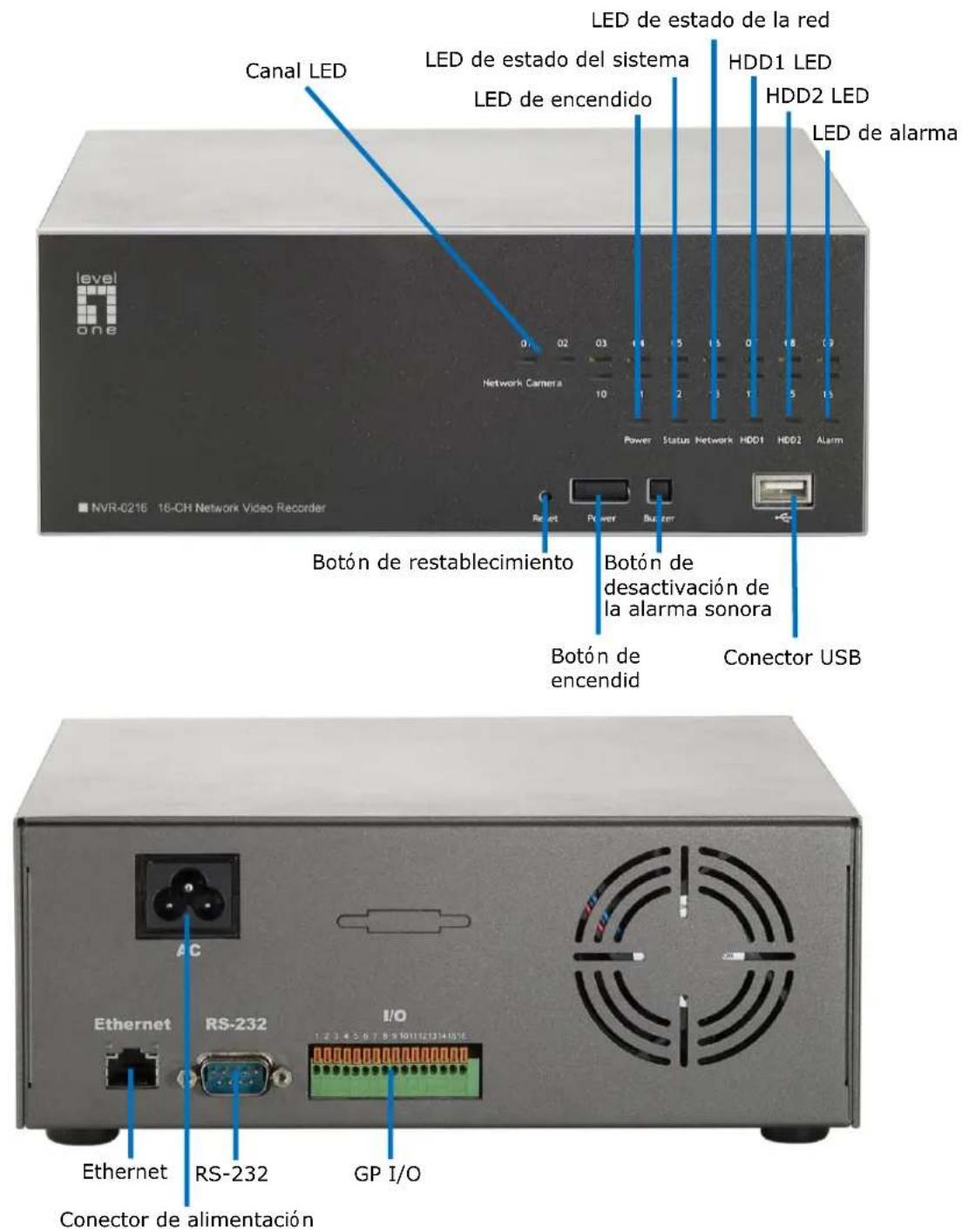

Descripción general del sistema

Instalaciones de Disco duro

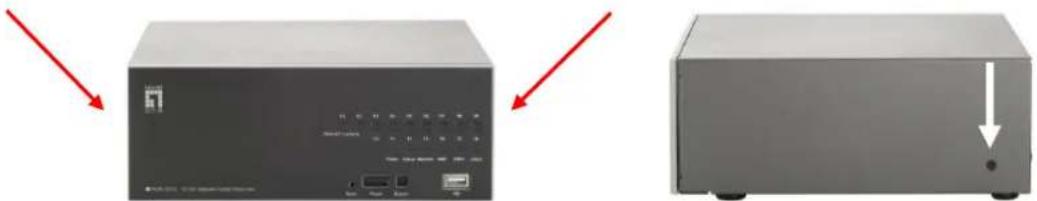

1. Comience retirando los tornillos situados en el lateral.

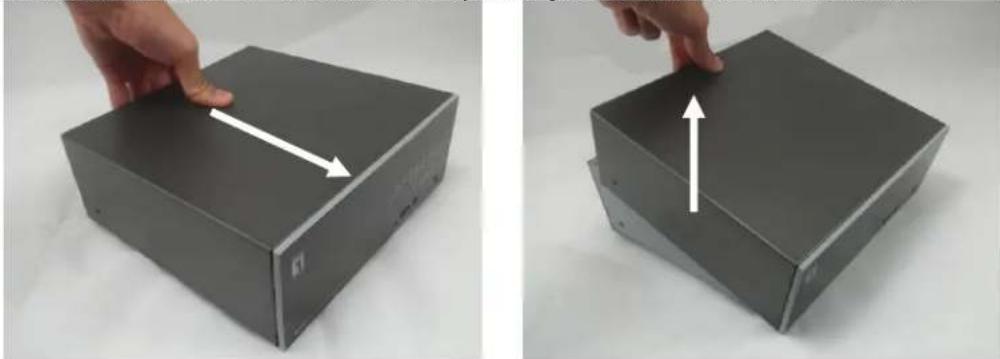

1. Tire hacia delante de la cubierta superior y, a continuación, levántela.

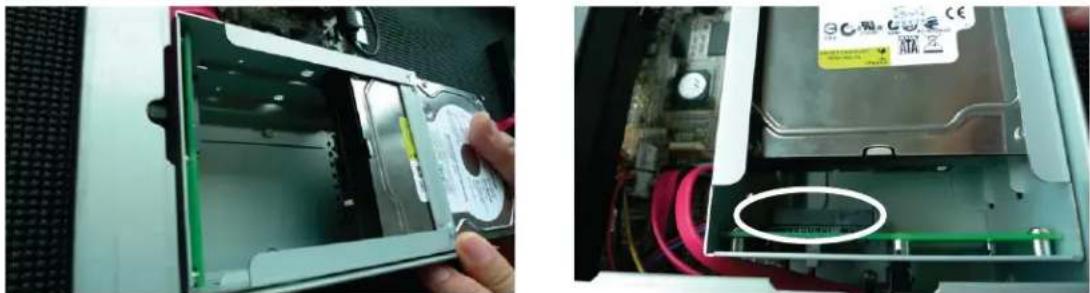

1. Ubique la bandeja de la unidad de disco duro y deslice la unidad de disco duro en el conector SATA, asegurándose de que la unidad esté correctamente alineada con el conector SATA.

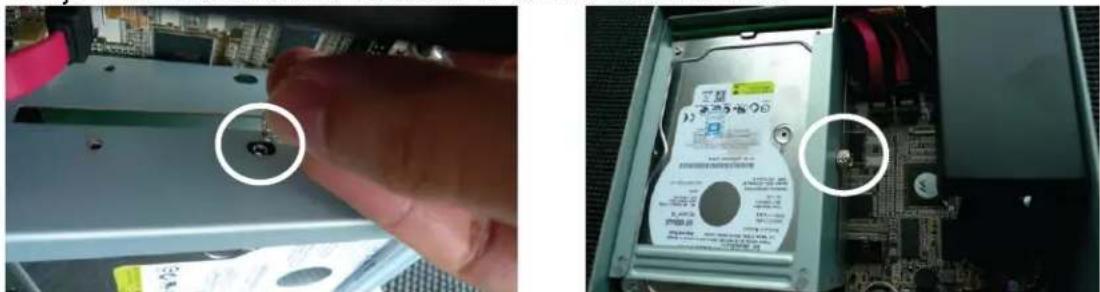

1. Fije la unidad de disco duro con el tornillo suministrado.

1. Vuelva a colocar la cubierta superior y fí jela con la cubierta inferior.

Conexión con el dispositivo NVR

Existen distintas formas de conexión con el dispositivo NVR. A continuación se describen los métodos recomendados según las distintas configuraciones de red:

Uso de la utilidad LevelOne Device Search (Búsqueda de dispositivos LevelOne)

Si el dispositivo NVR forma parte de una red corporativa o una red de área local en la que exista un servidor DHCP, ejecute la utilidad “LevelOne Device Search” (Búsqueda de dispositivos LevelOne) desde un equipo que pertenezca a la misma red y busque el dispositivo NVR a través de la dirección IP asignada por el servidor DHCP de nivel superior.

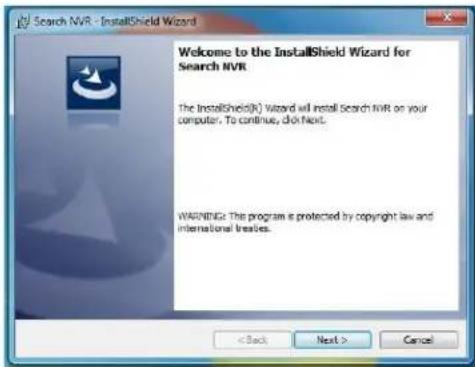

Inicie en primer lugar la utilidad "LevelOne Device Search" (Búsqueda de dispositivos LevelOne) desde el CD y lleve a cabo la instalación:

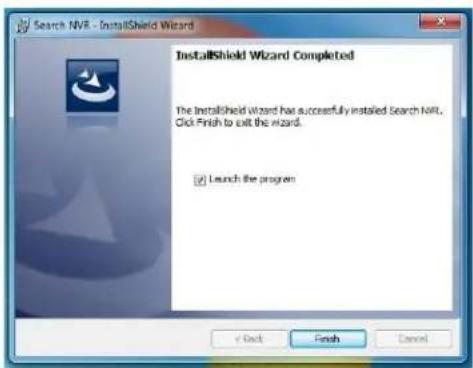

Una vez finalizada la instalación, marque la opción “Launch the program” y haga clic en “Finish” (Finalizar):

La búsqueda se iniciará automáticamente y su estado se mostrará en la pantalla:

Una vez llevada a cabo la búsqueda, el dispositivo NVR debe haber sido localizado y su dirección IP aparecer en la pantalla:

IP Address	Http Port	Brand	Modal	MAC Address
192.168.0.3	80	LevelOne	NVR-0216	00-22-4e-c0-05-05
192.168.0.17	80	Level1	NVR-0104 4-CH	00-22-4e-f0-01-50
192.168.0.40	80	Level1	NVR-0216 16-CH	00-22-4e-c0-01-c8

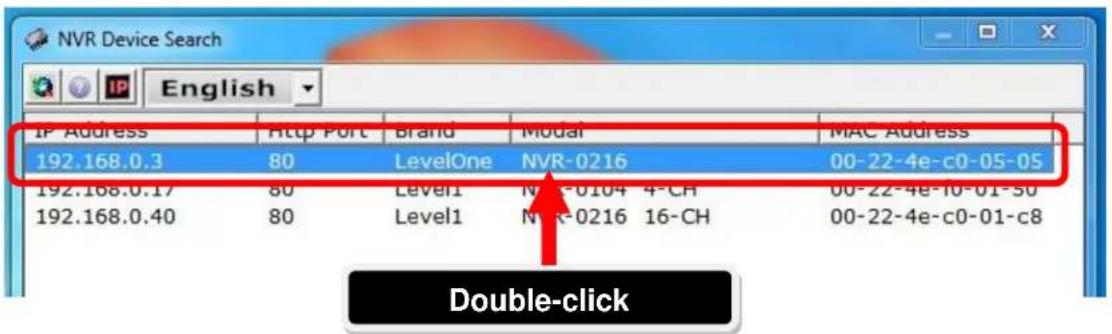

Haga doble clic en un dispositivo NVR para que el programa de búsqueda acceda automáticamente a la página de administración web del dispositivo NVR a través de su explorador predeterminado.

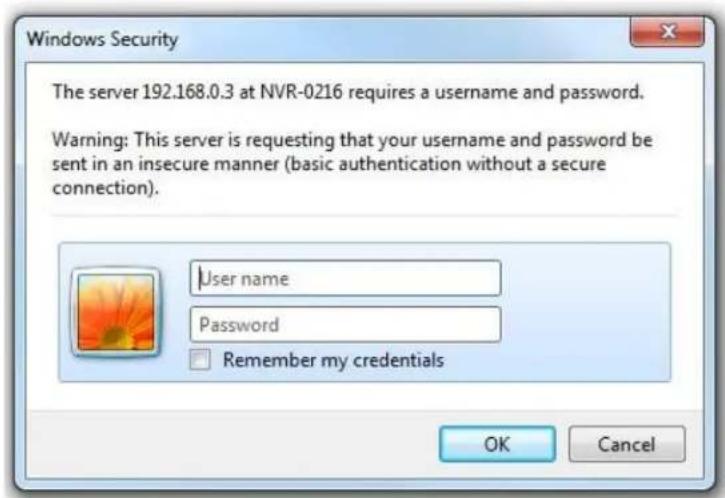

El sistema le pedirá que introduzca el nombre de usuario y la contraseña del dispositivo NVR. Introduzca el nombre de usuario "root" y la contraseña "root" predeterminados. A continuación, haga clic en "OK" (Aceptar) para acceder al sistema.

Acceso al dispositivo NVR a través de su dirección IP predeterminada

La dirección IP estática preconfigurada en el dispositivo NVR es "192.168.101.50". No obstante, dicha dirección se usa sólo si no hay ningún servidor DHCP presente en la red. El dispositivo NVR activará su función de servidor DHCP y actuará como servidor DHCP de la red.

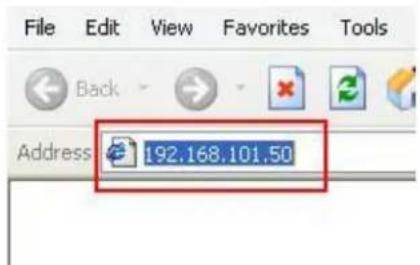

Si desea conectarse al dispositivo NVR, conecte su PC directamente al dispositivo NVR a través de un cable Ethernet cruzado de categorí a CAT5. Acceda entonces al dispositivo NVR a través de su dirección IP utilizando un explorador web.

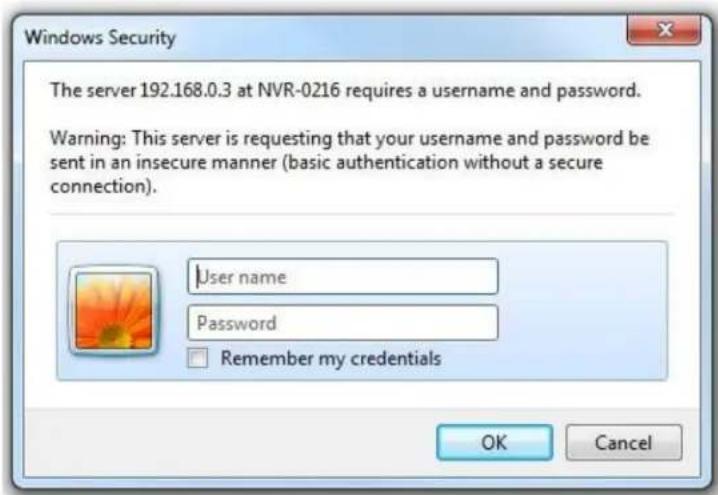

De nuevo, el sistema le pedirá que introduzca su nombre de usuario y su contraseña. Introduzca el nombre de usuario "root" y la contraseña "root" predeterminados. A continuación, haga clic en "OK" (Aceptar) para acceder al sistema.

1. Haga clic en el botón "Search" (Buscar) para buscar la cámara.

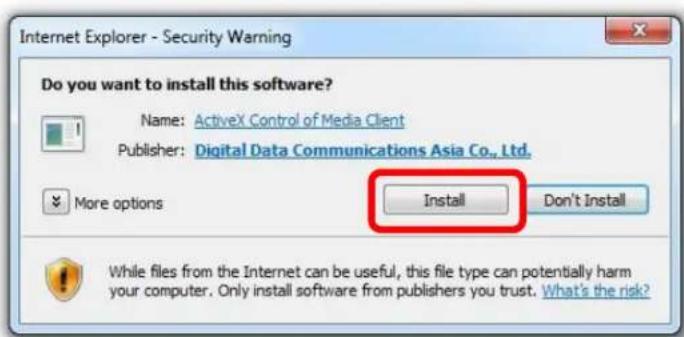

1. El sistema le preguntará si desea instalar el componente Active Control a fin de poder ejecutar correctamente la función de búsqueda. Confirme la operación haciendo clic en el botón "Install" (Instalar).

1. La búsqueda se iniciará a continuación y su estado se mostrará en la pantalla:

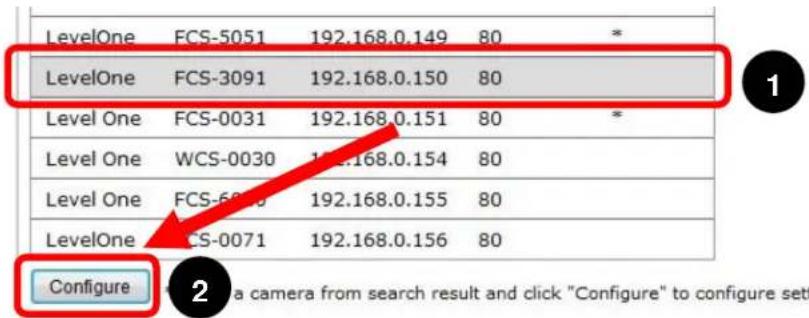

1. Aparecerá una lista compuesta por las cámaras encontradas. Tan sólo necesitará seleccionar una cámara en la lista y pulsar el botón "Configure" (Configurar).

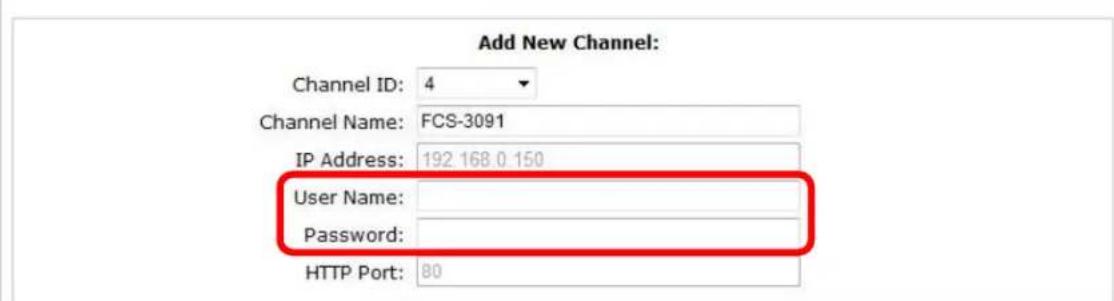

1. La información correspondiente se mostrará en la sección "Camera Information" (Información de cámara). Introduzca un nombre de usuario y una contraseña y, a continuación, seleccione el ID de canal y el nombre de la cámara.

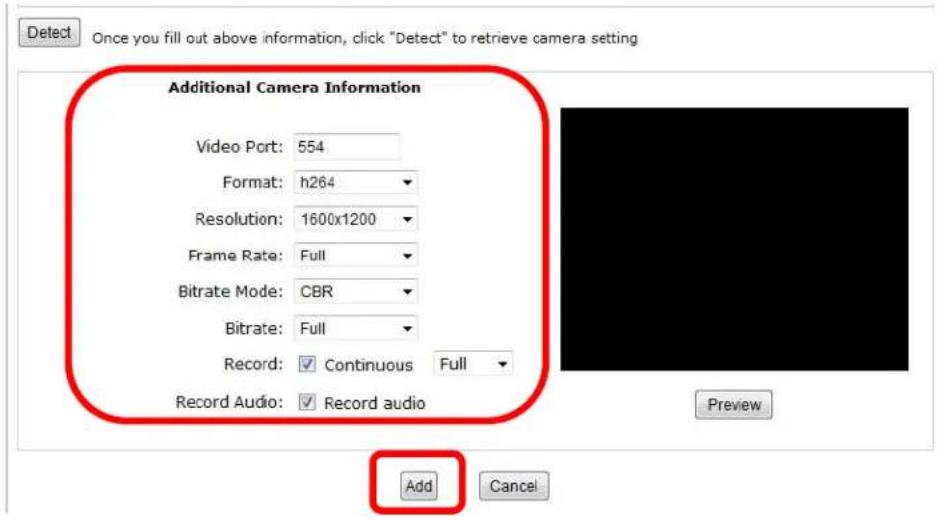

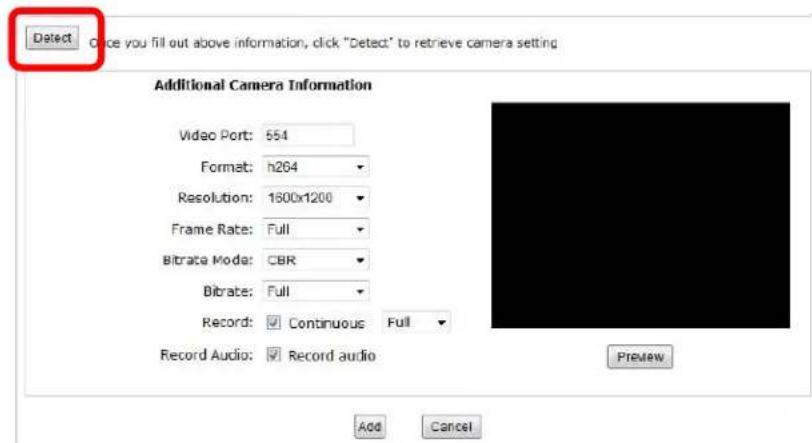

1. Haga clic en el botón "Detect" (Detector) para establecer una conexión entre el grabador y la cámara. Si la conexión se establece correctamente, recibirá información detallada acerca de la cámara que se mostrará en la pantalla como muestra la siguiente ilustración.

1. Si lo desea, ajuste el formato de ví deo, la velocidad de fotograma, la resolución, la velocidad de bits, etc. y haga clic en "Add" (Agregar) para confirmar la agregación de la cámara.

Agregar una cámara manualmente

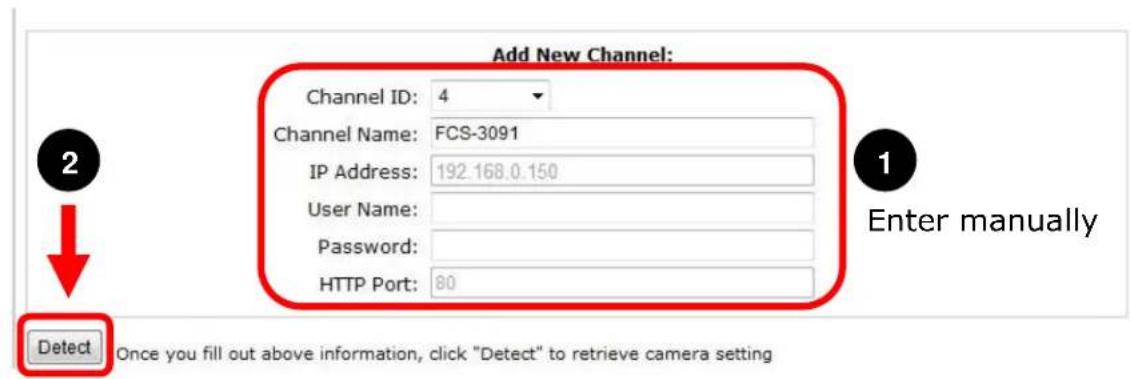

Siga las instrucciones descritas anteriormente, pero en lugar de usar la función "Search" (Buscar), introduzca manualmente la dirección IP y las credenciales de la cámara en la sección "Camera Information" (Información de cámara). A continuación, siga los pasos 6 \~ 7 descritos anteriormente.
