Tipo de producto	Conmutador industrial Gigabit PoE+
Marca	LevelOne
Modelo	IGX-2072
Número de puertos	8 puertos 10/100/1000Base-TX con PoE+ (802.3af/at), 2 puertos SFP Gigabit
Presupuesto PoE total	240 W
Dimensiones (L x P x A)	150 x 100 x 45 mm
Peso	0,8 kg
Alimentación	48-56 VDC (entrada redundante)
Temperatura de funcionamiento	-40 °C a 75 °C
Montaje	Riel DIN
Funciones principales	VLAN, QoS, IGMP Snooping, SNMP, gestión web, redundancia RSTP/STP
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	Desconectar la alimentación antes de cualquier intervención. No abrir la carcasa. Mantener fuera del alcance de los niños.
Piezas de repuesto y reparabilidad	Contacte al soporte técnico de LevelOne. Las reparaciones deben ser realizadas por un profesional calificado.
Información general	Cumple con las normas CE y RoHS. Garantía de 2 años.

Preguntas frecuentes - IGX-2072 LEVELONE

¿Cómo configurar el conmutador IGX-2072?

Conéctese a la interfaz web a través de la dirección IP predeterminada (192.168.1.1) con un navegador. Utilice el nombre de usuario y contraseña predeterminados (admin/admin). Luego puede modificar los parámetros de VLAN, QoS y otras funciones.

¿Puedo usar cables de categoría 5e con este switch?

Sí, los cables Cat5e son compatibles para velocidades Gigabit hasta 100 metros. Para un mejor rendimiento, use cables Cat6 o Cat6a si es necesario.

¿Cómo restablecer el switch a los ajustes de fábrica?

Mantenga presionado el botón Reset en la parte frontal de la carcasa durante al menos 5 segundos hasta que los indicadores parpadeen. El switch se reiniciará con los ajustes predeterminados.

¿Qué hacer si los indicadores de alimentación no se encienden?

Verifique la conexión de la alimentación eléctrica (48-56 VDC). Asegúrese de que la fuente de alimentación esté funcional. Si el problema persiste, contacte al soporte técnico.

¿El PoE funciona con todos los dispositivos?

El switch soporta los estándares 802.3af (15,4 W) y 802.3at (30 W) por puerto. Los dispositivos no PoE pueden conectarse mediante un inyector o un divisor PoE si es necesario.

¿Cómo actualizar el firmware del switch?

Descargue el último firmware desde el sitio web de LevelOne. Inicie sesión en la interfaz web, vaya a 'Mantenimiento' > 'Actualización de firmware'. Seleccione el archivo y haga clic en 'Aplicar'. No corte la alimentación durante la actualización.

¿Cuál es la distancia máxima para PoE?

La distancia máxima para una conexión PoE es de 100 metros con un cable de cobre Cat5e o superior. Más allá, use un extensor PoE o fibra óptica con convertidor.

¿Es posible usar cables de fibra óptica con este switch?

Sí, el switch está equipado con dos puertos SFP Gigabit. Inserte un módulo SFP compatible (por ejemplo LevelOne GSF-xxxx) y conecte la fibra óptica. Configure los parámetros en la interfaz web si es necesario.

¿Cómo activar VLAN en el switch?

Inicie sesión en la interfaz web, vaya a 'VLAN' > 'Configuración VLAN'. Cree una nueva VLAN con un ID (ej: 10). Asigne los puertos deseados y defina el modo (Access o Trunk). Aplique los cambios.

¿Dónde encontrar el manual completo del IGX-2072?

El manual completo se puede descargar gratis en el sitio notice-facile.com o en el sitio oficial de LevelOne en la sección de soporte. Busque el modelo IGX-2072.

MANUAL DE USUARIO IGX-2072 LEVELONE

Procedimiento de conexión de alimentación

Requisito: Se necesita una fuente de alimentación industrial de CC para el funcionamiento (se vende por separado).

PASO 1: Retire el bloque terminal.

PASO 2: Conecte los cables a PWR1+, PWR1- o PWR2+, PWR2- y conecte el cable neutro al tornillo de tierra.

PASO 3: Vuelva a colocar el bloque terminal en su lugar.

Nota: El switch industrial es un dispositivo para interiores. Si necesita usarlo para conectar dispositivos exteriores como cámaras IP para exteriores o puntos de acceso WiFi para exteriores con cable, entonces necesita instalar un protector contra sobretensiones en el cable entre el dispositivo exterior y el switch.

Realizar la configuración inicial

• Conecte una PC al puerto de la consola del switch utilizando el cable de consola.
• Configure el puerto serie de la PC: 115200 bps, 8 caracteres, sin paridad, un bit de parada, 8 bits de datos y sin control de flujo.
• Inicie sesión en la CLI usando la configuración predeterminada: Nombre de usuario "admin" y contraseña "admin".

Nota: Para obtener más información sobre la configuración del conmutador, consulte la Guía de administración web y la Guía de referencia de CLI.

Iniciar sesió n en el equipo

• Conecte el cable de interfaz RJ-45 de un switch industrial con un equipo mediante un cable de red.
• Establezca las propiedades TCP/IP del equip EI o.

Windows

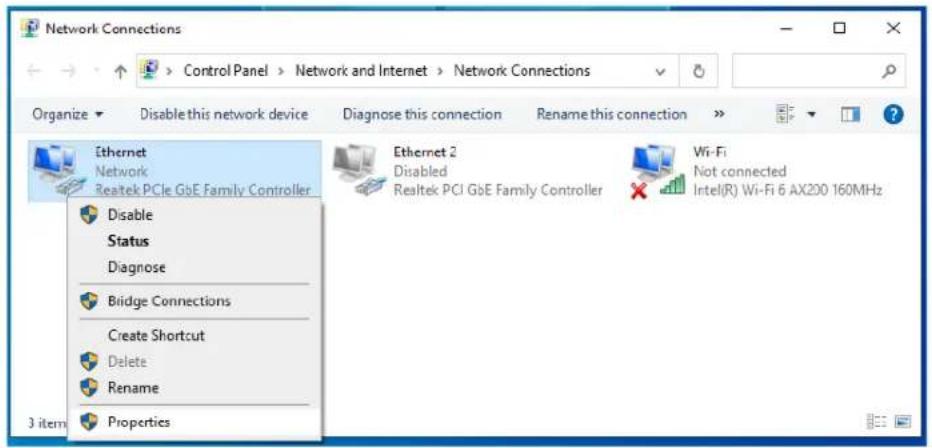

1. Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;

1. Haga doble clic en Protocolo de Internet 4 (TCP/IPv4).
2. Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 \~ 192.168.1.253. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.

1. Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.

■ macOS

1. Haga clic en el icono de Apple, en la lista desplegable de Apple, seleccione Preferencias del sistema.

1. Haga clic en el icono Red.

1. Seleccione Ethernet (para conexión por cable), en la lista desplegable Configurar IPv4, seleccione Manualmente.

1. Establezca la dirección IP de la computadora: la dirección IP de la computadora debe ser cualquiera de las siguientes direcciones IP gratuitas 192.168.1.2 \~ 192.168.1.253, máscara de subred 255.255.255.0 y luego haga clic en Aplicar

2. Abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.

Explicación de los símbolos

El símbolo con el signo de exclamación en el triángulo se utiliza para indicar información importante en estas instrucciones de funcionamiento. Siempre lea atentamente esta información.

Desecho

WEEE: Deseche el producto en un punto de reciclaje. No desechar junto con la basura doméstica. El almacenamiento o la eliminación incorrectos puede dañar el medioambiente o provocar lesiones.

Instrucciones de seguridad

Lea atentamente las instrucciones de uso y tenga especialmente en cuenta la información de seguridad. Si no sigue las instrucciones de seguridad y la información sobre el manejo adecuado de este manual, no asumimos ninguna responsabilidad por cualquier lesión personal o daño a la propiedad resultante. Tales casos invalidarán la garantía/garantía.

a) Información general

• El dispositivo no es un juguete. Manténgalo fuera del alcance de los niños y las mascotas.
• No deje el material de embalaje tirado sin cuidado. Esto puede convertirse en material de juego peligroso para los niños.

- Proteja el aparato de temperaturas extremas, luz solar directa, fuertes sacudidas, alta humedad, humedad, gases inflamables, vapor y solventes.

- No someta el producto a esfuerzos mecánicos.

- Si ya no es posible utilizar el producto de forma segura, póngalo fuera de servicio y protéjalo de cualquier uso accidental. Ya no se puede garantizar un funcionamiento seguro si el producto:

- está visiblemente dañado,

- ya no funciona correctamente,

- se ha almacenado durante períodos prolongados en malas condiciones ambientales o

- se ha sometido a cualquier estrés grave relacionado con el transporte.

- Manipule el producto con cuidado. Las sacudidas, los impactos o una caída, incluso desde poca altura, pueden dañar el producto.

- Consulte a un experto cuando tenga dudas sobre el funcionamiento, la seguridad o la conexión del aparato.

- El mantenimiento, las modificaciones y las reparaciones solo deben ser realizadas por un técnico o un centro de reparación autorizado.

- Si tiene preguntas que no han sido respondidas por estas instrucciones de funcionamiento, comuníquese con nuestro servicio de soporte técnico u otro personal técnico.

b) Personas y producto

- Nunca utilice el producto inmediatamente después de haberlo llevado de una habitación fría a una cálida. Esto puede provocar la formación de condensación, lo que puede provocar daños irreparables. Deje que el producto alcance la temperatura ambiente antes de conectarlo y ponerlo en uso. Esto puede llevar varias horas.

Cuidado y limpieza

• Desconecte el producto de la red eléctrica antes de limpiarlo.
• No utilice productos de limpieza agresivos, alcohol isopropílico u otras soluciones químicas, ya que pueden dañar la carcasa y el funcionamiento del producto.
• Limpiar el producto con un paño seco y sin fibras.
