MANUAL DE USUARIO IGU-1071 LEVELONE

Procedimiento de conexión de alimentación

Requisito: Se necesita una fuente de alimentación industrial de CC para el funcionamiento (se vende por separado).

PASO 1: Retire el bloque terminal.

PASO 2: Conecte los cables a PWR1+, PWR1- o PWR2+, PWR2- y conecte el cable neutro al tornillo de tierra.

PASO 3: Vuelva a colocar el bloque terminal en su lugar.

Nota: El switch industrial es un dispositivo para interiores. Si necesita usarlo para conectar dispositivos exteriores como cámaras IP para exteriores o puntos de acceso WiFi para exteriores con cable, entonces necesita instalar un protector contra sobretensiones en el cable entre el dispositivo exterior y el switch.

Realizar la configuración inicial

• Conecte una PC al puerto de la consola del switch utilizando el cable de consola.
• Configure el puerto serie de la PC: 115200 bps, 8 caracteres, sin paridad, un bit de parada, 8 bits de datos y sin control de flujo.
• Inicie sesión en la CLI usando la configuración predeterminada: Nombre de usuario "admin" y contraseña "admin".

Nota: Para obtener más información sobre la configuración del conmutador, consulte la Guía de administración web y la Guía de referencia de CLI.

Iniciar sesió n en el equipo

• Conecte el cable de interfaz RJ-45 de un switch industrial con un equipo mediante un cable de red.
• Establezca las propiedades TCP/IP del equip EI o.

Windows

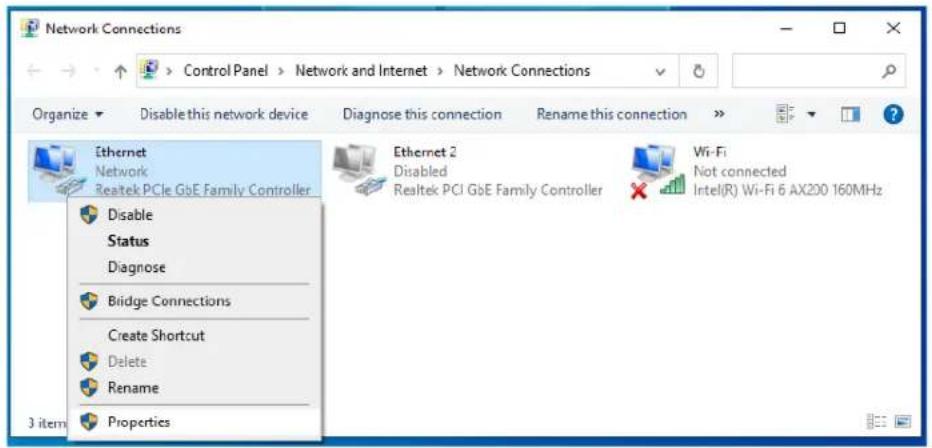

1. Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;

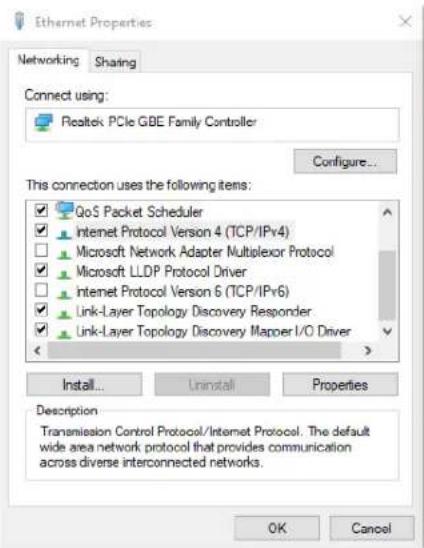

1. Haga doble clic en Protocolo de Internet 4 (TCP/IPv4).
2. Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 \~ 192.168.1.253. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.

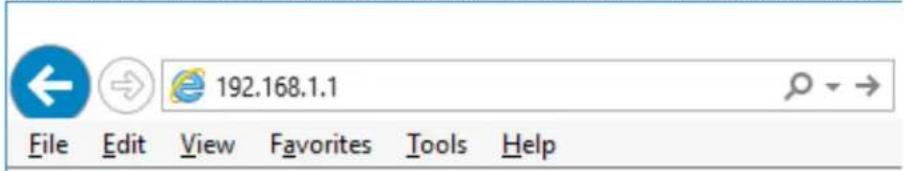

1. Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.

File Edit View Favorites Tools Help 192.168.1.1

■ macOS

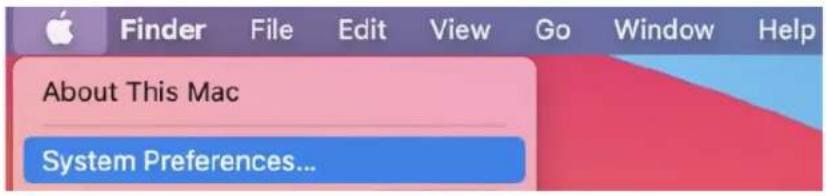

1. Haga clic en el icono de Apple, en la lista desplegable de Apple, seleccione Preferencias del sistema.

1. Haga clic en el icono Red.

Software Update Network Bluetooth

1. Seleccione Ethernet (para conexión por cable), en la lista desplegable Configurar IPv4, seleccione Manualmente.

Configure IPv4: Manually

1. Establezca la dirección IP de la computadora: la dirección IP de la computadora debe ser cualquiera de las siguientes direcciones IP gratuitas 192.168.1.2 \~ 192.168.1.253, máscara de subred 255.255.255.0 y luego haga clic en Aplicar

2. Abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.

192.168.1.1

Explicación de los símbolos

El símbolo con el signo de exclamación en el triángulo se utiliza para indicar información importante en estas instrucciones de funcionamiento. Siempre lea atentamente esta información.

Desecho

WEEE: Deseche el producto en un punto de reciclaje. No desechar junto con la basura doméstica. El almacenamiento o la eliminación incorrectos puede dañar el medioambiente o provocar lesiones.

Instrucciones de seguridad

Lea atentamente las instrucciones de uso y tenga especialmente en cuenta la información de seguridad. Si no sigue las instrucciones de seguridad y la información sobre el manejo adecuado de este manual, no asumimos ninguna responsabilidad por cualquier lesión personal o daño a la propiedad resultante. Tales casos invalidarán la garantía/garantía.

a) Información general

• El dispositivo no es un juguete. Manténgalo fuera del alcance de los niños y las mascotas.
• No deje el material de embalaje tirado sin cuidado. Esto puede convertirse en material de juego peligroso para los niños.

- Proteja el aparato de temperaturas extremas, luz solar directa, fuertes sacudidas, alta humedad, humedad, gases inflamables, vapor y solventes.

- No someta el producto a esfuerzos mecánicos.

- Si ya no es posible utilizar el producto de forma segura, póngalo fuera de servicio y protéjalo de cualquier uso accidental. Ya no se puede garantizar un funcionamiento seguro si el producto:

- está visiblemente dañado,

- ya no funciona correctamente,

- se ha almacenado durante períodos prolongados en malas condiciones ambientales o

- se ha sometido a cualquier estrés grave relacionado con el transporte.

- Manipule el producto con cuidado. Las sacudidas, los impactos o una caída, incluso desde poca altura, pueden dañar el producto.

- Consulte a un experto cuando tenga dudas sobre el funcionamiento, la seguridad o la conexión del aparato.

- El mantenimiento, las modificaciones y las reparaciones solo deben ser realizadas por un técnico o un centro de reparación autorizado.

- Si tiene preguntas que no han sido respondidas por estas instrucciones de funcionamiento, comuníquese con nuestro servicio de soporte técnico u otro personal técnico.

b) Personas y producto

- Nunca utilice el producto inmediatamente después de haberlo llevado de una habitación fría a una cálida. Esto puede provocar la formación de condensación, lo que puede provocar daños irreparables. Deje que el producto alcance la temperatura ambiente antes de conectarlo y ponerlo en uso. Esto puede llevar varias horas.

Cuidado y limpieza

• Desconecte el producto de la red eléctrica antes de limpiarlo.
• No utilice productos de limpieza agresivos, alcohol isopropílico u otras soluciones químicas, ya que pueden dañar la carcasa y el funcionamiento del producto.
• Limpiar el producto con un paño seco y sin fibras.
