BEDIENUNGSANLEITUNG IGU-1071 LEVELONE

Stromanschlussverfahren

Voraussetzung: Für den Betrieb wird ein separates DC-Industrie-Netzteil benötigt (nicht im Lieferumfang enthalten).

Schritt 1 – Anschlussblock herausziehen.

Schritt 2 – Draht mit PWR1+, PWR1- oder PWR2+, PWR2- und Erde, Neutralleiter mit Erdungsschraube verbinden.

Schritt 3 – Anschlussblock wieder anbringen.

Hinweis: Der Industrie-Switch ist ein Gerät für den Innenbereich. Wenn Sie ihn für den Anschluss von Geräten im Außenbereich, wie z. B. Außen-IP-Kameras oder Außen-WLAN-Accesspoints per Kabel, verwenden möchten, benötigen Sie einen Überspannungsableiter am Kabel zwischen dem Außengerät und dem Switch.

Erstkonfiguration durchführen

• Schließen Sie einen PC über Konsolenkabel an den Switch-Konsolenport an.
• Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle.
• Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“.

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.

Am Gerät anmelden

• Verbinden Sie den RJ-45-Anschluss am Industrie-Switch über ein Netzwerkkabel mit einem Computer.
• Stellen Sie die TCP/IP-Eigenschaften des Computers ein:

Windows

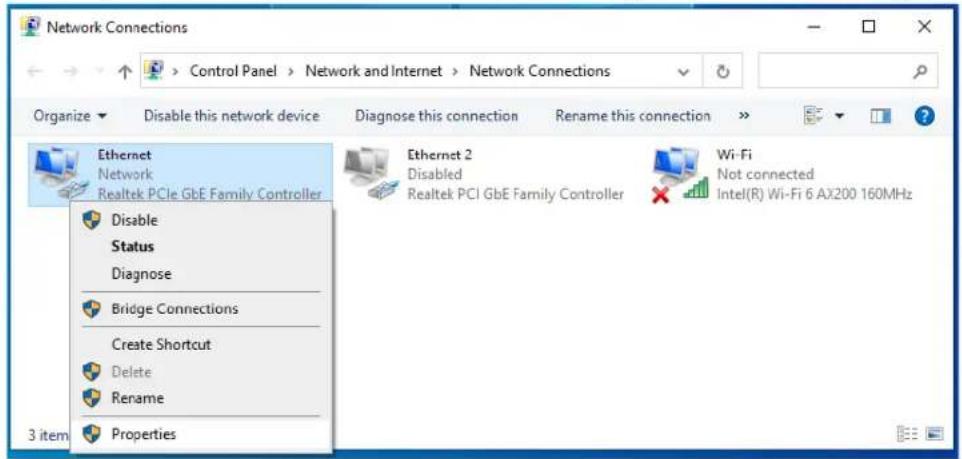

1. Klicken Sie auf Start → Systemsteuerung (W10/11: Einstellungen) → Netzwerk und Internet → Netzwerk- und Freigabecenter (W10/11: Status) → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

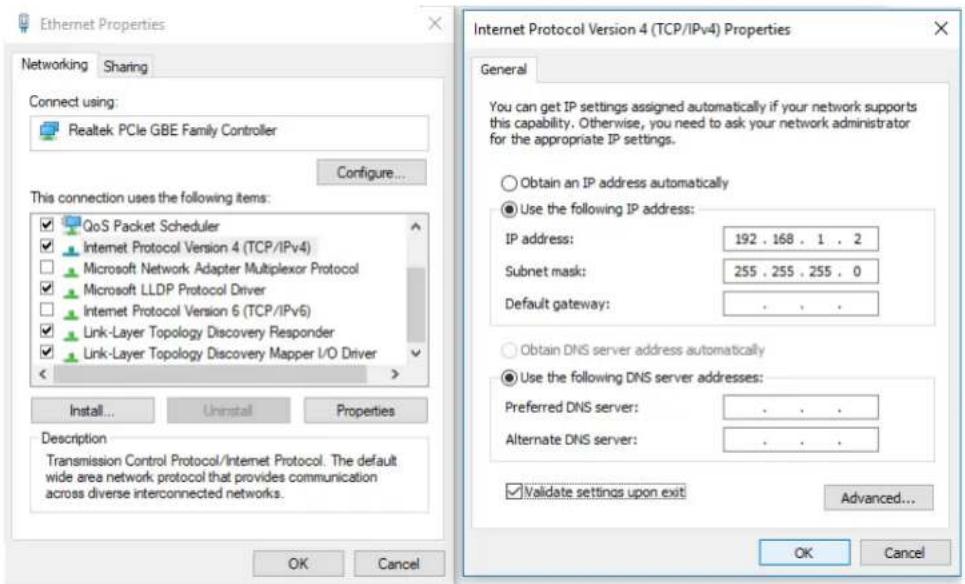

1. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);
2. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.253 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann nochmals OK um das Fenster zu schließen.

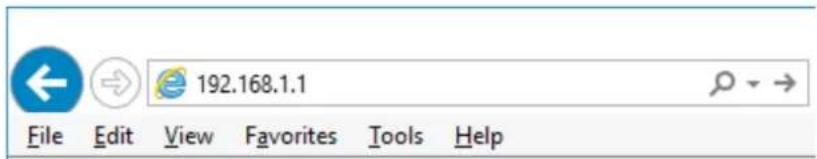

1. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen ,admin' und das Kennwort ,admin' ein, klicken Sie dann auf OK.

192.168.1.1 File Edit View Favorites Tools Help

■ macOS

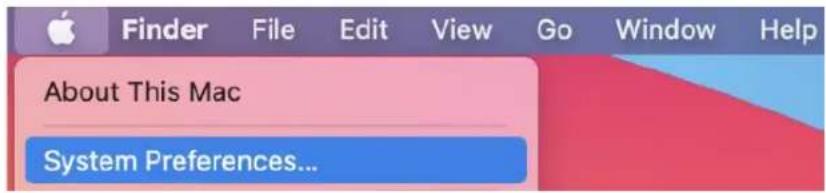

1. Klicken Sie auf das Apple-Symbol, wählen Sie in der Apple-Dropdown-Liste Systemeinstellungen aus.

1. Klicken Sie auf das Symbol Netzwerk.

Software Update Network Bluetooth

1. Wählen Sie Ethernet (für kabelgebundene Verbindung) und in der Dropdown-Liste IPv4 konfigurieren die Option „Manuell“ aus.

Configure IPv4: Manually

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.253 sein; Subnet Mask 255.255.255.0, klicken Sie dann auf Übernehmen.
2. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen ,admin' und das Kennwort ,admin' ein, klicken Sie dann auf OK.

192.168.1.1

Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Entsorgung

Hinweise zur Entsorgung: Entsorgen Sie das Produkt bei einer Recyclingstelle. Entsorgen Sie es nicht über den Hausmüll. Unsachgemäße Lagerung/Entsorgung kann der Umwelt schaden und/oder Verletzungen verursachen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

- Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

- Wenden Sie sich an eine sachkundige Person, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

- Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

- Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.

b) Personen und Produkt

- Verwenden Sie das Produkt niemals unmittelbar nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstandene Kondenswasser könnte zu irreparablen Schäden am Produkt führen. Lassen Sie das Produkt zuerst Zimmertemperatur erreichen, bevor es angeschlossen und verwendet wird. Dies können u.U. mehrere Stunden dauern.

Pflege und Reinigung

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
