Produkttyp	Netzwerk-Switch
Marke	LevelOne
Modell	GEP1051
Stromversorgung	100-240 V AC, 50/60 Hz
Konnektivität	5 Gigabit RJ-45 Ports
Verwaltung	Webinterface (HTTP), Zugriff über 192.168.1.1
Installation	19-Zoll-Rack- oder Tischmontage
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchtigkeit	10 % bis 90 % nicht kondensierend
Mitgeliefertes Zubehör	Netzkabel, Kurzanleitung, CD-ROM, Winkelhalterungen, Klebefüße
LED-Anzeigen	Betriebsanzeige
Sicherheit	Direkte Sonneneinstrahlung, Wärmequellen und starke elektromagnetische Störungen vermeiden
Pflege	Mit einem trockenen Tuch reinigen; keine Flüssigkeiten verwenden
Normen	CE, EN55032 Klasse A, EN55024, EN61000

Häufig gestellte Fragen - GEP1051 LEVELONE

Wie schließe ich den Switch an?

Verwenden Sie das mitgelieferte Netzkabel, um den Netzstecker an eine 100-240 V AC Steckdose anzuschließen. Stellen Sie sicher, dass die Erdung korrekt ist. Die Betriebsanzeige sollte leuchten.

Wie greife ich auf die Verwaltungsoberfläche zu?

Verbinden Sie ein RJ-45-Kabel zwischen dem Switch und Ihrem Computer. Konfigurieren Sie Ihren Computer mit einer IP-Adresse im Bereich 192.168.1.2 bis 192.168.1.254, öffnen Sie dann einen Browser und geben Sie 192.168.1.1 in die Adressleiste ein.

Was sind die Standard-Anmeldedaten für die Verwaltung?

Der Standard-Benutzername ist admin und das Standard-Passwort ist admin.

Wie konfiguriere ich die IP-Adresse meines Computers unter Windows?

Gehen Sie zu Systemsteuerung > Netzwerk und Internet > Netzwerk- und Freigabecenter > Adaptereinstellungen ändern. Klicken Sie mit der rechten Maustaste auf LAN-Verbindung, wählen Sie Eigenschaften, dann Internetprotokoll Version 4 (TCP/IPv4) und legen Sie eine feste IP-Adresse zwischen 192.168.1.2 und 192.168.1.254 fest.

Kann der Switch in ein Rack eingebaut werden?

Ja, montieren Sie die mitgelieferten Winkelhalterungen an den Seiten des Switches und befestigen Sie ihn dann mit den mitgelieferten Schrauben in einem Standard-19-Zoll-Rack. Stellen Sie sicher, dass das Rack stabil und ordnungsgemäß geerdet ist.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzkabel richtig am Switch und an einer funktionierenden Steckdose angeschlossen ist. Stellen Sie sicher, dass die Steckdose unter Spannung steht und die Spannung zwischen 100 und 240 V AC liegt.

Welche Kabel werden benötigt, um Geräte anzuschließen?

Verwenden Sie Standard-RJ-45-Netzkabel (Kategorie 5e oder höher), um Computer, Router oder andere Switches anzuschließen. Verwenden Sie für Glasfaseranschlüsse ein geeignetes SFP-Modul.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Die Anleitung erwähnt keinen Reset-Knopf. Lesen Sie das vollständige Handbuch auf der CD-ROM oder laden Sie es von der LevelOne-Website herunter, um das genaue Verfahren zu erfahren.

In welcher Umgebung kann der Switch installiert werden?

Installieren Sie ihn an einem kühlen, trockenen Innenort, geschützt vor direkter Sonneneinstrahlung, Wärmequellen und starken elektromagnetischen Störungen. Die Temperatur sollte zwischen 0 °C und 50 °C liegen und die Luftfeuchtigkeit zwischen 10 % und 90 % nicht kondensierend.

Wo kann ich die vollständige Anleitung herunterladen?

Sie können die Anleitung im PDF-Format kostenlos auf unserer Website notice-facile.com herunterladen. Wählen Sie die gewünschte Sprache und geben Sie Ihre E-Mail-Adresse ein, um einen Download-Link zu erhalten.

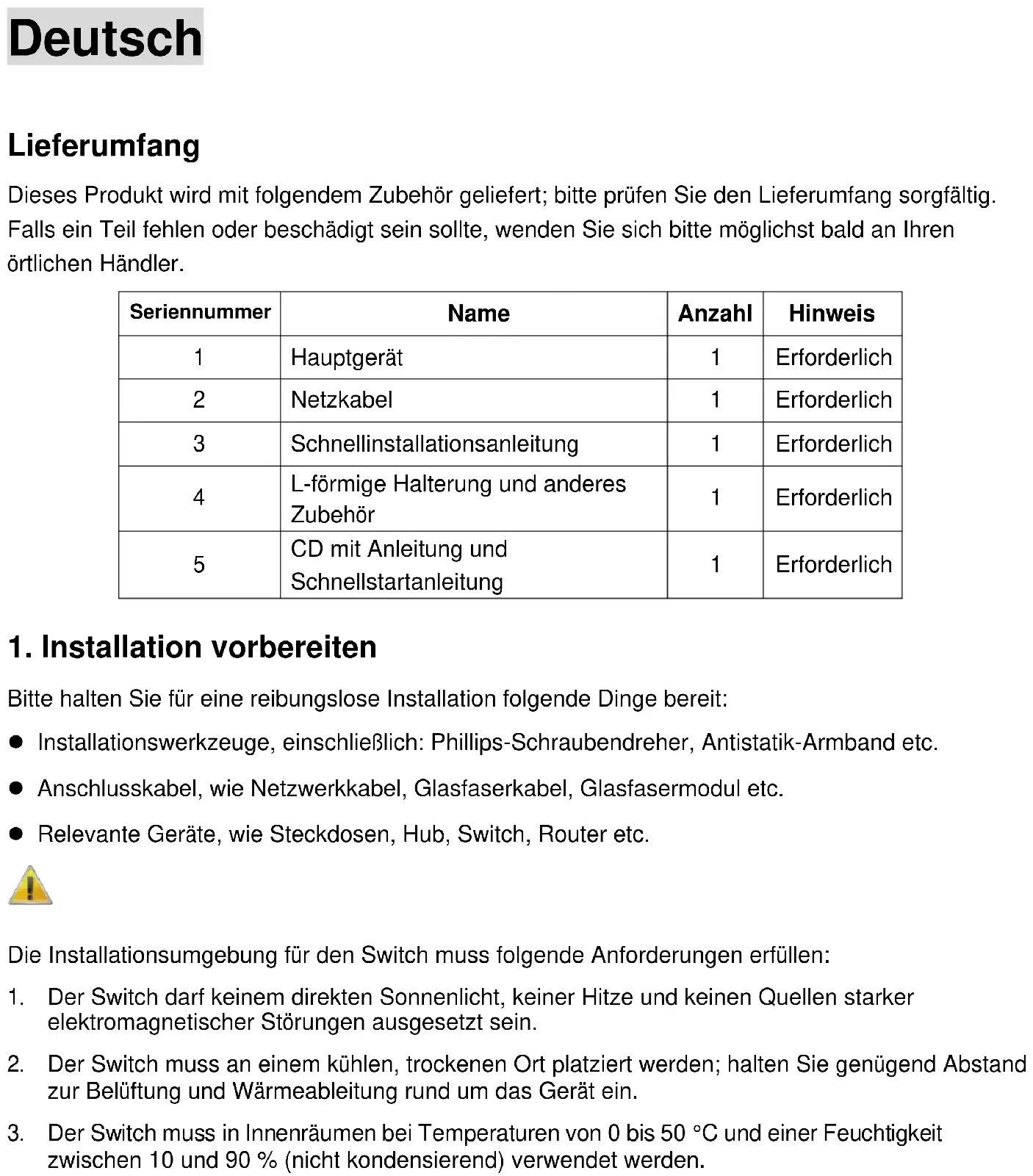

BEDIENUNGSANLEITUNG GEP1051 LEVELONE

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Netzkabel	1	Erforderlich
3	Schnellinstallationsanleitung	1	Erforderlich
4	L-förmige Halterung und anderes Zubehör	1	Erforderlich
5	CD mit Anleitung und Schnellstartanleitung	1	Erforderlich

1. Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

• Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
• Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
  ● Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.
2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 50 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

2. Geräteinstallation

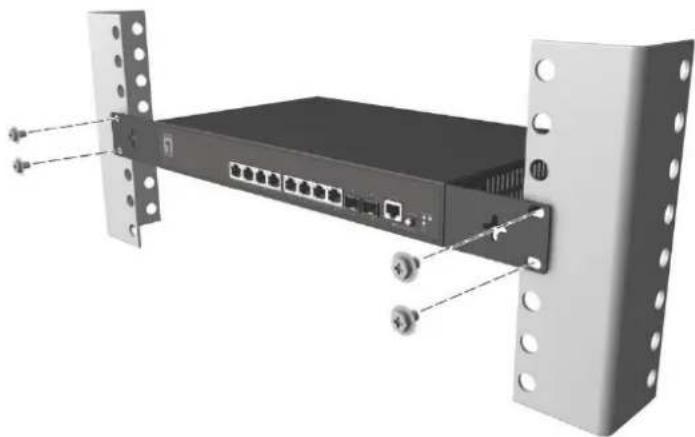

■ In einem Rack

Installieren Sie den Switch in einem 19-inch -Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

1. Prüfen Sie Erdung und Stabilität des Rack;
2. Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3. Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
4. Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werden kann;
5. Verbinden Sie den Netzanschluss am Switch über das Netzkabel mit einer Steckdose.

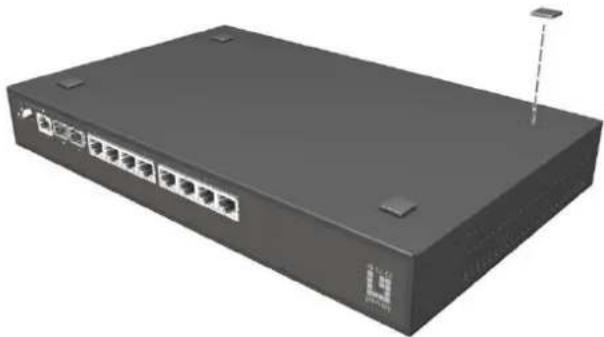

■ Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4 runden Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel mit einer Steckdose.

1. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
2. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigt an, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
3. Stellen Sie keine schweren Gegenstände auf den Switch.

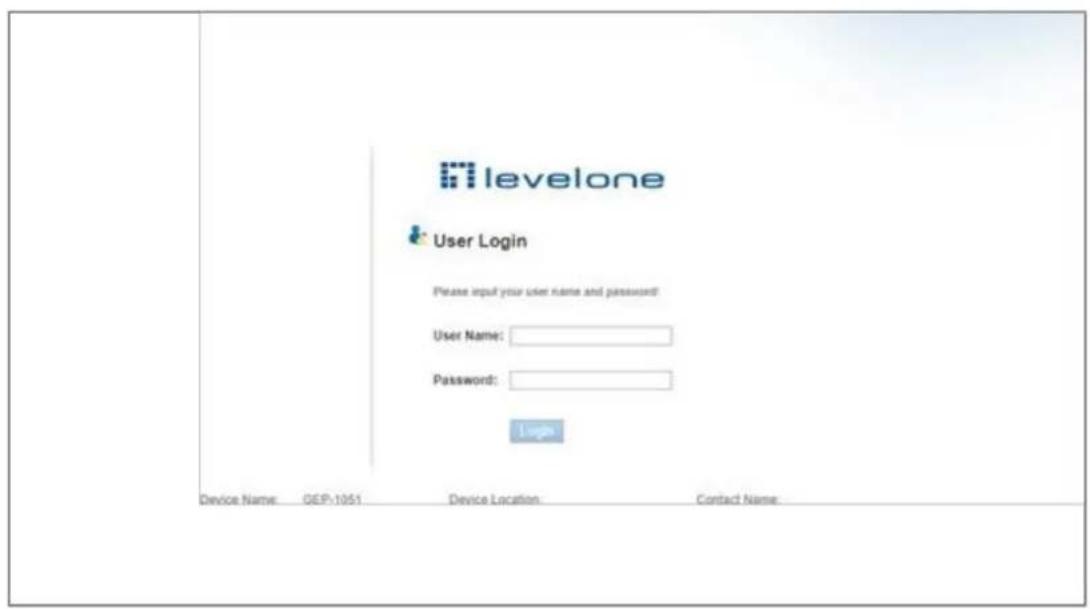

3. Am Gerät anmelden

1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.
3. Am Gerät anmelden: Ö ffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin— und das Kennwort „admin— ein, klicken Sie dann auf OK.

Web Management × + ← → ○ | 192.168.1.1/home/login_levelone.htm ≡ ⚪ ⚫ ...

Anhang: Ihren Computer einrichten

■ Windows

1. Klicken Sie auf Start→Systemsteuerung→Netzwerk und Internet→Netzwerk- und Freigabecenter→Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

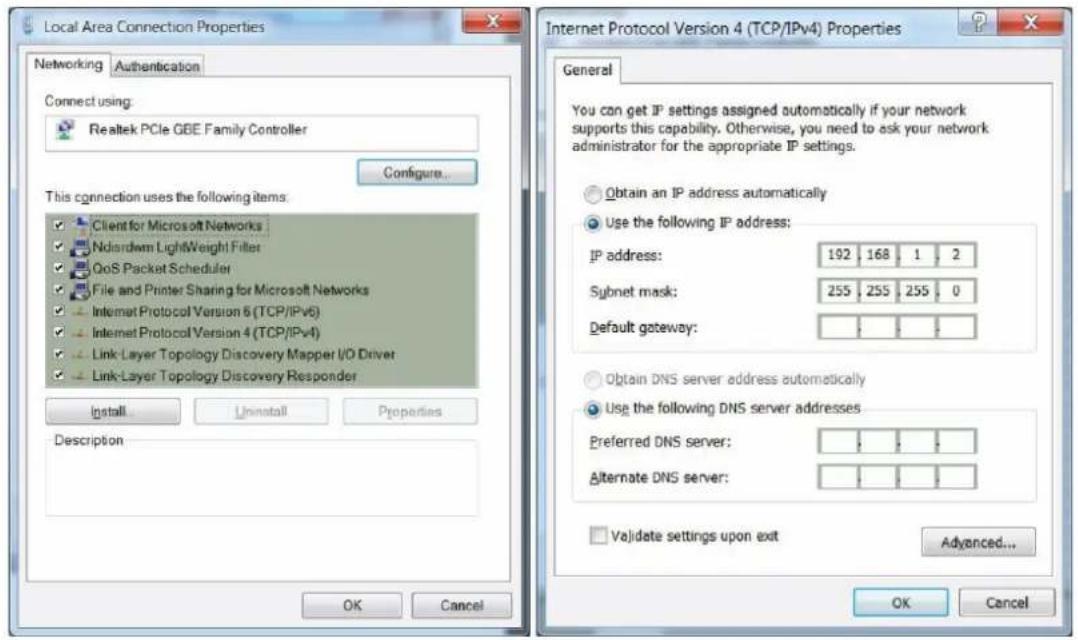

2. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.

Français

Konformitätserklärung

Der Hersteller Digital Data Communications GmbH

Adresse Hohe Straße 1, 44139 Dortmund, Germany

erklärt hiermit, dass das Produkt

Typ Ethernet switch

Produkt GEP-1051/GEL-1051

Markenname LevelOne

den folgenden Richtlinien entspricht:

2014/30/EC

Für die Beurteilung der Einhaltung der Konformität angewandte Normen:

■ EN55032:2015 Class A
■ EN 61000-3-2: 2014 Class A
■ EN 61000-3-3: 2013
■ EN 55024: 2010+A1: 2015

CE

Das Zeichen bestätigt, dass dieses Produkt oben aufgeführte Normen und Bestimmungen erfüllt.

Amanda(Shu-Wen) Chen

Name (Full Name)

2018/04/10

Date

Geschäftsführerin

Title/Department

Legal Signature
