GEP1051 - Interruttore LEVELONE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete
Marca	LevelOne
Modello	GEP1051
Alimentazione	100-240 V CA, 50/60 Hz
Connettività	5 porte RJ-45 Gigabit
Gestione	Interfaccia Web (HTTP), accesso tramite 192.168.1.1
Installazione	Montaggio su rack 19 pollici o su tavolo
Temperatura di funzionamento	0 °C a 50 °C
Umidità di funzionamento	10 % a 90 % senza condensazione
Accessori inclusi	Cavo di alimentazione, guida di installazione rapida, CD-ROM, supporti a L, piedini adesivi
Indicatori LED	Spia di alimentazione
Sicurezza	Evitare luce diretta, fonti di calore e forti interferenze elettromagnetiche
Manutenzione	Pulire con un panno asciutto; non utilizzare liquidi
Norme	CE, EN55032 Class A, EN55024, EN61000

Domande frequenti - GEP1051 LEVELONE

Come collegare lo switch?

Utilizzare il cavo di alimentazione fornito per collegare il connettore di alimentazione a una presa elettrica 100-240 V CA. Assicurarsi che la messa a terra sia corretta. La spia di alimentazione deve accendersi.

Come accedere all'interfaccia di gestione?

Collegare un cavo RJ-45 tra lo switch e il computer. Configurare il computer con un indirizzo IP nell'intervallo 192.168.1.2 a 192.168.1.254, quindi aprire un browser e digitare 192.168.1.1 nella barra degli indirizzi.

Quali sono le credenziali predefinite per la gestione?

Il nome utente predefinito è admin e la password predefinita è admin.

Come configurare l'indirizzo IP del computer su Windows?

Vai su Pannello di controllo > Rete e Internet > Centro connessioni di rete e condivisione > Modifica impostazioni scheda. Fai clic destro su Connessione locale, seleziona Proprietà, quindi scegli Protocollo Internet versione 4 (TCP/IPv4) e imposta un indirizzo IP fisso tra 192.168.1.2 e 192.168.1.254.

Lo switch può essere montato in un rack?

Sì, installare i supporti a L forniti sui lati dello switch, quindi fissarlo in un rack standard da 19 pollici utilizzando le viti fornite. Assicurarsi che il rack sia stabile e correttamente messo a terra.

Cosa fare se la spia di alimentazione non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato allo switch e a una presa elettrica funzionante. Assicurarsi che la presa sia sotto tensione e che la tensione sia compresa tra 100 e 240 V CA.

Quali cavi sono necessari per collegare i dispositivi?

Utilizzare cavi di rete RJ-45 standard (categoria 5e o superiore) per collegare computer, router o altri switch. Per collegamenti in fibra ottica, utilizzare un modulo SFP adatto.

Come ripristinare lo switch alle impostazioni di fabbrica?

Il manuale non menziona un pulsante di ripristino. Consultare il manuale completo sul CD-ROM o scaricarlo dal sito LevelOne per conoscere la procedura esatta.

In quale ambiente si può installare lo switch?

Installarlo in un luogo interno fresco e asciutto, al riparo dalla luce diretta del sole, da fonti di calore e da forti interferenze elettromagnetiche. La temperatura deve essere tra 0 °C e 50 °C e l'umidità tra 10% e 90% senza condensazione.

Dove posso scaricare il manuale completo?

È possibile scaricare il manuale in formato PDF gratuitamente sul nostro sito notice-facile.com. Selezionare la lingua desiderata e inserire il proprio indirizzo e-mail per ricevere un link di download.

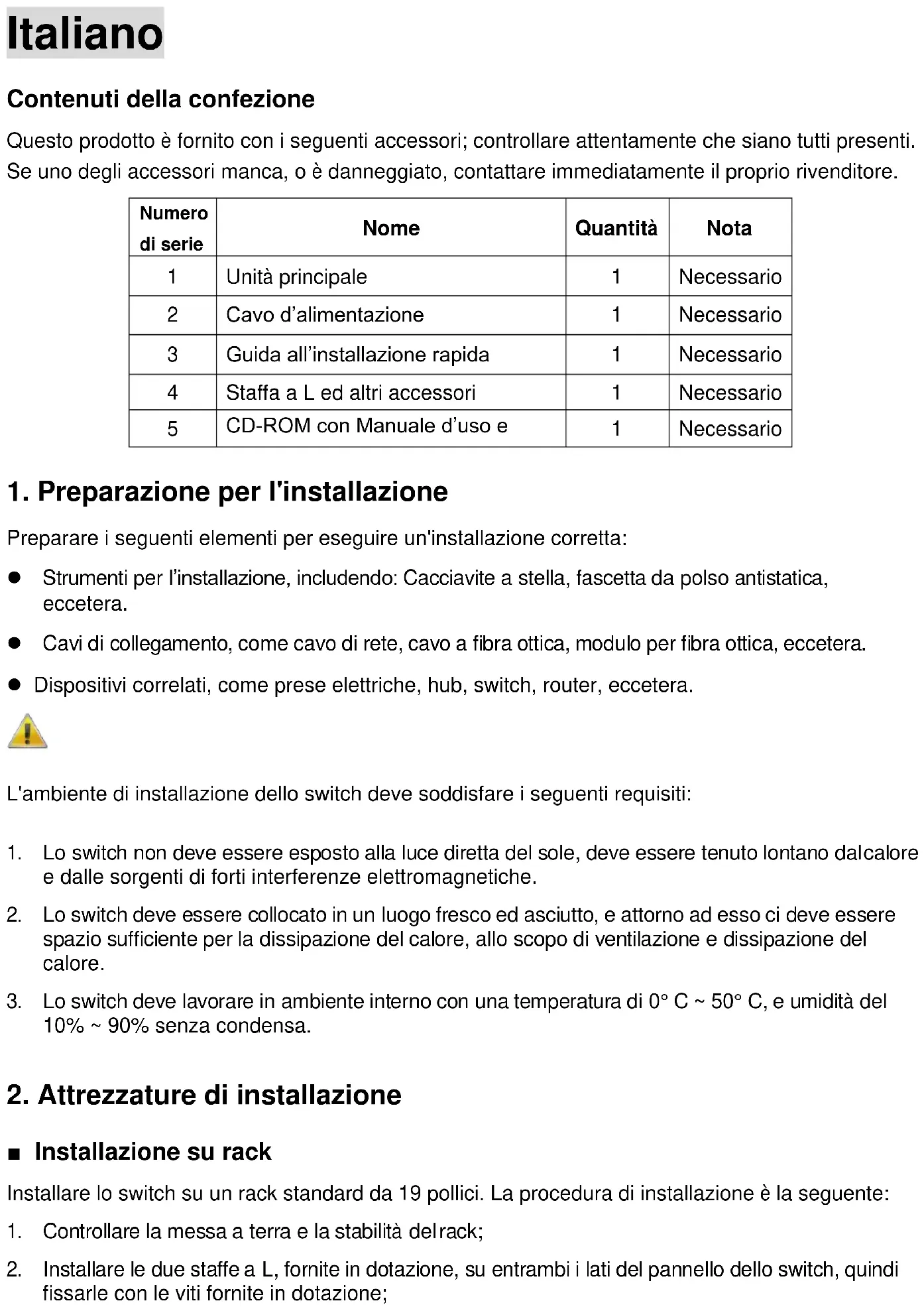

MANUALE UTENTE GEP1051 LEVELONE

Contenuti della confezione

Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore.

Numero di serie	Nome	Quantità	Nota
1	Unità principale	1	Necessario
2	Cavo d'alimentazione	1	Necessario
3	Guida all'installazione rapida	1	Necessario
4	Staffa a L ed altri accessori	1	Necessario
5	CD-ROM con Manuale d'uso e	1	Necessario

1. Preparazione per l'installazione

Preparare i seguenti elementi per eseguire un'installazione corretta:

• Strumenti per l'installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera.
• Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera.
• Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera.

L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:

1. Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dalcalore e dalle sorgenti di forti interferenze elettromagnetiche.
2. Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
3. Lo switch deve lavorare in ambiente interno con una temperatura di 0°C \~ 50°C, e umidità del 10% \~ 90% senza condensa.

2. Attrezzature di installazione

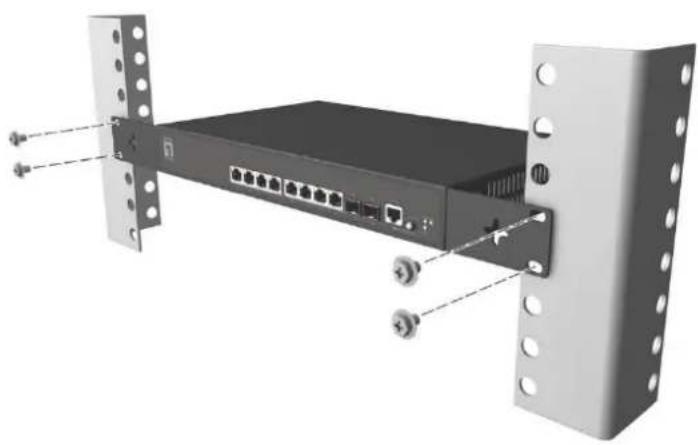

■ Installazione su rack

Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente:

1. Controllare la messa a terra e la stabilità del rack;

2. Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione;

3. Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;

4. Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale;
5. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.

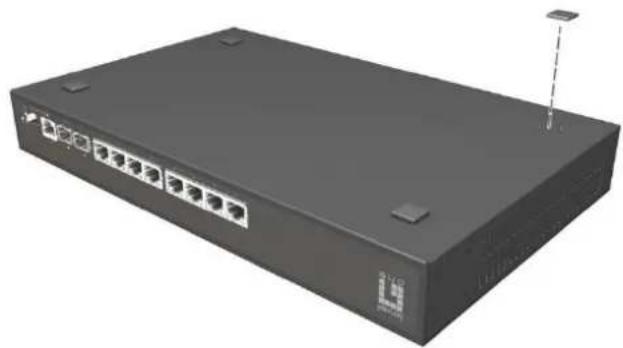

■ Installazione su piano di lavoro

Installare lo switch su un tavolo. La procedura di installazione è la seguente:

1. Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra;
2. Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi sulla parte inferiore della copertura;
3. Capovolgere lo switch, e collocarlo in modo stabile sul piano di lavoro;
4. Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.

1. Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa aterra siano normali prima di accendere.
2. Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in caso affermativo significa che l'alimentatore è collegato correttamente.
3. Non collocare alcun oggetto sopra lo switch.

3. Accesso al dispositivo

1. Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.
2. Impostare le proprietà TCP/IP del computer, fare riferimento all'Appendice: Configurazione del computer.
3. Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.

Web Management × + ← → ○ | 192.168.1.1/home/login_levelone.htm ≡ ⚪ ⚪ …

Appendice: Configurazione del computer

■ Windows

1. Fare clic su Start→Pannello di controllo→Rete e Internet→Centro connessioni di rete e

condivisione→ Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Proprietà;

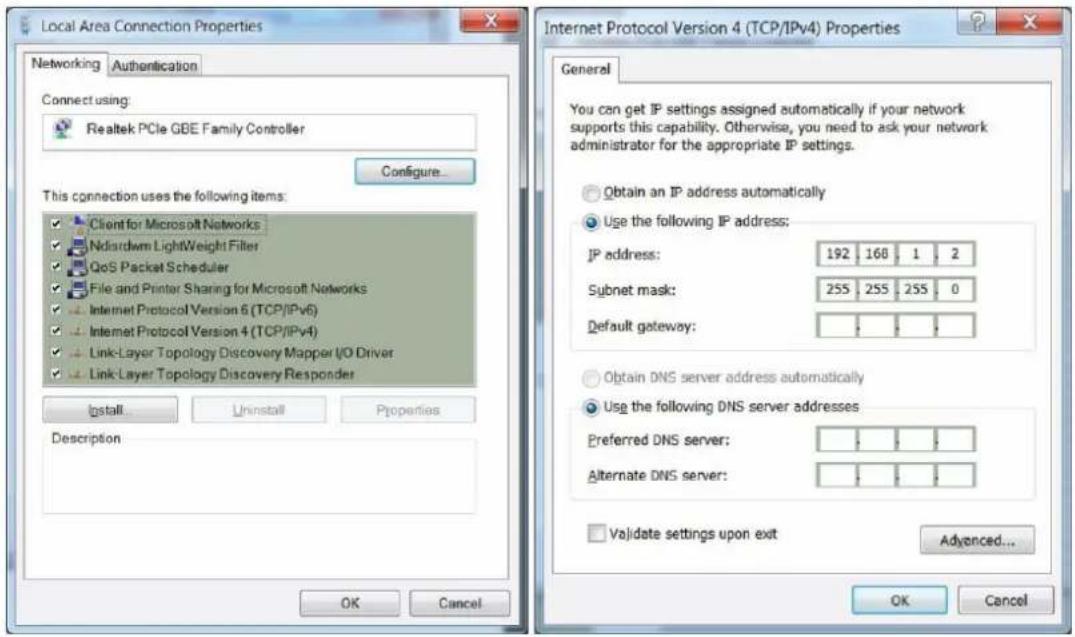

2. Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);

1. Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 \~ 192.168.1.254, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.

Português

Dichiarazione di conformità

In fabbricante Digital Data Communications GmbH

Indirizzo Hohe Straße 1, 44139 Dortmund, Germany

Dichiara qui di seguito che il prodotto

Tipo Ethemet switch

Prodotto GEP-1051/GEL-1051

Nome marca LevelOne

Risulta in conformità a quanto previsto dalle seguenti direttive comunitarie:

2014/30/EC

Sono stati applicati i seguenti standard per assicurarne la conformità:

■ EN55032:2015 Class A
■ EN 61000-3-2: 2014 Class A
■ EN 61000-3-3: 2013
■ EN 55024: 2010+A1: 2015

CE

Il simbolo CE conferma che questo prodotto è conforme ai suddetti standard e regolamentazioni.
