GTL-2891 - Interruttore LEVELONE - Manuale utente e istruzioni gratuiti

Marca	LevelOne
Modello	GTL-2891
Tipo di prodotto	Switch di rete gestito 28 porte con PoE+
Porte	24 porte Gigabit Ethernet (10/100/1000) + 4 porte 10G SFP+ (porte 25-28)
PoE	PoE+ sulle 24 porte GbE, budget PoE totale secondo modello (non specificato)
Gestione	Interfaccia Web (indirizzo IP predefinito 192.168.1.1, username admin, password admin)
Funzioni principali	VLAN, QoS, Spanning Tree, Link Aggregation, stacking fisico, diagnostica di sistema
Alimentazione	AC 100-240 V, 50-60 Hz, consumo tipico 60 W (stima)
Dimensioni (circa)	440 x 300 x 44 mm (1U)
Peso (circa)	4,5 kg
LED indicatori	Sistema (alimentazione, diagnostica, master), porta GbE (collegamento, attività, PoE), porta 10G (collegamento, attività, stacking)
Installazione	Collegare l'alimentazione, connettere i dispositivi via cavo Ethernet (Cat-5e raccomandato)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e non lanuginoso; non usare prodotti liquidi o abrasivi
Sicurezza	Rispettare le norme CE, EN55022 Classe A, EN60950-1; installare in luogo ventilato, al riparo dall'umidità
Pezzi di ricambio e riparabilità	Nessun pezzo riparabile dall'utente; contattare il servizio post-vendita LevelOne per qualsiasi riparazione
Informazioni generali	Manuale disponibile in più lingue su notice-facile.com; compatibile con gli standard IEEE 802.3

Domande frequenti - GTL-2891 LEVELONE

Come accedere all'interfaccia di gestione dello switch GTL-2891?

Collegare un cavo Ethernet tra un computer e una delle porte dello switch. L'indirizzo IP predefinito è 192.168.1.1. Aprire un browser Web e inserire questo indirizzo. Utilizzare il nome utente admin e la password admin.

Cosa fare se ho dimenticato la password dell'interfaccia Web?

Eseguire un ripristino delle impostazioni di fabbrica tenendo premuto il pulsante Reset (situato sul pannello frontale) per circa 10 secondi. Le impostazioni torneranno ai valori predefiniti: IP 192.168.1.1, username admin, password admin.

Quali tipi di cavi utilizzare per connettere i dispositivi?

Utilizzare cavi Ethernet di categoria 5e o superiore per le porte Gigabit. Per le porte 10G, si raccomandano cavi SFP+ in fibra ottica o rame (a seconda del modulo).

Lo switch supporta l'alimentazione PoE?

Sì, le 24 porte Gigabit supportano il PoE+ (IEEE 802.3at). I LED arancioni indicano un collegamento con alimentazione PoE. Consultare il manuale per il budget PoE totale.

Come configurare lo stacking di più switch GTL-2891?

Utilizzare le porte 27 e 28 (dedicate allo stacking) con cavi SFP+ appropriati. Configurare la modalità stacking tramite l'interfaccia Web. I LED 'Stack' (verdi) indicano un collegamento di stacking attivo.

Cosa significa un LED di sistema arancione lampeggiante?

Un LED arancione lampeggiante sul LED 'Diag' indica un guasto della ventola di sistema. Verificare la ventilazione e contattare il supporto tecnico se il problema persiste.

Posso utilizzare questo switch in ambiente industriale?

Il GTL-2891 è progettato per uso interno in ambiente ufficio o datacenter. Non è certificato per uso industriale senza protezioni aggiuntive contro polvere e umidità.

Come aggiornare il firmware dello switch?

Scaricare l'ultimo firmware dal sito Web di LevelOne. Accedere all'interfaccia Web, andare su Manutenzione > Aggiornamento firmware. Selezionare il file e avviare l'aggiornamento. Non spegnere l'alimentazione durante l'operazione.

Lo switch non si avvia, cosa fare?

Verificare che il cavo di alimentazione sia correttamente collegato e che la presa di corrente funzioni. Il LED di alimentazione deve essere verde. Se il LED è arancione, l'alimentazione è presente ma difettosa; contattare il supporto tecnico.

Qual è il consumo elettrico tipico del GTL-2891?

Il consumo varia in base al carico e all'uso del PoE. In funzionamento normale senza PoE, è di circa 60 W. Con PoE massimo, può raggiungere la capacità dell'alimentatore (generalmente 400 W). Consultare l'etichetta del prodotto per i valori esatti.

MANUALE UTENTE GTL-2891 LEVELONE

LED	Condizione	Stato
Diag	Verde Diagnostica di sistema e AOS OK
	Verde lampeggiante	Diagnostica di sistema e AOS in corso
	Ambra	Diagnostica di sistema e AOS non riusciti
	Ambra lampeggiante	Guasto ventola di sistema
Master	Verde Questa è l'unità principale
	Ambra Questa è l'unità secondaria
	Off	Questa unità non è la primaria né la secondaria
Alimentazione	Verde	L'alimentazione principale funziona regolarmente
	Ambra	Alimentazione principale presente ma guasta
	Off Alimentazione principale non presente
RPS	Verde	L'alimentazione di riserva funziona regolarmente
	Ambra	Alimentazione di riserva presente ma guasta
	Off Alimentazione d'riserva non presente
Stack	Verde Porte di stack in modalità stacking
	Off	Porte di uplink in modalità standalone o assenza di link

LED porta GBE

Condizione	Stato
Verde Link sulla porta	senza POE
Verde lampeggiante Link sulla porta/Attività senza POE
Ambra Link sulla porta	con POE
Ambra lampeggiante Link sulla porta/Attività con POE

LED porta 10G

Porta pannello	Condizione Stato
Porta 25	Verde	Link
	Verde lampeggiante	Link/Attività
Porta 26	Off	Nessun

link

Modulo di espansione

Porta pannello	Condizione Stato
Porta 27	Verde	Link standalone
	Verde lampeggiante Link	standalone/Attività
Porta 28	Off	Nessun link

	Ambra Link di stackAmbra lampeggiante	Link/Attività di stack
	Off	Nessun

link

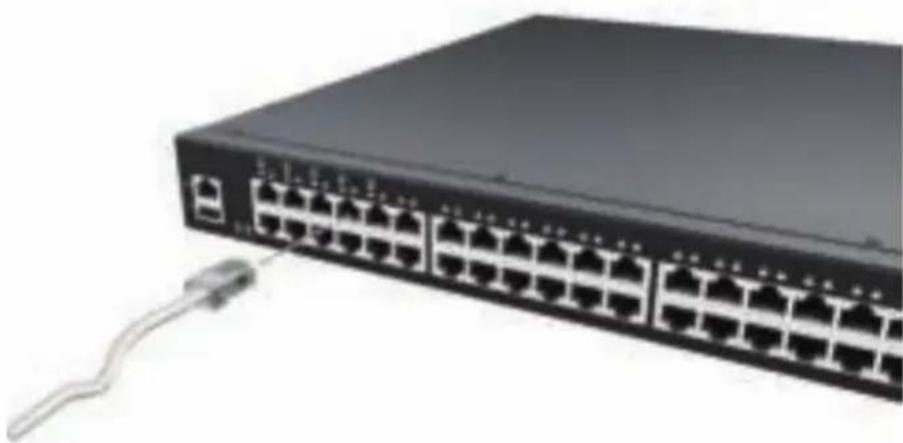

Collegamento dell'apparecchiatura

Passo 1. Collegare il cavo di alimentazione allo switch

Fase 2. Collegare i dispositivi di rete allo switch mediante un cavo Ethernet. (per es. Cat-5e)

Dichiarazione di conformità

In fabbricante

Indirizzo

Digital Data Communications GmbH

Hohe Straße 1, 44139 Dortmund, Germany

Dichiara qui di seguito che il prodotto

Tipo Ethemet switch

Prodotto GTL-2891

Nome marca LevelOne

Risulta in conformità a quanto previsto dalle seguenti direttive comunitarie:

Sono stati applicati i seguenti standard per assicurarne la conformità:

■ EN55022:2010+AC:2011,Class A
■ EN 61000-3-2:2014,Class A
■ EN 61000-3-3:2013
■ EN 55024:2010
■ IEC 61000-4-2:2008 ED.2.0
■ IEC 61000-4-3:2010 ED.3.2
■ IEC 61000-4-4:2012 ED.3.0
■ IEC 61000-4-5:2014 ED.3.0
■ IEC 61000-4-6:2013 ED.4.0
■ IEC 61000-4-8:2009 ED.2.0
■ IEC 61000-4-11:2004 ED.2.0
■ EN 60950-1:2006 + A11:2009 + A1:2010+A12:2011
■ AS/NZS CISPR 22:2009+A1:2010,Class A
■ CISPR 22:2008, Class A

Il simbolo CE conferma che questo prodotto è conforme ai suddetti standard e regolamentazioni.

Amanda(Shu-Wen) Chen

Name (Full Name)

2016/06/1

Date

CE
