Marca	LevelOne
Modelo	GTL-2891
Tipo de producto	Conmutador de red gestionado de 28 puertos con PoE+
Puertos	24 puertos Gigabit Ethernet (10/100/1000) + 4 puertos 10G SFP+ (puertos 25-28)
PoE	PoE+ en los 24 puertos GbE, presupuesto PoE total según modelo (no especificado)
Gestión	Interfaz web (dirección IP por defecto 192.168.1.1, usuario admin, contraseña admin)
Funciones principales	VLAN, QoS, Spanning Tree, Link Aggregation, apilamiento físico (stackable), diagnóstico del sistema
Alimentación	CA 100-240 V, 50-60 Hz, consumo típico 60 W (estimación)
Dimensiones (aprox.)	440 x 300 x 44 mm (1U)
Peso (aprox.)	4,5 kg
Indicadores LED	Sistema (alimentación, diagnóstico, maestro), puerto GbE (enlace, actividad, PoE), puerto 10G (enlace, actividad, apilamiento)
Instalación	Conectar la alimentación, conectar los dispositivos mediante cable Ethernet (Cat-5e recomendado)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y que no suelte pelusa; no usar productos líquidos ni abrasivos
Seguridad	Cumplir con las normativas CE, EN55022 Clase A, EN60950-1; instalar en un lugar ventilado, protegido de la humedad
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar con el servicio postventa de LevelOne para cualquier reparación
Información general	Manual disponible en varios idiomas en notice-facile.com; compatible con los estándares IEEE 802.3

Preguntas frecuentes - GTL-2891 LEVELONE

¿Cómo acceder a la interfaz de gestión del conmutador GTL-2891?

Conecte un cable Ethernet entre un ordenador y uno de los puertos del conmutador. La dirección IP predeterminada es 192.168.1.1. Abra un navegador web e introduzca esta dirección. Use el nombre de usuario admin y la contraseña admin.

¿Qué hacer si he olvidado la contraseña de la interfaz web?

Realice un restablecimiento de fábrica manteniendo presionado el botón Reset (ubicado en el panel frontal) durante aproximadamente 10 segundos. Los parámetros volverán a los valores predeterminados: IP 192.168.1.1, usuario admin, contraseña admin.

¿Qué tipos de cables usar para conectar dispositivos?

Use cables Ethernet de categoría 5e o superior para los puertos Gigabit. Para los puertos 10G, se recomiendan cables SFP+ de fibra óptica o cobre (según el módulo).

¿El conmutador admite alimentación PoE?

Sí, los 24 puertos Gigabit admiten PoE+ (IEEE 802.3at). Los indicadores LED naranjas indican un enlace con alimentación PoE. Consulte el manual para el presupuesto PoE total.

¿Cómo configurar el apilamiento (stacking) de varios conmutadores GTL-2891?

Use los puertos 27 y 28 (dedicados al apilamiento) con cables SFP+ apropiados. Configure el modo de apilamiento a través de la interfaz web. Los indicadores 'Stack' (verdes) indican un enlace de apilamiento activo.

¿Qué significa un indicador del sistema naranja parpadeante?

Un indicador naranja parpadeante en el LED 'Diag' indica una falla del ventilador del sistema. Verifique la ventilación y contacte al soporte técnico si el problema persiste.

¿Puedo usar este conmutador en un entorno industrial?

El GTL-2891 está diseñado para uso en interiores en un entorno de oficina o centro de datos. No está certificado para uso industrial sin protecciones adicionales contra el polvo y la humedad.

¿Cómo actualizar el firmware del conmutador?

Descargue el último firmware desde el sitio web de LevelOne. Acceda a la interfaz web, vaya a Mantenimiento > Actualización de firmware. Seleccione el archivo e inicie la actualización. No corte la alimentación durante la operación.

El conmutador no arranca, ¿qué hacer?

Verifique que el cable de alimentación esté correctamente enchufado y que la toma de corriente funcione. El indicador de alimentación debe estar verde. Si el indicador está naranja, la alimentación está presente pero defectuosa; contacte al soporte técnico.

¿Cuál es el consumo eléctrico típico del GTL-2891?

El consumo varía según la carga y el uso de PoE. En funcionamiento normal sin PoE, es de aproximadamente 60 W. Con PoE máximo, puede alcanzar la capacidad de la fuente de alimentación (generalmente 400 W). Consulte la etiqueta del producto para los valores exactos.

MANUAL DE USUARIO GTL-2891 LEVELONE

Administrar el conmutador mediante el explorador web

IP predeterminada	192.168.1.1
Nombre de usuario	admin
Contraseña admin

Instalación

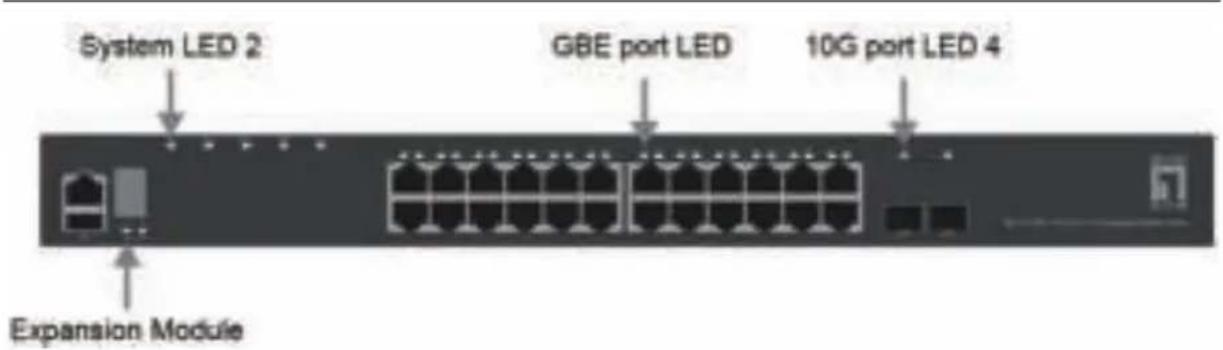

Indicador LED

LED del Sistema

LED	Condición	Estado
Diagnósticos	Verde Diagnóstico del sistema y AOS correcto
	Verde intermitente Diagnóstico del sistema y AOS en curso
	Ámbar Error de diagnóstico del sistema y AOS
	Ámbar intermitente Error del ventilador del sistema
Maestro	Verde Esta unidad es la principal
	Ámbar Esta unidad es la secundaria
	Desactivado	Esta unidad no es la principal ni la secundaria
Alimentación	Verde	La fuente de alimentación principal funciona con normalidad
	Ámbar	La fuente de alimentación principal está presente pero averiada
	Desactivado No hay	fuente de alimentación principal
RPS	Verde	La fuente de alimentación de reserva funciona con normalidad
	Ámbar	La fuente de alimentación de reserva está presente pero averiada
	Desactivado No hay	fuente de alimentación de reserva
Pila	Verde Apilar puertos	en el modo de apilamiento
	Desactivado	Puertos ascendentes en el modo independiente o no hay enlace

LED de puerto GBE

Condición	Estado
Verde Enlace de puerto	sin POE
Verde intermitente Enlace y actividad de puerto sin POE
Ámbar Enlace de puerto	con POE
Ámbar intermitente Enlace y actividad de puerto con POE

LED de puerto 10G

Puerto del panel	Condición Estado
Puerto25	Verde	Enlace
	Verde intermitente Enlace y actividad
Puerto26	Desactivado No hay enlace

Módulo de expansion

Puerto del panel Condición Estado
Puerto27	Verde Enlace independiente
	Verde intermitente Enlace y actividad independiente
	Desactivado No hay enlace
	Ámbar Enlace de apilamiento

Puerto28	Ámbarintermitente	Enlace y actividad deapilamiento
	Desactivado No hay enlace

Conexión del equipo

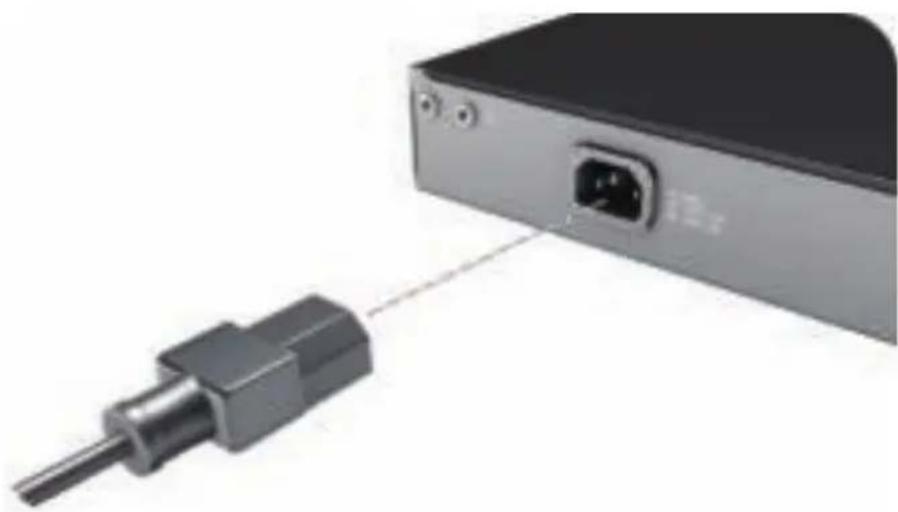

Paso 1. Enchufar el cable de alimentación al conmutador

Paso 2. Conecte los dispositivos de red con el conmutador mediante el cable Ethernet. (por ejemplo, Cat-5e)

Declaración de Conformidad

El fabricante

Dirección:

Digital Data Communications GmbH

Hohe Straße 1, 44139 Dortmund, Germany

Declara mediante este documento que el producto

Ethernet switch Tipo

Producto

GTL-2891

Marca

LevelOne

Cumple con las siguientes directivas:

■ Directiva EMC 2004/108/EC and 2014/30/EU

El producto cumple asimismo con las siguientes normas:

■ EN55022:2010+AC:2011,Class A
■ EN 61000-3-2:2014,Class A
■ EN 61000-3-3:2013
■ EN 55024:2010
■ IEC 61000-4-2:2008 ED.2.0
■ IEC 61000-4-3:2010 ED.3.2
■ IEC 61000-4-4:2012 ED.3.0
■ IEC 61000-4-5:2014 ED.3.0
■ IEC 61000-4-6:2013 ED.4.0
■ IEC 61000-4-8:2009 ED.2.0
■ IEC 61000-4-11:2004 ED.2.0
■ EN 60950-1:2006 + A11:2009 + A1:2010+A12:2011
■ AS/NZS CISPR 22:2009+A1:2010,Class A
■ CISPR 22:2008, Class A

CE

Este producto ha sido diseñado para su uso sólo en interiores.

La marca CE certifica que este producto se adecua a las especificaciones y regulaciones arriba mencionadas.

Este producto es adecuado para todos los países de la UE.
