Marque	LevelOne
Modèle	GTL-2891
Type de produit	Commutateur réseau managé 28 ports avec PoE+
Ports	24 ports Gigabit Ethernet (10/100/1000) + 4 ports 10G SFP+ (ports 25-28)
PoE	PoE+ sur les 24 ports GbE, budget PoE total selon modèle (non spécifié)
Gestion	Interface Web (adresse IP par défaut 192.168.1.1, identifiant admin, mot de passe admin)
Fonctions principales	VLAN, QoS, Spanning Tree, Link Aggregation, empilement physique (stackable), diagnostic système
Alimentation	AC 100-240 V, 50-60 Hz, consommation typique 60 W (estimation)
Dimensions (approx.)	440 x 300 x 44 mm (1U)
Poids (approx.)	4,5 kg
Voyants DEL	Système (alimentation, diagnostic, maître), port GbE (liaison, activité, PoE), port 10G (liaison, activité, empilement)
Installation	Brancher l'alimentation, connecter les périphériques via câble Ethernet (Cat-5e recommandé)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non pelucheux ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Respecter les normes CE, EN55022 Class A, EN60950-1 ; installation dans un endroit ventilé, à l'abri de l'humidité
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente LevelOne pour toute réparation
Informations générales	Notice disponible en plusieurs langues sur notice-facile.com ; compatible avec les normes IEEE 802.3

FOIRE AUX QUESTIONS - GTL-2891 LEVELONE

Comment accéder à l'interface de gestion du commutateur GTL-2891 ?

Branchez un câble Ethernet entre un ordinateur et un des ports du commutateur. L'adresse IP par défaut est 192.168.1.1. Ouvrez un navigateur Web et saisissez cette adresse. Utilisez le nom d'utilisateur admin et le mot de passe admin.

Que faire si j'ai oublié le mot de passe de l'interface Web ?

Effectuez une réinitialisation d'usine en maintenant enfoncé le bouton Reset (situé sur le panneau avant) pendant environ 10 secondes. Les paramètres reviendront aux valeurs par défaut : IP 192.168.1.1, identifiant admin, mot de passe admin.

Quels types de câbles utiliser pour connecter des périphériques ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour les ports Gigabit. Pour les ports 10G, des câbles SFP+ en fibre optique ou cuivre (selon le module) sont recommandés.

Le commutateur prend-il en charge l'alimentation PoE ?

Oui, les 24 ports Gigabit prennent en charge le PoE+ (IEEE 802.3at). Les voyants DEL oranges indiquent une liaison avec alimentation PoE. Consultez la notice pour le budget PoE total.

Comment configurer l'empilement (stacking) de plusieurs commutateurs GTL-2891 ?

Utilisez les ports 27 et 28 (dédiés à l'empilement) avec des câbles SFP+ appropriés. Configurez le mode empilement via l'interface Web. Les voyants 'Stack' (verts) indiquent une liaison d'empilement active.

Que signifie un voyant système orange clignotant ?

Un voyant orange clignotant sur le voyant 'Diag' indique une défaillance du ventilateur système. Vérifiez la ventilation et contactez le support technique si le problème persiste.

Puis-je utiliser ce commutateur en environnement industriel ?

Le GTL-2891 est conçu pour un usage en intérieur dans un environnement de bureau ou de datacenter. Il n'est pas certifié pour une utilisation industrielle sans protections supplémentaires contre la poussière et l'humidité.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le dernier firmware depuis le site Web de LevelOne. Accédez à l'interface Web, allez dans Maintenance > Mise à jour du firmware. Sélectionnez le fichier et lancez la mise à jour. Ne coupez pas l'alimentation pendant l'opération.

Le commutateur ne démarre pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Le voyant d'alimentation doit être vert. Si le voyant est orange, l'alimentation est présente mais défaillante ; contactez le support technique.

Quelle est la consommation électrique typique du GTL-2891 ?

La consommation varie selon la charge et l'utilisation du PoE. En fonctionnement normal sans PoE, elle est d'environ 60 W. Avec PoE maximal, elle peut atteindre la capacité du bloc d'alimentation (généralement 400 W). Consultez l'étiquette du produit pour les valeurs exactes.

MODE D'EMPLOI GTL-2891 LEVELONE

Gérer le commutateur à l'aide d'un navigateur Web

Adresse IP par défaut	192.168.1.1
Nom d'utilisateur	admin
Mot de passe	admin

Installation

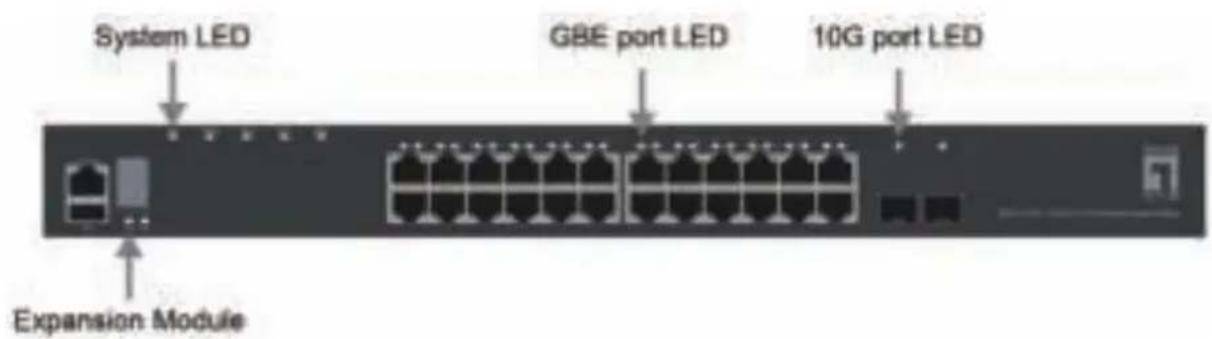

Voyants DEL

LED système

LED	Condition	Statut
Diag	Vert Diagnostic système et AOS OK
	Vert clignotant Diagnostic système et AOS en cours
	Orange Échec diagnostic système et AOS
	Orange clignotant	Échec ventilateur système
Maître	Vert Cette unité est l'unité principale
	Orange Cette unité est l'unité secondaire
	Éteint	Cette unité n'est ni principale ni secondaire
Alimentation	Vert	L'alimentation électrique principale fonctionne normalement
	Orange	Alimentation électrique principale présente mais défaillante
	Éteint	Aucune alimentation électrique principale présente
RPS	Vert	L'alimentation électrique de secours fonctionne normalement
	Orange	Alimentation électrique de secours présente mais défaillante
	Éteint	Aucune alimentation électrique de secours présente
Pile	Vert	Ports d'empilement en mode empilement
	Éteint	Ports liaison montant en mode autonome ou aucune liaison

LED port GBE

Condition	Statut
Vert Liaison port sans POE
Vert clignotant Liaison/activité port sans POE
Orange Liaison port	avec POE
Orange clignotant Liaison/activité port avec POE

LED port 10G

Port panneau	Condition Statut
Port25	Vert	Liaison
	Vert clignotant Liaison/activité
Port26	Éteint	Aucune

Module d'extension

Port panneau	Condition Statut
Port27	Vert	Liaison autonome
	Vert clignotant Liaison	/activité autonome
Port28	Éteint	Aucune liaison
	Orange	Liaison d'empilement
	Orange clignotant	Liaison/activité d'empilement
	Éteint	Aucune liaison

Connexion d'équipement

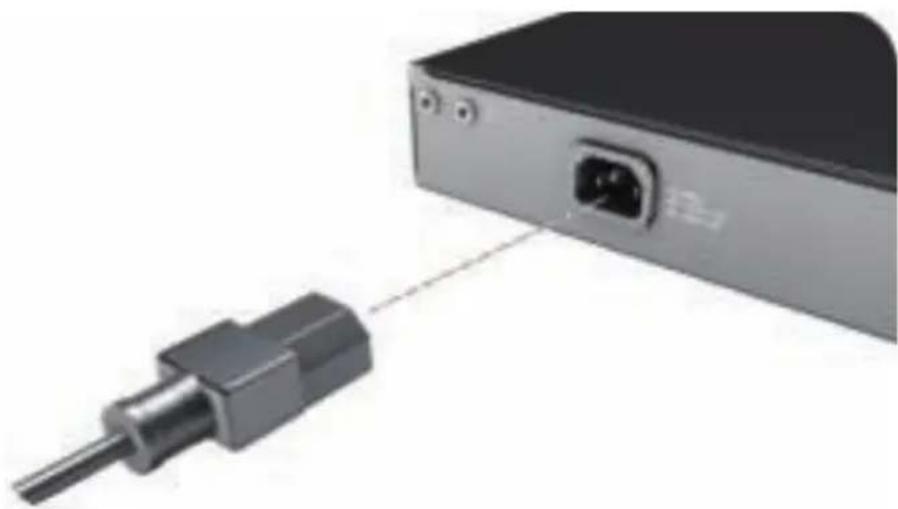

Étape1. Branchez le cordon d'alimentation dans le commutateur

Étape 2. Connectez vos appareils réseau au commutateur en utilisant un câble Ethernet. (par ex. Cat-5e)

Déclaration de Conformité

Nous, les soussignés Digital Data Communications GmbH

Adresse Hohe Straße 1, 44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Ethernet switch Type

Produit GTL-2891

Enseigne LevelOne

En conformité avec les exigences essentielles de la directive 2004/108/EC and 2014/30/EU, sur la base des normes suivantes:

Les normes harmonisées d' EU

■ EN55022:2010+AC:2011,Class A
■ EN 61000-3-2:2014,Class A
■ EN 61000-3-3:2013
■ EN 55024:2010
■ IEC 61000-4-2:2008 ED.2.0
■ IEC 61000-4-3:2010 ED.3.2
■ IEC 61000-4-4:2012 ED.3.0
■ IEC 61000-4-5:2014 ED.3.0
■ IEC 61000-4-6:2013 ED.4.0
■ IEC 61000-4-8:2009 ED.2.0
■ IEC 61000-4-11:2004 ED.2.0
■ EN 60950-1:2006 + A11:2009 + A1:2010+A12:2011
■ AS/NZS CISPR 22:2009+A1:2010,Class A
■ CISPR 22:2008, Class A

CE

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus ..
