| Tipo de producto | Conmutador de red Ethernet gestionable |
| Marca | LevelOne |
| Modelo | GTL-2091 |
| Funciones principales | Gestión mediante interfaz web y CLI, puerto de consola, montaje en rack de 19 pulgadas o escritorio |
| Alimentación | 100-240 V CA, 50/60 Hz |
| Temperatura de funcionamiento | 0°C a 50°C |
| Humedad de funcionamiento | 10% a 90% sin condensación |
| Interfaces | Puerto de consola RS-232, puertos Ethernet (no especificado) |
| Montaje en rack | Sí, estándar de 19 pulgadas con soportes en L incluidos |
| Montaje sobre escritorio | Sí, con patas de goma incluidas |
| Accesorios incluidos | Cable de alimentación, guía de instalación rápida, soportes en L, CD-ROM, cable de consola, patas de goma |
| Conformidad | CE (directivas CEM, baja tensión, RoHS, REACH) |
| Normas aplicadas | EN 55032, EN 55024, EN 60950-1, EN 61000 |
| Configuración por defecto | Dirección IP: 192.168.1.1, credenciales: admin/admin |
| Mantenimiento | Evitar luz directa, calor, alta humedad; limpiar con un paño suave y seco |
Preguntas frecuentes - GTL2091 LEVELONE
Preguntas de los usuarios sobre GTL2091 LEVELONE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Interruptor en formato PDF gratis! Encuentra tus instrucciones GTL2091 - LEVELONE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GTL2091 de la marca LEVELONE.
MANUAL DE USUARIO GTL2091 LEVELONE

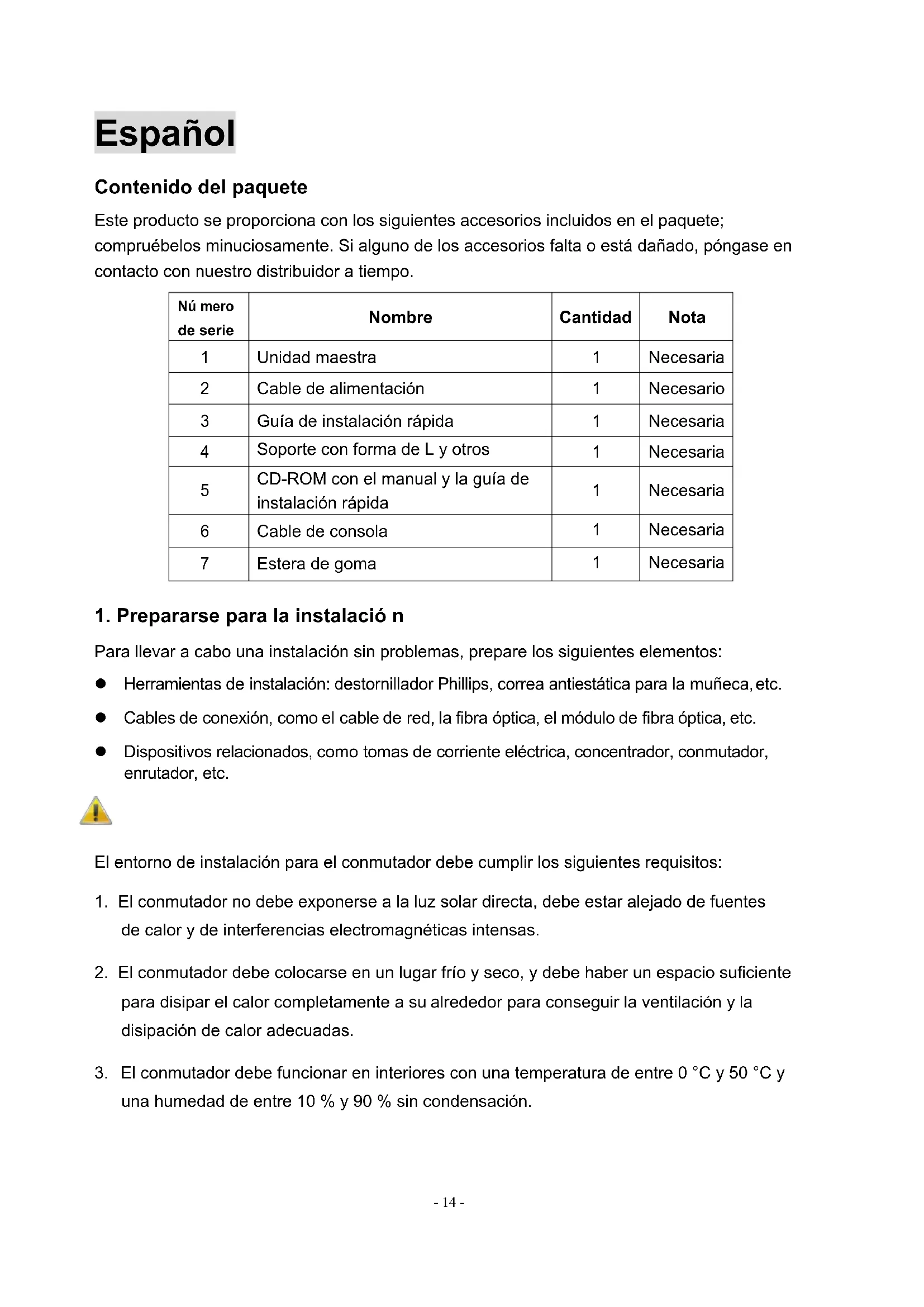

Contenido del paquete
Este producto se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo.
| Nú mero de serie | Nombre | Cantidad | Nota |
| 1 | Unidad maestra | 1 | Necesaria |
| 2 | Cable de alimentación | 1 | Necesario |
| 3 | Guía de instalación rápida | 1 | Necesaria |
| 4 | Soporte con forma de L y otros | 1 | Necesaria |
| 5 | CD-ROM con el manual y la guía de instalación rápida | 1 | Necesaria |
| 6 | Cable de consola | 1 | Necesaria |
| 7 | Estera de goma | 1 | Necesaria |
1. Prepararse para la instalació n
Para llevar a cabo una instalación sin problemas, prepare los siguientes elementos:
- Herramientas de instalación: destornillador Phillips, correa antiestática para la muñeca, etc.
- Cables de conexión, como el cable de red, la fibra óptica, el módulo de fibra óptica, etc.
- Dispositivos relacionados, como tomas de corriente eléctrica, concentrador, conmutador, enrutador, etc.
!
El entorno de instalación para el conmutador debe cumplir los siguientes requisitos:
-
El conmutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
-
El conmutador debe colocarse en un lugar frío y seco, y debe haber un espacio suficiente para disipar el calor completamente a su alrededor para conseguir la ventilación y la disipación de calor adecuadas.
-
El conmutador debe funcionar en interiores con una temperatura de entre 0 °C y 50 °C y una humedad de entre 10 % y 90 % sin condensación.
2. Instalació n del equipo

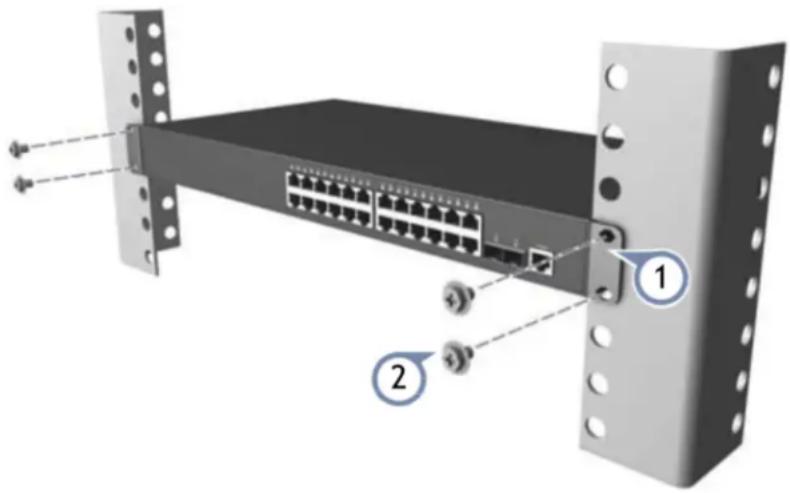

■ Se instala en el bastidor
Instale el conmutador en un bastidor estándar de 19 pulgadas y siga los pasos de instalación que se indican a continuación:
- Compruebe la toma de tierra y la estabilidad delbastidor;
- Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutación y fijelos con los tornillos incluidos con los accesorios;
- Coloque el conmutador en la ubicación adecuada del bastidor y apóyelo utilizando unabandeja;
- Fije los soportes con forma de L en la ranuras de guía fijadas a ambos extremos del bastidor para garantizar que el conmutador se puede montar en dicho bastidor de una manera estable y horizontal;
- Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.
■ Instalado en la mesa de trabajo
Instale el conmutador en una mesa de trabajo y siga los pasos de instalación que se indican a continuación:
- Coloque el conmutador con su parte inferior hacia arriba en una mesa de trabajo suficientemente grande, estable y correctamente conectada a tierra;
- Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras redondas situadas en la parte inferior de la carcasarespectivamente;
- Dé la vuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable;
- Utilice un cable de alimentación para enchufar el conector de alimentación del conmutador a la toma de alimentación.
- El conmutador utiliza corriente alterna con los valores de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra están en buen estado antes de conectar la alimentación.
- Después de conectar la alimentación, compruebe que el indicador de alimentación del conmutador (Alimentación) está encendido, en cuyo caso indica que el suministro eléctrico está conectado correctamente.
- No coloque objetos pesados sobre el conmutador.
3. Realizar la configuración inicial

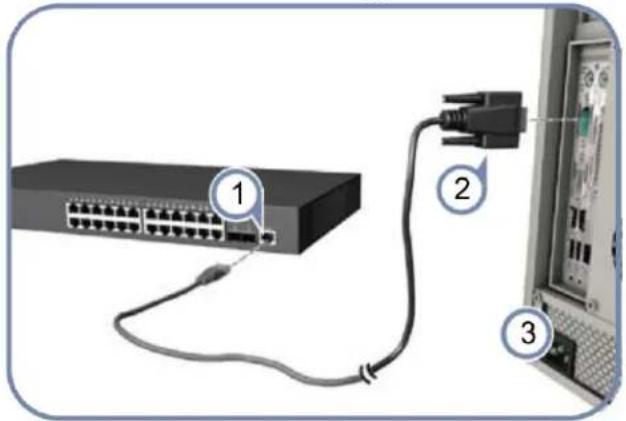

- Conecte una PC al puerto de la consola del switch utilizando el cable de consola incluido.
- Configure el puerto serie de la PC: 9600 bps, 8 caracteres, sin paridad, un bit de parada, 8 bits de datos y sin control de flujo.
- Inicie sesión en la CLI usando la configuración predeterminada: Nombre de usuario "admin" y contraseña "admin".
Nota: Para obtener más información sobre la configuración del conmutador, consulte la Guía de administración web y la Guía de referencia de CLI.
4. Iniciar sesió n en elequipo
- Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
- Establezca las propiedades TCP/IP del equipo. Consulte el Apéndice: Configurar el equipo.

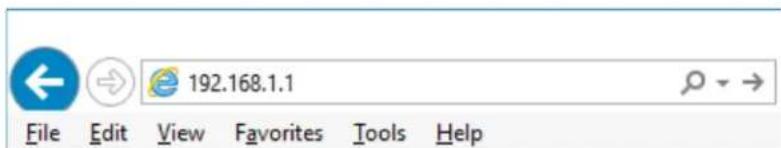

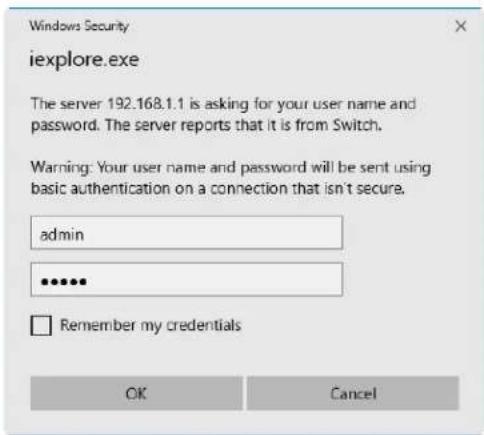

- Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.
5.Apéndice: Configurar el equipo
Windows

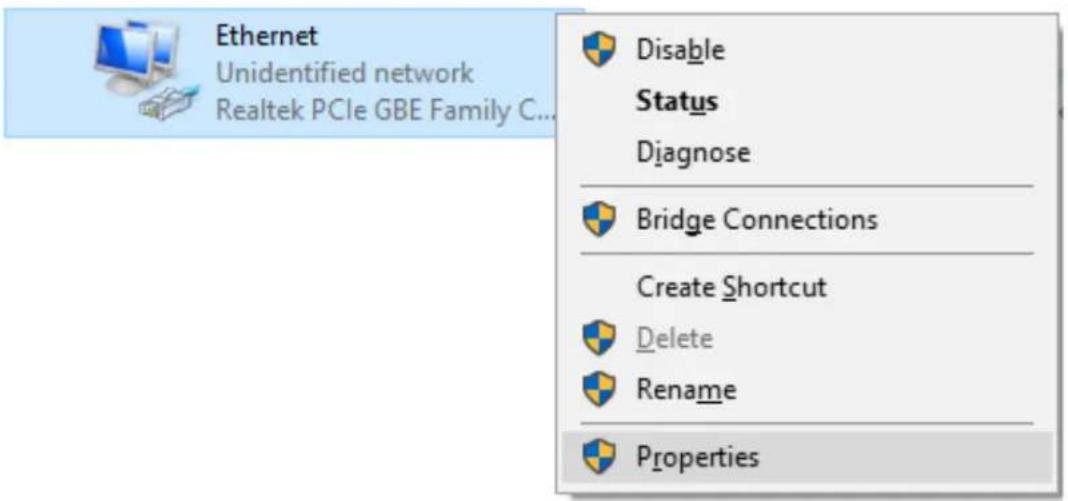

- Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;
- Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 \~ 192.168.1.254. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.
Italiano
5.Anexo: Configurar o computador
Windows
Declaración de Conformidad
El fabricante Digital Data Communications GmbH
Dirección: Hohe Straße 1, 44139 Dortmund, Germany
Declara mediante este documento que el producto
Tipo : Ethernet switch
Marca : LevelOne
Producto : GTL-2091
Cumple con las siguientes directivas:
2014/30/EU
2014/35/EU
● RoHS 2011/65/EU
● REACH EC/1907/2006
El producto cumple asimismo con las siguientes normas:
● EN 55032: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
● EN 55024: 2010+A1: 2015
● EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
IEC 61000-4-2: 2008
IEC 61000-4-3: 2006
IEC 61000-4-4: 2004
IEC 61000-4-5: 2005
IEC 61000-4-6: 2008
IEC 61000-4-8: 2009
IEC 61000-4-11: 2004
CE
Este producto ha sido diseñado para su uso sólo en interiores.
La marca CE certifica que este producto se adecua a las especificaciones y regulaciones arriba mencionadas.
Este producto es adecuado para todos los países de la UE.
Amanda(Shu-Wen) Chen
Name (Full Name)
Geschäftsführerin
Title/ Department
2019/02/15
Date
Legal Signature
CE
Nome marca : LevelOne
Prodotto : GTL-2091
