Caractéristiques	Détails
Type de produit	Commutateur réseau
Nombre de ports	8 ports 10/100/1000 Mbps
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Alimentation	Alimentation externe
Dimensions	220 x 100 x 30 mm
Poids	1.2 kg
Température de fonctionnement	0 à 50 °C
Utilisation	Idéal pour les réseaux domestiques et de petites entreprises
Maintenance	Pas d'entretien requis, vérification régulière des connexions recommandée
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	2 ans
Informations générales	Plug-and-play, aucune configuration nécessaire

FOIRE AUX QUESTIONS - GTL2091 LEVELONE

Comment réinitialiser le commutateur LEVELONE GTL2091 aux paramètres d'usine ?

Pour réinitialiser le commutateur LEVELONE GTL2091, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton.

Pourquoi le commutateur LEVELONE GTL2091 ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation fonctionne. Essayez de brancher le commutateur sur une autre prise électrique.

Comment connecter des appareils au commutateur LEVELONE GTL2091 ?

Utilisez des câbles Ethernet RJ45 pour connecter vos appareils aux ports disponibles sur le commutateur. Assurez-vous que les câbles sont bien enfoncés.

Le commutateur LEVELONE GTL2091 supporte-t-il le PoE (Power over Ethernet) ?

Non, le commutateur LEVELONE GTL2091 ne prend pas en charge le Power over Ethernet. Vous devez alimenter vos appareils séparément.

Que faire si le commutateur LEVELONE GTL2091 ne détecte pas mes appareils ?

Vérifiez les câbles Ethernet pour vous assurer qu'ils sont en bon état et correctement connectés. Essayez de redémarrer le commutateur et les appareils connectés.

Comment savoir si le commutateur LEVELONE GTL2091 fonctionne correctement ?

Les voyants LED sur l'appareil indiqueront l'état de fonctionnement. Un voyant vert signifie que les ports sont actifs, tandis qu'un voyant orange indique une activité de données.

Le commutateur LEVELONE GTL2091 nécessite-t-il un logiciel ou un pilote pour fonctionner ?

Non, le commutateur LEVELONE GTL2091 est un appareil plug-and-play et ne nécessite pas de logiciel ou de pilote pour fonctionner.

Comment augmenter la vitesse de connexion sur le commutateur LEVELONE GTL2091 ?

Assurez-vous que tous les appareils connectés prennent en charge des vitesses similaires (10/100/1000 Mbps). Utilisez des câbles Ethernet de bonne qualité pour éviter les pertes de signal.

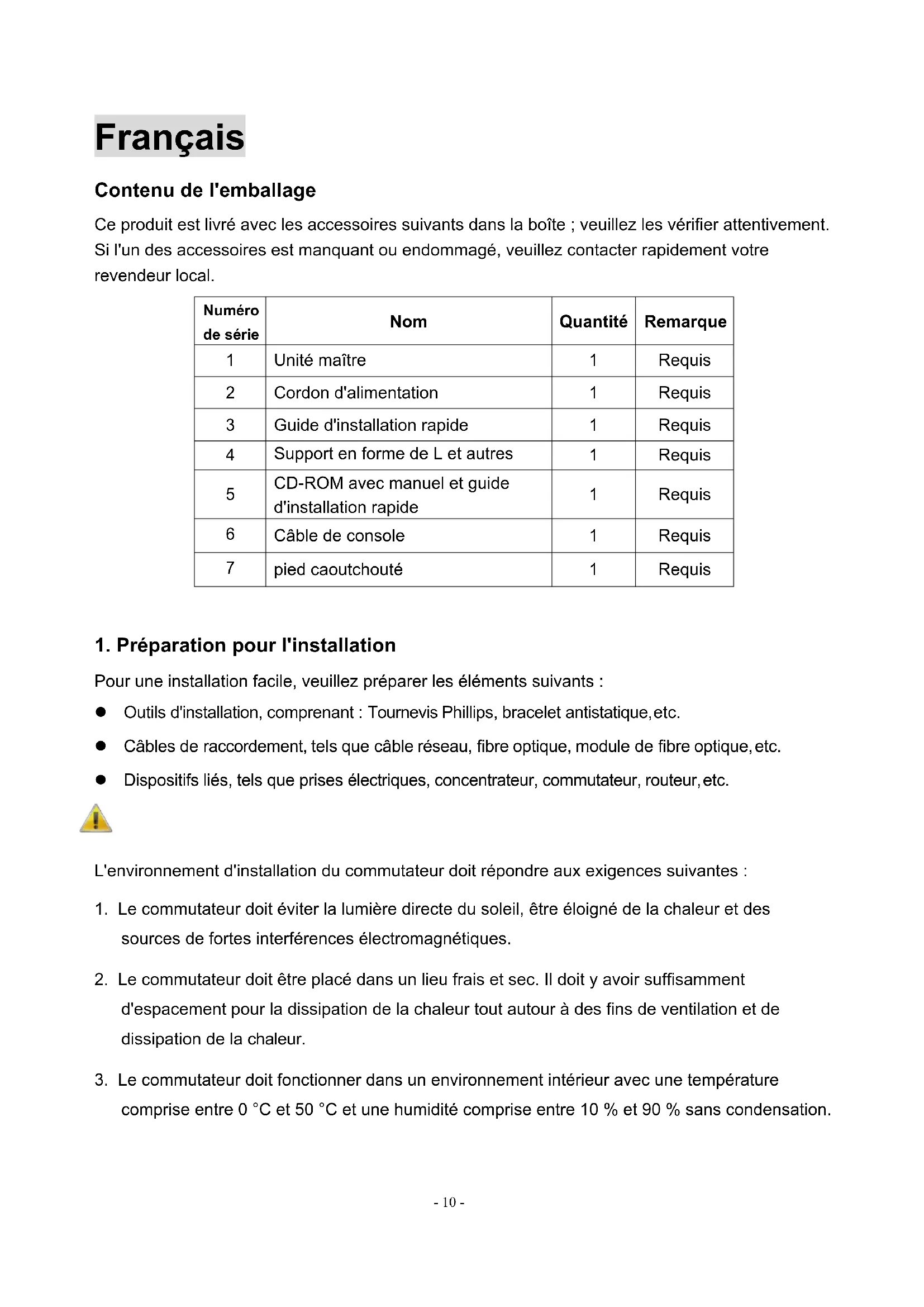

MODE D'EMPLOI GTL2091 LEVELONE

Cordon d'alimentation

Guide d'installation rapide

Support en forme de L et autres

CD-ROM avec manuel et guide d'installation rapide

1. Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants : l Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc. l Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc. l Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc. L'environnement d'installation du commutateur doit répondre aux exigences suivantes :

1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des

sources de fortes interférences électromagnétiques.

2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment

d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.

3. Le commutateur doit fonctionner dans un environnement intérieur avec une température

comprise entre 0 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation.- 11 -

2. Installation de l'équipement

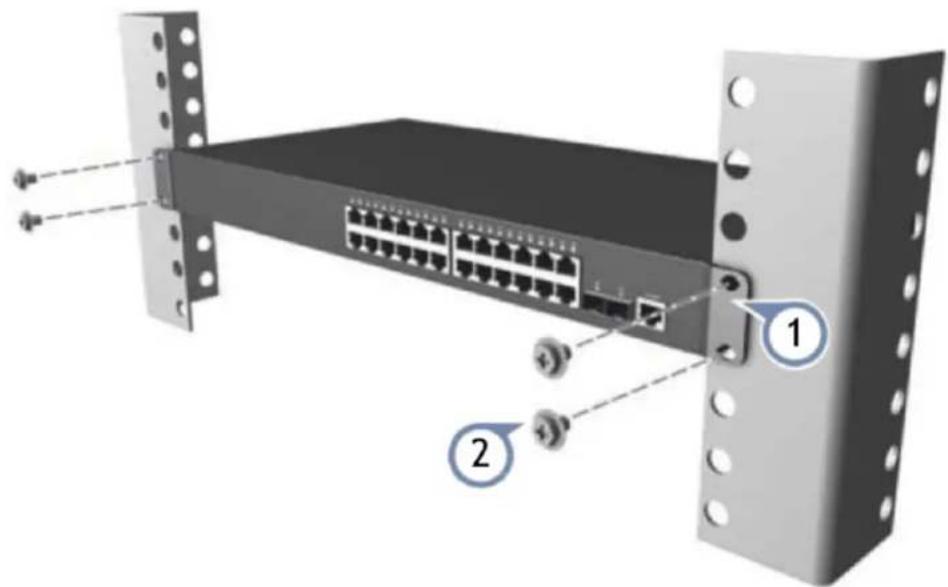

■ Il est installé dans le rack Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :

Vérifiez la mise à la terre etla stabilité du rack ;

Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;

Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau ;

Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale ;

Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique. ■ Installé sur la table de travail Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :

1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment

grande, stable et correctement mise à la terre ;

2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les

4 emplacements ronds au fond du boîtier ;

3. Retournez le commutateur et placez-le sur la table de travail de manière stable ;

4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la

5. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-

vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.

6. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du

commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.

7. Ne placez pas d'objets lourds sur le commutateur.- 12 -

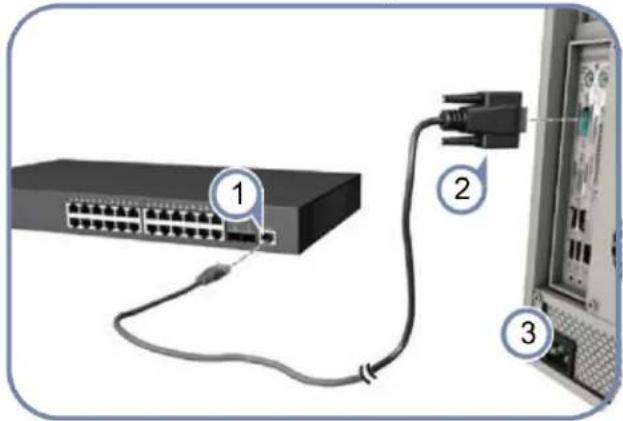

1. Connectez un PC au port de console du commutateur à l'aide du câble de console fourni.

2. Configurez le port série du PC: 9600 bps, 8 caractères, pas de parité, un bit d’arrêt, 8 bits de

données et pas de contrôle de flux. 3.Connectez-vous à la CLI en utilisant les paramètres par défaut: nom d'utilisateur “admin” et mot de passe “admin”.

Connexion à l'équipement

Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.

Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur.

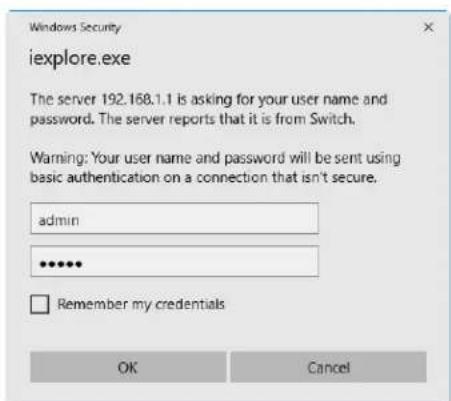

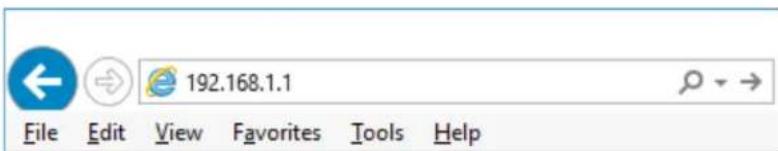

Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK. Remarque: Pour plus d'informations sur la configuration du commutateur, consultez le Guide de gestion Web et le Guide de référence CLI.- 13 -

5.Annexe : Configurer votre ordinateur ■ Windows

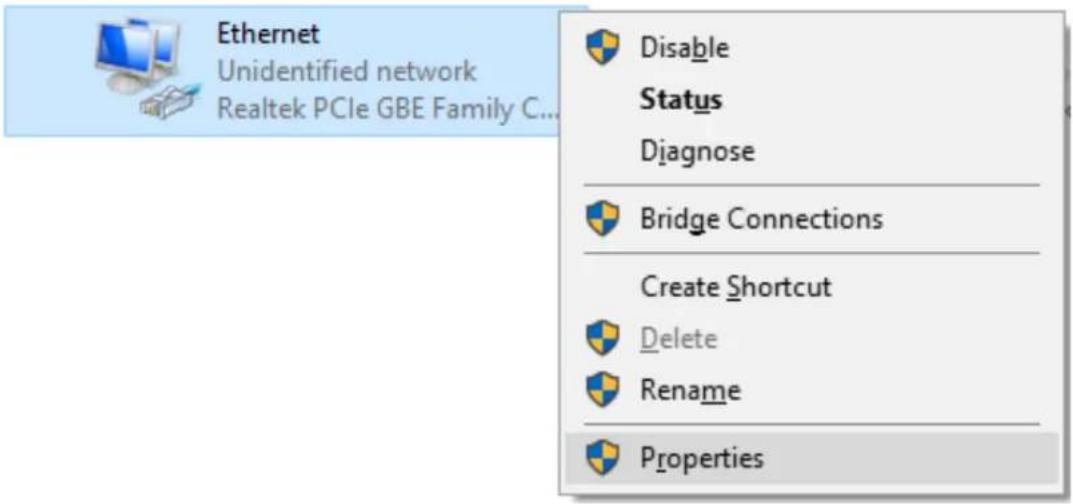

Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;

Déclaration de Conformité Nous, les soussignés Digital Data Communications GmbH Adresse Hohe Straße 1, 44139 Dortmund, Germany Certifie et déclare sous sa seule responsabilité que le produit suivant Type : Ethemet switch Enseigne : LevelOne Produit : GTL-2091 En conformité avec les exigences essentielles de la directive CEM 2014/30/EU, 2014/35/EU, RoHS 2011/65/EU, REACH EC/1907/2006 sur la base des normes suivantes: Les normes harmonisées d’ EU l EN 55032: 2015 l EN 61000-3-2: 2014 l EN 61000-3-3: 2013 l EN 55024: 2010+A1: 2015 l EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 l IEC 61000-4-2: 2008 l IEC 61000-4-3: 2006 l IEC 61000-4-4: 2004 l IEC 61000-4-5: 2005 l IEC 61000-4-6: 2008 l IEC 61000-4-8: 2009 l IEC 61000-4-11: 2004

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus ..
