Produkttyp	Managed Ethernet Switch
Marke	LevelOne
Modell	GTL-2091
Hauptfunktionen	Verwaltung über Web- und CLI-Schnittstelle, Konsolenport, 19-Zoll-Rack- oder Tischmontage
Stromversorgung	100-240 V AC, 50/60 Hz
Betriebstemperatur	0°C bis 50°C
Betriebsfeuchtigkeit	10% bis 90%, nicht kondensierend
Schnittstellen	RS-232-Konsolenport, Ethernet-Ports (nicht spezifiziert)
Rackmontage	Ja, 19-Zoll-Standard mit mitgelieferten L-Winkeln
Tischmontage	Ja, mit mitgelieferten Gummifüßen
Mitgeliefertes Zubehör	Netzkabel, Schnellinstallationsanleitung, L-Winkel, CD-ROM, Konsolenkabel, Gummifüße
Konformität	CE (EMV-, Niederspannungs-, RoHS-, REACH-Richtlinien)
Angewandte Normen	EN 55032, EN 55024, EN 60950-1, EN 61000
Standardkonfiguration	IP-Adresse: 192.168.1.1, Anmeldedaten: admin/admin
Wartung	Direktes Sonnenlicht, Hitze, hohe Luftfeuchtigkeit vermeiden; mit einem weichen, trockenen Tuch reinigen

Häufig gestellte Fragen - GTL2091 LEVELONE

Wie konfiguriere ich den Switch GTL-2091 initial?

Schließen Sie einen PC über das mitgelieferte Kabel an den Konsolenport an, konfigurieren Sie die serielle Schnittstelle mit 9600 bps (8 Bits, keine Parität, 1 Stoppbit), und melden Sie sich mit Benutzer admin und Passwort admin an.

Welche Standard-Anmeldedaten für die Verwaltungsoberfläche?

Der Standard-Benutzername ist admin und das Passwort ist admin.

Wie greife ich auf die Weboberfläche des Switches zu?

Öffnen Sie einen Browser und geben Sie die IP-Adresse 192.168.1.1 in die Adressleiste ein. Melden Sie sich mit den Standard-Anmeldedaten an.

Welche IP-Adresse muss ich meinem Computer zuweisen, um auf den Switch zuzugreifen?

Verwenden Sie eine freie IP-Adresse im Bereich 192.168.1.2 bis 192.168.1.254 mit der entsprechenden Subnetzmaske.

Wie installiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten L-Winkel an beiden Seiten des Switches, setzen Sie ihn auf ein Rackboden, und schrauben Sie die Winkel fest an die Rackschienen. Schließen Sie das Netzkabel an.

Kann ich den Switch auf einem Schreibtisch platzieren?

Ja. Drehen Sie den Switch um, entfernen Sie die Schutzfolie von den Gummifüßen und kleben Sie sie an den dafür vorgesehenen Stellen auf der Unterseite an. Stellen Sie den Switch auf eine stabile Oberfläche und schließen Sie das Netzteil an.

Welche Kabel und Zubehörteile werden mit dem Switch geliefert?

Die Box enthält das Hauptgerät, ein Netzkabel, eine Schnellinstallationsanleitung, zwei L-Winkel, eine CD-ROM, ein Konsolenkabel und vier Gummifüße.

Welche Versorgungsspannung wird für den Switch benötigt?

Der Switch arbeitet mit einer AC-Netzspannung von 100 bis 240 V bei 50/60 Hz.

Wie setze ich den Switch auf Werkseinstellungen zurück?

Das Zurücksetzungsverfahren ist in der mitgelieferten Anleitung nicht detailliert beschrieben. Konsultieren Sie das Web-Management-Handbuch oder das CLI-Referenzhandbuch für Anweisungen zum Zurücksetzen.

Unterstützt der Switch die Fernverwaltung?

Ja, über die Weboberfläche (HTTP) und die Befehlszeilenschnittstelle (CLI) per Konsole oder Telnet/SSH nach Konfiguration.

BEDIENUNGSANLEITUNG GTL2091 LEVELONE

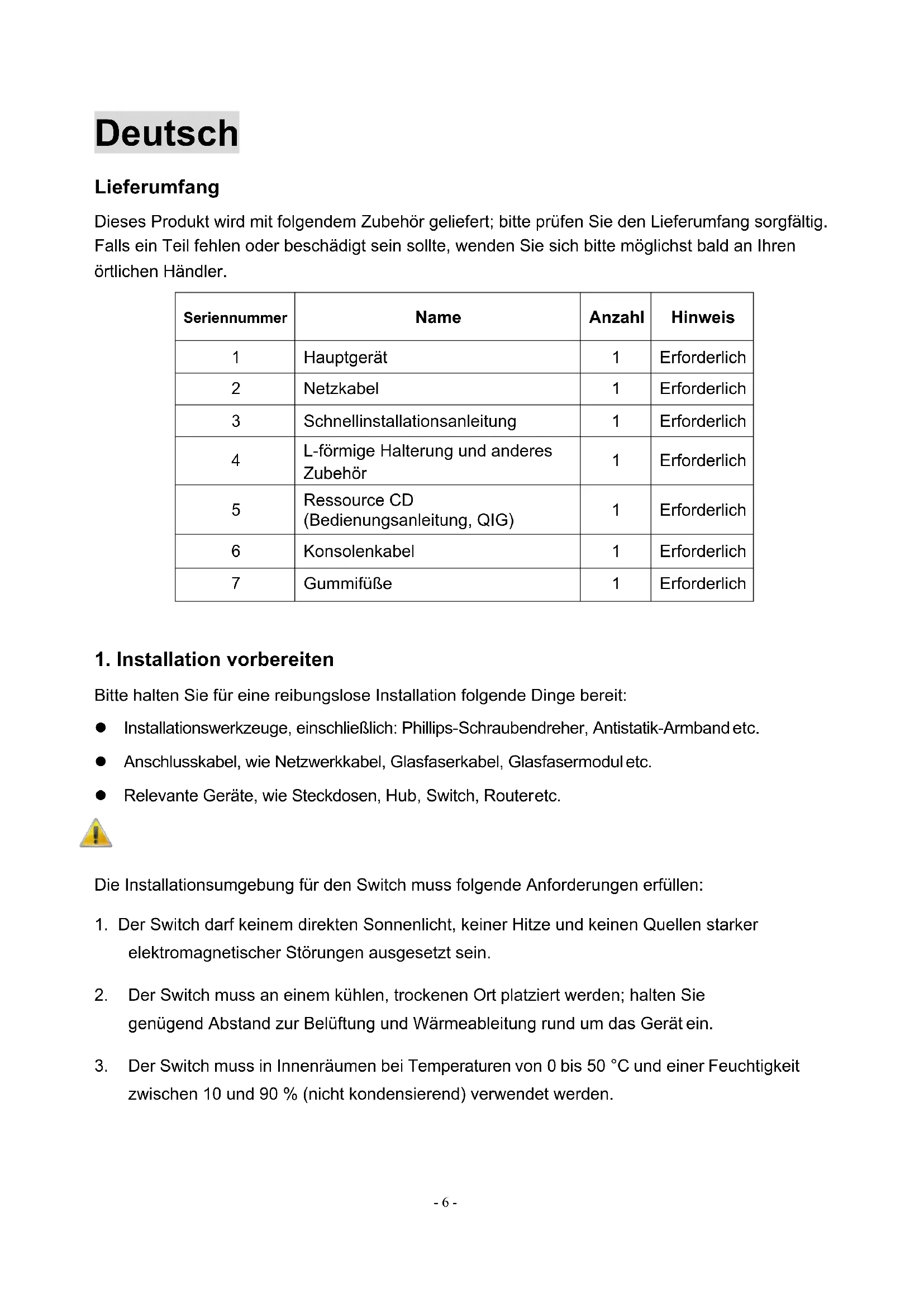

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren örtlichen Händler.

Seriennummer	Name	Anzahl	Hinweis
1	Hauptgerät	1	Erforderlich
2	Netzkabel	1	Erforderlich
3	Schnellinstallationsanleitung	1	Erforderlich
4	L-förmige Halterung und anderes Zubehör	1	Erforderlich
5	Ressource CD (Bedienungsanleitung, QIG)	1	Erforderlich
6	Konsolenkabel	1	Erforderlich
7	Gummifüße	1	Erforderlich

1. Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

● Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.
- Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.
● Relevante Geräte, wie Steckdosen, Hub, Switch, Routeretc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker elektromagnetischer Störungen ausgesetzt sein.
2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.
3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 50 °C und einer Feuchtigkeit zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

2. Geräteinstallation

■ In einem Rack

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden Installationsschritte:

1. Prüfen Sie Erdung und Stabilität des Rack;

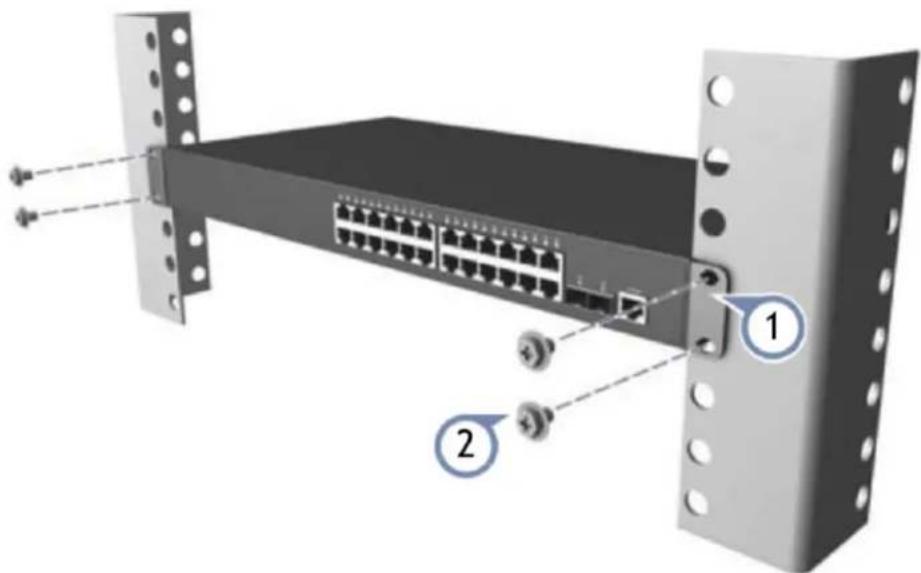

2. Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-Blende; befestigen Sie sie mit den mitgelieferten Schrauben;
3. Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;
4. Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks, damit der Switch stabil horizontal montiert werdenkann;
5. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

■ Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen, stabilen und angemessen geerdeten Arbeitstisch;
2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4 runden Schlitzen an der Unterseite des Gehäuses;
3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;
4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.
5. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.
6. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist.
7. Stellen Sie keine schweren Gegenstände auf den Switch.

3. Erstkonfiguration durchführen

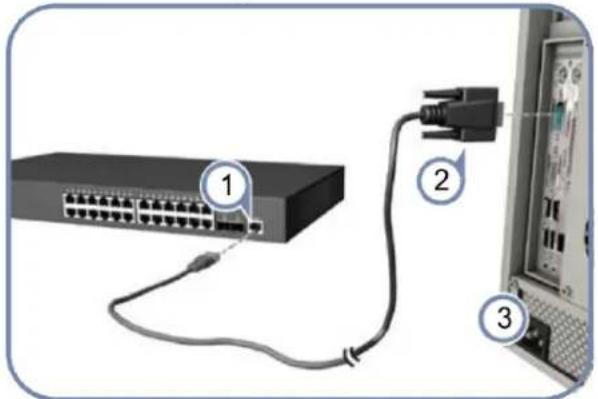

1. Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-Konsolenport an.
2. Konfigurieren Sie die serielle Schnittstelle des PCs: 9600 bps, 8 Zeichen, keine Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle.
3. Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und Kennwort „admin“.

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide und CLI Reference Guide.

4. Am Gerät anmelden

1. Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.
2. Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer einrichten.

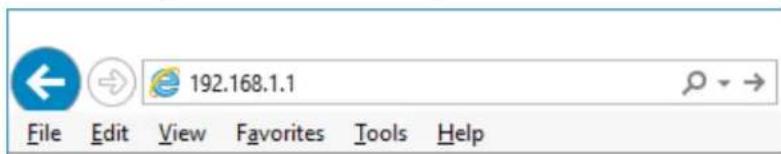

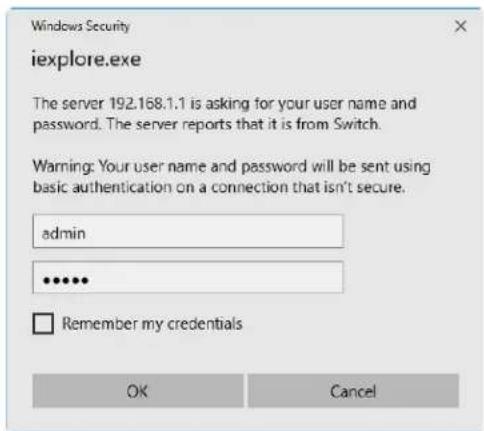

3. Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den werkseitigen Benutzernamen „admin- und das Kennwort „admin-ein, klicken Sie dann auf OK.

File Edit View Favorites Tools Help 192.168.1.1

5. Anhang: Ihren Computer einrichten

Windows

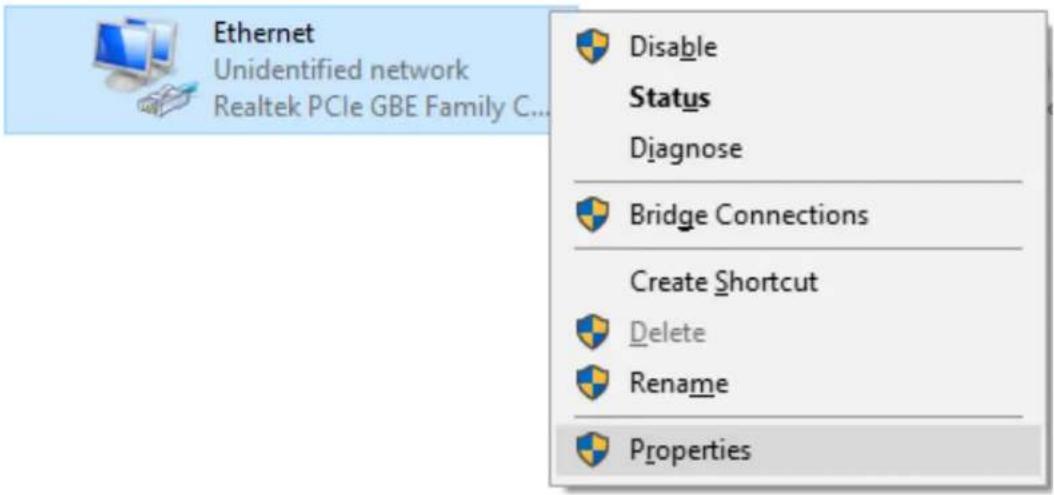

1. Klicken Sie auf Start → Systemsteuerung → Netzwerk und Internet → Netzwerk- und Freigabecenter → Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften;

1. Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);

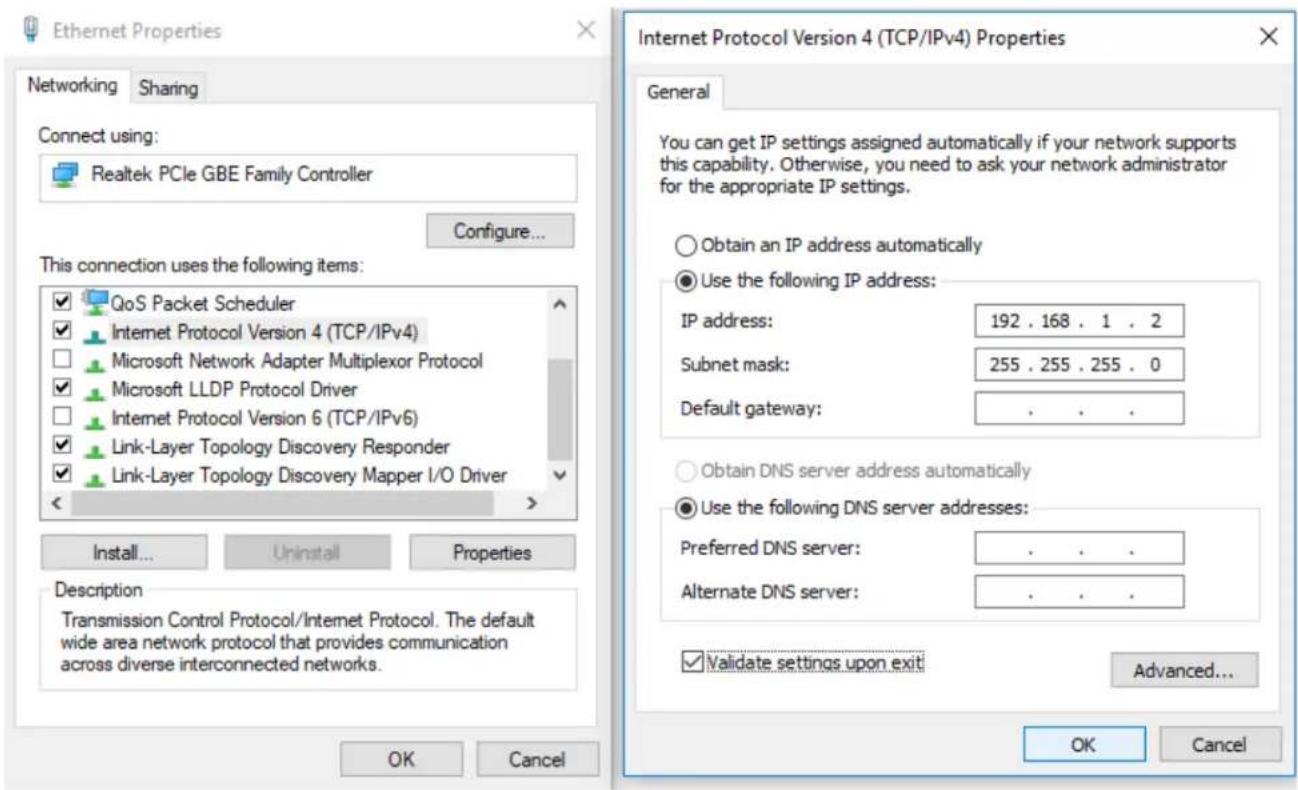

1. IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden freien IP-Adressen 192.168.1.2 bis 192.168.1.254 sein; klicken Sie dann zum Zurückkehren zur vorherigen Seite auf OK und dann erneut auf OK.

Français

Konformitätserklärung

Der Hersteller Digital Data Communications GmbH

Adresse Hohe Straße 1, 44139 Dortmund, Germany

erklärt hiermit, dass das Produkt

Typ : Ethernet switch

Marken name : LevelOne

Produkt : GTL-2091

den folgenden Richtlinien entspricht:

• 2014/30/EU
2014/35/EU
● RoHS 2011/65/EU
● REACH EC/1907/2006

Für die Beurteilung der Einhaltung der Konformität angewandte Normen:

EN 55032: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 55024: 2010+A1: 2015
● EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
IEC 61000-4-2: 2008
IEC 61000-4-3: 2006
IEC 61000-4-4: 2004
IEC 61000-4-5: 2005
IEC 61000-4-6: 2008
IEC 61000-4-8: 2009
IEC 61000-4-11: 2004

CE

Das Zeichen bestätigt, dass dieses Produkt oben aufgeführte Normen und Bestimmungen erfüllt.

Amanda(Shu-Wen) Chen

Name (Full Name)

Geschäftsführerin

Title/ Department

2019/02/15

Date

Legal Signature

CE
