GTL2091 - Interruttore LEVELONE - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GTL2091 LEVELONE in formato PDF.
| Tipo di prodotto | Switch di rete Ethernet gestibile |
| Marca | LevelOne |
| Modello | GTL-2091 |
| Funzioni principali | Gestione tramite interfaccia Web e CLI, porta console, montaggio rack 19 pollici o scrivania |
| Alimentazione | 100-240 V CA, 50/60 Hz |
| Temperatura di funzionamento | da 0°C a 50°C |
| Umidità di funzionamento | dal 10% al 90% senza condensa |
| Interfacce | Porta console RS-232, porte Ethernet (non specificato) |
| Montaggio a rack | Sì, standard 19 pollici con staffe a L incluse |
| Montaggio su scrivania | Sì, con piedini in gomma inclusi |
| Accessori inclusi | Cavo di alimentazione, guida rapida all'installazione, staffe a L, CD-ROM, cavo console, piedini in gomma |
| Conformità | CE (direttive EMC, bassa tensione, RoHS, REACH) |
| Norme applicate | EN 55032, EN 55024, EN 60950-1, EN 61000 |
| Configurazione predefinita | Indirizzo IP: 192.168.1.1, credenziali: admin/admin |
| Manutenzione | Evitare luce diretta, calore, forte umidità; pulire con un panno morbido e asciutto |
Domande frequenti - GTL2091 LEVELONE
Domande degli utenti su GTL2091 LEVELONE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Interruttore in formato PDF gratuitamente! Trova il tuo manuale GTL2091 - LEVELONE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GTL2091 del marchio LEVELONE.
MANUALE UTENTE GTL2091 LEVELONE

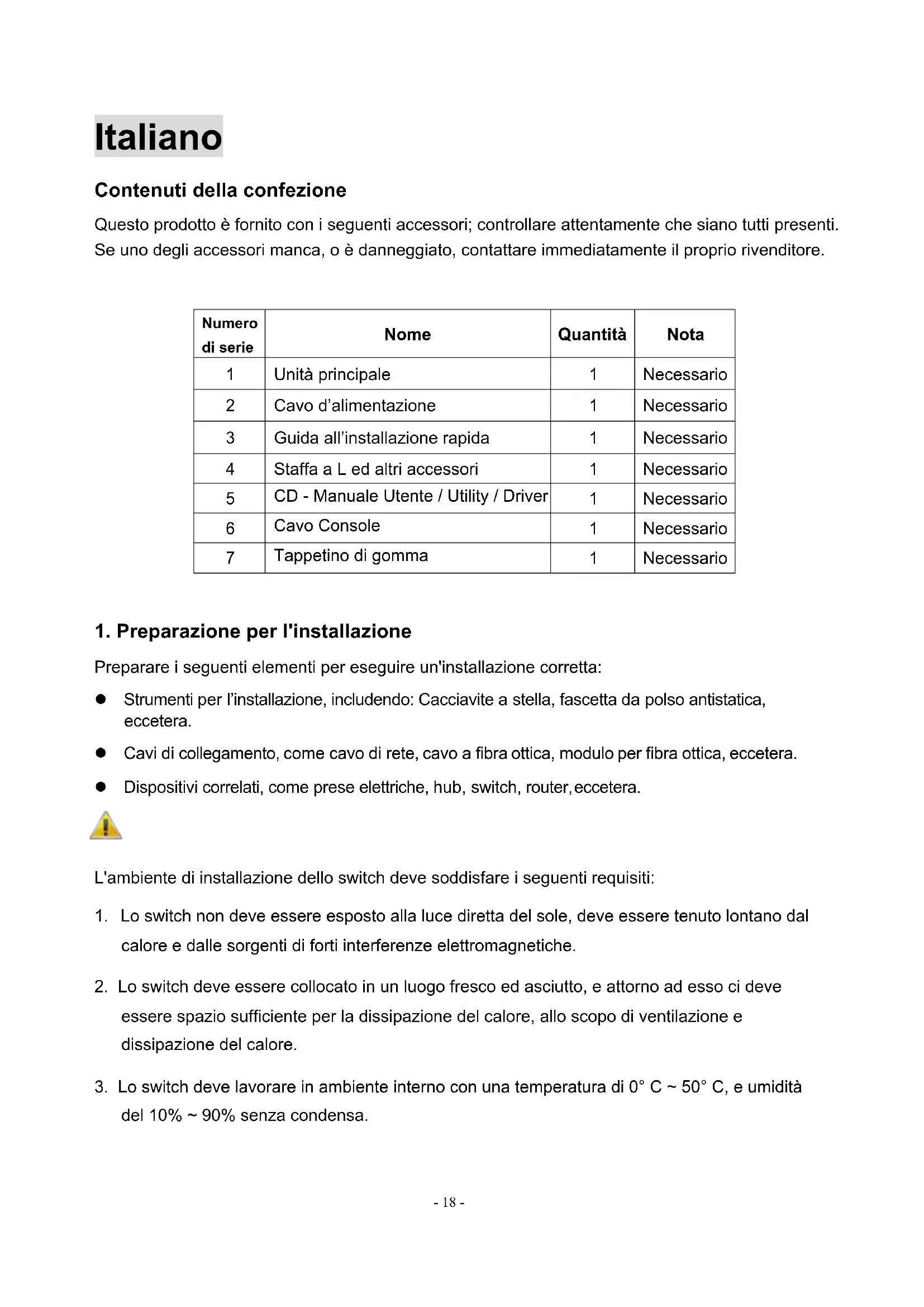

Contenuti della confezione
Questo prodotto è fornito con i seguenti accessori; controllare attentamente che siano tutti presenti. Se uno degli accessori manca, o è danneggiato, contattare immediatamente il proprio rivenditore.
| Numero di serie | Nome | Quantità | Nota |
| 1 | Unità principale | 1 | Necessario |
| 2 | Cavo d'alimentazione | 1 | Necessario |
| 3 | Guida all'installazione rapida | 1 | Necessario |
| 4 | Staffa a L ed altri accessori | 1 | Necessario |
| 5 | CD - Manuale Utente / Utility / Driver | 1 | Necessario |
| 6 | Cavo Console | 1 | Necessario |
| 7 | Tappetino di gomma | 1 | Necessario |
1. Preparazione per l'installazione
Preparare i seguenti elementi per eseguire un'installazione corretta:
- Strumenti per l'installazione, includendo: Cacciavite a stella, fascetta da polso antistatica, eccetera.
- Cavi di collegamento, come cavo di rete, cavo a fibra ottica, modulo per fibra ottica, eccetera.
● Dispositivi correlati, come prese elettriche, hub, switch, router, eccetera.
L'ambiente di installazione dello switch deve soddisfare i seguenti requisiti:
- Lo switch non deve essere esposto alla luce diretta del sole, deve essere tenuto lontano dal calore e dalle sorgenti di forti interferenze elettromagnetiche.
- Lo switch deve essere collocato in un luogo fresco ed asciutto, e attorno ad esso ci deve essere spazio sufficiente per la dissipazione del calore, allo scopo di ventilazione e dissipazione del calore.
- Lo switch deve lavorare in ambiente interno con una temperatura di 0°C \~ 50°C, e umidità del 10% \~ 90% senza condensa.
2. Attrezzature di installazione

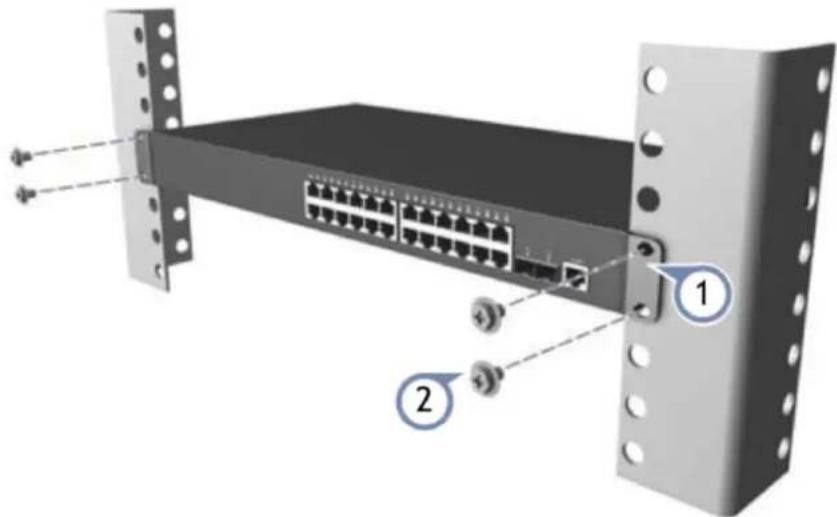

■ Installazione su rack
Installare lo switch su un rack standard da 19 pollici. La procedura di installazione è la seguente:
- Controllare la messa a terra e la stabilità del rack;
- Installare le due staffe a L, fornite in dotazione, su entrambi i lati del pannello dello switch, quindi fissarle con le viti fornite in dotazione;
- Collocare lo switch nella posizione appropriata del rack, e sostenerlo utilizzando un cassetto;
- Fissare le staffe a L sulle guide degli alloggi fissati su entrambe le estremità del rack, per assicurare che lo switch può essere montato sul rack in modo stabile e orizzontale;
- Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.
■ Installazione su piano di lavoro
Installare lo switch su un tavolo. La procedura di installazione è la seguente:
- Collocare lo switch appoggiandone il fondo su un piano di lavoro sufficientemente spazioso, stabile e con corretta messa a terra;
- Rimuovere la carta adesiva protettiva dai piedini ed attaccare i 4 piedini nei 4 fori rotondi sulla parte inferiore della copertura;
- Capovolgere lo switch, e collocarlo in modo stabile sul piano dilavoro;
- Utilizzare un cavo di alimentazione per collegare il connettore di alimentazione dello switch alla presa di corrente.
- Lo switch utilizza AC 100-240V, 50 / 60Hz; assicurarsi che l'alimentazione e la messa a terra siano normali prima di accendere.
- Dopo l'accensione, controllare che l'indicatore di alimentazione dello switch (Power) sia acceso; in caso affermativo significa che l'alimentatore è collegato correttamente.
- Non collocare alcun oggetto sopra lo switch.
3. Eseguire la configurazione iniziale

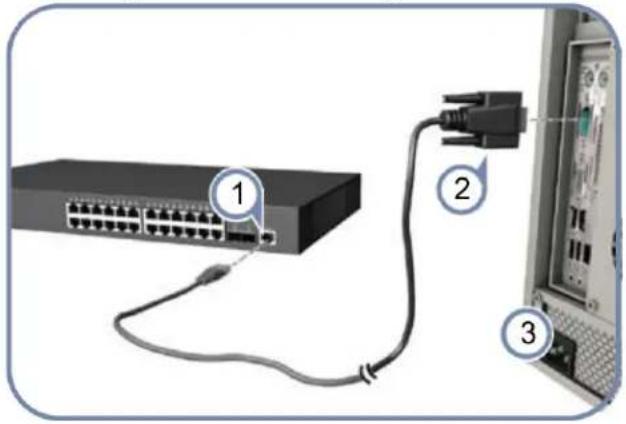

- Collegare un PC alla porta della console dello switch utilizzando il cavo della console incluso.
- Configurare la porta seriale del PC: 9600 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso.
- Accedere alla CLI utilizzando le impostazioni predefinite: Nome utente "admin" e password "admin".
Nota: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.
4. Accesso al dispositivo
- Collegare il cavo di interfaccia RJ-45 di uno switch ad un computer utilizzando un cavo di rete.
- Impostare le proprietà TCP/IP del computer, fare riferimento all'Appendice: Configurazione del computer.

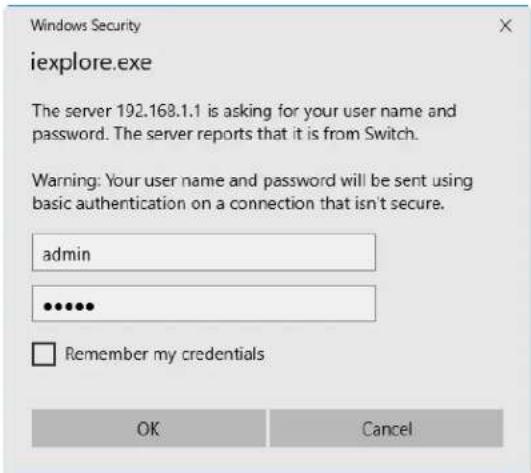

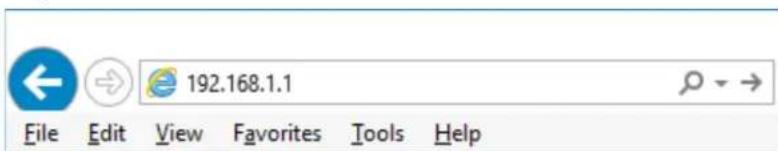

- Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.
5. Appendice: Configurazione del computer
Windows

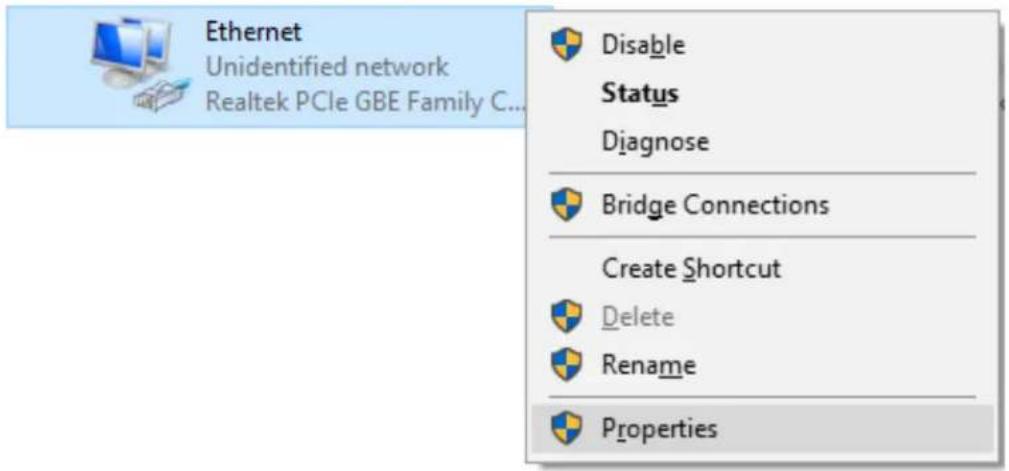

- Fare clic su Start → Pannello di controllo → Rete e Internet → Centro connessioni di rete e condivisione → Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet
- Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);

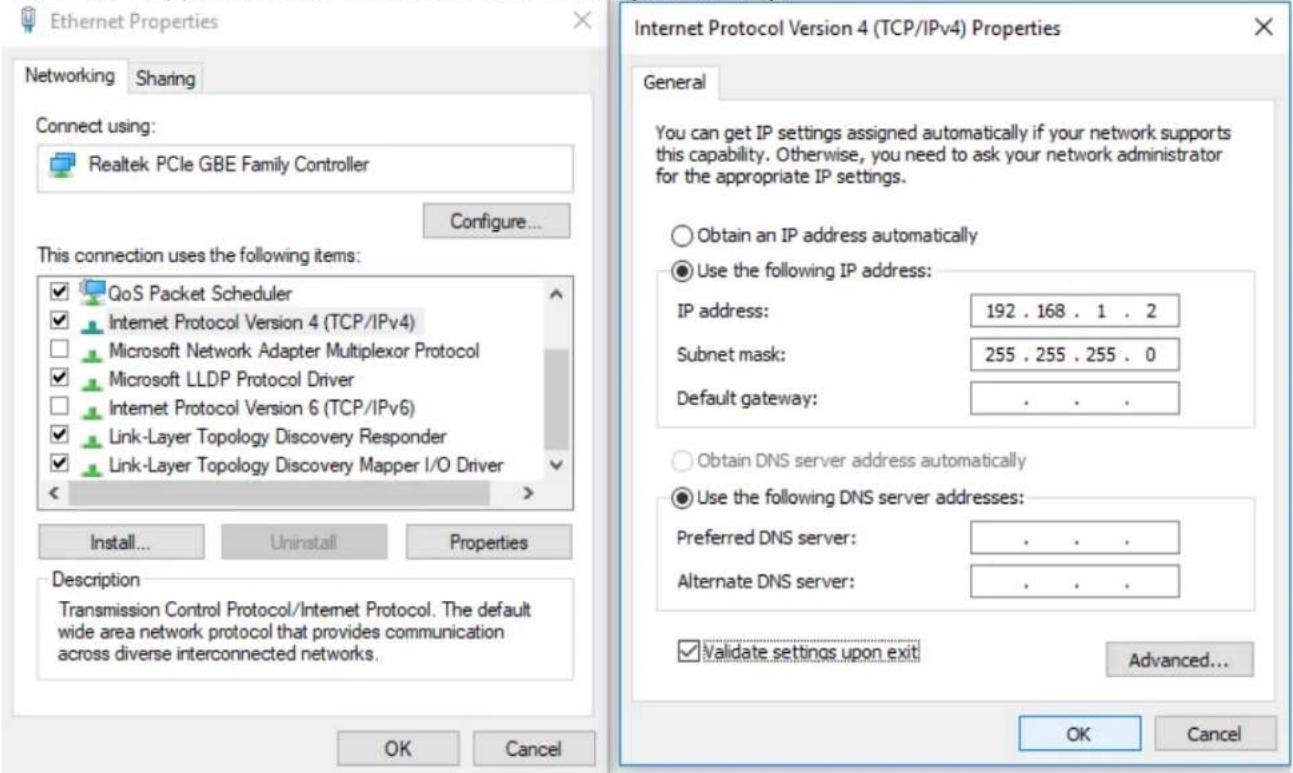

- Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 \~ 192.168.1.254, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.
Português
Dichiarazione di conformità
In fabbricante Digital Data Communications GmbH
Indirizzo Hohe Straße 1, 44139 Dortmund, Germany
Dichiara qui di seguito che il prodotto
Tipo : Ethernet switch
Risulta in conformità a quanto previsto dalle seguenti direttive comunitarie:
2014/30/EU
2014/35/EU
● RoHS 2011/65/EU
● REACH EC/1907/2006
Sono stati applicati i seguenti standard per assicurarne la conformità:
EN 55032: 2015
● EN 61000-3-2: 2014
● EN 61000-3-3: 2013
● EN 55024: 2010+A1: 2015
● EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
IEC 61000-4-2: 2008
IEC 61000-4-3: 2006
IEC 61000-4-4: 2004
IEC 61000-4-5: 2005
IEC 61000-4-6: 2008
IEC 61000-4-8: 2009
IEC 61000-4-11: 2004
CE
Il simbolo CE conferma che questo prodotto è conforme ai suddetti standard e regolamentazioni.
Amanda(Shu-Wen) Chen
Name (Full Name)
Geschäftsführerin
Title/ Department
2019/02/15
Date
Legal Signature
