MANUALE UTENTE IGU-1071 LEVELONE

Procedura di collegamento dell'alimentazione

Requisito: Per il funzionamento è necessario un alimentatore industriale DC (venduto separatamente).

PASSAGGIO 1: Estrarre il morsettiera.

PASSAGGIO 2: Collegare i cavi a PWR1+, PWR1- o PWR2+, PWR2- e collegare il cavo neutro alla vite di terra.

PASSAGGIO 3: Reinserire il morsettiera nella sua posizione.

Nota: Lo switch industriale è un dispositivo per interni. Se è necessario utilizzarlo per collegare dispositivi esterni come telecamere IP esterne o punti di accesso Wi-Fi esterni tramite cavo, è necessario installare un scaricatore di sovratensione sul cavo tra il dispositivo esterno e lo switch.

Eseguire la configurazione iniziale

Collegare un PC alla porta della console dello switch utilizzando il cavo della console.

• Configurare la porta seriale del PC: 115200 bps, 8 caratteri, nessuna parità, un bit di stop, 8 bit di dati e nessun controllo di flusso.
• Accedere alla CLI utilizzando le impostazioni predefinite: Nome utente "admin" e password "admin".

Nota: per ulteriori informazioni sulla configurazione dello switch, consultare la Guida alla gestione Web e la Guida di riferimento CLI.

Accesso al dispositivo

• Collegare il cavo di interfaccia RJ-45 di uno switch industriale ad un computer utilizzando un cavo di rete.
• Impostare le proprietà TCP/IP del computer.

Windows

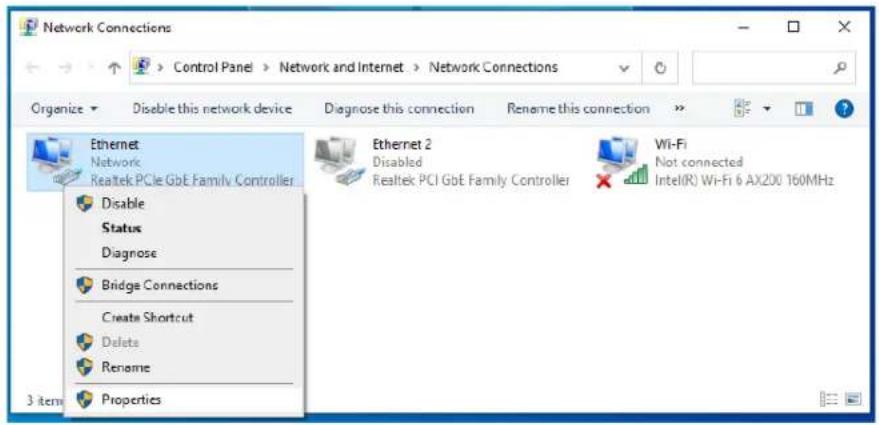

1. Fare clic su Start → Pannello di controllo → Rete e Internet → Centro connessioni di rete e condivisione → Modifica impostazioni scheda, fare clic col tasto destro del mouse su Connessione locale e selezionare Propriet

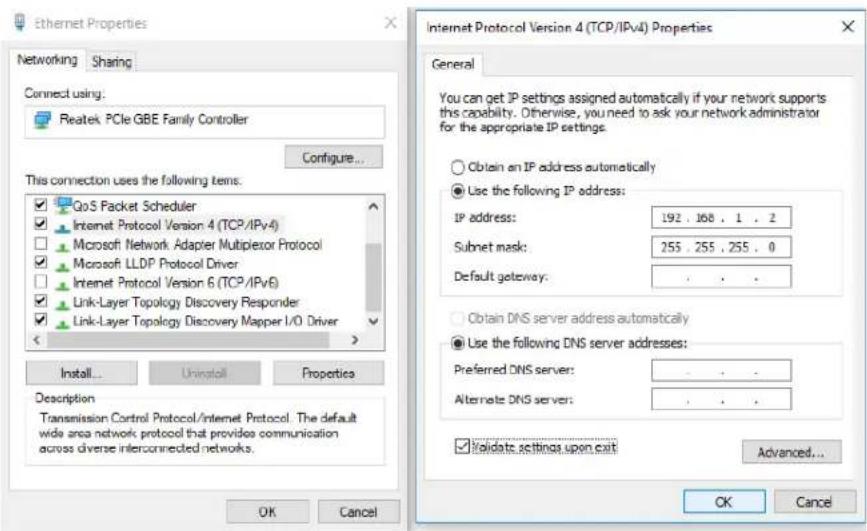

1. Fare doppio clic su Protocollo Internet 4 (TCP/IPv4);
2. Impostare l'indirizzo IP del computer: L'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 \~ 192.168.1.253, fare clic su OK per tornare alla pagina precedente, quindi fare clic su OK.

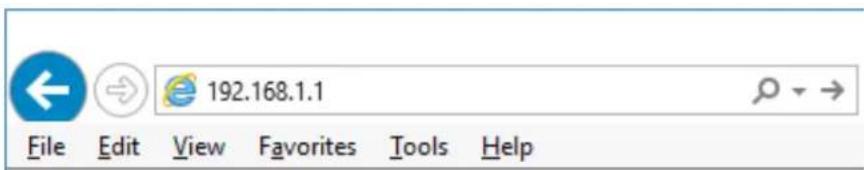

1. Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.

192.168.1.1 File Edit View Favorites Tools Help

■ macOS

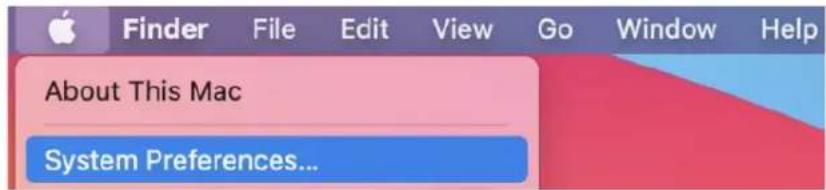

1. Fare clic sull'icona Apple, selezionare Preferenze di Sistema dall'elenco a discesa Apple.

1. Fare clic sull'icona Rete.

Software Update Network Bluetooth

1. Selezionare Ethernet (per connessione cablata) e selezionare Manuale dall'elenco a discesa Configura IPv4.

Configure IPv4: Manually

1. Impostare l'indirizzo IP del computer: l'indirizzo IP del computer deve essere uno dei seguenti indirizzi IP liberi 192.168.1.2 \~ 192.168.1.253, Subnet Mask 255.255.255.0, quindi fare clic su Applica
2. Accesso al dispositivo: Aprire un browser ed inserire 192.168.1.1 nella barra degli indirizzi, quindi premere Enter (Invio); nell'interfaccia di accesso, inserire il nome utente predefinito "admin", la password "admin" e fare clic su OK.

192.168.1.1

Spiegazione dei simboli

Il simbolo con il punto esclamativo nel triangolo viene utilizzato per indicare informazioni importanti in queste istruzioni per l'uso. Leggere sempre attentamente queste informazioni.

Disposizione

WEEE: smaltire il prodotto in un punto di riciclaggio. Non smaltire insieme ai rifiuti domestici. La conservazione/lo smaltimento non corretto può danneggiare l'ambiente e/o causare lesioni.

Istruzioni di sicurezza

Leggere attentamente le istruzioni per l'uso e osservare in particolare le informazioni sulla sicurezza. Se non si seguono le istruzioni di sicurezza e le informazioni sulla corretta gestione in questo manuale, non ci assumiamo alcuna responsabilità per eventuali lesioni personali o danni alla proprietà che ne derivano. Tali casi invalideranno la garanzia/garanzia.

a) Informazioni generali

• Il dispositivo non è un giocattolo. Tenerlo fuori dalla portata di bambini e animali domestici.
• Non lasciare il materiale d'imballaggio incustodito. Questo può diventare materiale di gioco pericoloso per i bambini.
• Proteggere l'apparecchio da temperature estreme, luce solare diretta, forti scosse, elevata umidità, umidità, gas infiammabili, vapore e solventi.
• Non sottoporre il prodotto a sollecitazioni meccaniche.
• Se non è più possibile utilizzare il prodotto in sicurezza, metterlo fuori servizio e proteggerlo da qualsiasi uso accidentale. Il funzionamento sicuro non può più essere garantito se il prodotto:
• è visibilmente danneggiato,
• non funziona più correttamente,
• è stato immagazzinato per lunghi periodi in condizioni ambientali sfavorevoli o
• è stato sottoposto a gravi sollecitazioni dovute al trasporto.
• Si prega di maneggiare il prodotto con cura. Scosse, urti o una caduta, anche da un'altezza ridotta, possono causare danni al prodotto.
• Consultare un esperto in caso di dubbi sul funzionamento, la sicurezza o il collegamento dell'apparecchio.
• La manutenzione, le modifiche e le riparazioni devono essere eseguite solo da un tecnico o da un centro di riparazione autorizzato.
• In caso di domande che non trovano risposta in queste istruzioni per l'uso, contattare il nostro servizio di assistenza tecnica o altro personale tecnico.

b) Persone e prodotto

- Non utilizzare mai il prodotto subito dopo che è stato portato da una stanza fredda a una calda. Ciò può causare la formazione di condensa, che può causare danni irreparabili. Lasciare che il prodotto raggiunga la temperatura ambiente prima di collegarlo e metterlo in funzione. Questo potrebbe richiedere diverse ore.

Cura e pulizia

• Scollegare il prodotto dalla rete elettrica prima della pulizia.
• Non utilizzare detergenti aggressivi, alcol denaturato o altre soluzioni chimiche in quanto possono danneggiare l'alloggiamento e il funzionamento del prodotto.
• Pulire il prodotto con un panno asciutto e privo di fibre.
