IGU-1071 - Interruptor LEVELONE - Manual de utilização gratuito

Tipo de produto	Switch industrial gigabit
Marca	LevelOne
Modelo	IGU-1071
Número de portas RJ-45	8 portas 10/100/1000 Mbps
Alimentação	Dupla entrada 12-48 VCC (bornier destacável)
Consumo elétrico	12 W máx.
Dimensões (L x P x A)	135 x 100 x 35 mm
Peso	500 g
Temperatura de operação	-40 °C a 75 °C
Umidade de operação	5% a 95% (sem condensação)
Material do gabinete	Metal
Montagem	Em trilho DIN / parede
Funções de gerenciamento	CLI (console), Web, SNMP, VLAN, QoS, IGMP, STP
Proteção contra sobretensões	Pára-raios em cabos externos recomendado
Configuração inicial	Via console (115200 bps, 8N1) ou Web (IP padrão 192.168.1.1)
Credenciais padrão	admin / admin
Manutenção e limpeza	Pano seco sem fiapos, sem produtos agressivos
Descarte	Não descartar com lixo doméstico (WEEE)

Perguntas frequentes - IGU-1071 LEVELONE

Como conectar a alimentação no switch IGU-1071?

Remova o bornier destacável, conecte os fios aos terminais PWR1+ / PWR1- ou PWR2+ / PWR2-, em seguida, conecte o fio terra ao parafuso de terra. Recoloque o bornier. A alimentação deve ser uma fonte CC industrial (12-48 V) vendida separadamente.

Qual é o endereço IP padrão do switch?

O endereço IP padrão é 192.168.1.1. Para acessá-lo, configure seu PC com um IP fixo na faixa 192.168.1.2 a 192.168.1.253, máscara 255.255.255.0.

Como realizar a configuração inicial pela porta console?

Conecte um cabo console entre o PC e a porta console do switch. Configure o terminal serial com: 115200 bps, 8 bits de dados, 1 bit de parada, sem paridade, sem controle de fluxo. Faça login com o nome de usuário admin e a senha admin.

Posso usar este switch para câmeras IP externas?

Sim, mas o switch é um dispositivo para ambientes internos. Para conectar equipamentos externos, você deve instalar um pára-raios no cabo entre o equipamento externo e o switch para proteção contra sobretensões.

Quais são os modos de gerenciamento disponíveis?

O switch oferece gerenciamento por linha de comando (CLI) via porta console, bem como uma interface Web acessível via navegador. Ele suporta SNMP, VLAN, QoS, IGMP e STP.

Como redefinir o switch para as configurações de fábrica?

O manual não especifica um botão de redefinição. Você pode provavelmente fazer isso através da interface Web (menu Administração) ou usando o console CLI. Consulte o Guia de Gerenciamento Web para mais detalhes.

Qual é o consumo elétrico do switch?

O consumo máximo é de aproximadamente 12 watts. A alimentação deve fornecer uma tensão de 12 a 48 VCC com potência suficiente (mínimo de 15 W recomendado).

Qual é a temperatura de operação permitida?

O switch industrial pode operar de -40 °C a +75 °C. Ele é projetado para ambientes adversos.

Como limpar o switch?

Antes de qualquer limpeza, desconecte a alimentação. Use um pano seco sem fiapos. Nunca use produtos agressivos, álcool ou solventes que possam danificar o gabinete.

O switch é fornecido com uma fonte de alimentação?

Não, a fonte de alimentação industrial CC é vendida separadamente. Você deve usar uma fonte de alimentação adequada (12-48 VCC) com bornier destacável.

MANUAL DE UTILIZADOR IGU-1071 LEVELONE

Procedimento de conexão de energia

Pré-requisito: Para o funcionamento, é necessária uma fonte de alimentação industrial DC (vendida separadamente).

PASSO 1: Retire o bloco terminal.

PASSO 2: Conecte os fios a PWR1+, PWR1- ou PWR2+, PWR2- e ligue o fio neutro ao parafuso de aterramento.

PASSO 3: Recoloque o bloco terminal no lugar.

Observação: O switch industrial é um dispositivo interno. Se precisar usá-lo para conectar dispositivos externos, como câmeras IP externas ou pontos de acesso Wi-Fi externos por cabo, então você precisa instalar um protetor contra surtos no cabo entre o dispositivo externo e o switch.

Execute a configuração inicial

• Conecte um PC à porta do console do comutador usando o cabo do console.
• Configure a porta serial do PC: 115200 bps, 8 caracteres, sem paridade, um bit de parada, 8 bits de dados e nenhum controle de fluxo.
• Entre com o CLI usando as configurações padrão: Nome de usuário "admin" e senha "admin".

Observação: Para obter mais informações sobre configuração de switch, consulte o Web Management Guide e o CLI Reference Guide.

Iniciar sessão no equipamento

• Ligue o cabo de interface RJ-45 do switch industrial ao computador.
• Defina as propriedades TCP/IP do computador.

Windows

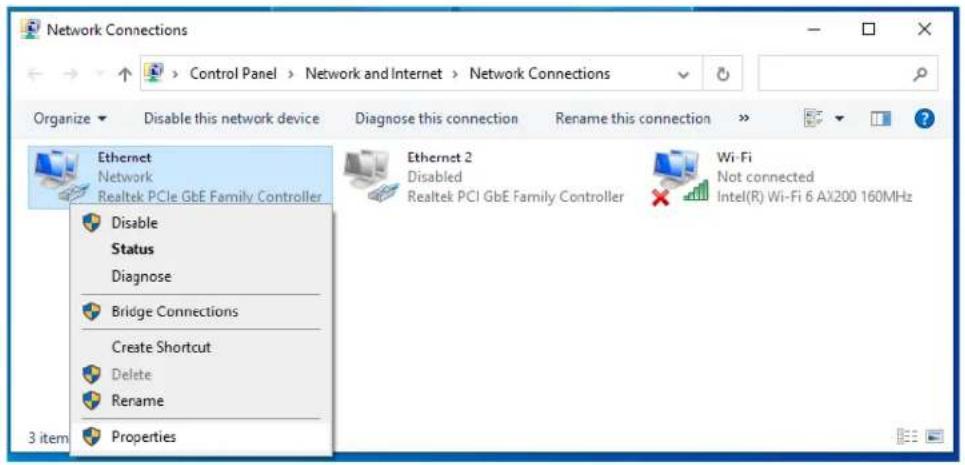

1. Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e Partilha—> Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades.

1. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4).

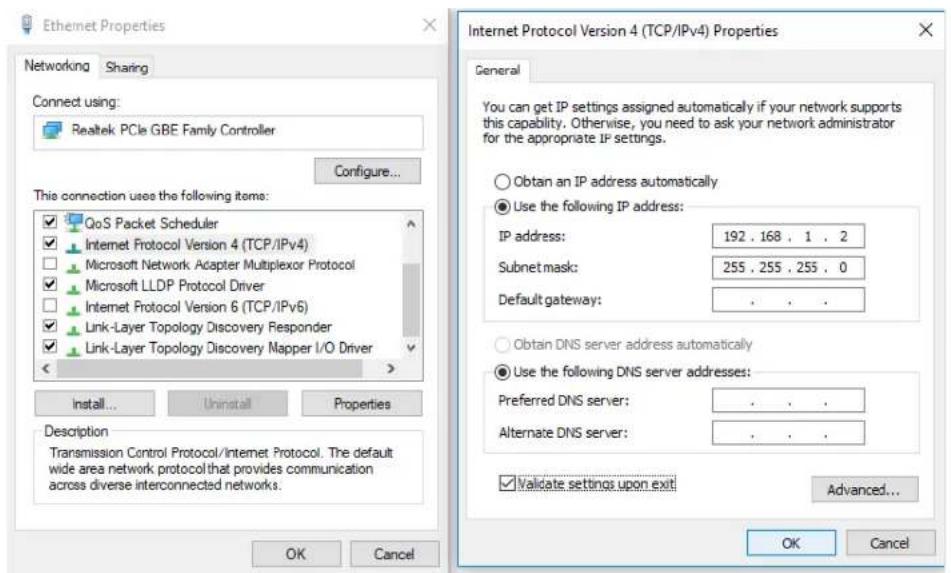

2. Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 \~ 192.168.1.253. Clique em OK. Para voltar para a página anterior, clique em OK.

1. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.

■ macOS

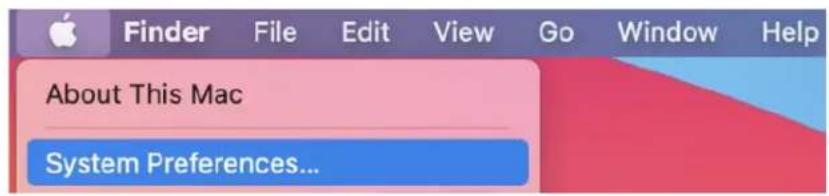

1. Clique no ícone Apple, na lista suspensa Apple, selecione Preferências do Sistema.

1. Defina o endereço IP do computador: O endereço IP do computador deve ser qualquer um dos seguintes endereços IP gratuitos 192.168.1.2 \~ 192.168.1.253, Subnet Mask 255.255.255.0 e clique em Aplicar

2. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.

Explicação dos símbolos

O símbolo com o ponto de exclamação no triângulo é usado para indicar informações importantes nestas instruções de operação. Leia sempre estas informações com atenção.

Disposição

WEEE: Elimine o produto num ponto de reciclagem. Não proceda à sua eliminação juntamente com o lixo doméstico. O armazenamento/eliminação incorreto pode ser prejudicial para o ambiente e/ou provocar ferimentos.

Instruções de segurança

Leia atentamente as instruções de operação e observe especialmente as informações de segurança. Se você não seguir as instruções de segurança e as informações sobre o manuseio adequado neste manual, não assumimos qualquer responsabilidade por qualquer ferimento pessoal ou dano à propriedade resultante. Tais casos invalidarão a garantia/garantia.

a) Informações gerais

• O dispositivo não é um brinquedo. Mantenha-o fora do alcance de crianças e animais de estimação.
• Não deixe o material de embalagem espalhado sem cuidado. Isso pode se tornar um material de jogo perigoso para crianças.
• Proteja o aparelho de temperaturas extremas, luz solar direta, solavancos fortes, alta umidade, umidade, gases inflamáveis, vapor e solventes.
• Não submeta o produto a nenhuma tensão mecânica.
• Se não for mais possível operar o produto com segurança, retire-o de operação e proteja-o de qualquer uso acidental. A operação segura não pode mais ser garantida se o produto:
• está visivelmente danificado,
• não está mais funcionando corretamente,
• foi armazenado por longos períodos em más condições ambientais ou
• foi submetido a qualquer estresse grave relacionado ao transporte.
• Manuseie o produto com cuidado. Os solavancos, impactos ou quedas, mesmo de baixa altura, podem causar danos ao produto.
• Consulte um especialista em caso de dúvida sobre o funcionamento, segurança ou conexão do aparelho.
• Manutenção, modificações e reparos devem ser realizados apenas por um técnico ou um centro de reparo autorizado.
• Se você tiver dúvidas que não foram respondidas por estas instruções de operação, entre em contato com nosso serviço de suporte técnico ou outro pessoal técnico.

b) Pessoas e produtos

- Nunca use o produto imediatamente após ter sido transferido de uma sala fria para uma quente. Isso pode causar a formação de condensação, o que pode levar a danos irreparáveis. Deixe o produto atingir a temperatura ambiente antes de conectá-lo e colocá-lo em uso. Isso pode levar várias horas.

Cuidados e limpeza

• Desligue o produto da rede elétrica antes de limpá-lo.
• Não use agentes de limpeza agressivos, álcool isopropílico ou outras soluções químicas, pois podem causar danos ao invólucro e ao funcionamento do produto.
• Limpe o produto com um pano seco e sem fibras.
