Tipo de produto	Switch de rede
Marca	LevelOne
Modelo	GEP1051
Alimentação	100-240 V CA, 50/60 Hz
Conectividade	5 portas RJ-45 Gigabit
Gerenciamento	Interface Web (HTTP), acesso via 192.168.1.1
Instalação	Montagem em rack 19 polegadas ou sobre mesa
Temperatura de operação	0 °C a 50 °C
Umidade de operação	10 % a 90 % sem condensação
Acessórios inclusos	Cabo de alimentação, guia de instalação rápida, CD-ROM, suportes em L, pés adesivos
Indicadores LED	Luz de alimentação
Segurança	Evitar luz direta, fontes de calor e fortes interferências eletromagnéticas
Manutenção	Limpar com pano seco; não usar líquidos
Normas	CE, EN55032 Classe A, EN55024, EN61000

Perguntas frequentes - GEP1051 LEVELONE

Como conectar o switch?

Use o cabo de alimentação fornecido para conectar o conector de alimentação a uma tomada elétrica 100-240 V CA. Certifique-se de que o aterramento está correto. A luz de alimentação deve acender.

Como acessar a interface de gerenciamento?

Conecte um cabo RJ-45 entre o switch e seu computador. Configure seu computador com um endereço IP na faixa de 192.168.1.2 a 192.168.1.254, depois abra um navegador e digite 192.168.1.1 na barra de endereços.

Quais são as credenciais padrão para o gerenciamento?

O nome de usuário padrão é admin e a senha padrão é admin.

Como configurar o endereço IP do meu computador no Windows?

Vá em Painel de Controle > Rede e Internet > Central de Rede e Compartilhamento > Alterar configurações do adaptador. Clique com o botão direito em Conexão Local, selecione Propriedades, depois escolha Protocolo TCP/IP Versão 4 (TCP/IPv4) e defina um endereço IP fixo entre 192.168.1.2 e 192.168.1.254.

O switch pode ser montado em um rack?

Sim, instale os suportes em forma de L fornecidos nas laterais do switch, depois fixe-o em um rack padrão de 19 polegadas usando os parafusos fornecidos. Certifique-se de que o rack está estável e devidamente aterrado.

O que fazer se a luz de alimentação não acender?

Verifique se o cabo de alimentação está corretamente conectado ao switch e a uma tomada elétrica funcional. Certifique-se de que a tomada está energizada e que a tensão está entre 100 e 240 V CA.

Quais cabos são necessários para conectar dispositivos?

Use cabos de rede RJ-45 padrão (categoria 5e ou superior) para conectar computadores, roteadores ou outros switches. Para conexões de fibra óptica, use um módulo SFP adequado.

Como redefinir o switch para as configurações de fábrica?

O manual não menciona um botão de redefinição. Consulte o manual completo no CD-ROM ou baixe-o do site da LevelOne para saber o procedimento exato.

Em qual ambiente podemos instalar o switch?

Instale-o em um local interno fresco e seco, longe da luz solar direta, fontes de calor e fortes interferências eletromagnéticas. A temperatura deve estar entre 0 °C e 50 °C e a umidade entre 10% e 90% sem condensação.

Onde posso baixar o manual completo?

Você pode baixar o manual em formato PDF gratuitamente em nosso site notice-facile.com. Selecione o idioma desejado e digite seu endereço de e-mail para receber um link de download.

MANUAL DE UTILIZADOR GEP1051 LEVELONE

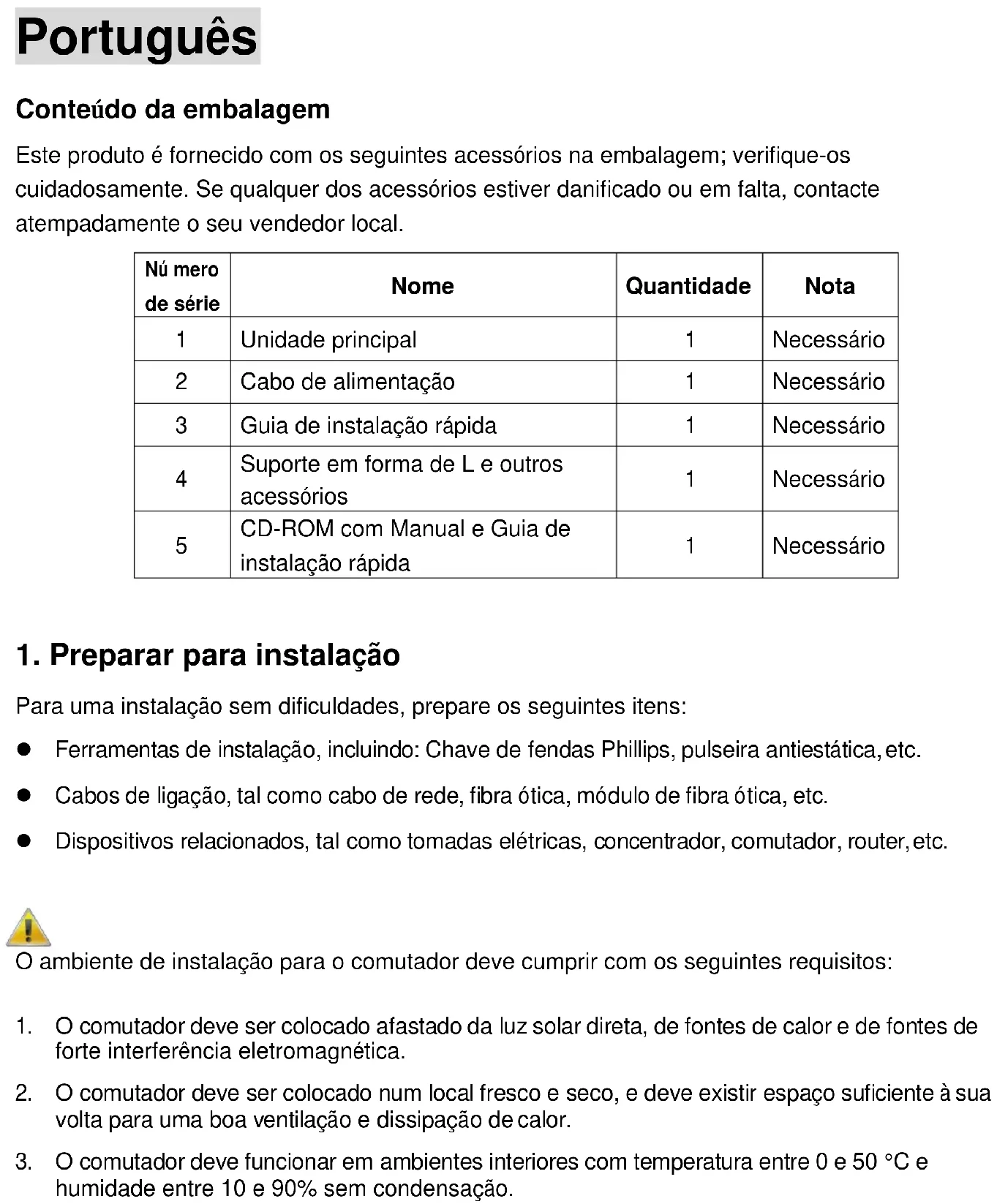

Conteúdo da embalagem

Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local.

Nú mero de série	Nome	Quantidade	Nota
1	Unidade principal	1	Necessário
2	Cabo de alimentação	1	Necessário
3	Guia de instalação rápida	1	Necessário
4	Suporte em forma de L e outros acessórios	1	Necessário
5	CD-ROM com Manual e Guia de instalação rápida	1	Necessário

1. Preparar para instalação

Para uma instalação sem dificuldades, prepare os seguintes itens:

- Ferramentas de instalação, incluindo: Chave de fendas Phillips, pulseira antiestática, etc.

- Cabos de ligação, tal como cabo de rede, fibra ótica, módulo de fibra ótica, etc.

- Dispositivos relacionados, tal como tomadas elétricas, concentrador, comutador, router, etc.

O ambiente de instalação para o comutador deve cumprir com os seguintes requisitos:

1. O comutador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte interferência eletromagnética.

2. O comutador deve ser colocado num local fresco e seco, e deve existir espaço suficiente à sua volta para uma boa ventilação e dissipação de calor.

3. O comutador deve funcionar em ambientes interiores com temperatura entre 0 e 50 °C e humidade entre 10 e 90% sem condensação.

2. Instalação do equipamento

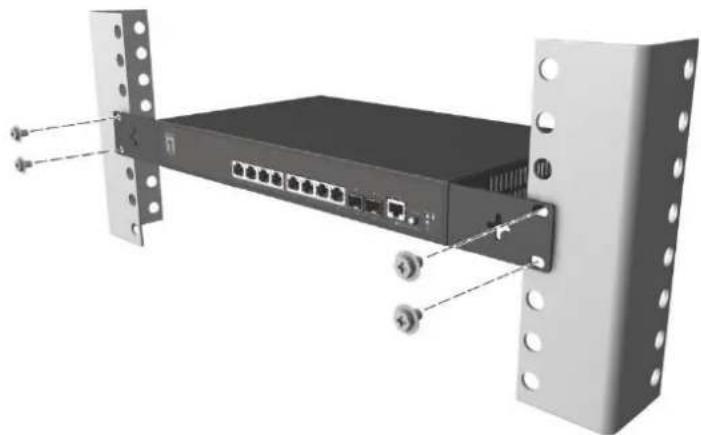

■ Instalação em bastidor

Instale o comutador num bastidor padrão com 19 polegadas, seguindo os passos de instalação abaixo:

1. Verifique a ligação à terra e a estabilidade do bastidor;
2. Instale os dois suportes em forma de L incluídos nos acessórios em ambos os lados do painel do comutador e fixe-os com os parafusos fornecidos;
3. Coloque o comutador no local apropriado no bastidor e suporte-o usando um tabuleiro;
4. Fixe os suportes em forma de L nas ranhuras guia fixas a ambos os lados do bastidor para assegurar que o comutador pode ser montador no bastidor de forma estável na horizontal;
5. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.

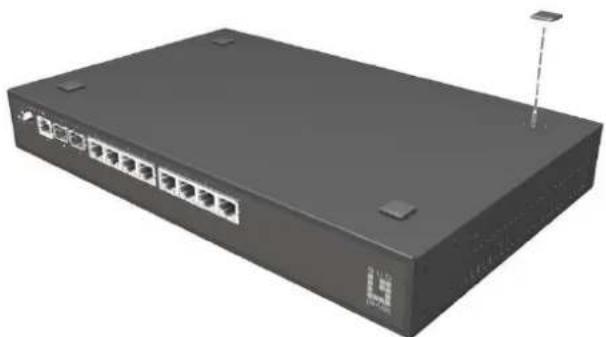

■ Instalação na mesa de trabalho

Instale o comutador numa mesa de trabalho, seguindo os passos de instalação abaixo:

1. Coloque o comutador com a parte inferior voltada para cima num mesa de trabalho suficientemente grande, estável e devidamente ligada à terra;
2. Remova o papel de proteção do adesivo dos pés e cole as 4 bases às 4 ranhuras circulares na parte inferior da caixa;
3. Volte o comutador para cima e coloque-o na mesa de trabalho de forma estável;
4. Use um cabo de alimentação para ligar o conector de energia do comutador a uma tomada elétrica.

1. O comutador utiliza 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentação ea ligação à terra estão normais antes de ligar a energia.
2. Depois de ligar, verifique se o indicador de energia (Energia) do comutador está aceso. Em caso afirmativo, tal indica que a fonte de alimentação está ligada corretamente.
3. Não coloque objetos pesados sobre o comutador.

3. Iniciar sessão no equipamento

1. Ligue o cabo de interface RJ-45 do comutador ao computador.
2. Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.

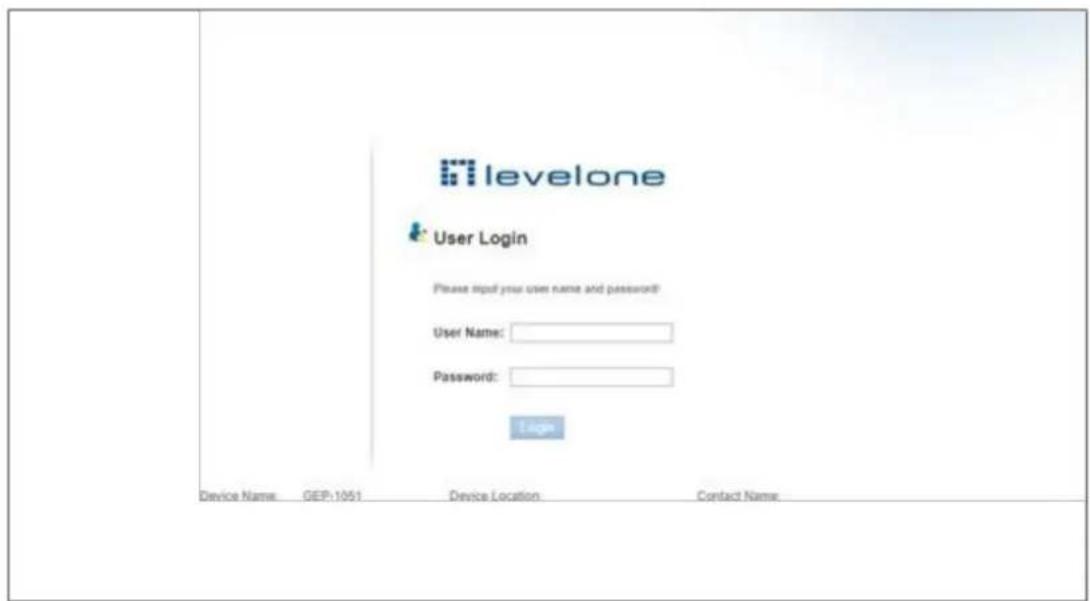

3. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.

Web Management ← → ○ | 192.168.1.1/home/login_levelone.htm ≡ ⚡ ⚠ …

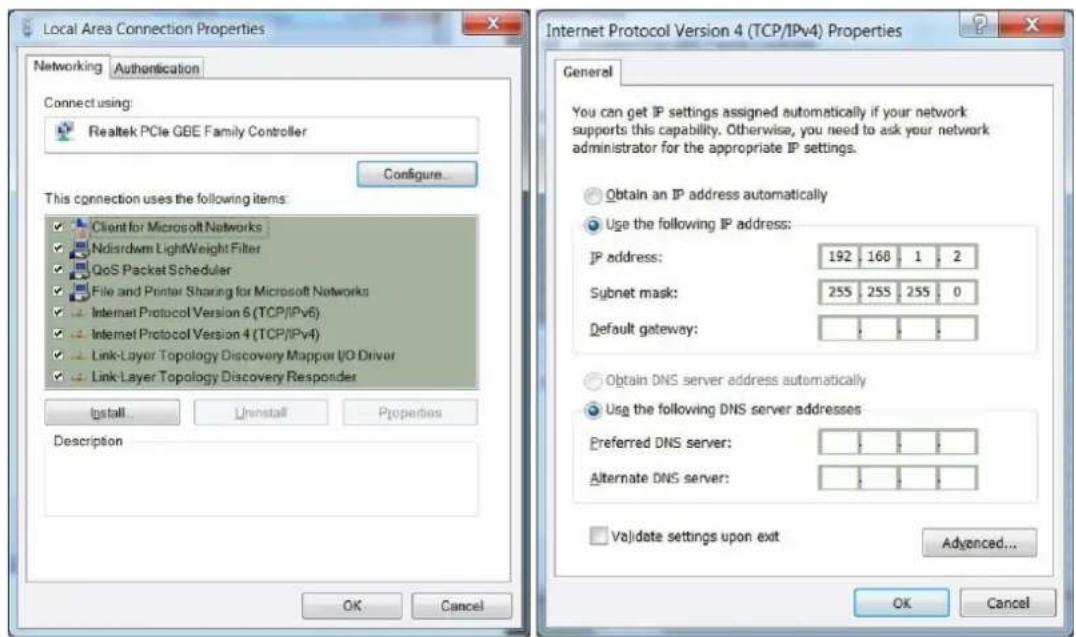

1. Clique em Iniciar→ Painel de Controlo→ Rede e Internet→ Centro de Rede e Partilha→ Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades;

1. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);

1. Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 \~ 192.168.1.254. Clique em OK. Para voltar para a página anterior, clique em OK.

CE

Declaração de Conformidade

O fabricanteDigital Data Communications GmbH

Morada Hohe Straße 1, 44139 Dortmund, Germany

Declara que o produto

Tipo Ethernet switch

Produto GEP-1051/GEL-1051

Cumpre as seguintes directivas:

2014/30/EC

Os seguintes standards foram consultados para avaliar a conformidade:

■ EN55032:2015 Class A
■ EN 61000-3-2: 2014 Class A
■ EN 61000-3-3: 2013
■ EN 55024: 2010+A1: 2015

CE

O sí mbolo confirma que este produto está conforme os padrões e regulamentações acima referi

Amanda(Shu-Wen) Chen

Name (Full Name)

2018/04/10

Date

Geschäftsführerin

Title/Department

Legal Signature
