Type de produit	Commutateur réseau
Marque	LevelOne
Modèle	GEP1051
Alimentation	100-240 V CA, 50/60 Hz
Connectivité	5 ports RJ-45 Gigabit
Gestion	Interface Web (HTTP), accès via 192.168.1.1
Installation	Montage en rack 19 pouces ou sur table
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Accessoires inclus	Cordon d'alimentation, guide d'installation rapide, CD-ROM, supports en L, patins adhésifs
Indicateurs LED	Voyant d'alimentation
Sécurité	Éviter lumière directe, sources de chaleur et fortes interférences électromagnétiques
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides
Normes	CE, EN55032 Class A, EN55024, EN61000

FOIRE AUX QUESTIONS - GEP1051 LEVELONE

Comment brancher le commutateur ?

Utilisez le cordon d'alimentation fourni pour brancher le connecteur d'alimentation à une prise électrique 100-240 V CA. Assurez-vous que la mise à la terre est correcte. Le voyant d'alimentation doit s'allumer.

Comment accéder à l'interface de gestion ?

Connectez un câble RJ-45 entre le commutateur et votre ordinateur. Configurez votre ordinateur avec une adresse IP dans la plage 192.168.1.2 à 192.168.1.254, puis ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse.

Quels sont les identifiants par défaut pour la gestion ?

Le nom d'utilisateur par défaut est admin et le mot de passe par défaut est admin.

Comment configurer l'adresse IP de mon ordinateur sous Windows ?

Allez dans Panneau de configuration > Réseau et Internet > Centre réseau et partage > Modifier les paramètres de l'adaptateur. Faites un clic droit sur Connexion locale, sélectionnez Propriétés, puis choisissez Protocole Internet version 4 (TCP/IPv4) et définissez une adresse IP fixe entre 192.168.1.2 et 192.168.1.254.

Le commutateur peut-il être monté dans un rack ?

Oui, installez les supports en forme de L fournis sur les côtés du commutateur, puis fixez-le dans un rack standard de 19 pouces à l'aide des vis fournies. Assurez-vous que le rack est stable et correctement mis à la terre.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur le commutateur et sur une prise électrique fonctionnelle. Assurez-vous que la prise est sous tension et que la tension est comprise entre 100 et 240 V CA.

Quels câbles sont nécessaires pour connecter des périphériques ?

Utilisez des câbles réseau RJ-45 standard (catégorie 5e ou supérieure) pour connecter des ordinateurs, des routeurs ou d'autres commutateurs. Pour des liaisons fibre optique, utilisez un module SFP adapté.

Comment réinitialiser le commutateur aux paramètres d'usine ?

La notice ne mentionne pas de bouton de réinitialisation. Consultez le manuel complet sur le CD-ROM ou téléchargez-le depuis le site LevelOne pour connaître la procédure exacte.

Dans quel environnement peut-on installer le commutateur ?

Installez-le dans un endroit intérieur frais et sec, à l'abri de la lumière directe du soleil, des sources de chaleur et des fortes interférences électromagnétiques. La température doit être entre 0 °C et 50 °C et l'humidité entre 10 % et 90 % sans condensation.

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger la notice au format PDF gratuitement sur notre site notice-facile.com. Sélectionnez la langue souhaitée et saisissez votre adresse e-mail pour recevoir un lien de téléchargement.

MODE D'EMPLOI GEP1051 LEVELONE

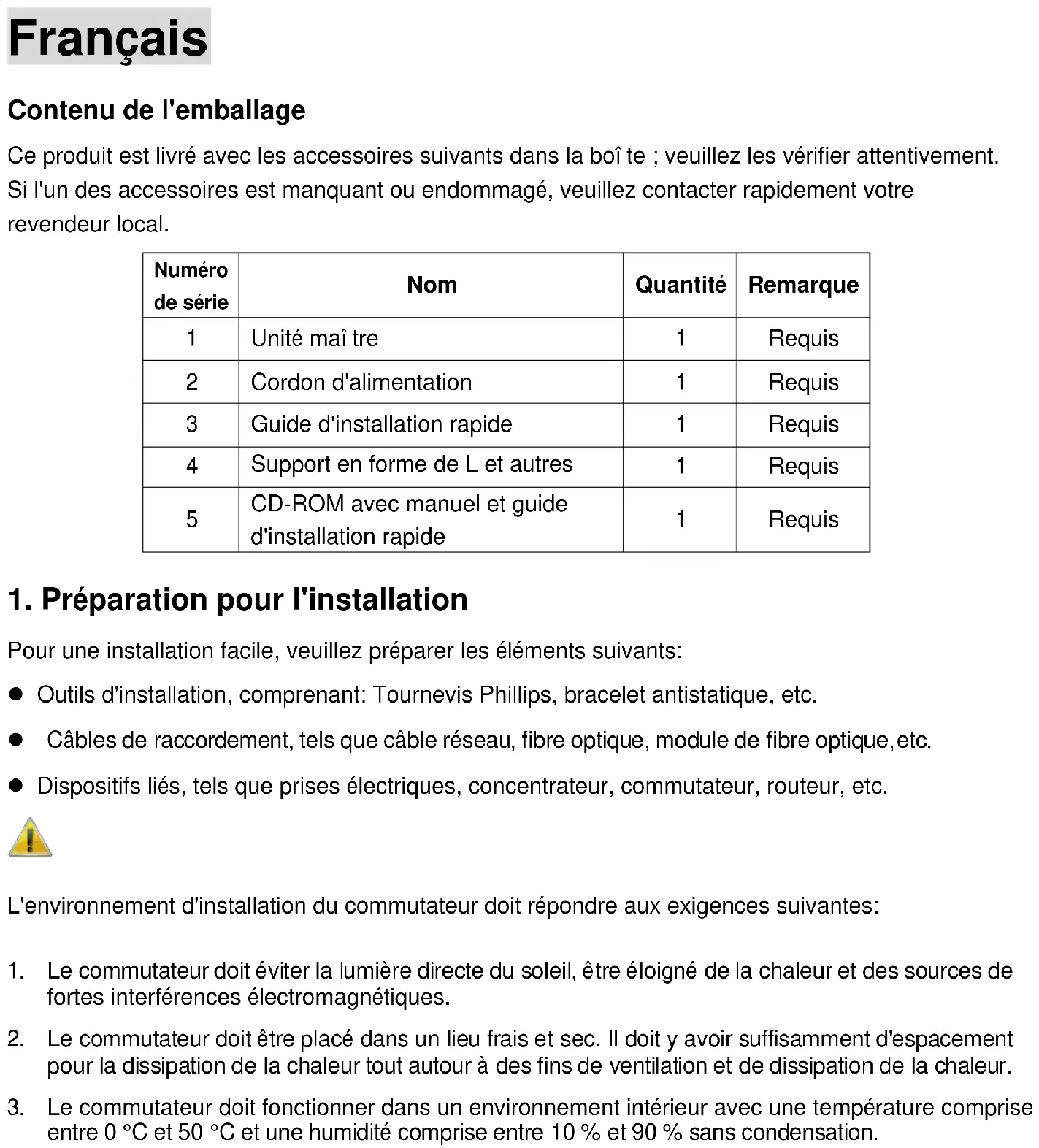

Contenu de l'emballage

Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.

Numéro de série	Nom	Quantité	Remarque
1	Unité maî tre	1	Requis
2	Cordon d'alimentation	1	Requis
3	Guide d'installation rapide	1	Requis
4	Support en forme de L et autres	1	Requis
5	CD-ROM avec manuel et guide d'installation rapide	1	Requis

1. Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants:

• Outils d'installation, comprenant: tournevis Phillips, bracelet antistatique, etc.
• Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.
• Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.

L'environnement d'installation du commutateur doit répondre aux exigences suivantes:

1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques.
2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
3. Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation.

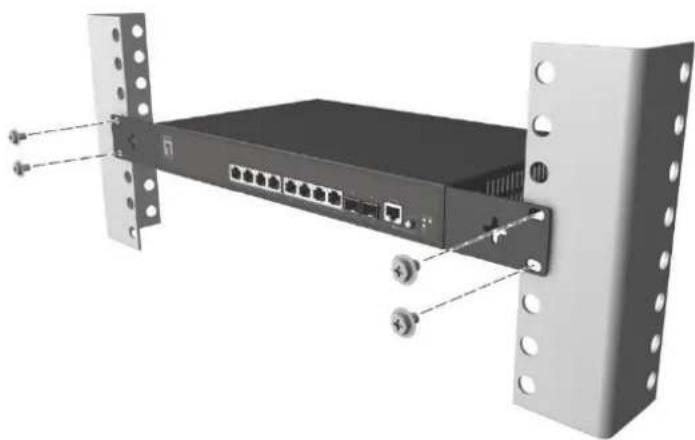

Il est installé dans le rack

Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes:

1. Vérifiez la mise à la terre et la stabilité du rack;
2. Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
3. Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau;
4. Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale;
5. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

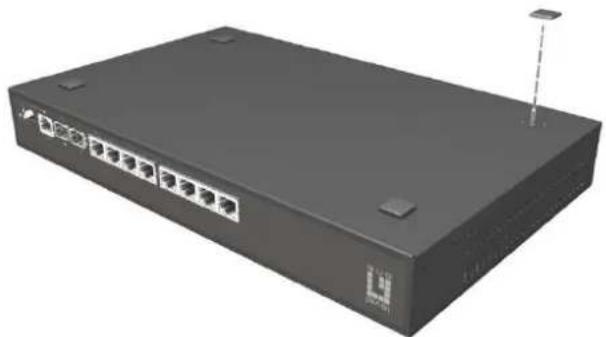

Installé sur la table de travail

Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes:

1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier;
3. Retournez le commutateur et placez-le sur la table de travail de manière stable;
4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

1. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
2. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
3. Ne placez pas d'objets lourds sur le commutateur.

3. Connexion à l'équipement

1. Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.
2. Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe: Configurer votre ordinateur.

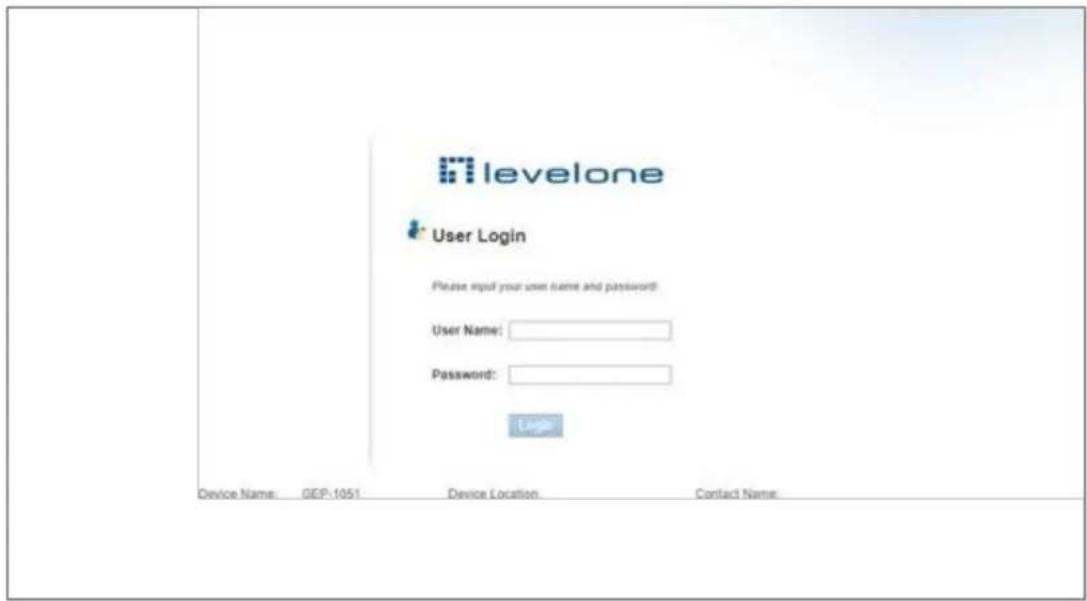

3. Connexion à l'équipement: Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK

Web Management ← → ○ | 192.168.1.1/home/login_levelone.htm ≡ ⚪ ⚪ …

Annexe: configurer votre ordinateur

1. Cliquez sur Démarrer→ Panneau de configuration→ Réseau et Internet→ Centre réseau et partage→ Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;

1. Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK. Pour retourner à la page précédente, cliquez sur OK.

Déclaration de conformité

Nous, les soussignés Digital Data Communications GmbH

Adresse : Hohe Straße 1, 44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type Ethernet switch

Produit GEP-1051/GEL-1051

Enseigne LevelOne

En conformité avec les exigences essentielles de la directive CEM 2014/30/EC, sur la base des normes suivantes:

Les normes harmonisées d'EU

■ EN55032:2015 Class A ■ EN 61000-3-2: 2014 Class A ■ EN 61000-3-3: 2013 ■ EN 55024: 2010+A1: 2015

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus.

Amanda(Shu-Wen) Chen

Nom (Nom Complet)

2018/04/10

Date

Titre/Service

Signature légale
