Tipo de producto	Conmutador de red
Marca	LevelOne
Modelo	GEP1051
Alimentación	100-240 V CA, 50/60 Hz
Conectividad	5 puertos RJ-45 Gigabit
Gestión	Interfaz Web (HTTP), acceso mediante 192.168.1.1
Instalación	Montaje en rack de 19 pulgadas o sobre mesa
Temperatura de funcionamiento	0 °C a 50 °C
Humedad de funcionamiento	10 % a 90 % sin condensación
Accesorios incluidos	Cable de alimentación, guía de instalación rápida, CD-ROM, soportes en L, patas adhesivas
Indicadores LED	Indicador de alimentación
Seguridad	Evitar luz directa, fuentes de calor y fuertes interferencias electromagnéticas
Mantenimiento	Limpiar con un paño seco; no usar líquidos
Normas	CE, EN55032 Clase A, EN55024, EN61000

Preguntas frecuentes - GEP1051 LEVELONE

¿Cómo conectar el conmutador?

Utilice el cable de alimentación provisto para conectar el conector de alimentación a una toma de corriente de 100-240 V CA. Asegúrese de que la conexión a tierra sea correcta. El indicador de alimentación debe encenderse.

¿Cómo acceder a la interfaz de gestión?

Conecte un cable RJ-45 entre el conmutador y su ordenador. Configure su ordenador con una dirección IP en el rango 192.168.1.2 a 192.168.1.254, luego abra un navegador e ingrese 192.168.1.1 en la barra de direcciones.

¿Cuáles son las credenciales predeterminadas para la gestión?

El nombre de usuario predeterminado es admin y la contraseña predeterminada es admin.

¿Cómo configurar la dirección IP de mi ordenador en Windows?

Vaya a Panel de control > Redes e Internet > Centro de redes y recursos compartidos > Cambiar configuración del adaptador. Haga clic derecho en Conexión de área local, seleccione Propiedades, luego elija Protocolo de Internet versión 4 (TCP/IPv4) y defina una dirección IP fija entre 192.168.1.2 y 192.168.1.254.

¿El conmutador se puede montar en un rack?

Sí, instale los soportes en forma de L provistos en los lados del conmutador, luego fíjelo en un rack estándar de 19 pulgadas con los tornillos provistos. Asegúrese de que el rack sea estable y esté correctamente conectado a tierra.

¿Qué hacer si el indicador de alimentación no se enciende?

Verifique que el cable de alimentación esté correctamente conectado al conmutador y a una toma de corriente funcional. Asegúrese de que la toma esté bajo tensión y que el voltaje esté entre 100 y 240 V CA.

¿Qué cables se necesitan para conectar periféricos?

Utilice cables de red RJ-45 estándar (categoría 5e o superior) para conectar ordenadores, enrutadores u otros conmutadores. Para enlaces de fibra óptica, use un módulo SFP adecuado.

¿Cómo restablecer el conmutador a los valores de fábrica?

El manual no menciona un botón de reinicio. Consulte el manual completo en el CD-ROM o descárguelo desde el sitio web de LevelOne para conocer el procedimiento exacto.

¿En qué entorno se puede instalar el conmutador?

Instálelo en un lugar interior fresco y seco, protegido de la luz solar directa, fuentes de calor y fuertes interferencias electromagnéticas. La temperatura debe estar entre 0 °C y 50 °C y la humedad entre 10 % y 90 % sin condensación.

¿Dónde puedo descargar el manual completo?

Puede descargar el manual en formato PDF gratuitamente en nuestro sitio notice-facile.com. Seleccione el idioma deseado e introduzca su dirección de correo electrónico para recibir un enlace de descarga.

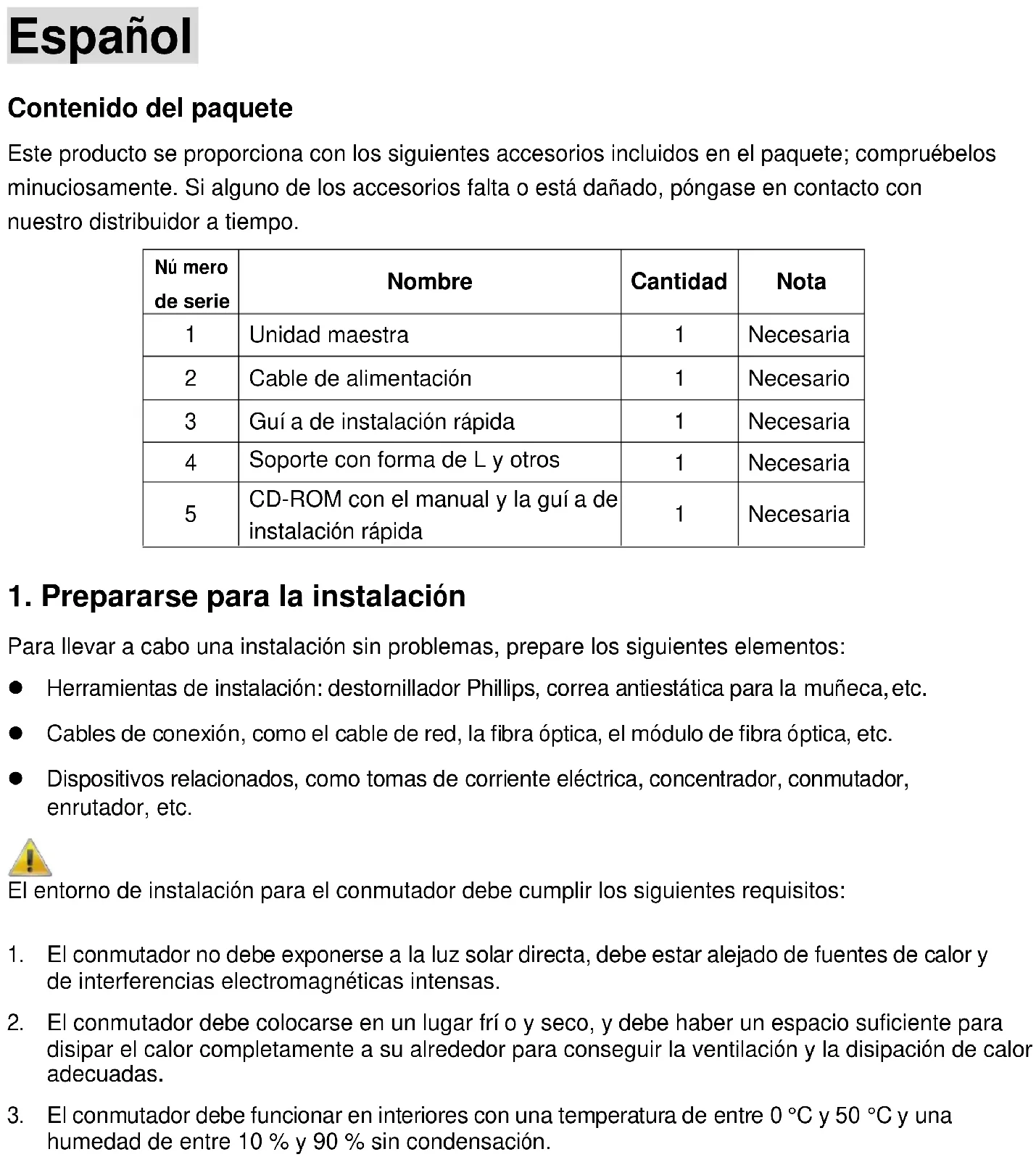

MANUAL DE USUARIO GEP1051 LEVELONE

Contenido del paquete

Este producto se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo.

Nú mero de serie	Nombre	Cantidad	Nota
1	Unidad maestra	1	Necesaria
2	Cable de alimentación	1	Necesario
3	Guí a de instalación rápida	1	Necesaria
4	Soporte con forma de L y otros	1	Necesaria
5	CD-ROM con el manual y la guí a de instalación rápida	1	Necesaria

1. Prepararse para la instalación

Para llevar a cabo una instalación sin problemas, prepare los siguientes elementos:

• Herramientas de instalación: destornillador Phillips, correa antiestática para la muñeca, etc.
• Cables de conexión, como el cable de red, la fibra óptica, el módulo de fibra óptica, etc.
• Dispositivos relacionados, como tomas de corriente eléctrica, concentrador, conmutador, enrutador, etc.

El entorno de instalación para el conmutador debe cumplir los siguientes requisitos:

1. El conmutador no debe exponerse a la luz solar directa, debe estar alejado de fuentes de calor y de interferencias electromagnéticas intensas.
2. El conmutador debe colocarse en un lugar frí o y seco, y debe haber un espacio suficiente para disipar el calor completamente a su alrededor para conseguir la ventilación y la disipación de calor adecuadas.
3. El conmutador debe funcionar en interiores con una temperatura de entre 0 °C y 50 °C y una humedad de entre 10 % y 90 % sin condensación.

2. Instalación del equipo

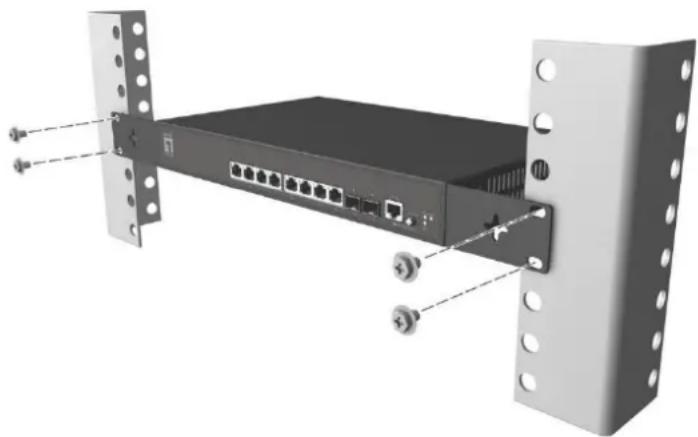

■ Se instala en el bastidor

Instale el conmutador en un bastidor estándar de 19 pulgadas y siga los pasos de instalación que se indican a continuación:

1. Compruebe la toma de tierra y la estabilidad del bastidor;
2. Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutación y fí jelos con los tornillos incluidos con los accesorios;
3. Coloque el conmutador en la ubicación adecuada del bastidor y apóyelo utilizando una bandeja;
4. Fije los soportes con forma de L en la ranuras de guía fijadas a ambos extremos del bastidor para garantizar que el conmutador se puede montar en dicho bastidor de una manera estable y horizontal;
5. Utilice un cable de alimentación para enchufar el conector de alimentación delconmutador a la toma de alimentación.

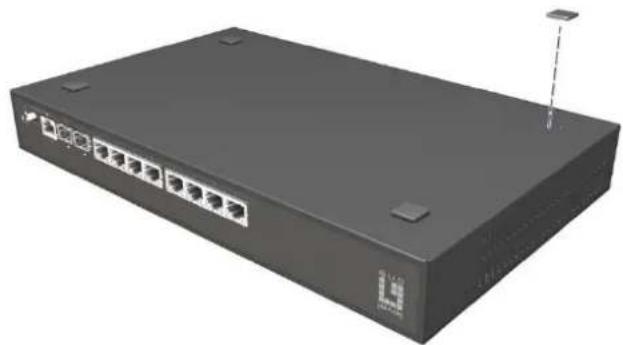

■ Instalado en la mesa de trabajo

Instale el conmutador en una mesa de trabajo y siga los pasos de instalación que se indican a continuación:

1. Coloque el conmutador con su parte inferior hacia arriba en una mesa de trabajo suficientemente grande, estable y correctamente conectada a tierra;
2. Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras redondas situadas en la parte inferior de la carcasa respectivamente;
3. Dé la vuelta al conmutador y colóquelo en la mesa de trabajo de manera que quede estable;
4. Utilice un cable de alimentación para enchufar el conector de alimentación delconmutador a la toma de alimentación.

1. El conmutador utiliza corriente alterna con los valores de 100-240 V y 50/60 Hz. Asegúrese de que tanto la toma de alimentación, la toma de tierra están en buen estado antes de conectar la alimentación.
2. Después de conectar la alimentación, compruebe que el indicador de alimentación del conmutador (Alimentación) está encendido, en cuyo caso indica que el suministro eléctrico está conectado correctamente.
3. No coloque objetos pesados sobre el conmutador.

3. Iniciar sesión en el equipo

!

1. Conecte el cable de interfaz RJ-45 de un conmutador con un equipo mediante un cable de red.
2. Establezca las propiedades TCP/IP del equipo. Consulte el Apéndice: Configurar elequipo.

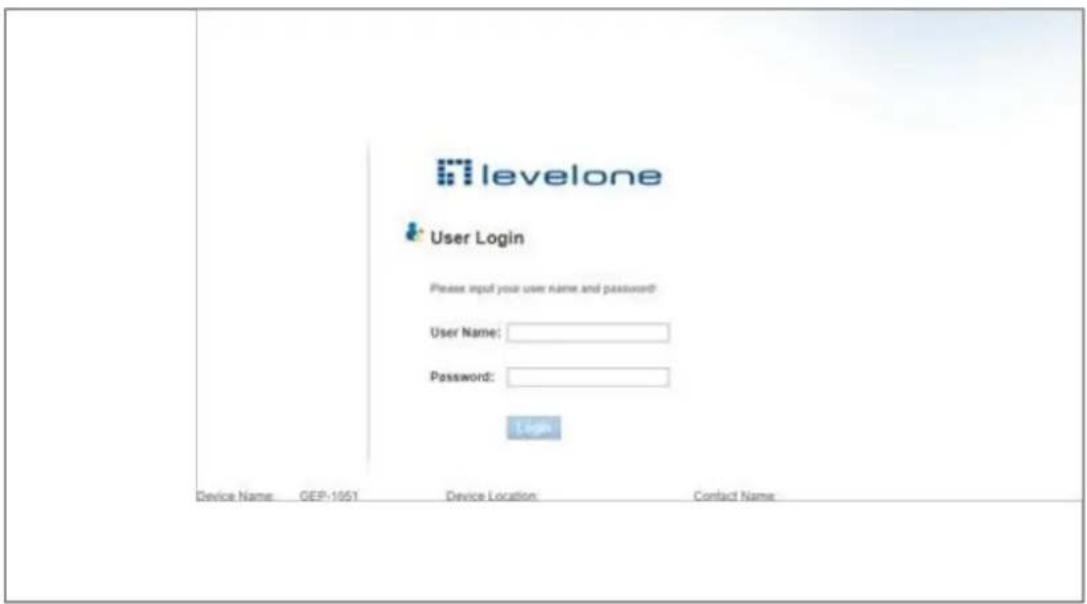

3. Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clic en Aceptar.

Web Management × + ← → ○ | 192.168.1.1/home/login_levelone.htm ≡ ⚪ ⚪ …

Apéndice: Configurar el equipo

■ Windows

1. Haga clic en Inicio→ Panel de control→ Redes e Internet→ Centro de redes y recursos compartidos→ Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;

1. Establezca la dirección IP del equipo: la dirección IP del equipo debe ser cualquiera de las siguientes direcciones IP disponibles: 192.168.1.2 \~ 192.168.1.254. A continuación, haga clic en Aceptar para volver a la página anterior y, por último, haga clic en Aceptar.

Italiano

Anexo: Configurar o computador

■ Windows

Declaración de Conformidad

El fabricante Digital Data Communications GmbH

Dirección: Hohe Straße 1, 44139 Dortmund, Germany

Declara mediante este documento que el producto

Tipo Ethemet switch

Producto GEP-1051/GEL-1051

Marca LevelOne

Cumple con las siguientes directivas:

Directiva EMC 2014/30/EC

El producto cumple asimismo con las siguientes normas:

■ EN55032:2015 Class A
■ EN 61000-3-2: 2014 Class A
■ EN 61000-3-3: 2013
■ EN 55024: 2010+A1: 2015

CE

Este producto ha sido diseñado para su uso sólo en interiores.

La marca CE certifica que este producto se adecua a las especificaciones y regulaciones arriba mencionadas.

Este producto es adecuado para todos los países de la UE.
